Woodward ProTech-SX Simplex System单工系统
时间: 2026-01-09浏览次数：
Woodward ProTech-SX Simplex System单工系统
Woodward ProTech-SX Simplex System单工系统
Woodward ProTech-SX Simplex System（产品手册 26546V2，版本 A）是一款用于发动机、涡轮机等原动机的安全保护系统，核心功能包括超速 / 过加速保护、故障监测与报警，支持7 路可配置输入和3 路可编程继电器输出 + 1 路 4-20mA 模拟输出，具备两级密码权限（测试级 / 配置级），可通过前面板界面或编程配置工具（PCT） 实现在线 / 离线配置与测试，兼容 Modbus 通信，能记录多种日志并提供故障诊断，全程需遵守安全操作规范以避免人身伤害或设备损坏。
核心功能与系统特性
保护与监测核心
核心保护：超速保护（设定范围 0-32000 RPM）、过加速保护（0-25000 RPM/s）
故障监测：速度丢失、速度传感器开路、电源故障、内部模块故障等

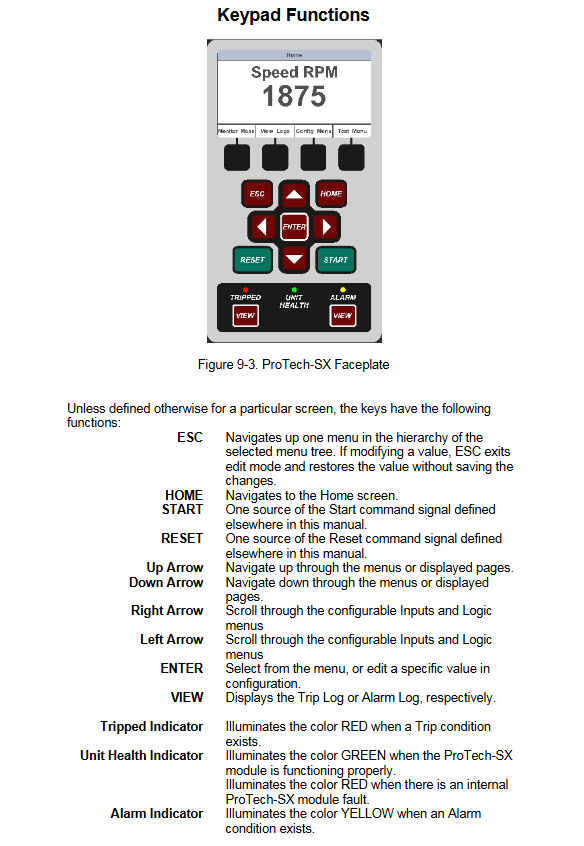

状态指示：前面板 LED（跳闸红灯、健康绿灯、报警黄灯）+ 远程限位开关反馈
输入输出配置
输入：7 路可配置输入，支持模拟（4-20mA）或离散信号类型
输出：3 路可编程继电器输出（1A@30Vdc）、1 路 4-20mA 模拟输出（与转速成比例）
权限与安全机制
密码权限：两级密码（测试级、配置级），默认均为AAAAAA
测试级：启动测试、重置日志（峰值速度 / 加速日志除外）、修改测试级密码
配置级：所有测试级功能 + 修改程序设置、下载配置文件、重置所有日志
安全要求：符合 NERC 网络安全要求，密码支持字母、数字及特殊符号（6 位长度）
通信与兼容
通信协议：Modbus（从机模式），支持 RS-232/RS-485 模式
波特率选项：19200/38400/57600/115200 bits/s，从机地址 1-247
关键操作模块详解
（1）前面板界面操作
模块 核心功能 关键操作

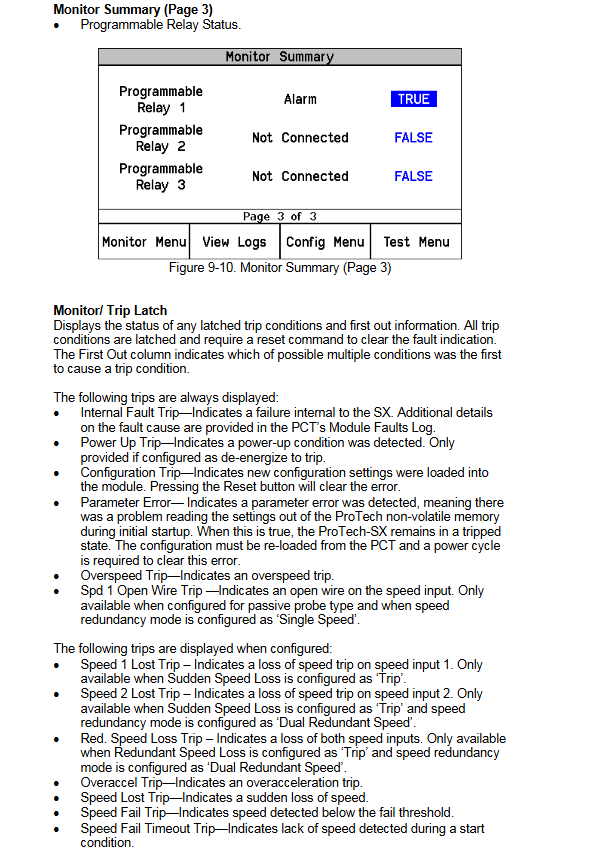

监控菜单 查看实时数据、配置参数、状态指示 浏览转速（RPM）、加速度、模拟输出等；查看模块信息、日期时间
日志查看 检索各类事件记录 支持超速 / 加速日志、跳闸日志、报警日志等 8 类日志；可重置日志（需密码）
配置菜单 基础参数配置 设定速度输入、启动逻辑、跳闸锁存方式、模拟输出缩放、Modbus 参数
测试模式 系统功能验证 临时超速测试（<32000 RPM）、模拟速度测试（手动 / 自动）、3 组用户自定义测试、指示灯测试
（2）编程配置工具（PCT）操作
PCT 基础信息
安装方式：通过 Woodward 安装 CD 或官网（www.woodward.com/software）下载
运行环境：基于 Woodward ToolKit 软件，支持 Windows 系统
操作级别：离线模式（无设备连接）、测试级（在线查看 / 导出日志）、配置级（在线修改配置）
核心功能
配置功能：在线（设备跳闸状态下）/ 离线修改参数，支持逻辑门、锁存器、定时器等自定义逻辑编程
日志管理：查看并导出跳闸、报警、模块故障等日志（支持 HTML 格式）
配置校验：通过 CRC 码验证配置一致性，检测配置错误（如逻辑循环、输入输出不匹配）
（3）关键配置参数说明
配置类别 核心参数 取值范围 默认值
速度管理 速度冗余模式 单速度 / 双冗余速度 单速度
最大速度差值 0-32000 RPM 100 RPM
超速跳闸设定 0-32000 RPM 1000 RPM
启动逻辑 速度失效设定点 0-25000 RPM 1000 RPM
速度失效超时时间 1-28800 秒 10 秒
模拟输出 4mA 对应转速 0-32000 RPM 0 RPM
20mA 对应转速 0-32000 RPM 32000 RPM
Modbus 配置 通信模式 RS-232/RS-485 RS-232
允许写命令 是 / 否 否
测试模式详情
测试类型 测试目的 关键参数 操作要求
临时超速测试 验证超速跳闸功能 测试设定点 0-32000 RPM，超时 0-1800 秒 设备未跳闸，需测试级 / 配置级密码
手动模拟速度测试 模拟超速场景 起始速度 = 跳闸设定点 - 100 RPM，超时 0-1800 秒 手动调节模拟速度至跳闸点
自动模拟速度测试 自动验证跳闸响应 自动 ramp 至跳闸设定点 无需手动干预，无超时限制
用户自定义测试 验证自定义逻辑 支持 3 组测试，可配置启动 / 重置输入、超时时间 需通过 PCT 配置逻辑
指示灯测试 验证前面板 LED 循环点亮红灯（跳闸）、绿灯（健康）、黄灯（报警） 无需密码，随时可执行
五、安全操作规范
前置安全要求
设备保护：原动机需配备独立超速停机装置，避免失控风险
个人防护：操作时需佩戴护目镜、安全帽、手套等 PPE
静电防护：接触电子部件前需放电，避免塑料 / 乙烯基材质接触电路板
操作限制
配置修改：仅设备处于跳闸状态时可修改配置，否则禁止操作
密码管理：密码遗忘无法重置，需返回 Woodward 处理
未授权修改：禁止超出额定参数范围的修改，否则丧失质保与认证效力
关键问题
问题 1：ProTech-SX 系统的配置方式有哪些，核心配置限制是什么？
答案：系统支持两种配置方式：①前面板界面配置，可修改速度输入、启动逻辑、模拟输出等基础参数；②编程配置工具（PCT）配置，支持在线（设备需跳闸 + 配置级密码）和离线配置，可自定义逻辑（逻辑门、定时器等）及导出日志。核心配置限制包括：配置修改必须在设备跳闸状态下进行；PCT 在线配置需建立串行通信链接并输入配置级密码；配置需避免逻辑循环（需插入单元延迟块破解）；输入输出类型需匹配（模拟输入不可连接至逻辑门，离散输入不可连接至比较器），否则会触发配置错误。
问题 2：ProTech-SX 的日志管理功能包含哪些类型，如何重置或导出日志？
答案：日志类型包括 8 类核心日志：超速 / 加速日志、跳闸日志、报警日志、跳闸循环时间日志、事件日志（3 组）、峰值速度 / 加速日志。日志操作方式：①重置日志：前面板或 PCT 均可操作，重置 “所有日志” 需测试级 / 配置级密码，重置 “峰值速度 / 加速日志” 仅需配置级密码；②导出日志：仅通过 PCT 工具，支持将日志保存为 HTML 格式文件，可查看事件 ID、时间戳、首因故障（First Out）等详细信息；③日志特点：时间戳基于事件发生时的内部时钟，修改系统时间不影响历史日志，单类日志最多存储 50 条事件。
问题 3：ProTech-SX 的测试模式有哪些，不同测试的适用场景与操作要求是什么？
答案：系统包含 4 类测试模式，适用场景与操作要求如下：①临时超速测试：适用于验证实际硬件速度信号的跳闸响应，需在测试超时（0-1800 秒）内提升设备转速至测试设定点，需测试级 / 配置级密码；②模拟速度测试（手动 / 自动）：适用于无实际转速时验证跳闸逻辑，手动模式需手动调节模拟速度，自动模式自动升速至跳闸点，均需密码且设备未跳闸；③用户自定义测试：适用于验证自定义逻辑（如特定故障触发的跳闸 / 报警），需通过 PCT 配置启动 / 重置条件，支持 3 组独立测试；④指示灯测试：适用于快速验证前面板 LED 功能，无需密码，随时可执行，循环点亮红 / 绿 / 黄三色 LED。
