Woodward QuickTrip 电液跳闸块组件
时间: 2026-01-09浏览次数：
Woodward QuickTrip 电液跳闸块组件
Woodward QuickTrip 电液跳闸块组件
核心应用与设计理念
适用范围：
目标设备：机械驱动或发电机驱动的蒸汽轮机
液压条件：低压跳闸油母管（压力范围5–25 bar / 73–363 psi）
安装优势：结构紧凑，可近涡轮机及跳闸节流阀安装，减少管道长度与系统延迟
设计核心：
安全机制：2 取 3 表决设计，3 个独立旋转电磁阀，任一组件故障不引发误跳闸
冗余设计：支持 1 或 2 路冗余 24Vdc 电源，离散输入信号隔离，无单点故障
核心目标：保障涡轮机运行时间与可用性，满足关键应用需求

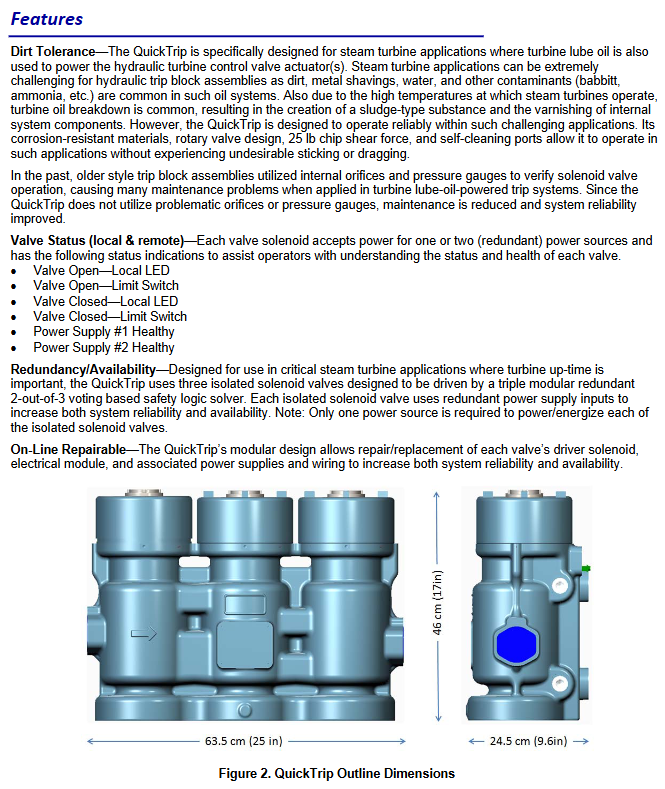

关键特性与优势
特性类别 具体说明
抗污耐腐设计 - 无易堵塞节流孔，避免维护难题
- 25 磅旋转切屑力，可处理油污 / 杂质
- 自清洁阀门 + 耐腐蚀材料，防止卡滞 / 拖拽
- 适配涡轮机油常见污染物（金属屑、水、巴氏合金、氨等）及油泥、漆膜环境
快速响应性能 电磁线圈响应时间 **<30 毫秒 **，确保跳闸系统快速关闭阀门
可维护性 - 在线可维修：模块化设计，可更换电磁线圈、电气模块等关键部件（涡轮机运行中）
- 在线可测试：搭配 Woodward ProTechTPS 逻辑求解器，实现常规诊断与跳闸时间监测
状态指示 - 本地：红绿 LED（运行 / 跳闸状态）、蓝色 LED（电源健康状态）（通过观察窗可见）
- 远程：集成限位开关，支持安全系统及工厂 DCS 状态验证

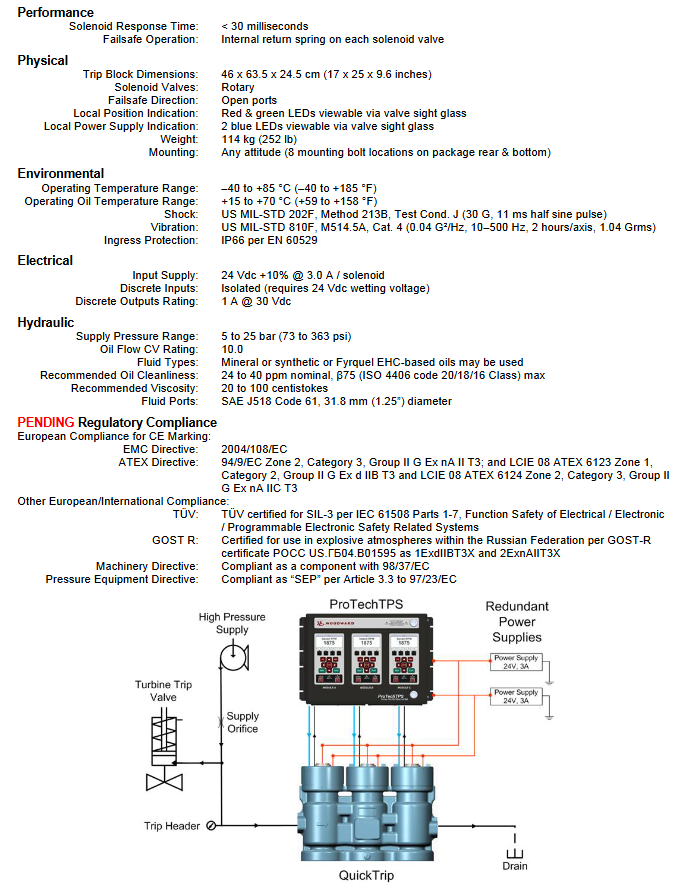

技术规格详情
（1）物理参数
参数 数值
尺寸（长 × 宽 × 高） 46 × 63.5 × 24.5 cm（17 × 25 × 9.6 英寸）
重量 114 kg（252 lb）
安装方式 任意姿态（背部 + 底部共 8 个安装螺栓孔）
防护等级 IP66（符合 EN 60529）
（2）电气参数
参数 数值
输入电源 24 Vdc ±10%，每电磁线圈 3.0 A
离散输入 隔离式，需 24 Vdc 润湿电压
离散输出额定值 1 A @ 30 Vdc
冗余设计 支持 1 或 2 路冗余电源输入
（3）液压参数
参数 数值
供应压力范围 5–25 bar（73–363 psi）
油流量 CV 等级 10.0
兼容流体类型 矿物油、合成油、Fyrquel EHC 基油
推荐油清洁度 标称 24–40 ppm，最大 β75（ISO 4406 代码 20/18/16 级）
推荐粘度 20–100 厘沲
流体端口 SAE J518 Code 61，直径 31.8 mm（1.25 英寸）
（4）环境参数
参数 标准与数值
工作温度范围 –40 至 +85 °C（–40 至 +185 °F）
工作油温范围 +15 至 +70 °C（+59 至 +158 °F）
冲击测试 US MIL-STD 202F，Method 213B，Test Cond. J（30 G，11 ms 半正弦脉冲）
振动测试 US MIL-STD 810F，M514.5A，Cat. 4（0.04 G²/Hz，10–500 Hz，每轴 2 小时，1.04 Grms）
合规认证与标准
行业标准合规：API-670（5 版，支持运行中测试）、API-612、API-611
国际安全认证：
IEC61508：TÜV 认证，适用于 SIL-3 及以下安全系统
危险区域认证：ATEX Directive 94/9/EC（Zone-1 Category 2、Zone-2 Category 3）；GOST-R 认证（俄罗斯爆炸环境）
CE 认证：EMC Directive 2004/108/EC、Machinery Directive 98/37/EC、Pressure Equipment Directive 97/23/EC（SEP 类别）
系统集成与工作原理
控制逻辑：需至少 2 个电磁线圈断电，方可开启跳闸油母管至系统排放的通道
适配组件：搭配 Woodward ProTechTPS 安全逻辑求解器，实现：
运行中常规诊断测试
跳闸时间响应监测与记录
满足 API-670 对非最终元件（跳闸阀）的在线测试要求
信号交互：接收 3 路独立离散输入跳闸指令（来自安全逻辑求解器），输出位置反馈信号至 DCS / 安全系统
关键问题
问题 1：QuickTrip 电液跳闸块组件的核心安全设计与认证亮点是什么，如何保障关键应用的可靠性？
答案：核心安全设计与认证亮点包括：①2 取 3 表决机制，3 个独立旋转电磁阀构成冗余，无单点故障，任一组件失效不引发误跳闸；②SIL-3 安全认证（TÜV 依据 IEC61508 Parts 1-7 认证），适配高安全等级系统；③合规 API-670/612/611 行业标准，支持运行中测试（符合 API-670 5 版要求）。这些设计通过冗余架构、安全认证与行业标准对齐，从机制上避免故障扩大，保障蒸汽轮机等关键设备的运行可用性与安全性。
问题 2：QuickTrip 在抗污性能上有哪些针对性设计，可解决蒸汽轮机应用中的哪些痛点？
答案：抗污针对性设计包括：①无易堵塞节流孔，避免传统组件因节流孔堵塞导致的维护问题；②25 磅旋转切屑力，可破碎油中杂质；③自清洁阀门设计 + 耐腐蚀材料，防止卡滞或拖拽。这些设计可解决蒸汽轮机应用中常见痛点：涡轮机油易混入金属屑、水、巴氏合金等污染物，且高温下易产生油泥、漆膜，导致传统跳闸块卡滞、失效或维护频繁，QuickTrip 可在该类恶劣油环境中可靠运行，降低维护成本。
问题 3：QuickTrip 的技术规格中，哪些关键参数决定了其安装适配性与运行稳定性？
答案：决定安装适配性与运行稳定性的关键参数包括：①安装适配性：尺寸 46×63.5×24.5cm、重量 114kg，支持任意安装姿态，可近涡轮机安装，适配新机组或改造项目；②环境适配性：工作温度 - 40~+85°C、IP66 防护、Zone-1/2 危险区域认证，适配复杂工况；③运行稳定性：<30ms 电磁响应速度保障跳闸及时性，5–25bar 液压压力范围、兼容多种液压油，满足不同系统需求；24Vdc 冗余电源输入 + 隔离式离散信号，提升电气系统稳定性。
