WOODWARD QuickTrip 电液跳闸块组件（P/N: 9907-1248）
时间: 2026-01-09浏览次数：
WOODWARD QuickTrip 电液跳闸块组件（P/N: 9907-1248）
WOODWARD QuickTrip 电液跳闸块组件（P/N: 9907-1248）
产品核心概述
应用场景：专为燃气 / 蒸汽轮机停机系统设计，用于快速、可靠地排放涡轮机跳闸油母管，适用于对涡轮机运行时间和可用性有高要求的关键应用。
设计核心：
三重冗余、故障容错设计，采用 2 取 3 表决机制，符合API-670 行业标准。
硬件容错能力：单个故障不会导致涡轮机关机。
关键优势：
技术成熟：基于 CPC II/VariStroke I 现有成熟技术优化。
安全认证：SIL-3 等级认证（TUV 独立评估，符合 IEC 61508 Parts 1-2/4-7:2010、IEC 61511 Parts 1-3:2004）。
性能指标：快速响应（<50ms，控制信号丢失至阀门打开）、故障安全操作（失效开）。
适配性：兼容矿物和合成基液压油；满足北美 I 类 1 区 / 2 区、欧洲 1 区 / 2 区防爆要求。
辅助功能：本地视觉位置指示、远程位置反馈。

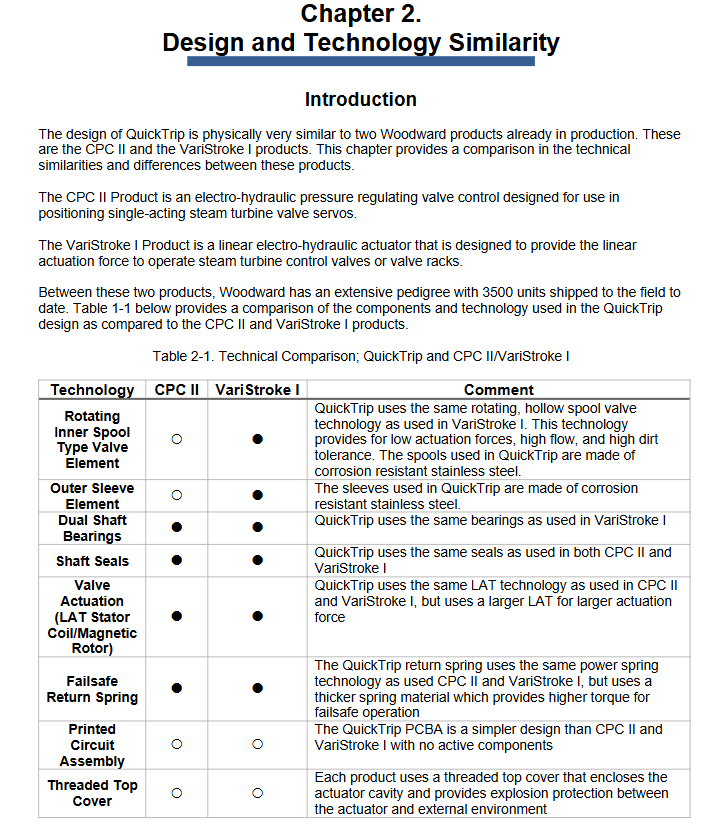

技术对比与设计特点（与 CPC II/VariStroke I）
技术模块 对比情况 关键说明
旋转内阀芯元件 与 VariStroke I 一致 不锈钢材质，低驱动力、高流量、高耐污
外套管元件 独立设计 不锈钢材质，抗腐蚀
双轴轴承 与 VariStroke I 一致 沿用成熟轴承技术
轴密封 与两者一致 共享现有密封设计可靠性
阀门驱动（LAT 定子线圈 / 磁转子） 技术一致，规格升级 更大尺寸 LAT，提供更强驱动力
故障安全复位弹簧 技术一致，材质升级 弹簧更粗，提供更高故障安全操作扭矩
印刷电路板组件（PCBA） 更简化 无活性元件，结构更可靠
液压连接 与 VariStroke I 一致 采用 1.25” 61 型液压法兰
新增组件 观察窗 最大设计压力 100 bar，满足可视化需求
关键性能验证与测试
可靠性指标：
平均需求失效概率（PFDAvg）：9.44E-06
平均故障间隔时间（MTBF）：4,950,000 小时
危险故障平均间隔时间（MTBFD）：70,600,000 小时
设计寿命：20 年（含 1.5 年存储期，无需维护）
耐力寿命测试：
基础测试：21,000 次跳闸循环（覆盖高低温极端条件下最大工作液压压力），相当于 3 倍典型使用寿命，所有组件符合规格。
极限测试：额外 1,000,000 次跳闸循环，无异常磨损，按每日 1 次循环计算，相当于 2700 多年运行寿命。
耐污性测试：
测试条件：液压油含氧化铁、亚利桑那道路粉尘等污染物。
结果：无失效，无卡滞 / 拖拽现象，无需依赖易出问题的节流孔和压力表，减少维护需求。
冲击与振动测试：
冲击测试：符合 US MIL-STD-810C method 516.2（10G 峰值、11ms 持续时间、锯齿波、XYZ 轴）。
振动测试：符合 US MIL-STD 810F, M514.5A（0.015G²/Hz、10-500Hz、1.04 Grms，每轴 2 小时）。
结果：无组件失效、无过早磨损、无误跳闸。

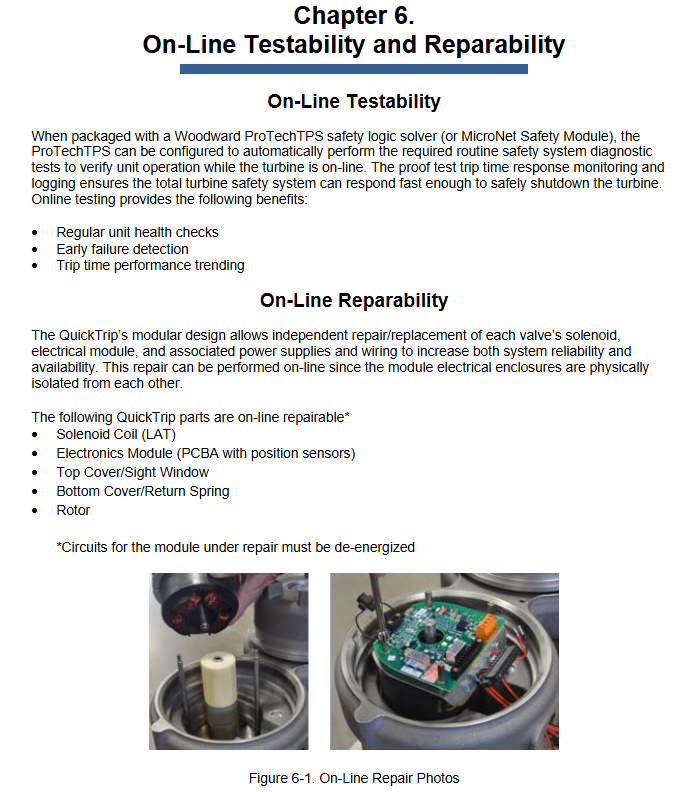

在线测试与可维修性
在线测试性：
适配设备：Woodward ProTechTPS 安全逻辑求解器（或 MicroNet 安全模块）。
功能：自动执行常规安全系统诊断测试，支持跳闸时间响应监测与记录。
优势：定期健康检查、早期故障检测、跳闸时间性能趋势分析。
在线可维修性：
模块化设计：各阀门的电磁阀、电气模块、电源及接线可独立维修 / 更换。
可维修部件：电磁阀线圈（LAT）、电子模块（带位置传感器的 PCBA）、上盖 / 观察窗、下盖 / 复位弹簧、转子（维修时需断电对应模块）。
服务选项：
服务类型 核心特点 质保情况
更换 / 交换 24 小时快速响应，提供 “接近新品” 替换件 全额标准产品质保
固定价格维修 提前明确维修成本，针对多数标准产品 更换部件及人工享受标准服务质保
固定价格翻新 仅适用于机械产品，返回 “接近新品” 状态 全额标准产品质保
维修与退换要求：
需提前获取退货授权（RA），提供 RA 编号、设备安装位置、联系人信息、产品型号 / 序列号、故障描述、维修需求。
包装要求：连接器加保护帽、电子模块防静电包装、双层纸箱、至少 4 英寸工业认可包装材料、外部加固胶带。
