WOODWARD VariStroke Hydraulic Power Cylinders（VHPC）液压动力缸
时间: 2026-01-08浏览次数：
WOODWARD VariStroke Hydraulic Power Cylinders（VHPC）液压动力缸
WOODWARD VariStroke Hydraulic Power Cylinders（VHPC）液压动力缸
核心定位 专为极端危险环境设计的重型液压动力缸，适配 Woodward VariStroke 系列伺服阀 / 滑台，用于蒸汽轮机阀门控制

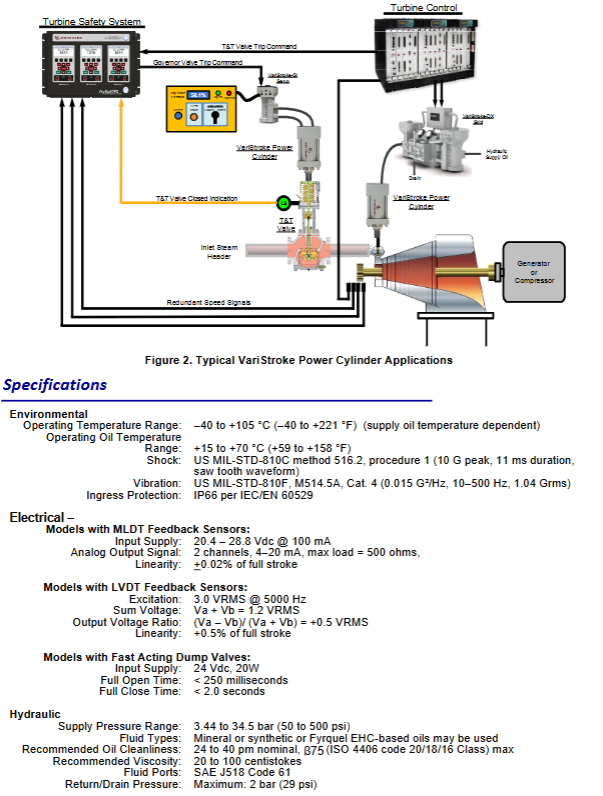

应用场景与适配关系
（一）核心应用
目标领域：石油天然气、石化、发电行业
控制对象：蒸汽轮机调节阀、阀门架、跳闸节流阀（T&TV）
工况适配：极端危险环境（Zone1/Zone2）、低压力液压系统（依赖涡轮润滑油）
（二）适配组件
适配产品 兼容 VHPC 类型 核心要求
VS-I 伺服阀 双作用 压力作用于活塞两侧
VS-II 伺服阀 双作用 压力作用于活塞两侧
VS-GI 伺服阀 单作用 压力仅作用于活塞一侧
VS-DX 液压滑台 单作用 压力仅作用于活塞一侧
产品核心特性
（一）结构与配置类型
配置类型 核心特点 适用场景
双作用型号 无快速排放阀 / 端口选项，压力驱动活塞双向运动 搭配 VS-I/VS-II 伺服阀的常规控制场景
单作用型号 可选内置复位弹簧，压力驱动 + 弹簧复位 搭配 VS-GI/VS-DX 的安全控制场景
单作用带排放阀型号 集成快速排放阀，可快速卸压 需高速切换或分离控制 / 安全系统的场景
单作用带排放阀端口型号 预留排放阀接口，支持用户自配冗余跳闸组件 高 critical 应用（双 / 三重冗余跳闸需求）
（二）关键功能亮点
侧载耐受能力：支持连续侧载达输出力的 5%，通过高力精度轴承和三重密封技术，减少轴封磨损，避免漏油，解决连杆弧形运动导致的侧载痛点
灵活配置选项：单作用型号可选择是否集成复位弹簧、快速排放阀、排放阀端口；位置传感器支持 MLDT（高精度）或 LVDT（常规精度），满足不同精度需求
极端环境适配：镀铬活塞杆、防护式反馈传感器、阶梯式缓冲设计，配合 IP66 防护等级，适配高温、多杂质等极端工况
安全可靠设计：快速排放阀全开时间 < 250ms，支持涡轮停机系统直接驱动，实现紧急卸压；出厂前逐台测试，提供 18 个月质保
（三）位置传感器参数对比
传感器类型 供电 / 激励参数 输出参数 线性度 核心优势
MLDT 20.4-28.8Vdc @ 100mA 2 路 4-20mA，最大负载 500Ω ±0.02% 全行程 高精度、双冗余，适配 85-105℃高温环境
LVDT 3.0VRMS @ 5000Hz 电压比输出：(Va-Vb)/(Va+Vb)=±0.5VRMS ±0.5% 全行程 常规精度，适配普通工况
关键规格参数
（一）环境与防护参数
参数 数值
工作环境温度 -40℃~+105℃（-40℉~+221℉），依赖供油温度
工作油液温度 +15℃~+70℃（+59℉~+158℉）
抗冲击性能 符合 US MIL-STD-810C 方法 516.2（10G 峰值，11 毫秒持续时间）
抗振动性能 符合 US MIL-STD-810F M514.5A（0.015 G²/Hz，10-500Hz）
防护等级 IP66（IEC/EN 60529）
（二）液压参数
参数 要求
工作压力范围 3.44bar~34.5bar（50psig~500psig）
油液类型 矿物油、合成油或 Fyrquel EHC 基油
推荐油液清洁度 最大 ISO 4406 代码 20/18/16 级（公称 24-40μm，β75）
推荐油液粘度 20-100 厘沲
接口标准 液压端口符合 SAE J518 Code 61
最大回油压力 2bar（29psi）
（三）快速排放阀参数（单作用带阀型号）
参数 数值
供电电压 24Vdc
功率消耗 20W
全开时间 <250 毫秒
全关时间 <2.0 秒
合规认证
地区 / 标准 认证内容
欧洲（CE） EMC 指令 2014/30/EU；ATEX 指令 2014/34/EU（Zone1：II 2 G Ex db IIB T4 Gb；Zone2：II 3 G Ex nA IIC T4 Gc）
其他欧洲标准 机械指令 2006/42/EC（部分完成机械）；压力设备指令 2014/68/EU（SEP 类别）
国际 IECEx 认证（Zone1：Ex db IIB T4 Gb；Zone2：II 3 G Ex nA IIC T4 Gc）
北美 CSA 认证（Class I, Div.1 Groups C&D T4；Class I, Div.2 Groups A-D T4），适用于美国和加拿大
