WOODWARD VariStroke-DX Skid 双冗余液压伺服系统
时间: 2026-01-08浏览次数：
WOODWARD VariStroke-DX Skid 双冗余液压伺服系统
WOODWARD VariStroke-DX Skid 双冗余液压伺服系统
核心定位 专为关键 API612 蒸汽轮机设计的高可用性双冗余液压伺服系统，支持在线维护，减少非计划停机
应用场景与适配关系
（一）核心应用
适配设备：机械驱动或发电机驱动蒸汽轮机
控制对象：蒸汽轮机调节阀、阀架（valve racks）、跳闸节流阀（Trip & Throttle Valves）
适用场景：对系统 uptime 要求极高的 API612 标准蒸汽轮机应用（如石油化工、电力行业关键设备）
（二）适配组件
必须搭配：Woodward VariStroke 液压动力缸（VHPC），需单独订购
适配依据：根据应用需求选择 VHPC 的孔径、行程长度、复位弹簧力等参数
参考文档：VHPC 产品规格书（编号 03465）、VariStroke-GI 产品规格书（编号 03464）
产品核心构成与工作原理
（一）核心构成
核心组件：2 个独立的 VariStroke-GI 线性电液执行器（集成电子驱动模块、伺服阀、MLDT 位置反馈传感器）
辅助组件：集成歧管、手动隔离阀（带挂牌锁定功能）、液压管路、压力表、电气接线端子（Zone2 型号含接线盒）
切换组件：特制快速切换梭阀（shuttle valve），实现主 / 从伺服阀无扰动切换
（二）工作逻辑
控制模式：主 / 从（Master/Slave）逻辑，默认 1 个伺服阀为主控，另 1 个为从控
从控状态：从伺服阀实时跟踪主控伺服阀的健康状态，不参与控制输出
切换机制：主控故障时自动切换至从控（≤70ms），也可通过本地开关或外部继电器手动切换（≤60ms）
隔离功能：集成隔离阀可单独隔离任一伺服阀，不影响另一伺服阀正常工作
核心特性
（一）冗余与高可用性
全维度冗余：双伺服阀、双冗余电源输入、双 4-20mA 需求信号输入、双动力缸位置反馈信号
在线维护：支持伺服阀在线维修、更换、测试和校准，无需停机
故障转移：自动故障转移逻辑内置，无需外部控制逻辑或接口，切换快速（≤70ms），最小化系统扰动
（二）便捷性与监控
状态指示：集成大型压力表，直观显示当前主控伺服阀及输出油总管压力；离散输出继电器可连接至 DCS 或指示灯，远程监控主 / 从状态
安装便捷：工厂预组装并测试完成，大幅减少 OEM 和终端用户的制造、安装及测试时间
运维便捷：配备隔离开关式电气接线端子，便于伺服阀隔离与更换；隔离阀带挂牌锁定保护，符合安全规范
（三）环境适应性
危险环境适配：提供 Zone1 和 Zone2 两种危险环境认证型号
型号差异：Zone2 型号含顶部电气接线盒（集成所有控制接口和连接线）；Zone1 型号无接线盒，需用户单独安装 Zone1 认证接线盒或直接连接伺服阀
关键规格参数
（一）性能参数
参数 数值
手动切换时间 最大 60 毫秒
自动故障转移时间 最大 70 毫秒
与动力缸最大距离 10 米（32.8 英尺）
（二）物理参数
型号 尺寸（长 × 宽 × 高） 重量 安装方式

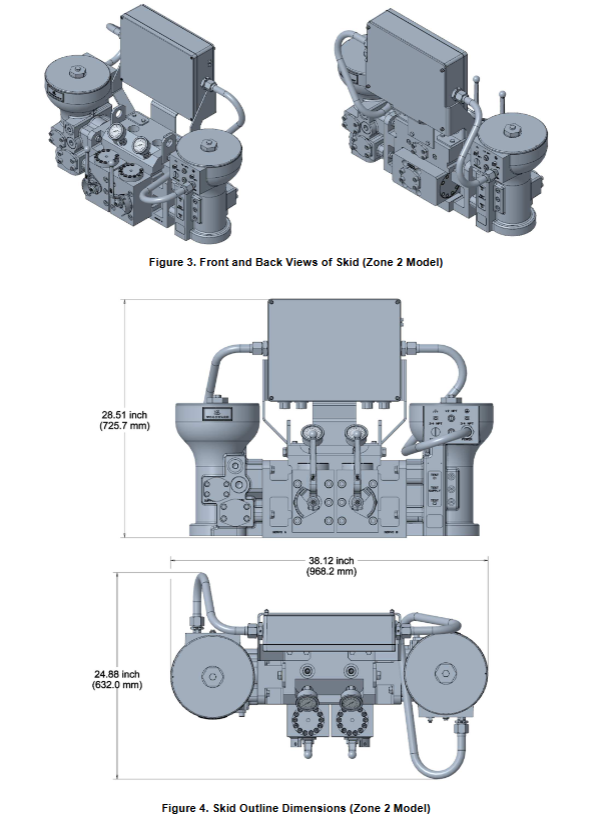

Zone2 型号 629.9mm×968.2mm×724.9mm（24.8 英寸 ×38.12 英寸 ×28.54 英寸） 200kg（400lbs） 水平安装
Zone1 型号 401.3mm×968.2mm×432.6mm（15.8 英寸 ×38.12 英寸 ×17.03 英寸） 200kg（400lbs） 水平安装
（三）环境参数
参数 范围
工作环境温度 -40℃~+85℃（-40℉~+185℉）
工作油液温度 +15℃~+70℃（+59℉~+158℉）
抗冲击性能 符合 US MIL-STD-810C 方法 516.2，程序 1（10G 峰值，11 毫秒持续时间）
（四）液压参数
参数 要求
工作压力范围 3.44bar~35bar（50psi~500psi）
油液类型 矿物油或合成油
推荐油液清洁度 最大 ISO 4406 代码 20/18/16 级（公称 24~40μm，β75）
推荐油液粘度 20~100 厘沲
接口标准 液压端口符合 SAE J518 Code 61
（五）合规认证
地区 / 标准 认证内容
欧洲（CE） EMC 指令 2014/30/EU；ATEX 指令 2014/34/EU（Zone1：II 2 G Ex db IIB T4 Gb；Zone2：II 3 G Ex nA IIC T4 Gc IP66）
国际 IECEx 认证（Zone1：II 2 G Ex db IIB T4 Gb；Zone2：II 3 G Ex nA IIC T4 Gc IP66）
北美 CSA 认证（Class I, Div.1 Groups C&D T4；Class I, Div.2 Groups A-D T4），适用于美国和加拿大
产品价值与优势
高可用性：冗余设计 + 在线维护，大幅降低非计划停机风险，提升汽轮机运行稳定性
低成本：工厂预集成测试，减少现场施工与调试成本；内置切换逻辑，无需额外外部控制模块
易运维：隔离阀、专用接线端子简化维修流程；状态指示清晰，便于监控与故障排查
强适配：支持不同规格 VHPC，适配多种蒸汽轮机应用需求；符合 API612 标准，兼容性强
