HIRSCHMANN MACH1040 系列全千兆工业以太网加固型交换机
时间: 2025-12-31浏览次数：
HIRSCHMANN MACH1040 系列全千兆工业以太网加固型交换机
HIRSCHMANN MACH1040 系列全千兆工业以太网加固型交换机
产品核心信息
类别 关键内容
产品定位 工业以太网加固型交换机，遵循 IEEE 802.3 标准，无风扇设计，适配极端工业环境

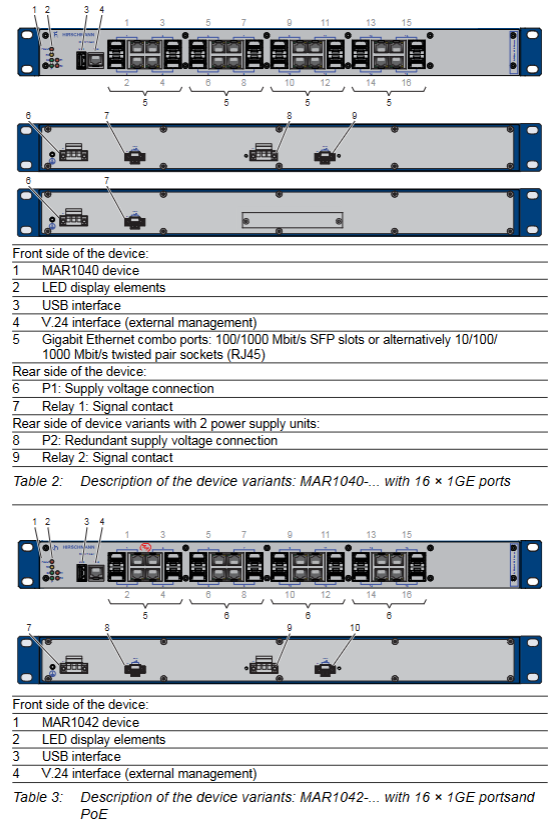

型号差异 1. MAR1040：前端端口，无 PoE，支持冗余供电（可选）
2. MAR1042：前端端口，4 个 PoE 端口，双供电单元（含 PoE 供电）
3. MAR1140：后端端口，前端额外 Fast Ethernet 诊断口，无 PoE
4. MAR1142：后端端口，前端诊断口，4 个 PoE 端口
核心功能 1. 端口：16 个千兆组合端口（SFP 插槽 / RJ45 二选一，插入 SFP 自动禁用 RJ45）
2. PoE：MAR1042/MAR1142 支持 IEEE 802.3af，单口最大 15.4W，端口 1-4 为 PoE 口
3. 冗余：环网冗余（HIPER-Ring）、冗余供电（部分型号）
4. 管理：Web、Telnet、HiView、Industrial HiVision、V.24（本地）、USB（配置备份）
安全安装要求
人员资质：仅允许经培训的 Qualified 人员操作，需了解电气危险及防护措施
安装环境：
仅安装在交换机机柜或受限访问区域，禁止桌面使用
垂直安装需配置防火外壳（IEC/EN 62368-1）
19 英寸机柜安装需配备承重导轨，设备上下间距≥5cm（散热）
危险环境（Class 1, Division 2）使用需满足温度代码 T4（-30°C~+70°C），USB 端口使用时需锁闭外壳
电气安全：
供电：必须匹配设备铭牌（L 型 24-48VDC，M 型 100-240VAC/110-250VDC），电源线截面≥1mm²（AWG16）
接地：优先接地，接地线截面≥1.0mm²（AWG16），接地螺钉连接保护导体
接线：线缆需防拉应力，遵循 DIN VDE 0100-520 标准，信号触点使用 0.5-3.0mm² 铜导线
安装流程
前期检查：确认包装包含设备、支架（2 个预装）、供电端子排（1-2 个）、信号触点端子排（1-2 个）、安全说明书，无运输损坏
可选步骤：安装 HIRSCHMANN 兼容 SFP 光模块（移除保护帽，插入插槽至卡扣锁定）
接线操作：
供电接线：按端子定义连接保护导体、正 / 负极（DC）或相线 / 中性线（AC），扭矩 0.51Nm（北美）
信号触点接线：2 芯端子排，扭矩 0.34Nm（北美），确保线缆无电压
设备固定：
机柜安装：使用滑动导轨，通过侧面支架螺钉固定
墙面安装：调整预装支架，加装额外支架（配件），螺钉固定
接地操作：通过设备背部独立接地螺钉连接保护导体，接地优先于其他线缆连接
数据连接：
双绞线：Cat5e 线缆最大 100m，屏蔽线缆（SF/UTP）适配强干扰环境
光纤：SFP 模块需匹配（SX/LX/LH 等），相同类型端口互联（如 SX-SX）
配置与管理
初始设置：
IP 配置方式：DHCP（默认）、BOOTP、V.24 接口输入、AutoConfiguration Adapter
首次登录：必须修改默认密码（admin/private，读写权限；user/public，只读权限），新密码需含大小写、数字、特殊字符（≥8 位）
默认参数：
端口：自动协商开启，100M 光口默认全双工，PoE 端口为 1-4 号
冗余：环网冗余禁用，控制端口 4，耦合端口 3
V.24 接口：9600 波特率、8 数据位、1 停止位、无校验、无握手
状态监控：
LED 指示：设备状态（供电、故障、环网、待机）、端口状态（连接、数据传输、禁用）
温度监控：环境温度需低于技术参数上限，设备内部温度高于环境温度
关键技术参数
项目 规格细节
物理尺寸 无支架：448×345×44mm；带支架：463×345×44mm
重量 基础款：≤4.2kg；冗余供电：≤4.4kg；PoE 款：≤4.6kg
供电参数 L 型：18-60VDC，备份保险丝 6.3A（慢熔）；M 型：90-265VAC/77-300VDC，备份保险丝 2.5A（慢熔）
信号触点 非危险环境：Umax 230VAC/30VDC，Imax 2A；危险环境：Umax 30V，Imax 90mA
环境极限 工作温度：标准 0~60°C，扩展 - 40~70°C；存储温度：-40~85°C；湿度 5%-95%（无凝露）
认证标准 CE（EMC/RoHS）、UKCA、FCC Class A、UL 508、ISA 12.12.01（Class I Div.2）、EN 50155（轨道交通）
维护与拆卸
日常维护：
定期检查通风槽无遮挡、继电器触点电阻（按开关频率）
拆卸流程：
设备移除：断开数据线缆→关闭供电→断开接地→拆除支架螺钉
SFP 移除：打开锁定机制→拉出模块→盖上保护帽
故障处理：设备损坏 / 故障时，断电后返回 Hirschmann 检测，禁止自行开盖（仅授权人员可操作）
