Hirschmann MICE 系列媒体模块与扩展模块
时间: 2025-12-31浏览次数：
Hirschmann MICE 系列媒体模块与扩展模块
Hirschmann MICE 系列媒体模块与扩展模块
概述
定位：Hirschmann MICE 系列媒体模块与扩展模块的官方操作指南，聚焦 “硬件装配、功能配置、安全部署” 核心需求，适用于工业场景下的网络接口扩展与维护。
核心特点：工业级兼容性，支持热插拔、宽温工作、危险环境部署，模块化设计可灵活扩展双绞线、光纤、PoE 等接口类型。
安全规范
（1）供电安全
模块类型 供电要求 关键限制
普通媒体模块 需通过 MICE 基础交换机供电，NEC Class 2 电源 电源需等电位接地，禁止正极接地
PoE 媒体模块（MM22-T1T1T1T1） 外部 48V DC 供电（推荐 RPS60/48V EEC 电源） 输出功率 < 100W，电流限制 < 2A，供电线长 < 3m
（2）危险环境合规
认证类型 适用标准 环境参数
ATEX EN IEC 60079-0/7/15 温度等级 T4，工作温度 - 40~+70℃（T/E 型）
IECEx IEC 60079-0/7/15 防爆等级 II 3G Ex ec IIC T4 Gc
Class I Division 2 ANSI/ISA 12.12.01 组 A-D，需安装在 IP54 以上防护外壳
（3）通用安全要求
ESD 防护：模块含静电敏感元件，需遵循 DIN EN 61340-5-1/2 标准操作。
激光安全：光纤模块为 Class 1 激光产品，禁止直视光纤端口。
屏蔽接地：双绞线屏蔽层需连接设备前面板接地端，避免短路。
核心硬件与功能

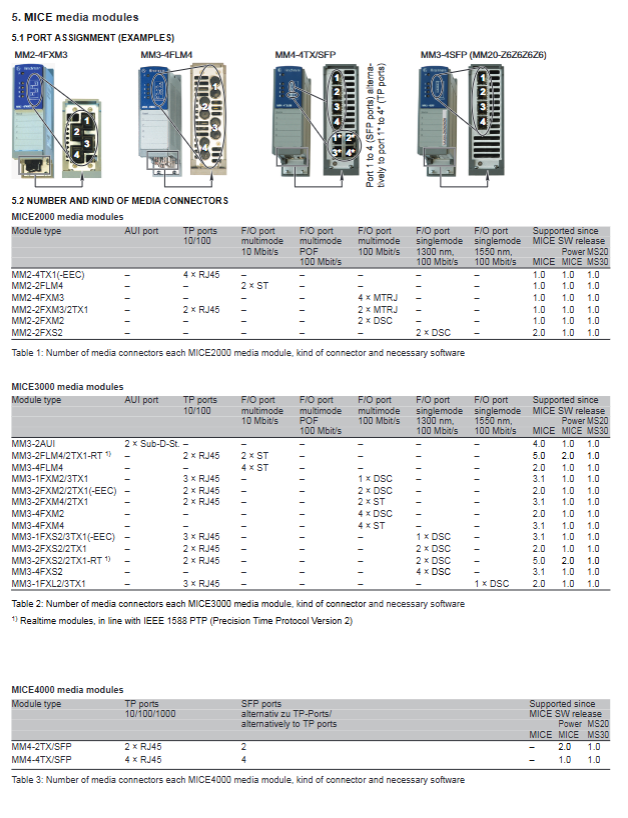

（1）媒体模块分类与功能
模块系列 速率规格 核心功能 典型型号
MM2 系列 10/100Mbit/s 基础百兆接口，支持双绞线 / 光纤 MM2-4TX1（4 个 RJ45 口）、MM2-2FXM3/2TX1（2 个 RJ45+2 个 MTRJ 光口）
MM3 系列 10/100Mbit/s 支持 PTP 时钟同步、AUI 接口 MM3-2AUI（2 个 AUI 口）、MM3-2FXS2/2TX1（2 个 RJ45+2 个单模光口）
MM4 系列 1000Mbit/s 千兆接口，支持 SFP / 双绞线切换 MM4-4TX/SFP（4 个 RJ45+4 个 SFP 槽）
MM22 系列 10/100Mbit/s（PoE） 支持 IEEE 802.3af，4 个 PoE 端口 MM22-T1T1T1T1（4 个 RJ45 PoE 口）
开放式模块（MM20/MM30） 10/100/1000Mbit/s 可自定义端口类型（双绞线 / 光纤） MM20-Z6Z6Z6Z6（4 个 SFP 槽，100Mbit/s）
（2）扩展模块与 SFP 收发器
MB20 扩展模块：为 MS20-1600/MS30-1602 等基础交换机新增 2 个媒体模块插槽，支持热插拔安装。
SFP 收发器：
百兆 SFP：支持多模（MM）、单模（SM），最大传输距离 86km（LH 类型）。
千兆 SFP：支持 SX（多模，最大 550m）、LX（单模，最大 20km）、LH+（单模，最大 120km）。
双向 SFP：Type A/B 配对使用，传输距离 20km（LX 型）、80km（LH 型）。
（3）特殊功能说明
PoE 功能：MM22-T1T1T1T1 模块通过空闲线对供电，支持 Class 0-3 终端设备，端口无电气隔离。
PTP 同步：MM3-2FLM4/2TX1-RT 等模块支持 IEEE 1588 PTP v2，适用于时间敏感工业场景。
AUI 接口：MM3-2AUI 模块支持 SQE 测试、DTE 电压监控，通过 3 针 DIP 开关配置。
装配与配置流程
（1）模块装配（热插拔支持）
媒体模块安装：移除基础交换机插槽保护帽，插入模块并拧紧四角螺丝，按 “左→右” 顺序装配。
SFP 收发器安装：移除 SFP 保护帽，闭合锁扣插入插槽，听到 “咔哒” 声即安装到位（仅支持 Hirschmann 原厂 SFP）。
MB20 扩展模块安装：松开基础交换机右侧螺丝→移除侧盖→沿 DIN 导轨滑动模块至与基础机对接→拧紧螺丝固定。
（2）接线规范
PoE 模块接线：3 针端子（1=+48V，2=GND，3=-48V），RJ45 口通过引脚 4/5、7/8 供电。
双绞线接线：遵循 T568B 标准，千兆接口需用 Cat5e 及以上线缆，最大传输距离 100m。
光纤接线：多模 / 单模光纤需与 SFP 类型匹配，清洁端面后插入，避免端面污染。
（3）DIP 开关配置（MM3-2AUI 模块）
开关编号 功能 默认状态 配置说明
1 SQE-Test Port 1 OFF ON = 启用端口 1 SQE 测试功能
2 SQE-Test Port 2 OFF ON = 启用端口 2 SQE 测试功能
3 DTEPower-Monitor OFF ON = 启用 DTE 电压监控（无电压则禁止数据传输）
核心技术参数
（1）物理与环境参数
参数类别 具体指标
模块尺寸（W×H×D） MM2 系列：38×110×79mm；MM3/MM4 系列：38×110×119mm
防护等级 IP20
工作温度 S 型：0~+60℃；T/E 型：-40~+70℃（MM30 系列 T/E 型为 - 40~+60℃）
存储温度 -40~+85℃
湿度 10%~95%（无冷凝）
气压 最高 2000m（795hPa）
（2）端口传输参数
端口类型 最大传输距离 光纤参数（示例）
100Mbit/s 多模光纤（MM） 5km（50/125μm） 衰减 1.0dB/km，带宽 800MHz×km
100Mbit/s 单模光纤（SM） 86km（9/125μm） 衰减 0.3dB/km，色散 19ps/(nm×km)
1000Mbit/s 多模光纤（SX） 550m（50/125μm） 衰减 3.0dB/km，带宽 400MHz×km
1000Mbit/s 单模光纤（LH+） 120km（9/125μm） 衰减 0.25dB/km，色散 19ps/(nm×km)
（3）功耗参数
模块型号 功耗 功率输出
MM2-4TX1 0.8W 2.8 Btu(IT)/h
MM3-2FXM2/2TX1 3.8W 13.0 Btu(IT)/h
MM4-4TX/SFP 9.0W 30.8 Btu(IT)/h
MM22-T1T1T1T1（无 PD） 0.8W 2.8 Btu(IT)/h
MB20 扩展模块 0W 0 Btu(IT)/h
产品编码规则
（1）媒体模块编码（15 位）
位置 特征 示例值 说明
1-4 产品系列 MM20 10/100Mbit/s 标准型
6-7 第 1 端口类型 T1 双绞线（RJ45）
8-9 第 2 端口类型 M2 多模光纤（DSC）
10-11 第 3 端口类型 99 空端口
12-13 第 4 端口类型 Z6 SFP 槽（100Mbit/s）
14 温度范围 E 扩展型（-40~+70℃，带 conformal coating）
15 认证等级 B CE、UL 508、ATEX 认证
（2）MB20 扩展模块编码
位置 特征 示例值 说明
1-4 产品名称 MB20 百兆扩展模块
6-7 插槽数量 25 2 个媒体模块插槽
8 温度范围 T 扩展型（-40~+70℃）
9 认证等级 H 含 IEC 61850-3、IEEE 1613 认证
