Hirschmann MS20/MS30 系列工业以太网交换机
Hirschmann MS20/MS30 系列工业以太网交换机
概述
Hirschmann MS20/MS30 系列工业以太网交换机的安装用户手册（Release 14 03/2023 版本），核心涵盖设备概述、安全规范、安装流程、基础配置、维护与技术参数四大模块，详细说明设备的硬件组成（基础模块、媒体模块、SFP 收发器等）、安装步骤（DIN 导轨安装、接线、DIP 开关配置）、安全合规要求（ATEX、IECEx 等危险环境认证）及技术参数（供电范围 18-60V DC、工作温度 - 40℃~+70℃、端口类型支持 10/100/1000Mbit/s 双绞线 / 光纤端口），同时提供全球技术支持渠道，为工业场景下的设备部署与运维提供全面指导。
设备概述
（1）产品分类与编码
设备系列 核心差异 端口配置示例
MS20 无千兆端口，模块化设计 MS20-0800...：8 个 10/100Mbit/s 端口
MS30 含 2 个千兆端口，模块化设计 MS30-0802...：8 个 10/100Mbit/s + 2 个 1000Mbit/s 端口
产品编码规则（15 位）：第 1-4 位标识系列（MS20/MS30），第 6-7 位标识 10/100Mbit/s 端口数（08/16/24），第 10 位标识温度范围（S：0~60℃、T/E：-40~70℃），第 11 位标识供电范围（A：18-32V DC、C/E：18-60V DC）。

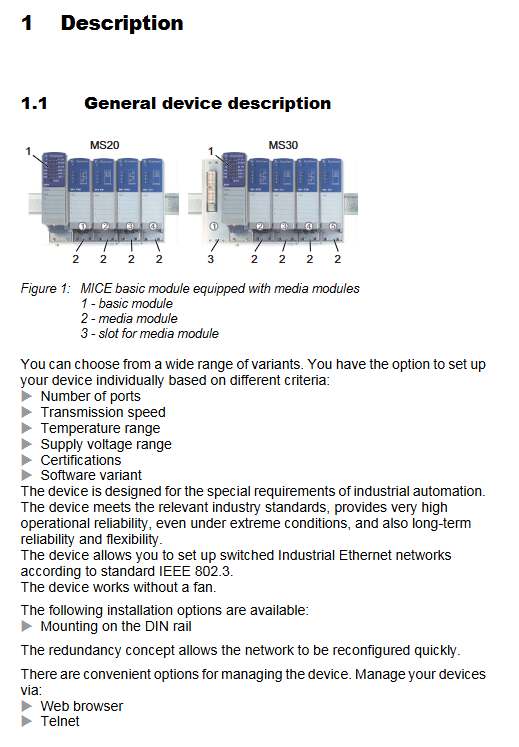

（2）硬件组成
基础模块：含电源端子、DIP 开关、USB/V.24 管理接口、接地螺钉，支持 2 个冗余电源输入（P1/P2）。
媒体模块：支持 MM2（10/100Mbit/s）、MM3（10/100Mbit/s 带 PTP）、MM4（1000Mbit/s 千兆）、MM22（PoE 端口）等系列，端口数量 2-4 个，支持双绞线（RJ45/M12）、光纤（ST/LC/DSC）接口。
扩展模块：MB20 扩展模块可增加 2 个媒体模块插槽，适用于 MS20-1600/MS30-1602 型号。
SFP 收发器：支持 Fast Ethernet/Gigabit Ethernet，含多模（MM）、单模（SM）、长距（LH）类型，最长传输距离 176km（LH + 类型）。
（3）端口类型与功能
端口类型 速率 接口规格 核心功能
双绞线端口 10/100/1000Mbit/s RJ45/M12 自动协商、极性交换、AutoCrossing
光纤端口 100/1000Mbit/s ST/LC/DSC/MTRJ 链路监控、全双工模式
PoE 端口 10/100Mbit/s RJ45 符合 IEEE 802.3af，支持 Class 0-3 终端供电
AUI 端口 10Mbit/s Sub-D 15 针 支持 SQE 测试、DTE 电源监控
安全规范
（1）通用安全要求
防触电：设备外壳接地，禁止用尖锐物体接触端子，仅允许合格人员操作。
防过热：保持通风槽通畅，设备周围预留≥10cm 空间，工作时避免触摸外壳。
防火：若供电不满足 Class 2/LPS 要求，需安装在金属 / 阻燃塑料外壳（V-1 级）内。
（2）危险环境合规
认证类型 适用标准 环境参数
ATEX EN IEC 60079-0/7/15 温度等级 T4，工作温度 - 40~+45℃
IECEx IEC 60079-0/7/15 防爆等级 II 3G Ex ec nC IIC T4 Gc
Class I Division 2 ANSI/ISA 12.12.01 组 A-D，环境温度 - 40~+70℃
特殊要求：危险环境下仅允许临时连接 USB/V.24 接口，连接器需在断电状态下插拔，信号触点电流限制 100mA。
（3）供电与接线安全
供电要求：冗余输入（P1/P2），DC 供电需接地负极，AC 供电需隔离接地；北美地区需使用 Class 2 电源。
导线规格：铜导线（75℃），端子支持最大 2.5mm²（AWG 12）导线。
屏蔽接地：双绞线屏蔽层需连接设备前面板接地端，避免短路。
安装流程
（1）前期准备
包装检查：确认包含基础模块、端子块（4 针 / 6 针）、标签、安装手册。
标签填写：填写设备名称、MAC 地址、IP 地址等信息并粘贴至设备表面。
（2）硬件安装步骤

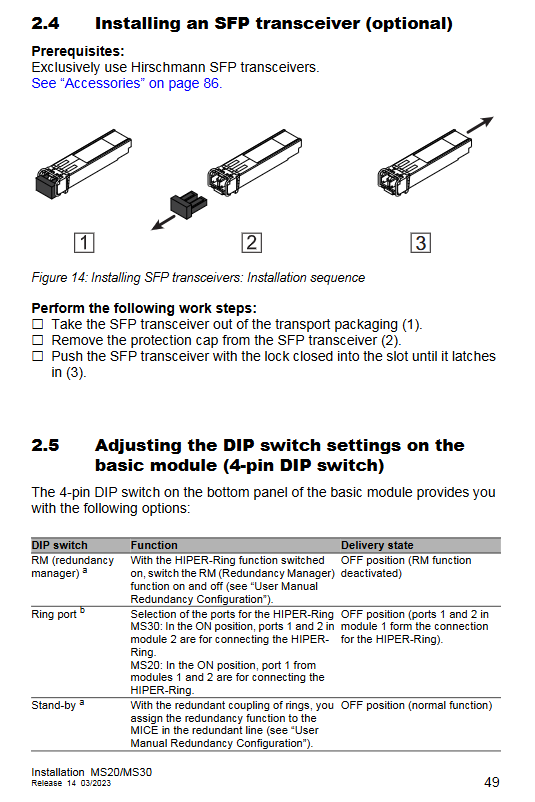

媒体模块 / SFP 安装：移除保护帽，对准插槽插入并拧紧螺丝；SFP 收发器需闭合锁扣直至卡紧。
DIN 导轨安装：滑动设备上卡扣至导轨，按下底部锁扣固定，预留≥10cm 上下空间。
接地：通过 DIN 导轨或专用接地螺钉接地，接地线规格与供电导线一致。
DIP 开关配置：
4 针 DIP 开关（MS20/MS30 基础模块）：控制冗余管理器（RM）、环端口选择、待机模式、配置优先级。
3 针 DIP 开关（MS20/MS30-...E...）：功能同 4 针开关，无配置优先级开关（三键全 ON 为软件配置）。
（3）接线流程
电源接线：4 针端子（P1/P2：+24V、0V），6 针端子（MS30-...E...：集成电源与信号触点）。
信号触点接线：潜在 - free 继电器触点，最大支持 1A/60V DC，用于远程诊断。
数据电缆连接：双绞线使用 Cat5e 及以上，光纤需匹配端口类型（SX/LX/LH），避免混接。
（4）LED 显示配置
显示模式切换：按下 “SELECT” 按钮≥2 秒，切换端口 LED 显示含义（链路状态、双工模式、速率等）。
设备状态 LED：P1/P2（电源）、RM（冗余）、RUN（运行）、RL1/RL2（信号触点）。
基础配置与维护
（1）初始配置
IP 配置方式：支持 DHCP/BOOTP、V.24 接口（CLI）、AutoConfiguration Adapter、HiView 软件。
默认账号：admin（读写权限，密码 private）、user（只读权限，密码 public），首次登录需修改密码（≥8 位，含大小写 / 数字 / 特殊字符）。
核心默认设置：RSTP 启用、环冗余禁用、端口自动协商启用、V.24 波特率 9600。
（2）维护与拆卸
日常维护：定期检查继电器触点电阻、软件更新（官网下载）、清理通风槽。
拆卸步骤：断开数据电缆→切断供电→移除端子块→按下导轨锁扣取出设备；SFP 拆卸需打开锁扣后拔出。
核心技术参数
（1）物理与环境参数
参数类别 具体指标
尺寸（W×H×D） MS20-0800：125×133×100~140mm
重量 610g（MS20-0800）~1250g（MS30-2402）
工作温度 S 型：0~60℃；T/E 型：-40~70℃
存储温度 -40~85℃
防护等级 IP20
污染等级 2
（2）电气参数
参数类别 具体指标
供电范围 A 型：18-32V DC；C/E 型：18-60V DC
电源功耗 MS20-0800：5.0~7.4W；MS30-2402：12.6~18.0W
信号触点 最大 1A（≤60℃）/100mA（60~70℃），60V DC/30V AC
绝缘电压 800V DC（电源端子与外壳）
（3）端口传输参数
端口类型 最大传输距离 支持标准
1000Mbit/s 双绞线 100m IEEE 802.3ab
100Mbit/s 多模光纤（50/125μm） 5km IEEE 802.3u
1000Mbit/s 单模光纤（9/125μm） 176km（LH+） IEEE 802.3z
PoE 端口 100m IEEE 802.3af
配件与支持
（1）可选配件
配件类型 示例型号 用途
SFP 收发器 M-SFP-LX/LC 千兆单模光纤传输
电源适配器 RPS60/48V EEC PoE 模块供电
端子块 943 845-004 电源 / 信号触点扩展（50 个装）
配置适配器 ACA22-USB 本地配置与软件更新
