Hirschmann 工业以太网交换机图形用户界面（GUI）和命令行界面（CLI）
时间: 2025-12-31浏览次数：
Hirschmann 工业以太网交换机图形用户界面（GUI）和命令行界面（CLI）
Hirschmann 工业以太网交换机图形用户界面（GUI）和命令行界面（CLI）
概述
定位：Hirschmann 工业以太网交换机图形用户界面（GUI）和命令行界面（CLI）的官方参考手册，适用于 RS20/RS30/RS40、MS20/MS30 等系列设备，版本为 L2E Rel.9.0（发布于 2015 年 2 月）。
核心目标：为技术人员提供设备配置、监控、诊断的完整操作指南，保障工业场景下的网络可靠性、安全性和兼容性。
配套资源：需结合安装手册、基础配置手册、冗余配置手册等使用，支持 HiVision 网络管理软件集成。
GUI 核心功能模块
（1）基础设置
系统配置：设备状态监控、系统名称 / 位置设置、温度阈值配置（支持 0℃~60℃工作温度）。
模块管理：模块化设备的模块插拔配置、插槽启用 / 禁用，支持 MS、PowerMICE 等系列模块化设备。
网络配置：IP 参数获取模式（BOOTP/DHCP/ 本地）、VLAN ID 分配、HiDiscovery 协议激活。
软件更新：支持 TFTP/HTTP/ACA 自动更新，含固件和启动代码更新，需冷启动生效。
端口配置：端口启用 / 禁用、自动协商、速率 / 双工模式设置，支持 10/100/1000Mbit/s 速率。
PoE 配置：IEEE 802.3af 标准，支持端口 PoE 启用 / 禁用、功率阈值设置（默认每端口 15.4W）。
配置加载 / 保存：支持本地 / URL/PC（XML/binary 格式）存储，支持 ACA 适配器配置迁移。
（2）安全配置
密码管理：SNMPv3 读写密码设置（5-32 字符），支持加密请求传输。
SNMP 访问：SNMPv1/v2 社区配置，支持 IP 地址段限制、权限划分（只读 / 读写）。
远程访问：Telnet/Web 服务器启用 / 禁用，支持端口级访问控制。

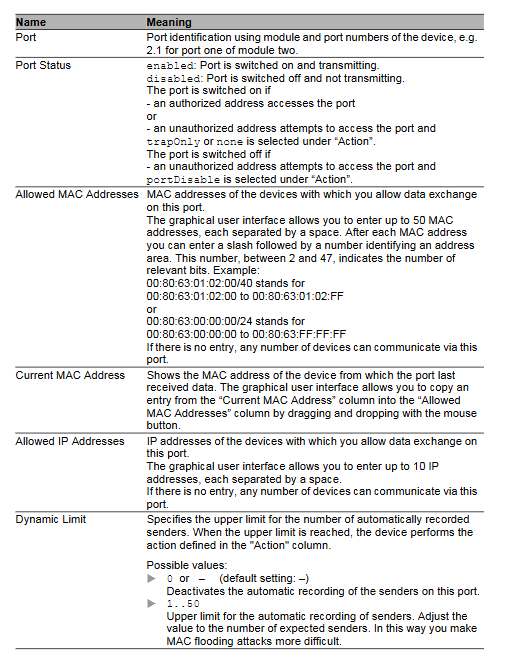

端口安全：基于 MAC/IP 的访问控制，支持自动学习（上限 1-50 个地址）、违规动作（陷阱 / 端口禁用）。
登录横幅：支持登录 / CLI 界面自定义横幅（最长 255/2048 字符）。
（3）时间同步
基础设置：系统时间（UTC / 本地偏移）、时间源优先级（PTP>SNTP > 本地）。
SNTP 配置：支持客户端 / 服务器模式，服务器请求间隔 1-3600s（默认 30s），支持广播 / 组播接收。
PTP 配置：IEEE 802.1588 标准，支持 v1/v2 版本，含边界时钟（BC）、透明时钟（TC）模式，同步阈值 30-5000ns。
（4）交换功能

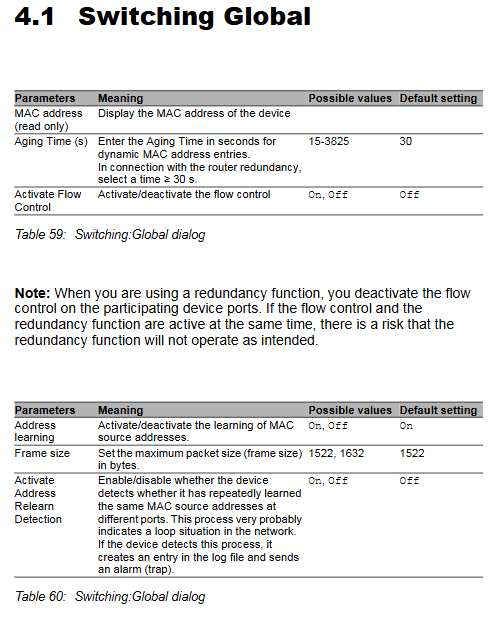

全局配置：MAC 地址老化时间 15-3825s（默认 30s）、流量控制启用 / 禁用。
MAC 过滤：支持静态 / 动态 MAC 地址过滤，最多 100 条静态过滤规则。
速率限制：端口入 / 出流量限制，支持按帧类型（广播 / 组播 / 未知单播）划分。
IGMP snooping：支持 v1/v2/v3 版本，组播组老化时间 3-3600s（默认 260s），支持未知组播转发控制。
VLAN 配置：IEEE 802.1Q 标准，VLAN ID 范围 1-4042，支持静态 VLAN 创建、端口标签（Tagged/Untagged）配置。
（5）QoS / 优先级
全局配置：管理报文 VLAN 优先级（0-7）、IP DSCP 值（0-63）设置。
端口优先级：每端口优先级 0-7，映射至 4 个流量类。
映射规则：802.1D/p 优先级映射、IP DSCP 映射，支持信任模式（untrusted/trustDot1p/trustIpDscp）。
（6）冗余配置
环网冗余：
HIPER-Ring：支持 50 台设备，重构时间 < 80ms，支持标准 / 加速恢复模式。
MRP-Ring：IEC 62439 标准，重构时间 80-500ms，支持 VLAN 绑定。
环网 / 网络耦合：支持单交换机 / 双交换机耦合，支持控制线路冗余。
生成树：RSTP 协议，支持桥优先级配置（0-61440，步长 4096），收敛时间 < 1s。
（7）诊断工具
日志监控：Syslog/Trap 日志，支持 8 个 Syslog 服务器转发，日志级别可配置。
端口诊断：端口统计、网络负载（30s 采样）、SFP 模块状态（温度 / 收发功率）。
拓扑发现：LLDP 协议支持，收集邻居设备信息（MAC/IP/ 端口描述）。
端口镜像：支持 8 个源端口镜像至 1 个目的端口，不影响源端口流量。
其他工具：设备状态监控、信号触点配置、IP 地址冲突检测、自测试（RAM 测试 / 重启控制）。
（8）高级功能
DHCP 中继：支持转发 DHCP 请求至 16 个 DHCP 服务器，支持 Option 82 字段。
工业协议：PROFINET（GSDML 文件下载）、EtherNet/IP（EDS 文件下载）、IEC61850 MMS 协议配置。
DIP 开关覆盖：支持软件覆盖硬件 DIP 开关设置，适用于 MICE、PowerMICE 等设备。
CLI 核心功能模块
（1）命令基础
命令结构：支持强制参数（<>）、可选参数（[]）、选择参数（|），支持命令补全（Tab / 空格）。
特殊键：支持 Ctrl 系列快捷键（如 Ctrl-A 跳转行首、Ctrl-H 查看历史命令）。
模式化操作：分为用户执行、特权执行、全局配置、VLAN 配置等模式，支持 “no” 命令撤销配置。
（2）快速启动
设备登录：默认用户名 “admin”、密码 “private”，支持 Privileged EXEC 模式切换（enable 命令）。
系统配置：IP 地址设置（network parms 命令）、密码修改（users passwd 命令）、配置保存（copy running-config startup-config 命令）。
（3）核心命令分类
命令类别 关键命令示例 功能说明
系统信息 show sysinfo 查看设备状态、软件版本、CPU 利用率等
网络配置 network parms <ip> <mask> [gw] 配置 IP 地址、子网掩码、网关
VLAN 配置 vlan <id>、vlan name <id> <name> 创建 VLAN、修改 VLAN 名称
冗余配置 hiper-ring、spanning-tree 配置 HIPER-Ring、生成树协议
安全配置 snmp-server community <name> 配置 SNMP 社区名称
诊断工具 show interface utilization 查看端口利用率
系统工具 reboot、clear config 重启设备、恢复出厂配置
技术参数与合规标准
（1）关键技术参数
参数类别 具体指标
MAC 地址表 最大 8000 条（PowerMICE/MACH4000 为 16000 条）
VLAN 支持 最多 255 个同时存在，VLAN ID 1-4042
端口速率 10/100/1000Mbit/s，支持全双工 / 半双工
冗余重构时间 HIPER-Ring/MRP-Ring <80ms
工作温度 0℃~60℃（标准型）、-40℃~70℃（扩展型）
（2）合规标准
IEEE 标准：802.1AB（LLDP）、802.1af（PoE）、802.1D/Q（生成树 / VLAN）。
IEC 标准：IEC 62439（工业网络冗余）。
RFC 标准：RFC 768（UDP）、RFC 1157（SNMPv1）、RFC 2570（SNMPv3）等。
