HIRSCHMANN MICE 系列模块化工业通信设备
时间: 2025-12-31浏览次数：
HIRSCHMANN MICE 系列模块化工业通信设备
HIRSCHMANN MICE 系列模块化工业通信设备
产品基础信息
产品定位与核心功能
产品名称：模块化工业通信设备（MICE，Modular Industrial Communication Equipment）
品牌归属：HIRSCHMANN（BELDEN 旗下品牌）
核心用途：专为工业环境设计，搭建符合IEEE 802.3 标准的交换式工业以太网
适用场景：标准工业环境（办公 / 商业 / 小企业）、marine（商船）、铁路（轨道区域）、变电站（符合 EN 61850-3/IEEE 1613）
认证与合规标准
欧洲标准：2004/108/EG（电磁兼容性）、2011/65/EU（RoHS）、ATEX 94/9/EG（防爆）
国际标准：FCC Part 15、IEC 60825-1（激光等级 1）、IEC 60079（防爆）
其他认证：CE、UL 508、ISA 12.12.01 等

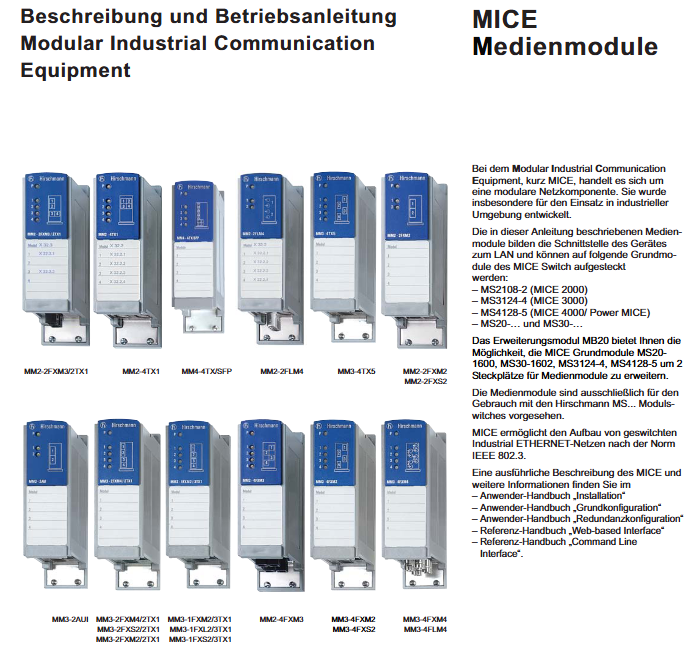

模块体系及关键规格
模块类别 代表型号 核心参数 支持速率 关键特性
基础模块 MS2108-2（MS2000）、MS3124-4（MS3000）、MS4128-5（MS4000） 支持介质模块扩展，部分支持 Power MICE 10/100/1000 Mbit/s 工业级稳定性，适配多种扩展模块
介质模块（MS2000） MM2-4TX1、MM2-2FXM3/2TX1 4 个 RJ45 端口 / 2 个 MTRJ+2 个 RJ45 端口 10/100 Mbit/s 基础工业场景适配，功率消耗 0.8W~6.8W
介质模块（MS3000） MM3-2AUI、MM3-4FXM4 2 个 AUI 接口 / 4 个 ST 接口 10/100 Mbit/s 支持 IEEE 1588 PTP 协议（RT 型号），部分带 Conformal Coating
介质模块（MS4000） MM4-4TX/SFP、MM4-2TX/SFP 4 个 RJ45+4 个 SFP 插槽 / 2 个 RJ45+2 个 SFP 插槽 1000 Mbit/s SFP 模块与 TP 端口互斥，插入 SFP 自动禁用对应 TP 端口
扩展模块 MB20（原 MB-2T） 扩展 2 个介质模块插槽 - 支持带电安装，适配 MS201600、MS3124-4 等基础模块
功能模块 PoE 模块（MM22-T1T1T1T1） 4 个 RJ45 端口，支持 IEEE 802.3af 10/100 Mbit/s 48V DC 供电，通过 Twisted-Pair 线缆给终端供电
功能模块 数字 I/O 模块（MM24） 4 个数字输入 + 4 个数字输出 - 连接工业场景各类执行器
SFP 光模块 M-FAST-SFP（Fast Ethernet）、M-SFP（Gigabit Ethernet） 多模 / 单模可选，LC 接口 100/1000 Mbit/s 传输距离 0~176km（依型号），激光等级 1
安装与操作规范
通用安装原则
支持带电热插拔：介质模块、MB20 扩展模块、SFP 模块均可在设备运行时安装 / 拆卸
工具要求：禁止使用尖锐物体（细螺丝刀、导线等）插入设备内部，避免触电
人员资质：电气安装相关工作需由专业受训人员操作
关键模块安装步骤
介质模块：拆卸 MICE 设备接口护盖→插入模块→紧固 4 个角部螺丝→检查开关设置→连接信号线
SFP 模块：拆卸插槽护盖→关闭锁定装置插入模块→确认卡扣锁定（仅使用 HIRSCHMANN 原厂 SFP）
MB20 扩展模块：松开基础模块两侧螺丝→拆除侧盖→导轨对接基础模块→重新紧固螺丝
PoE 模块特殊要求
供电：使用 HIRSCHMANN RPS60/48V EEC 电源，输出功率 < 100W、电流 < 2A
接线：3 芯端子排，线缆长度 < 3m，线径适配 1.5A 电流
终端：仅连接 IEEE 802.3af 兼容设备，使用 4 对 Twisted-Pair 线缆
核心技术数据
物理与环境参数
尺寸（宽 × 高 × 深）：38mm×110mm×79mm（MM2 系列）、38mm×110mm×119mm（MM3/MM4 系列）
工作温度：标准型 0~60℃，扩展型（T/E）-40~70℃
存储温度：标准型 - 40~70℃，扩展型 - 40~85℃
湿度：10%~95%（无凝露），海拔≤2000m（795hPa），污染等级 2
传输性能参数
端口类型 传输介质 最大距离 系统衰减
1000BASE-T（TP） cat5e 线缆 100m -
100BASE-FX（多模 LWL） 50/125µm 5km 0~8dB
100BASE-FX（单模 LWL） 9/125µm 30km 0~16dB
Gigabit SFP-LH+（单模） 9/125µm 120km 15~32dB
电磁兼容性（EMC）
辐射干扰：EN 55022 Class A，FCC Part 15 Class A
抗干扰能力：静电放电 ±6kV（接触）/±8kV（空气），电磁辐射 10~35V/m，浪涌 ±4kV（电源）/±2kV（数据）
安全与环保要求
安全规范
防爆警示：爆炸危险区域需断电后操作，更换元件可能影响 Class I, Division 2 兼容性
静电防护（ESD）：模块含静电敏感元件，需遵循 IEC/TR 61340-5-2 标准
电压限制：仅通过 MICE 交换机模块使用 NEC Class 2 供电
环保与回收
产品报废后需按当地电子废弃物法规分类回收
符合 RoHS 指令，限制有害物质使用
