YASKAWA GA700 系列 AC 变频器
时间: 2025-12-29浏览次数：
YASKAWA GA700 系列 AC 变频器
YASKAWA GA700 系列 AC 变频器
概述
类型：YASKAWA GA700 系列 AC 变频器
核心目标：指导专业技术人员完成变频器的安全安装、接线、参数配置、试运转及故障处理
适用限制：仅限工业场景电机控制，不用于生命支持系统、核工业等特殊领域
安全规范（核心重点）
1. 风险等级定义
风险等级 含义 典型场景
DANGER 可能导致死亡 / 严重伤害 带电接线、内部电容未放电操作
警告 可能导致死亡 / 严重伤害 易燃物靠近变频器、接地不良
CAUTION 可能导致轻微 / 中度伤害 触摸高温散热片、未固定盖板搬运
NOTICE 可能导致设备损坏 未用屏蔽线、耐压测试
2. 关键安全要求
电气安全：接线前断电，等待电容放电（指示灯熄灭，DC 母线电压＜50Vdc）；接地电阻 200V 级≤100Ω，400V 级≤10Ω
机械安全：重量≥15kg 机型需 2 人 + 起重设备搬运，禁止抓握前盖 / 端子盖
操作安全：Auto-Tuning 前移除电机负载；3 线控制需设置 b1-17=0（上电忽略 RUN 命令）
安装规范
1. 机械安装
安装方向：优先垂直安装（保证散热），特殊机型可侧装（需咨询厂家）
间距要求：
单机：上下≥120mm、左右≥30mm、正面≥50mm
并排安装（特定机型）：驱动器间距≥2mm，需设置 L8-35=1
环境限制：
温度：开放型（IP20）-10~50℃，封闭型（UL Type1）-10~40℃
海拔：≤1000m（超 1000m 每 100m 降容 1%）
污染等级：≤2 级（无粉尘、油污、腐蚀性气体）
2. 电气安装
电路类型 接线要求 关键端子
主电路 动力线截面≥0.75mm²（控制回路），拧紧扭矩 3.6-41.5N・m R/L1/S/L2/T/L3（输入）、U/T1/V/T2/W/T3（输出）
控制电路 屏蔽双绞线，最长 3m，与动力线间距≥30cm S1-S8（多功能输入）、A1-A3（模拟输入）、FM/AM（模拟输出）
接地 电机侧接地端子必须接地，屏蔽层单端接地 FG（驱动器接地）、电机机壳接地
开机与参数配置

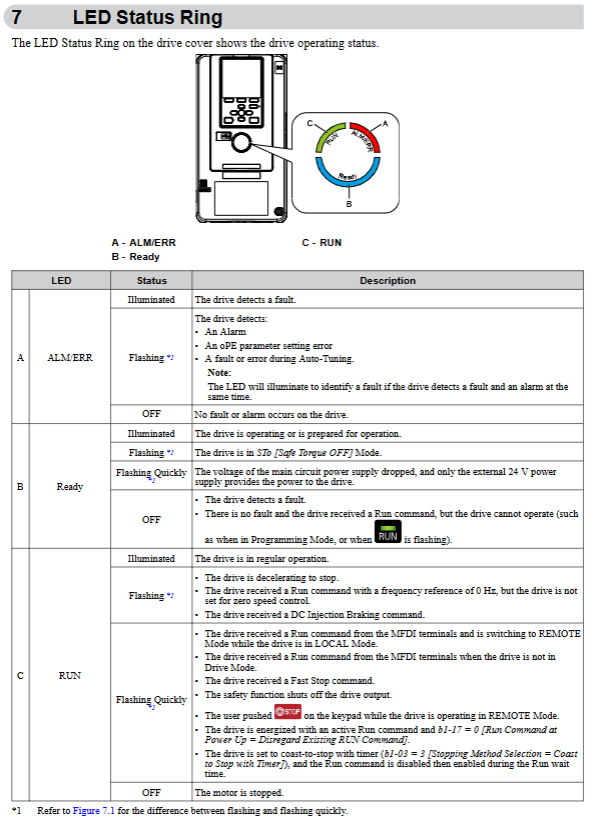

1. 键盘操作
核心组件：RUN/STOP 键（本地启停）、LO/RE 键（本地 / 远程切换）、RESET 键（故障复位）
模式说明：
LOCAL 模式：键盘控制转速和启停
REMOTE 模式：外部端子或通信控制（参数 b1-01/b1-02 设置）
显示屏：支持多语言（含中文），显示频率、电流、故障代码
2. 初始化流程
上电后进入 Initial Setup 界面，设置日期 / 时间（需安装 CR2016 电池）
运行 Setup Wizard，录入电机铭牌参数（额定功率、电压、电流、频率）
执行 Auto-Tuning：
旋转调谐（T1-01=0）：需脱离负载，电机转速为额定频率的 50% 以上
静止调谐（T1-01=1）：无需脱离负载，自动计算电机参数
空载试运转：确认电机转向、无异常振动 / 异响
加载运行：验证加速 / 减速时间（C1-01/C1-02）、过载能力
3. 核心参数配置
参数代码 参数名称 功能说明 典型设置
A1-02 控制方式选择 切换 V/f/OLV/EZOLV 0（V/f，通用场景）
C1-01 加速时间 1 从 0 到最大频率的时间 10.0s（默认，可按负载调整）
C6-01 duty 模式选择 恒转矩 / 变转矩切换 0（Heavy Duty，恒转矩）
E2-01 电机额定电流 匹配电机铭牌电流 按实际电机参数录入
L1-01 电机过载保护 电子热保护模式 2（恒转矩 10:1 调速范围）
4. 控制方式对比
控制方式 参数设置 适用场景 核心优势
V/f 控制 A1-02=0 风机、泵、多电机联动 通用性强，无需电机参数
开环矢量（OLV） A1-02=2 高精度转速控制 无速度反馈，低速转矩大
EZ 矢量 A1-02=8 普通变 speed 场景 简化设置，无需精细调谐
故障排查
1. 常见故障及解决方案
故障代码 故障名称 常见原因 解决方案
oC 过流 输出短路、负载过重、加速时间过短 检查接线、减轻负载、增大 C1-01
ov 过压 减速时间过短、制动电阻损坏 增大减速时间、更换制动电阻、启用 L3-04（失速防止）
oL1 电机过载 电机负载超额定、转速过低 减轻负载、使用强制冷却电机、修正 E2-01 参数
oL2 驱动器过载 驱动器容量不足、低速高转矩 更换大容量机型、减轻负载
GF 接地故障 输出侧接地短路、电机绝缘损坏 检查接线、测试电机绝缘电阻（≥10MΩ）
STo 安全转矩 OFF 安全输入端子断开 检查 H1/H2/HC 接线、复位安全控制器
2. 故障复位流程
移除故障源（如断电检查接线、减轻负载）
等待驱动器电容放电（指示灯熄灭）
按键盘 RESET 键，或断电重启
若反复出现，检查参数配置或联系厂家维修
合规与报废
合规标准：符合 IEC/EN 61800-5-1、UL 508C、CSA C22.2 No.100
报废要求：
分离电池（CR2016）和 microSD 卡，单独按法规处置
SD 卡需物理销毁或数据擦除，防止信息泄露
驱动器主体按工业废弃物分类回收
