YASKAWA GA500 系列交流微型变频器
时间: 2025-12-29浏览次数：
YASKAWA GA500 系列交流微型变频器
YASKAWA GA500 系列交流微型变频器
产品基础信息
1. 产品定位与规格
产品名称：YASKAWA GA500 系列交流微型变频器（AC Micro Drives for Industrial Applications）

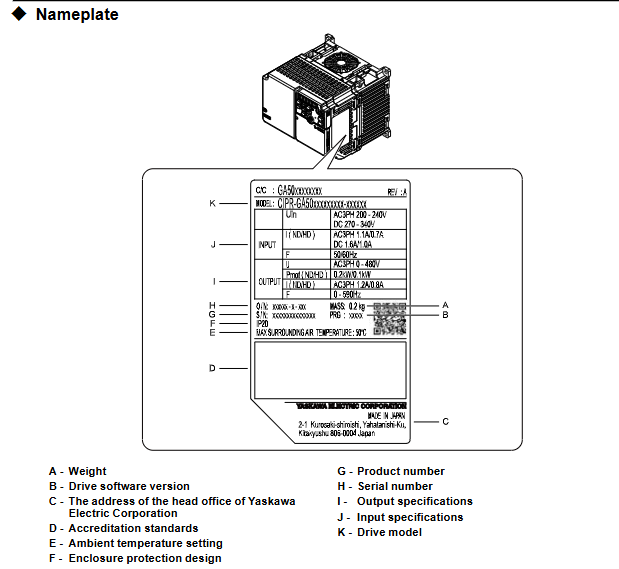

型号标识：CIPR-GA50Cxxxxxxxx，核心规格分类如下：
电压等级 输入类型 功率范围 关键参数
200V级 单相 0.1-4.0千瓦 马克斯
200伏C 三相 0.1-22千瓦 速度控制范围 1:40~1:100
400V级 三相 0.37-30千瓦 防护等级 IP20/UL 开放型
核心特性：支持 5 种控制方式，适配感应电机、PM 电机（含 IPM/SPM）、同步磁阻电机（SynRM），具备自动调谐、能量节约、动态制动等功能。
2. 核心术语定义
关键缩写：OLV（开环矢量控制）、PM（永磁同步电机）、MFAI（多功能模拟输入）、MFDO（多功能数字输出）、ND（正常负载）、HD（重载）
安全标识：DANGER（致命危险）、WARNING（严重危险）、CAUTION（轻微伤害）、NOTICE（设备损坏）
安装规范
1. 机械安装要求
环境条件：室内使用，污染等级 2，海拔≤1000m（超 1000m 每 100m 降容 1%），振动≤1G（10-20Hz）/0.6G（20-55Hz）
安装间隙：单台驱动上下≥100mm、左右≥30mm； 并排安装需设置 L8-35=1，水平安装部分型号需外接冷却风扇（如 B001-B012 需 0.18m³/min 风量风扇）
拆装操作：前盖 / 键盘需用指定规格螺丝刀（刃宽≤2.5mm），避免触碰内部电容（断电后需等电压≤50Vdc）
2. 电气安装规范
主电路接线：
端子功能：R/L1/S/L2/T/L3（输入）、U/T1/V/T2/W/T3（电机输出）、B1/B2（制动电阻）、接地端子（200V 类≤100Ω，400V 类≤10Ω）
wire 规格：200V 单相 B001 型号推荐 2.5mm²，400V 三相 4060 型号推荐 25mm²，拧紧扭矩 0.5-5.5N・m（依端子尺寸）
控制电路接线：
信号模式：MFDI 支持 Sink/Source 模式，通过 SC-SP/SC-SN 跳线切换
接线要求：屏蔽双绞线，长度≤50m，与主电路间距≥30cm，避免电磁干扰
启动与调试流程
1. 操作准备
参数设置：
通用设置模式（SrUP）：含控制方式（A1-02）、加减速时间（C1-01/C1-02）、电机参数（E2-01~E2-04）等 26 项核心参数
应用预设（A1-06）：针对特定场景自动优化参数，需配合初始化（A1-03=2220/3330）

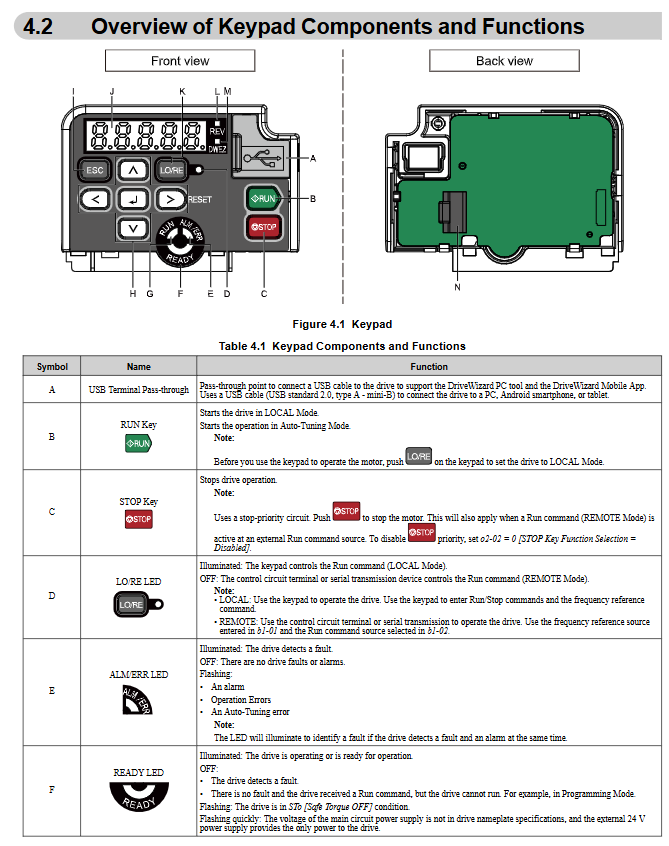

键盘操作：支持 LOCAL/REMOTE 切换，RUN/STOP 键（STOP 键优先级可通过 o2-02 禁用），可备份 / 恢复参数（o3-01）
2. 自动调谐（Auto-Tuning）
调谐类型：
电机类型 调谐方式 参数设置 适用场景
感应电机 旋转调谐 T1-01=0 电机可脱开负载，需≥30% 空载率
感应电机 静止调谐 T1-01=1 电机无法旋转，负载≤30%
PM 电机 旋转调谐 T2-01=4 需脱开负载，自动检测电机参数
PM 电机 静止调谐 T2-01=1 电机固定，适用于无法旋转场景
前提条件：输入电机铭牌参数（额定功率、电压、电流、极数），调谐时禁用安全 disable 输入，避免人员靠近旋转部件。
3. 测试运行
空载测试：设置频率 6Hz 起步，逐步升至额定频率，检查电机转向、振动、电流（≤额定电流）
负载测试：验证加速 / 减速响应、转矩输出，通过 C4-01（转矩补偿）、n1-02（防振荡增益）微调参数
checklist：确认电源电压、接线正确性、保护参数（L1-01 电机过载保护）、控制信号有效性
标准合规与安全
1. 主要合规标准
欧盟 CE：符合 LVD（2014/35/EU）、EMC（2014/30/EU）、机械指令（2006/42/EC），需启用内置 EMC 滤波器（型号后缀 E）并正确接地
美加 UL：符合 UL 61800-5-1，分支电路保护需用指定熔断器（如 B001 用 FWH-25A14F），控制电路需用 UL 认证 2 类电源
中国 RoHS：限制铅、汞等有害物质，提供有害物质清单
2. 安全核心要求
电气安全：断电后等待≥5 分钟，禁止带电接线 / 拆盖，接地 wire 截面≥10mm²（铜芯）
机械安全：吊装时禁止抓握键盘 / 前盖，安装区域无易燃物，紧急停止电路需独立于变频器
功能安全：Safe Disable 输入（H1/H2/HC）需用 Source 模式，接线长度≤30m
运行与维护
1. 网络通信
支持协议：MEMOBUS/Modbus（RS-485），波特率最高 115.2kbps，支持主从配置，可与 PLC 通信
通信设置：终端电阻通过 DIP 开关 S2 启用，最后一台从机需置 ON，消息格式含地址、功能码、数据段
2. 故障排查
常见故障：ov（过压）、oL1（电机过载）、STPo（电机失步）、oC（过流）
排查流程：故障发生后先断电冷却，检查接线→参数设置→负载状态→电机绝缘，通过 U1-xx 监控运行数据（输出频率 / 电流 / 电压）
3. 维护与处置
定期检查：每日（运行状态、异响）、定期（冷却风扇更换，依型号 2-5 年）、存储（-20~70℃，防潮）
报废要求：遵循 WEEE 指令，分类处置电子部件与金属外壳，禁止随意丢弃含油 / 有害物质部件
关键参数汇总
参数类别 核心参数 默认值 调整范围 用途
控制方式 A1-02 0（V/f） 0-8 选择控制模式（V/f/OLV/PM 等）
电机保护 L1-01 依 A1-02 0-6 电机过载保护类型（恒转矩 / 变转矩）
加减速时间 C1-01/C1-02 1.0 0.01-3600年代 调整启动 / 停止平滑度
载波频率 C6-02 1（2kHz） 1 - 上限 平衡电机噪音与散热
制动电阻 L8-01 0（禁用） 0-1 启用 ERF 型制动电阻保护
