YASKAWA 1000 系列变频器
时间: 2025-12-26浏览次数：
YASKAWA 1000 系列变频器
YASKAWA 1000 系列变频器
核心概述
该文档是安川 V1000 系列矢量控制紧凑型变频器（型号 CIMR-VU）的西班牙语技术手册（手册编号 TOSP C710606 22B），涵盖 200V 单 / 三相（0.1-18.5kW）、400V 三相（0.2-18.5kW）机型，核心围绕设备全生命周期提供指导，包括接收检查、机械 / 电气安装、编程启动、故障排查、定期检修、外围设备适配等关键内容，强调安全操作规范与参数精准配置，支持普通感应电机和永磁同步电机（PM）控制，为工业场景下的安装调试、日常运维及故障解决提供全面技术支撑。
基础信息
产品定位：矢量控制紧凑型变频器，适用于泵、输送机、风机、压缩机、起重机等 7 类典型工业应用。
电压功率范围：200V 单相（0.1-5.5kW）、200V 三相（0.1-18.5kW）、400V 三相（0.2-18.5kW）。
文档用途：指导用户正确安装、操作、维护设备，明确用户需将手册传递给最终使用者。
版权声明：2008 年安川电机版权所有，未经书面许可不得复制、传播，产品信息可能随升级变更，不承担因误用信息导致的损失。
接收与检查
核心检查流程
外观与损伤检查：接收后确认设备无运输损坏，若有损伤需立即联系运输方。

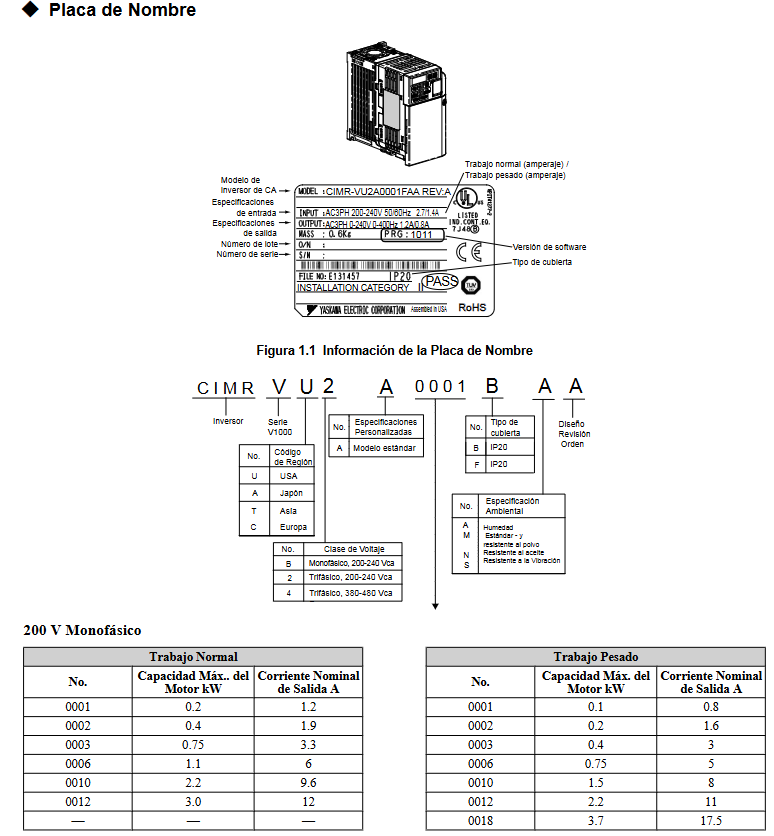

型号与铭牌核对：通过铭牌确认型号、输入输出规格、序列号与订单一致，铭牌包含工作模式（正常 / 重载）、电压等级、输出电流等关键信息。
机型与防护类型：变频器提供 IP20 / 敞开式（需安装在封闭面板内）和 IP20/NEMA1 型（可壁挂安装）两种防护类型，需根据安装场景选择。
部件识别
关键部件包括 LED 操作器、散热片、接线端子台、冷却风扇、通信端口等，不同防护类型和功率等级的部件布局存在差异，需对照手册图示确认。
机械安装

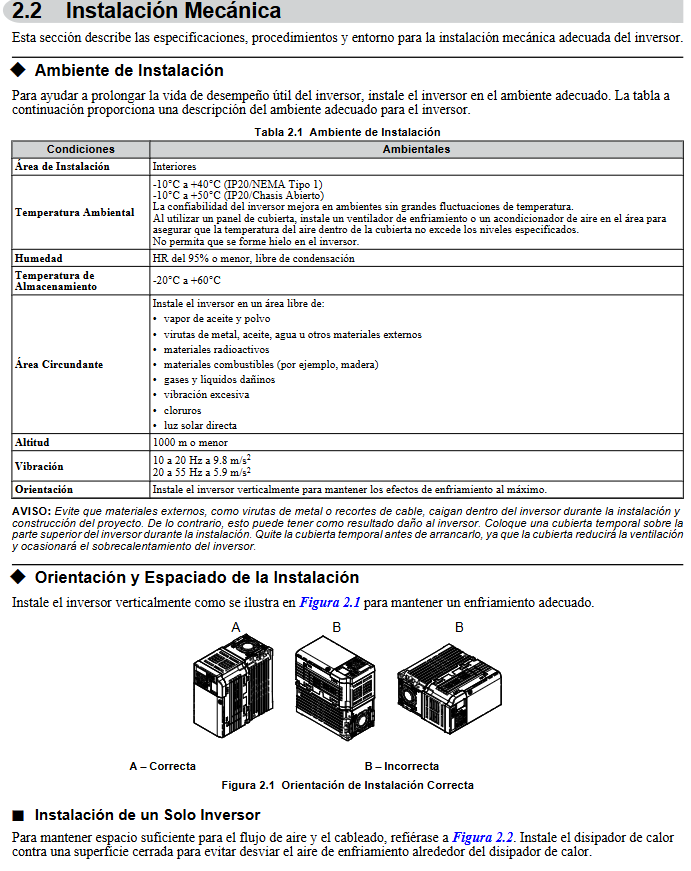

安装环境要求
环境条件：室内安装，温度范围为 IP20 敞开式（-10~50℃）、IP20/NEMA1 型（-10~40℃），湿度≤95% 无冷凝，海拔≤1000m，无粉尘、油污、强振动（10-20Hz≤9.8m/s²，20-55Hz≤5.9m/s²）。
禁忌环境：避免阳光直射、腐蚀性气体、放射性物质、易燃材料附近安装。
安装规范
安装方向：必须垂直安装以保证散热效果，禁止水平或倾斜安装。
间距要求：单台设备上下间距≥100mm、左右间距≥30mm；多台并排安装时相邻间距≥2mm，需降低额定功率并调整参数 L8-35。
尺寸与固定：不同型号变频器的外形尺寸、安装孔径不同，需根据手册表格选择适配的安装方式，固定扭矩需符合要求（如 M3 螺栓 0.5-0.6N・m）。
电气安装
接线安全与规范
接线前提：断电并等待电容放电完成，佩戴绝缘防护装备，避免线缆交叉干扰。
主电路接线：使用 600V 乙烯绝缘电缆，主电路端子（R/L1、S/L2、T/L3、U/T1、V/T2、W/T3 等）需按图示连接，接地要求为 200V 等级≤100Ω，400V 等级≤10Ω。

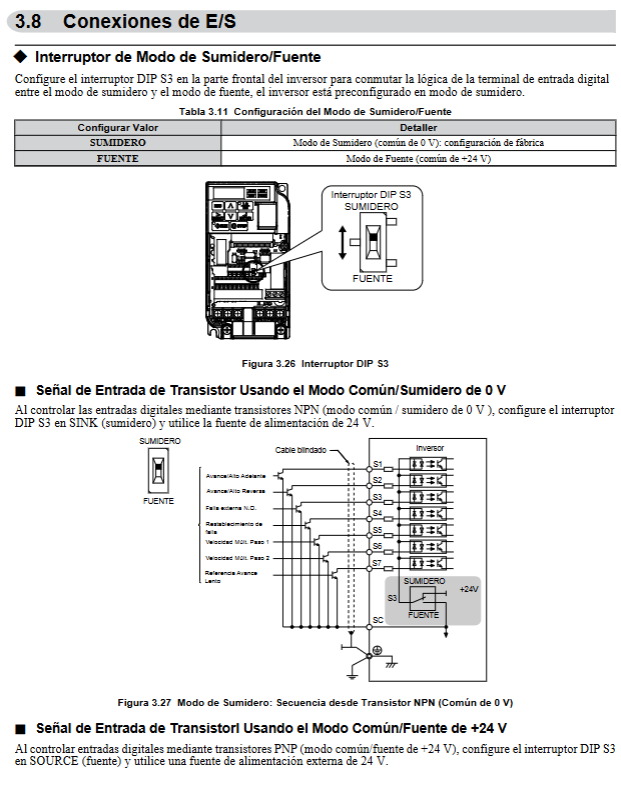

控制电路接线：使用屏蔽双绞线，避免与主电路线缆并行，屏蔽层需接地；控制电路端子包括数字输入 / 输出、模拟输入 / 输出、通信端子等，需按功能配置接线。
关键接线细节
制动电阻连接：仅可连接至 B1/B2 端子，需配合热继电器保护，避免过载烧毁。
通信接线：支持 MEMOBUS/Modbus 通信，需使用 RS-485/422 电缆，终端电阻通过 DIP 开关 S2 控制（末端设备需开启）。
线缆规格：根据变频器型号选择适配的线缆截面积（如 200V 单相 0.1kW 机型主电路线缆推荐 2mm²），接线后需拧紧端子，扭矩符合要求（如 M3.5 螺栓 0.8-1.0N・m）。
编程与启动操作
LED 操作器使用
操作器功能：包含数据显示区、ESC 键、RESET 键、RUN 键、上下方向键、STOP 键、ENTER 键、LO/RE 切换键，可实现模式切换、参数编辑、运行监控、故障复位等操作。
显示与指示灯：RUN 指示灯显示运行状态，LO/RE 指示灯显示本地 / 远程模式，ALM 指示灯显示故障状态，通过数字显示区查看频率、电流、参数等信息。
核心编程设置
控制模式选择：通过参数 A1-02 设置，支持 V/f 控制（0）、开环矢量控制（2）、永磁同步电机开环矢量控制（5）。
应用预设参数：通过参数 A1-06 选择 7 类应用预设（泵、输送机等），自动配置最优参数，简化调试。
基础参数配置：包括加速 / 减速时间（C1-01~C1-11）、载波频率（C6-02，2-15kHz 可选）、电机参数（E2-01~E2-12，可通过自动调整功能配置）、频率指令来源（b1-01）等。
启动流程
初始化设置：根据应用场景选择控制模式、应用预设，初始化参数（A1-03）。
自动调整（Auto Ajuste）：分为旋转型（电机旋转，适配开环矢量控制）、静止型（电机不旋转，适配 V/f 控制），用于自动配置电机参数，确保控制精度。
试运行：无负载测试（确认电机转向、加速 / 减速平稳性）→ 带负载测试（验证运行状态与参数有效性）→ 点动操作（FJOG/RJOG 功能，6Hz 低速测试）。
故障排查
故障分类与警示
故障类型：包括过流（oC）、过压（ov）、过载（oL1/oL2）、过热（oH）等硬件故障，通信错误（CE）、参数错误（oPE）等操作错误，以及 Auto Ajuste 过程中的调整错误。
警示方式：故障时 LED 操作器显示故障代码，ALM 指示灯常亮；轻微故障或告警时 ALM 指示灯闪烁。
常见故障解决方案
过压（ov）：延长减速时间（C1-02 等）、加装制动电阻、启用过压抑制功能（L3-11=1）、检查输入电压尖峰。
过流（oC）：检查电机绝缘与接线、减轻负载、延长加速时间、降低载波频率、确认电机类型与控制模式匹配。
过载（oL1）：减少负载、延长加速 / 减速时间、检查电机额定电流配置（E2-01）、确认电机散热系统正常。
参数错误（oPE）：核对参数配置逻辑（如载波频率与线缆长度匹配）、恢复默认参数后重新配置。
故障复位方式
手动复位：通过操作器 RESET 键复位。
自动复位：配置参数 L5-01 设置自动重试次数。
断电复位：断开电源≥5 分钟后重新上电（适用于严重故障）。
定期检修与维护
检修周期与项目
日常检查：外观清洁、运行声音、散热情况、端子紧固状态。
定期检查：每 6 个月～1 年检查电缆老化、冷却风扇运行状态、电容与 IGBT 状态（通过 U4-05/U4-07 监控）。
维护周期：冷却风扇寿命到期（U4-04≥90%）需及时更换；电容、IGBT 达到维护阈值时更换。
关键部件维护
冷却风扇：定期清理扇叶灰尘，损坏或老化时更换，更换后复位参数 o4-03=0。
端子与线缆：检查接线紧固性，避免松动导致过热；老化线缆及时更换，确保绝缘性能。
变频器更换：更换时可通过可拆卸端子台转移参数配置，减少重新编程工作量。
外围设备与选项
外围设备适配
保护类设备：需安装 Molded Case 断路器（MCCB）、漏电断路器、热继电器（OL）等，符合当地电气规范。
滤波与电抗器：可加装输入滤波器、EMC 滤波器、交流 / 直流电抗器，减少电磁干扰，改善输入电流波形。
通信选项
支持 MEMOBUS/Modbus 通信协议，可通过扩展通信卡实现更多总线协议适配，接线需遵循通信规范，配置相应参数（如波特率、地址）。
技术规格与参数列表
核心规格
输出特性：电压范围 0 - 输入电压，频率范围 0-400Hz，过载能力为正常工作模式 120%/60s，重载模式 150%/60s。
保护功能：包含过流、过压、过载、过热、缺相、接地故障等多重保护。
参数列表
参数分组：分为初始化参数（A）、应用参数（b）、调整参数（C）、电机参数（E）、端子功能参数（H）、保护功能参数（L）、监控参数（U）等，涵盖控制模式、运行参数、保护阈值等所有可配置项，每个参数标注了默认值、配置范围与功能说明。
关键技术要点
电机适配
支持普通感应电机与永磁同步电机（PM），永磁同步电机需配置电机代码（E5-01）及相关参数（E5-02~E5-24），启用速度搜索功能（b3-01=1）。
电机参数配置：需准确输入电机额定电流、极数、额定功率等信息，或通过 Auto Ajuste 功能自动获取，确保控制精度。
控制模式差异
V/f 控制：适用于普通调速场景（如风机、泵），结构简单，支持多电机控制。
开环矢量控制：适用于高精度调速、高启动转矩场景（如输送机、起重机），需配合 Auto Ajuste 优化参数。
永磁同步电机控制：高效节能，适用于转矩可变且对能效要求高的场景，需专用参数配置。
安全操作核心禁忌
禁止事项：带电接线 / 插拔部件、使用单相电机、遮挡散热口、修改变频器内部电路、使用不匹配电压电源。
必须事项：接地可靠、断电放电后操作、合格人员操作、按规范紧固端子、定期维护冷却系统。
