YASKAWA MEMOCON-SC 2000 系列可逆计数器模块
时间: 2025-12-26浏览次数：
YASKAWA MEMOCON-SC 2000 系列可逆计数器模块
YASKAWA MEMOCON-SC 2000 系列可逆计数器模块

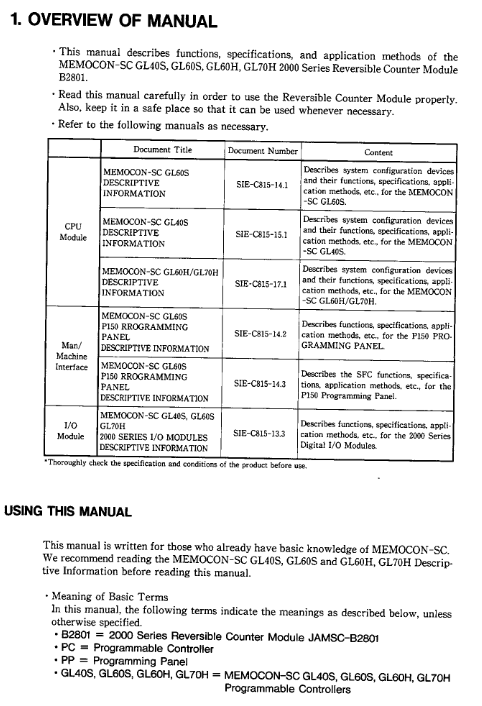

核心定位
适用产品：可逆计数器模块 B2801（型号 JAMSC-B2801）
核心用途：工业场景下的脉冲计数、信号比较、数据采样与存储，输出外部巧合信号
适配设备：MEMOCON-SC 系列 CPU 模块（GL20、GL60S）
核心规格参数
类别 关键参数 具体说明
环境规格 工作温度 0-55℃（存储温度 - 20-85℃）
湿度 10-90% RH（无冷凝）
抗振 / 抗冲击 符合 JIS C0911/C0912 标准
性能规格 计数位数 GL20：6 位（0-999,999）；GL60S：8 位（0-99,999,999）
计数速度 X1 模式 50kpps、X2 模式 100kpps、X4 模式 200kpps
计数器路数 2 路独立计数器电路
输入电压 支持 5V、12V、24V 脉冲输入
输出能力 开路集电极输出，最大负载 29V/250mA
物理规格 尺寸（mm） 38（宽）×250（高）×104（深）
重量 约 0.6kg
功耗 5VDC±3%，0.25A
四大计数器功能
（1）比较计数器
核心功能：脉冲计数（支持进位 / 借位），通过当前值与预设值比较输出巧合信号
巧合模式：3 种（当前值＞预设值、当前值＝预设值、当前值＜预设值）
关键特性：上电 / 复位后当前值与预设值清零，输出禁用时可复位巧合信号
（2）循环计数器
核心功能：当前值达到预设值或计数宽度时自动清零，循环计数
默认参数：上电后预设值与计数宽度自动设为 100
关键特性：计数宽度设为 0 时计数器停留在 0，不执行加减计数
（3）采样计数器
核心功能：接收外部采样信号时锁存当前值，存储至输入寄存器
采样要求：采样周期≥10ms，脉冲宽度≥5ms
存储分配：计数器 1 数据存于 1-2 号输入寄存器，计数器 2 存于 3-4 号
（4）存储计数器
核心功能：外部采样信号触发时锁存当前值，最多存储 999 组数据，支持指定地址读取
关键特性：存储数达到预设值时输出巧合信号，输出禁用时清空存储数据
读取方式：通过指针命令指定地址，仅在命令 ON 时读取存储数据
I/O 接口配置

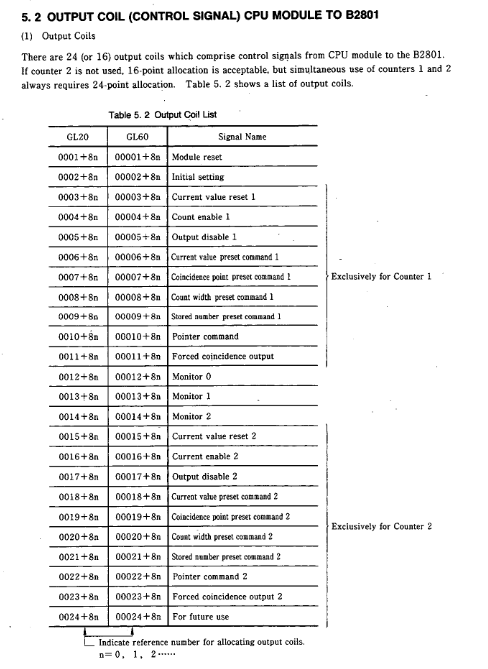

（1）输出线圈（CPU→B2801）
分配数量：24 点（双计数器）/16 点（单计数器）
核心信号：模块复位、初始设置、计数使能、输出禁用、预设命令等
有效方式：部分命令（如模块复位）为 OFF→ON 有效，部分（如计数使能）为 ON 有效
（2）输入继电器（B2801→CPU）
分配数量：16 点（双计数器）/8 点（单计数器）
核心信号：就绪（READY）、预设确认（ACK）、进位 / 借位、巧合输出、扫描时间错误等
响应特性：进位 / 借位信号仅保持 1 个扫描周期
（3）I/O 寄存器
输出寄存器：4 个，1-2 号对应计数器 1，3-4 号对应计数器 2，存储预设值与初始设置
输入寄存器：4 个，存储监控数据（当前值、采样值、存储数据等），支持多模式监控
安装与布线规范
（1）安装要求
环境限制：禁止阳光直射、冷凝、腐蚀气体、剧烈振动环境
安装操作：模块固定螺丝紧固扭矩达标，未使用插槽需盖防尘盖
开关设置：SW1 用于切换计数位数（OFF=6 位，ON=8 位），SW2 未使用
（2）布线要求
线缆选择：信号线路使用屏蔽双绞线，长度≤30m（50kpps 时）
抗干扰措施：与动力线间距≥30cm，屏蔽层单点接地，外部电源加装滤波器
端子接线：脉冲输入、外部采样、计数使能等信号需按端子定义接线，避免接错
测试运行与故障处理
（1）测试运行流程
上电前检查：开关设置、端子接线、电压等级正确性
上电自检：RDY 指示灯亮表示模块正常（自检约 0.8 秒）
功能验证：操作脉冲发生器，观察 PHA/PHB（脉冲输入）、INC/DEC（计数方向）指示灯状态
（2）常见故障排查
故障现象 常见原因 处理措施
不计数 计数使能未激活、脉冲输入模式错误、接线错误 检查输出线圈 “计数使能” 状态、初始设置中的脉冲模式、端子布线
计数数值错误 计数位数设置错误、脉冲计数模式错误、外部干扰 确认 SW1 开关位置、初始设置参数、布线抗干扰措施
巧合输出异常 预设值设置错误、输出禁用未关闭 核对预设值参数、确保输出禁用线圈为 OFF
RDY 灯熄灭 ROM/RAM 错误、WDT 超时 模块复位或断电重启，无效则更换模块
安全规范
操作安全：布线与维护需断电，禁止触摸带电端子，避免电击
人员要求：安装、布线需由专业人员执行，避免接线错误引发火灾或设备损坏
禁止改装：不得拆解或修改模块，改装产品不享受保修且可能引发安全风险
