YASKAWA机器控制器MP2000系列
时间: 2025-12-26浏览次数：
YASKAWA机器控制器MP2000系列
YASKAWA机器控制器MP2000系列
核心定位
适用产品：JAPMC-CM23型号通信模块，含 6 个子型号：218IF-01、218IF-02、217IF-01、260IF-01、261IF-01、215AIF-01
适配控制器：MP2000 系列机器控制器（MP2100M、MP2200、MP2300、MP2500MD）
核心功能：支持多协议工业通信、设备间数据传输、工程调试与维护，适配 RS-232C、以太网、DeviceNet 等多种接口
硬件规格与安装配置
1. 模块核心参数
模块型号 通信接口 关键规格 防护等级 重量
218IF-01 RS-232C + 以太网（10Base-T） 串口最高 19.2kbps；以太网 10Mbps，TCP/UDP 协议 IEC IP00 85g
218IF-02 RS-232C + 以太网（10Base-T） 支持以太网（LP）模式，更大工程消息尺寸 IEC IP00 -
217IF-01 RS-232C + RS-422/485 串口最高 19.2kbps，半双工 / 全双工可选 IEC IP00 -
260IF-01 RS-232C + DeviceNet 支持 DeviceNet 主从通信，显式 / 隐式消息 IEC IP00 -
261IF-01 RS-232C + PROFIBUS 适配 PROFIBUS 协议，工业总线通信 IEC IP00 -
215AIF-01 RS-232C + MPLINK/CP-215 支持令牌传递机制，链路通信功能 IEC IP00 -
2. 安装与布线要求
环境条件：工作温度≤55℃，无腐蚀性气体，振动≤9.8m/s²，避免阳光直射与冷凝
安装规范：模块需按导轨对齐插入控制器插槽，螺栓紧固扭矩 2.94N・m；未使用插槽需安装防尘盖
布线要求：控制信号与动力线间距≥30cm，接地线尽量短（单点接地）；RS-422/485 采用 4 线制布线，两端需接 120Ω 终端电阻
端口防护：FG 端子需可靠接地，电缆屏蔽层与设备外壳连接，避免电磁干扰
通信模式与协议体系
1. 三大通信模式
消息通信：通过 MSG-SND/MSG-RCV 函数触发，支持主从式数据交互，适配多协议（MEMOBUS、MELSEC 等）
工程通信：用于 MPE720 编程软件与控制器的调试通信，支持串口、以太网等接口
链路通信：仅适用于 215AIF-01 模块，自动定时传输预设 I/O 数据，基于令牌传递机制
2. 核心通信协议
协议名称 适用接口 核心特点 应用场景
MEMOBUS 串口 / 以太网 YASKAWA 标准协议，主从式通信，支持线圈 / 寄存器读写 同品牌设备间数据传输
Extended MEMOBUS 以太网 / MPLINK 扩展版 MEMOBUS，支持最大 508 字数据传输 大数据量工业通信
MELSEC 串口 / 以太网 适配三菱 MELSEC PLC，支持 CPU 间通信、缓冲通信 跨品牌 PLC 互联
MODBUS/TCP 以太网 工业通用协议，客户端 / 服务器模式 跨厂商设备兼容通信
OMRON 串口 适配欧姆龙 SYSMAC PLC，Host Link 模式 欧姆龙设备集成
Non-procedure 全接口 无预设协议，直接传输连续寄存器数据 自定义协议场景
DeviceNet 260IF-01 模块 设备网协议，支持显式 / 隐式消息 工业总线设备互联
软件配置与编程实现
1. 基础配置流程
通信管理器设置：配置逻辑端口（最多 16 个），选择串口 / 以太网 / CP-215 等端口类型，设置波特率、IP 地址等参数
自配置执行：通过控制器 DIP 开关或 MPE720 软件触发，自动识别模块并生成配置文件
MPE720 参数设置：启动编程软件，配置项目通信参数（逻辑端口、IP 地址、协议类型）
传输定义配置：针对不同模块设置传输协议、主从模式、数据地址、超时时间等
2. 核心编程函数

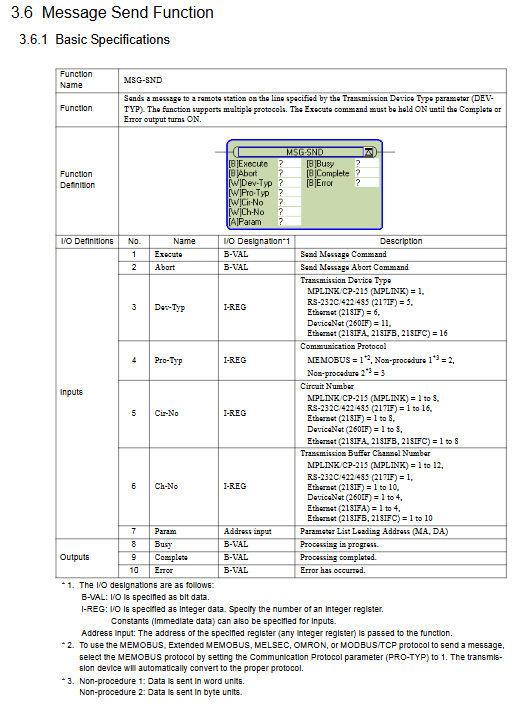

MSG-SND（消息发送函数）：向远程设备发送数据，支持多协议选择，核心参数包括执行位、设备类型、协议类型、电路号、参数列表地址
输入参数：Execute（启动发送）、Abort（中断发送）、Dev-Typ（设备类型）、Pro-Typ（协议类型）等
输出参数：Busy（处理中）、Complete（发送完成）、Error（发送错误）
MSG-RCV（消息接收函数）：接收远程设备数据，支持自动接收 / 手动接收切换，核心参数与发送函数对应
支持数据偏移存储、接收范围限制，可监控通信状态与错误信息
3. 编程示例场景
218IF-01 以太网通信：Master（IP192.168.1.2）与 Slave（IP192.168.1.3）通过 UDP 传输 100 字数据，采用 Extended MEMOBUS 协议
MELSEC PLC 连接：读取三菱 PLC 的 D0000-D0063 寄存器数据，存储至控制器 MW10000-MW10063，通过 MELSEC 协议自动转换
非过程协议通信：单向传输 254 字连续寄存器数据，无响应机制，适用于自定义协议交互
各模块详细操作（以 218IF-01/02 为例）
1. 218IF-01 模块
接口规格：RS-232C（9 针 D-sub）+ 以太网（RJ-45），支持 TCP/UDP 协议
关键设置：
以太网参数：IP 地址（默认 192.168.1.1）、子网掩码 255.255.255.0、端口号 256-65535
串口参数：数据位 7/8 位、校验位（奇 / 偶 / 无）、停止位 1/2 位、波特率 9600/19200bps
通信示例：模块间以太网连接，Master 通过 MSG-SND 读取 Slave 的 MW00000-MW00063 数据，存储至本地 MW01000-MW01063
2. 218IF-02 模块
核心优势：支持以太网（LP）模式，工程消息尺寸更大，通信速度更快
特有设置：逻辑端口选择 Ethernet（LP），工程端口设为 9999，IP 地址与 218IF-01 兼容
连接示例：与个人计算机以太网连接，通过 MPE720 软件进行工程调试，支持高速数据传输
维护与故障处理
1. 定期维护要点
日常检查：端子紧固、散热片清洁（压缩空气吹扫）、电缆无破损
部件更换周期：冷却风扇 2-3 年、平滑电容 5 年、电机轴承 2 年 / 12000 小时、熔断器 10 年
安全操作：维护前必须断电，等待电容放电（CHARGE LED 熄灭）；使用绝缘工具，禁止触摸 CMOS 元件
2. 常见故障排查
故障现象 常见原因 处理措施
通信超时（ERROR 灯亮） IP 地址冲突、端口号错误、传输参数不匹配 检查网络配置，统一波特率 / 校验位等参数
数据传输错误 接线松动、屏蔽层未接地、电磁干扰 重新紧固端子，优化布线（远离动力线），接地整改
硬件故障（ERR 灯闪烁） ROM/RAM 错误、模块未识别 执行自诊断测试，更换控制板，重新安装模块
以太网连接失败 网线破损、交换机故障、IP 配置错误 更换网线，检查交换机状态，确认 IP 在同一网段
3. 故障复位方式
触发复位输入信号、按操作器 [RESET] 键、关闭主电路电源重启
复位前提：排除故障原因，关闭外部运行指令（FWD/REV/ORT）
