Yaskawa VARISPEED-626M5变频器
时间: 2025-12-26浏览次数：
Yaskawa VARISPEED-626M5变频器
Yaskawa VARISPEED-626M5变频器
产品概述
1. 核心定位与型号
产品类型：VARISPEED-626M5 变频器（矢量控制）+ VS-656MR5 功率再生转换器，主打工业电机高精度驱动
电压等级与功率范围：
电压等级 功率范围 适配电机
200V 级 3.7kW-37kW（5HP-50HP） 50Hz/60Hz 三相交流电机
400V 级 5.5kW-45kW（7.5HP-60HP） 50Hz/60Hz 三相交流电机
核心控制特性：正弦波 PWM 矢量控制，支持速度 / 扭矩控制，伺服模式可选
2. 关键性能参数
调速性能：调速范围 40r/min 至电机最高转速（最高可达 8000r/min），转速精度≤0.2%（额定转速）
过载能力：120% 额定电流 / 1 分钟，200% 额定电流 / 1 秒（转换器）
控制响应：软启动时间 0.1-180 秒可调，扭矩响应快速（通过比例增益 / 积分时间参数优化）
保护功能：过流、过压、欠压、过热、电机过载、编码器故障等 20 + 项保护
安装与接线规范
1. 安装要求
环境条件：温度 0-55℃（散热片进气温度≤45℃），湿度 5%-95%（无凝露），海拔≤1000m
安装方式：垂直安装，散热间距要求：
散热片外置型：前后≥120mm，左右≥5mm
开放 chassis 型：前后≥150mm，左右≥50mm
防护等级：IEC IP00，室内安装（防腐蚀气体、粉尘）
2. 接线核心规范
主电路接线：
电源侧：必须串联 MCCB（塑壳断路器）、AC 电抗器（抑制谐波）
输出侧：严禁接 AC 电源、相位超前电容，接线长度≤20m
接地：专用接地端子，独立接地（不与大电流设备共用），接地电阻≤10Ω（400V 级）/≤100Ω（200V 级）
控制电路接线：
信号类型：模拟量（0±10V 速度指令）、数字量（正反转、急停等）、编码器信号（RS-422A）
布线要求：与主电路间距≥30cm，使用屏蔽双绞线，屏蔽层单端接地
操作与控制功能
1. 运行模式与控制方式
运行模式：正转（FWD）、反转（REV）、点动（JOG，5% 额定转速）、伺服模式（SV）、绕组切换（CHW）、定位停止
控制方式：
控制方式 信号类型 核心参数
模拟量控制 0±10V 电压信号 输入阻抗 50kΩ，分辨率高
数字量控制 12 位 BCD / 二进制 支持 8 档内部速度设定（C1-41-C1-48）

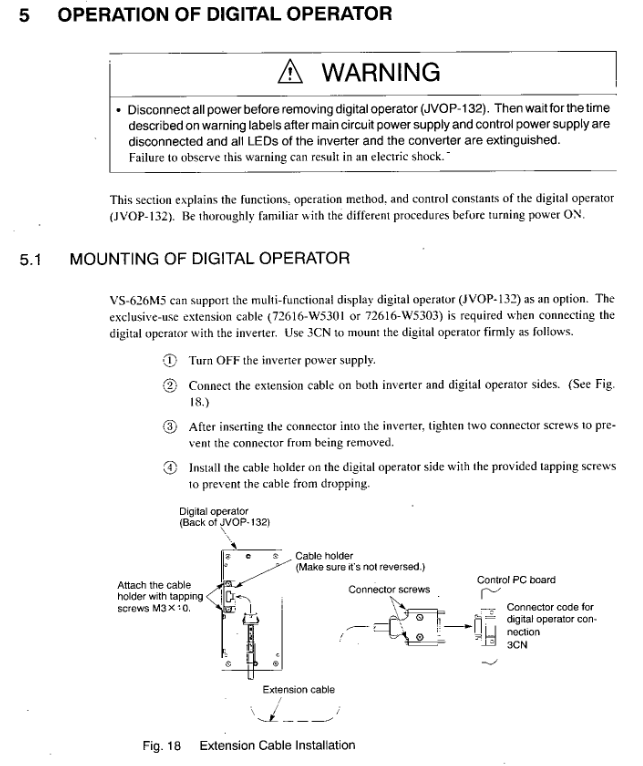

本地控制 数字操作器（JVOP-132） 支持参数修改、故障复位、点动运行
2. 关键操作流程
启动流程：控制电源→主电路电源→运行指令→缓慢提升速度指令
调试步骤：
通电自检（7 段 LED 显示 “-b” 为就绪）
电机转向检查（正转指令下电机逆时针旋转）
速度响应测试（加速 / 减速平滑性）
保护功能验证（过载、急停测试）
参数设置：核心参数包括额定转速（C1-26）、速度比例增益（C1-01）、软启动时间（C1-10），部分参数修改后需断电重启生效
维护与故障处理
1. 定期维护计划
易损件更换周期：
部件 更换周期 备注
冷却风扇 2-3 年 累计运行 20000 小时后检查
平滑电容 5 年 检查是否鼓包、漏液
电解电容（控制板） 5 年 按环境温度调整周期
电机轴承 12000 小时 / 2 年 按需润滑或更换
日常检查：端子螺丝紧固、散热片清洁（压缩空气吹扫）、电缆绝缘性
2. 故障诊断体系
故障显示：7 段 LED 交替显示故障发生序号与故障码（如 “2-01” 表示第 2 次故障为过流）
常见故障及处理：
故障码 故障名称 处理措施
AL-C1 过流 检查电机短路、接线松动、负载过载
AL-11 主电路过压 检查输入电压、再生制动回路
AL-30 编码器信号断开 检查编码器接线、屏蔽层接地
AL-42 电机热敏电阻断开 检查电机温度、热敏电阻接线
故障记录：变频器可存储 6 条故障记录，通过操作器查看，需手动清除
应用与适配场景
典型应用：机床主轴驱动、工业机械传动系统
适配外围设备：
检测元件：增量式编码器（RS-422A 接口）、磁性传感器
保护元件：MCCB、 magnetic contactor、AC 电抗器（型号 UZBA-B 系列）
显示元件：转速表（0-10V 输出）、负载率表
