Foxboro Evo FDSI Triconex积分器驱动器产品
时间: 2025-12-16浏览次数：
Foxboro Evo FDSI Triconex积分器驱动器产品
Foxboro Evo FDSI Triconex积分器驱动器产品
产品基础信息
项目 关键内容
产品名称 Foxboro Evo FDSI Triconex Integrator Driver
所属品牌 Foxboro（施耐德电气旗下，原 Invensys）
文档版本 PSS 31S-3A9 B3
核心定位 基于 TSAA 协议的集成驱动，实现 Triconex 安全控制器与 Foxboro 系统的数据交互与统一管理
核心协议 Triconex System Access Application（TSAA）协议，专为安全应用设计
核心载体 FBM232（单模块，非冗余）、FBM233（双模块，冗余）
核心功能与优势
（一）系统集成与数据交互
双向数据读写：支持 Foxboro 系统与 Triconex 控制器的实时数据交换，包括模拟量（整数 / IEEE 单精度浮点）、数字量的输入输出。
高效访问方式：可通过 TriStation 标签名或 Modbus 别名直接访问 Triconex 控制器的 I/O 点，无需额外适配。
批量操作支持：单条写入命令可实现多点写入，提升数据传输效率。
系统功能复用：直接支持 Foxboro Evo/I/A Series 的标准工厂管理功能（如启动、故障检测）与操作员显示界面，无需单独开发。
（二）冗余与可靠性设计
冗余配置：FBM233 双模块可组成冗余架构，分为主模块（Master）和跟踪模块（Tracker），模块间通过通信链路监控健康状态、共享设备信息。
故障切换：主模块故障时自动切换至跟踪模块，切换过程无数据丢失，也可通过 System Manager 手动触发切换。
故障维护：FBM 或网络故障时，更换模块或修复网络不会影响现场 I/O 信号的正常传输。
（三）诊断与监控能力
增强诊断监控（EnDM）：支持 Triconex Enhanced Diagnostic Monitor 软件集成，可从 Foxboro System Manager 直接启动，监控 Triconex 控制器的硬件、通信及应用状态。
诊断数据输出：所有 Triconex 设备的诊断数据通过 DCI 输入块提供，可快速开发 FoxView 过程图形展示诊断信息与状态。
连接检测：System Monitor 可实时检测设备连接状态，设备故障时 FDSI ECB201 对象会进入警告状态并触发系统报警。
（四）SOE 事件日志功能
事件采集：可收集 Triconex 系统产生的 Sequence of Events（SOE）消息，通过 Aprint 机制记录至 AIM*Historian 或 AlarmProvider 应用。
配置管理：SOE 配置信息（设备 IP、事件目的地、报警块、时区、SOE 点列表）存储于 XML 文件，独立于控制应用配置。
容量支持：TSAA 工作站驱动最多支持 10,000 个 Triconex 标签用于 SOE 数据采集。
软硬件兼容性与要求
（一）硬件兼容性
硬件类型 支持型号与要求
FBM 模块 FBM232（单模块，10/100 Mbps 以太网）、FBM233（冗余模块，10/100 Mbps 以太网）
Triconex 控制器 Tricon v9.7.x 及以上、Trident v1.2 及以上（不含 v2.0-2.1.1）、Tri-GP v2.1.2 及以上
通信模块 Tricon 需安装 NCM/TCM 模块、Trident 需安装 CM 模块
网络设备 支持交换机；Trident v3.0 CIM 模块不支持集线器
（二）软件与系统要求
类别 具体要求
Foxboro 系统版本 I/A Series 软件 v8.4 及以上、Control Core Services v9.0 及以上
操作系统 Windows XP®、Windows 7®、Windows Server® 2003、Windows Server® 2008 R2
配置软件 FDSI Configurator（配置以太网端口）、TriStation（配置 Triconex 设备）
诊断软件 Triconex EnDM v2.8.0+（需搭配 System Manager v2.5 + 实现直接启动）
关键技术参数
参数类别 具体规格
单 FBM 支持设备数 最多 10 台 Triconex 设备（实际数量取决于性能与配置）
DCI 连接容量 最多 2000 个（用于读写 Triconex 控制器数据）
数据点容量 最多 32,000 个数字 I/O 点，或最多 2,000 个模拟系统 / I/O 值（可混合配置）
数据扫描速率 最快 50 毫秒 / 次（不超过 Triconex 控制器自身扫描率，默认 200 毫秒 / 次）
通信超时设置 控制器 2 分钟未收到数据请求则停止发送数据
支持控制块 ECB 块（ECB200/FBM232、ECB202/FBM233、ECB201/Triconex 设备）；DCI 块（BIN、BOUT、IIN、IOUT 等 13 种，含冗余类型）

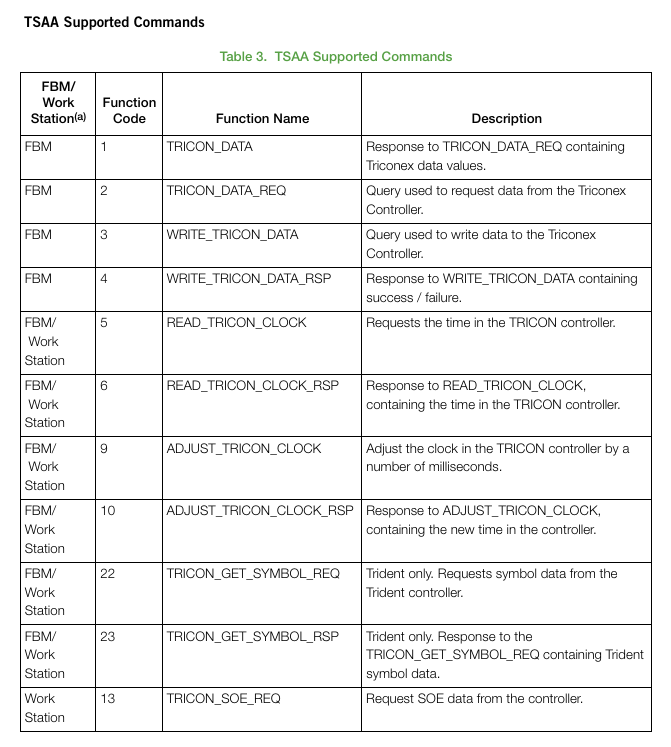

支持 TSAA 命令 13 种核心命令（如数据请求 / 响应、时钟读写 / 调整、SOE 数据请求等）
安装与配置
安装特性：驱动安装无需关闭系统软件或重启工作站 / 服务器；更新驱动时可直接下载至 FBM232/FBM233，不影响 Foxboro 系统其他部分运行。
配置工具：
驱动配置：使用 FDSI Configurator（需安装在兼容的工作站 / 服务器上）；
设备配置：使用 TriStation Configurator 配置 Triconex 控制器；
SOE 配置：通过 XML 文件维护 SOE 点与设备配置信息，独立于控制应用。

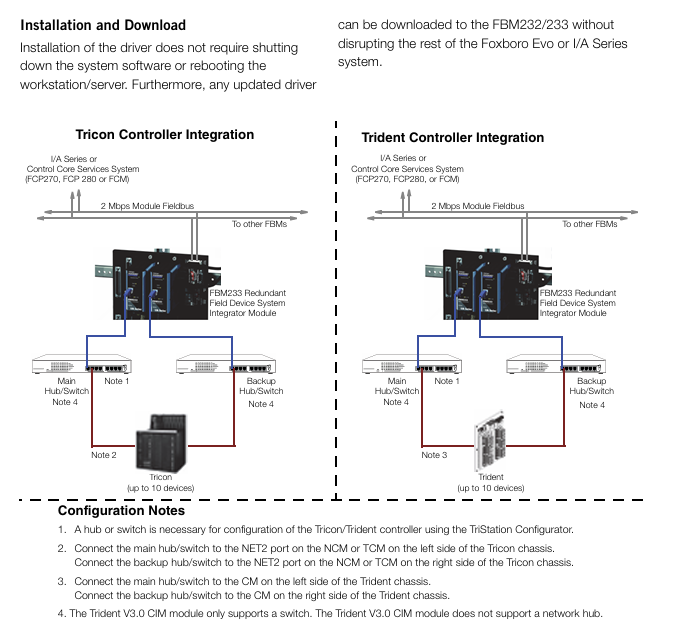

网络配置：
Triconex 控制器需通过主 / 备用集线器 / 交换机连接至 FBM；
Trident V3.0 CIM 模块仅支持交换机，不支持集线器。
关键问题
问题 1：FDSI Triconex Integrator Driver 的核心集成价值是什么？如何实现 Triconex 安全控制器与 Foxboro 系统的高效互联？
答案：核心集成价值在于无需单独开发接口即可实现 Triconex 安全系统与 Foxboro 自动化系统的深度融合，直接复用 Foxboro 系统的工厂管理功能、操作界面与诊断工具，降低集成成本并提升系统一致性。高效互联的实现方式：①基于 Triconex 专为安全应用设计的 TSAA 协议，通过 FBM232（单模块）或 FBM233（冗余模块）搭建 10/100 Mbps 以太网连接；②支持 TriStation 标签名或 Modbus 别名直接访问设备 I/O 点，单命令可实现多点写入；③驱动安装与更新无需停机，配置过程简单，单 FBM 最多可连接 10 台 Triconex 设备，满足中大型项目集成需求。
问题 2：该驱动在冗余配置与故障处理方面有哪些设计？如何保障数据传输的可靠性？
答案：冗余与故障处理设计：①硬件冗余：采用 FBM233 双模块组成主从架构，模块间实时监控健康状态、共享设备信息；②故障切换：主模块故障时自动切换至跟踪模块，切换无数据丢失，也支持手动切换；③维护便利性：FBM 或网络故障时，更换模块或修复网络不会影响现场 I/O 信号。数据传输可靠性保障：①通信链路冗余：通过主 / 备用集线器 / 交换机搭建双链路；②数据扫描机制：最快 50 毫秒 / 次的扫描速率（适配控制器能力），确保实时性；③超时保护：控制器 2 分钟未收到请求则停止发送，避免无效传输；④诊断预警：System Monitor 实时检测连接状态，DCI 块输出诊断数据，EnDM 工具监控设备状态，提前发现潜在故障。
问题 3：该驱动支持哪些 Triconex 控制器型号与系统环境？数据处理能力如何匹配不同规模的项目需求？
答案：控制器与系统环境兼容性：①支持的 Triconex 控制器：Tricon v9.7.x 及以上、Trident v1.2 及以上（不含 v2.0-2.1.1）、Tri-GP v2.1.2 及以上；②兼容的 Foxboro 系统：I/A Series v8.4 及以上、Control Core Services v9.0 及以上；③支持的操作系统：Windows XP/7/Server 2003/2008 R2。数据处理能力适配：①设备容量：单 FBM 最多支持 10 台 Triconex 设备，可通过多 FBM 扩展；②数据点容量：最多支持 32,000 个数字 I/O 点或 2,000 个模拟值，满足小型（单设备）至中大型（多设备集群）项目的信号采集需求；③连接容量：2000 个 DCI 连接可覆盖多设备的数据交互需求，SOE 日志支持 10,000 个标签采集，适配高要求的安全事件追溯场景。
