Schneider Tricon™ v9–v11 Systems 高容错可编程逻辑与过程控制器
时间: 2025-12-16浏览次数：
Schneider Tricon™ v9–v11 Systems 高容错可编程逻辑与过程控制器
Schneider Tricon™ v9–v11 Systems 高容错可编程逻辑与过程控制器
系统核心概述
产品定位：Tricon v9–v11 是施耐德电气旗下高容错控制器，专为安全关键应用设计，核心优势是故障容错能力，可在组件硬故障或瞬态故障下保持无差错控制。
核心架构：采用三重模块冗余（TMR），三个独立通道并行执行控制程序，通过硬件 / 软件机制对数字量输入输出进行多数表决，模拟量采用中值选择，确保数据完整性。
关键特性：支持在线安装维修、远程 I/O 扩展（通过 SRXM 模块最远 12 公里）、强化诊断监控、多协议通信互联。
国际认证：通过加拿大 CSA、美国 FM、德国 TÜV 莱茵、美国核管理委员会（NRC）等多项认证，符合 IEC 61508（SIL 1-3）、ATEX Zone 2 等标准。
硬件组件与配置
组件类型 关键型号 / 参数 核心功能
主底盘 8110（支持 6 组 I/O 模块）、8120E（增强型，支持 UCM 模块） 容纳主处理器、电源模块，提供 I/O 扩展总线
扩展底盘 8111（8 组 I/O 模块）、8121（低密度，支持 HART 模块） 扩展 I/O 容量，与主底盘间距≤30 米
远程底盘 RXM 8112 支持远程 I/O 扩展，最远 12 公里
主处理器（MP） 3006/3007（v9.0–9.5）、3008（v9.6–10.x）、3009（v11.x） 执行控制程序，管理 I/O 与通信，TriBus 速率最高 1000 Mbps

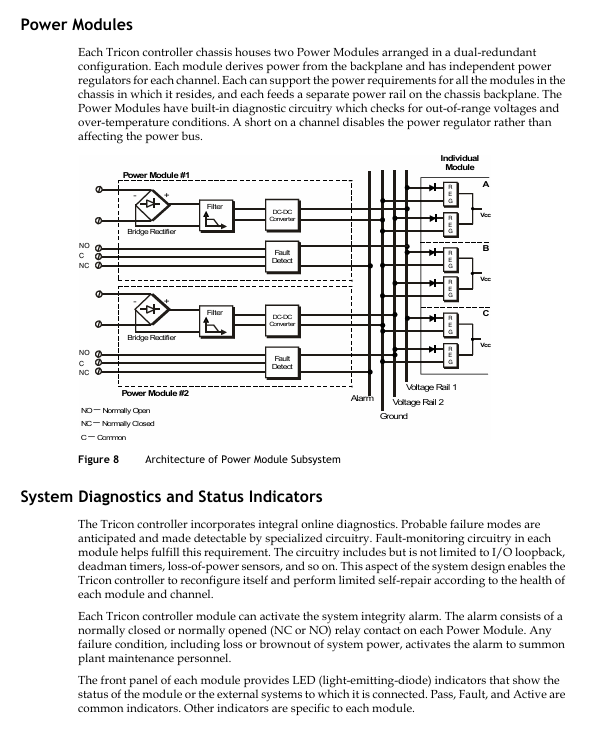

电源模块 8310（120 VAC/DC）、8311（24 VDC）、8312（230 VAC） 双冗余设计，单模块可支撑全底盘负载，输出 6.5 VDC
I/O 模块 模拟量输入（3700A/3703E）、数字量输出（3604E/3625）、热电偶输入（3708E）等 支持模拟量（0–10 VDC/4–20 mA）、数字量（24–115 VAC/DC）、脉冲信号采集与输出
通信模块 TCM（支持以太网 / Modbus）、UCM（对接 Foxboro Evo）、HART 模块（2770H/2870H） 实现与 DCS 系统、外部设备的通信，支持 OPC、GPS 时间同步
工作原理与容错机制
冗余工作流程：三个主处理器通道独立执行控制程序，通过 TriBus 同步数据，对数字量输入输出进行 “2/3 表决”，模拟量输入取中值，确保故障通道数据不影响最终结果。
容错能力：单通道硬件故障时，另外两个通道自动接管功能，故障模块可在线更换，无需中断受控过程；电源模块、通信链路均支持冗余配置。
数据处理：输入模块微处理器过滤信号、诊断故障，输出模块验证输出状态并诊断接线问题，主处理器通过 TriBus 实现数据同步与纠错。
核心功能与技术规格
硬件扩展能力
底盘扩展：最多 15 个，主底盘 + 扩展底盘 + 远程底盘组合
I/O 容量：模拟量输入 / 输出最多 1024/512 点，数字量输入 / 输出最多 2048 点，脉冲输入最多 80 点
远程扩展：通过 RXM/SRXM 模块，最远支持 12 公里远程 I/O 连接
通信与互联
支持协议：Modbus（RTU/ASCII）、TSAA、HART、TCP/IP、SNTP 等
互联系统：Foxboro I/A Series/Evo、Honeywell TDC-3000/UCN 等 DCS
通信速率：TriBus（4–1000 Mbps）、I/O 总线（375 Kbps）、以太网（10/100 Mbps）
诊断与维护
诊断工具：EnDM 软件集成，实时监控硬件状态、通信链路、程序运行
状态指示：每个模块配备 PASS/FAULT/ACTIVE 指示灯，支持故障定位
在线维护：模块可热插拔，更换时不中断现场 I/O 信号
环境适应性

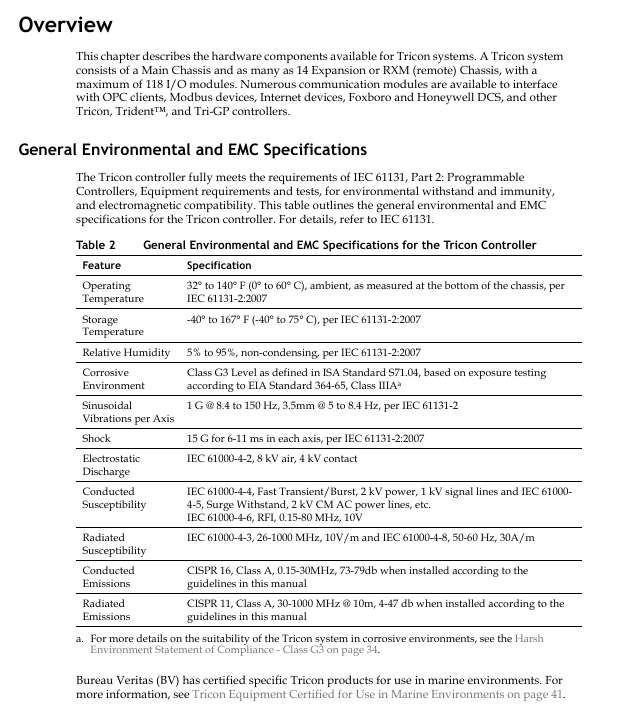

工作温度：0–60℃，存储温度：-40–75℃
湿度：5%–95%（无冷凝）
腐蚀等级：Class G3（符合 ISA S71.04 标准）
振动冲击：1 G（8.4–150 Hz）、15 G（6–11 ms）
适用场景与认证
典型应用
安全仪表系统（SIS）：化工、石油炼制的紧急停车联锁
核电应用：核 1E 级安全相关控制
marine 环境：符合 BV 船级社认证的船舶自动化
其他：消防气体检测、半导体制造安全控制
关键认证
电气安全：CSA C22.2 No. 61010-1、UL 61010-1
功能安全：TÜV 莱茵 IEC 61508（SIL 1-3）
危险环境：ATEX Zone 2、Class I Division 2
核电认证：NRC 1E 级应用认证
关键问题
问题 1：Tricon v9–v11 系统的核心冗余机制是什么？如何保障容错能力？
答案：核心采用三重模块冗余（TMR）架构，三个独立通道并行执行控制程序，通过硬件表决机制处理输入输出 —— 数字量采用 “2/3 多数表决”，模拟量采用 “中值选择”；单通道故障时，另外两个通道自动接管功能，故障模块可在线更换，无需中断受控过程，电源模块、通信链路均支持冗余配置，确保系统无单点故障。
问题 2：Tricon v9–v11 系统支持哪些关键硬件扩展？最大配置限制是什么？
答案：硬件扩展包括底盘扩展（主底盘 / 扩展底盘 / RXM 远程底盘）、I/O 模块扩展（模拟量 / 数字量 / 脉冲 / 热电偶等类型）、通信模块扩展（TCM/UCM/ACM 等）、远程 I/O 扩展（通过 SRXM 模块最远 12 公里）；最大配置限制为15 个底盘、118 个 I/O 模块，支持最多 2048 个数字量输入 / 输出点、1024 个模拟量输入点、512 个模拟量输出点。
问题 3：Tricon v9–v11 系统的适用场景及核心认证有哪些？
答案：适用于化工安全仪表系统（SIS）、石油炼制过程控制、核电 1E 级应用、marine 自动化、消防气体检测等安全关键场景；核心认证包括电气安全（CSA、UL）、功能安全（TÜV 莱茵 IEC 61508 SIL 1-3）、危险环境（ATEX Zone 2）、核电认证（NRC）、marine 认证（BV）等，满足全球多地工业应用合规要求。
