EcoStruxure Foxboro DCS控制编辑器产品
EcoStruxure Foxboro DCS控制编辑器产品
产品定位与核心价值
EcoStruxure Foxboro DCS Control Editors 是施耐德电气推出的一款面向 Foxboro 分布式控制系统（DCS）的专业配置与开发工具。其核心定位是为工业自动化项目提供全生命周期的控制策略设计、编辑、配置、部署与运维支持，依托 AVEVA 直观用户界面与 Microsoft Visio 渲染引擎，将复杂的控制逻辑转化为可视化操作，大幅降低工程难度，提升配置质量与效率。
该工具的核心价值在于打破传统 DCS 配置的局限性，实现从策略设计到部署运维的一体化管理：一方面支持多场景适配，既能满足新项目的初始工程设计，也能支撑现有系统的扩容改造与技术升级；另一方面通过标准化、模板化与自动化功能，减少重复劳动，保障控制逻辑的一致性与可靠性，同时具备强大的兼容性与扩展性，适配不同规模工业场景的控制需求。
核心概念与架构体系
在使用 Control Editors 进行配置前，需明确其核心概念与架构层级，确保策略设计与系统部署的规范性：
（一）核心层级定义
控制站（Control Station）：硬件平台核心，负责执行分配给它的调节、顺序、逻辑及监督控制策略，是控制策略运行的物理载体。
复合对象（Compound）：顶层逻辑单元，需绑定至具体控制站，内部包含多个用户设计的控制策略，是策略与硬件的中间关联层。
控制策略（Control Strategy）：功能性可复用控制实体，由多个控制块及内部子策略组合而成，可实例化为具体控制回路等控制单元。
控制块（Block）：最基础的控制元素，对应特定控制功能（如信号采集、逻辑运算、调节控制等），Foxboro DCS 支持超过 100 种不同类型的控制块，分为基础模板和用户衍生模板两类。
（二）架构设计特点
模块化架构：所有控制逻辑以 “块” 和 “策略” 为基本模块，支持自由组合、复用与扩展，可根据项目需求灵活搭建控制体系。
分层部署逻辑：遵循 “策略→复合对象→控制站” 的层级分配机制，确保控制逻辑与硬件资源的精准匹配，便于系统管理与维护。
开放兼容架构：支持与 ArchestrA 工业应用服务器、第三方系统及多种现场总线设备集成，遵循标准化通信协议，保障系统互联互通。
核心功能与操作特性
（一）控制策略设计与编辑

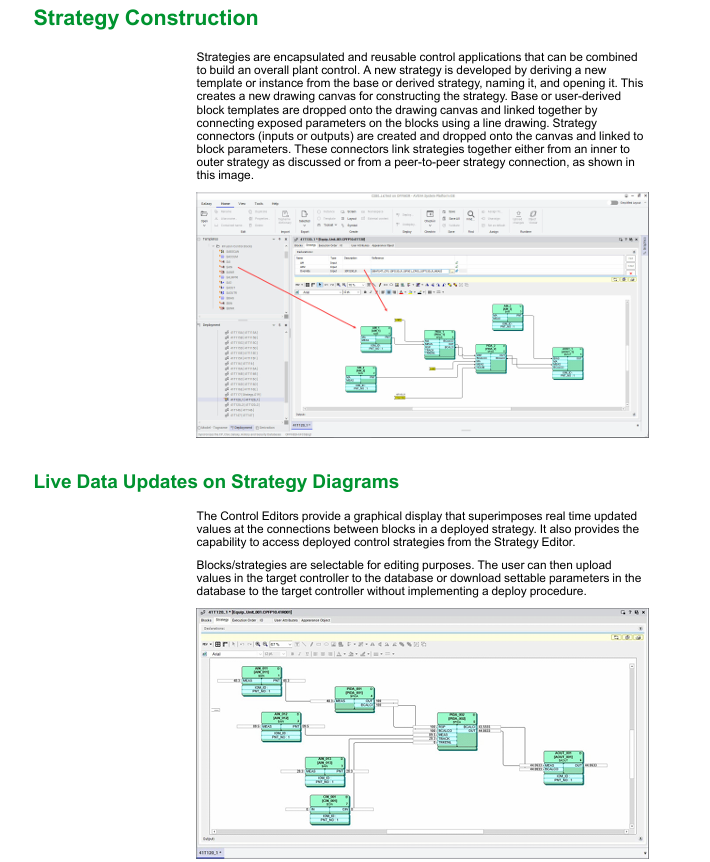

图形化可视化设计：策略编辑器提供可视化画布，用户可通过拖拽操作将基础控制块或衍生模板放置于画布，通过连线连接块的暴露参数，快速构建控制逻辑。支持用户自定义策略组件的渲染样式，包含 Scientific Apparatus Makers Association（SAMA）标准符号，满足行业规范要求。
控制块灵活配置：
基础控制块：覆盖信号输入、逻辑运算、调节控制等核心功能，可直接调用配置；
衍生控制块：用户可基于基础块进行专业化定制，例如将基础模拟输入块（AIN）衍生为铁 - 康铜热电偶输入块，或修改 PIDA 块的外观与功能暴露方式，生成符合 SAMA 标准的控制实体。
可编程逻辑支持：针对复杂控制场景，提供多种可编程块类型及专属编辑器：
文本编辑器：用于 High Level Batch Language（HLBL）编程，适配批量控制场景；
图形编辑器：支持 Sequential Function Charts（FoxSFC）和梯形逻辑图（LLD）编程，直观呈现顺序控制与逻辑控制流程；
通用计算块：包括 MATH、LOGIC、CALC、CALCA 等计算器类块，满足各类数学运算与逻辑判断需求。
（二）数据交互与调试优化
多维度数据接口：
报告接口：支持 Microsoft SQL Server 和 Excel 导出配置数据，便于数据归档与分析；
编辑接口：提供直观的 Excel 操作界面，可直接在 Excel 中编辑配置参数，提升批量编辑效率。
实时调试能力：控制策略图纸可叠加显示实时更新的参数值，无需依赖人机界面（HMI）即可直观观察控制逻辑运行状态；支持直接上传控制器中的实时数据至数据库，或下载数据库中的可配置参数至控制器，无需完整部署流程，大幅缩短调试周期。
（三）批量操作与迁移升级
批量生成策略：支持基于预定义模板和外部项目数据（如 Excel、CSV、SaveAll、IACC Export、SysDef Export 或专有 XML 文档）批量生成控制策略。用户可通过 Visual Basic 脚本对导入的数据网格进行针对性编辑（如批量修改策略参数、调整复合对象分配），快速完成大规模项目配置。
系统迁移兼容：提供从已安装的 I/A Series 系统和 Foxboro DCS 批量迁移控制策略的功能，将现有系统的控制逻辑与知识产权无缝迁移至新系统，保护用户既有投资，降低升级成本。
导入导出功能：支持控制策略设计文件的导入与导出，便于跨项目复用、备份与共享，提升工程效率。
（四）系统与设备配置
系统拓扑搭建：用户可实例化控制站、现场总线模块（FBM）等硬件单元并自定义命名，通过网络视图将这些硬件分配至指定的工厂单元区域（如离心区、纯化区、反应区、溶剂回收区、储罐区等），直观呈现系统硬件布局与归属关系。
智能设备全生命周期管理：支持对采用 FOUNDATION Fieldbus、HART、PROFIBUS 技术的数字化现场设备进行全方位管理，包括设备访问、参数配置、运行监控、故障诊断、调试与 troubleshooting，确保现场设备与 DCS 系统的稳定联动。
ArchestrA 平台部署：可创建 ArchestrA IAS 平台、引擎及应用对象（如 OLEDB 数据库应用），并将其部署至 Foxboro DCS 控制软件应用环境，拓展系统功能边界。
（五）安全与协作管理
角色化权限控制：采用 ArchestrA 基于角色的安全模型，用户根据岗位职责订阅对应角色，角色关联特定访问权限（如操作、安全写入、配置修改等）与安全组（对应工厂区域）。支持三种认证方式：本地认证、与主机操作系统绑定认证、Microsoft Active Directory 认证（推荐配置至少两台冗余域控制器，提升安全性）。
变更跟踪与追溯：与 Foxboro DCS 的 System Advisor 变更跟踪功能及 FoxCTS 变更跟踪软件深度集成，所有控制配置修改（如参数调整）和程序变更（如 HLBL、FoxSFC、LLD 程序修改）均会被记录并同步至关联软件，满足行业监管要求，便于故障追溯与审计。
多客户端并发访问：服务器支持多个客户端通过远程桌面服务同时访问配置数据库，具备记录锁定机制，防止并发操作冲突。客户端独立运行，仅在会话开启或关闭时与服务器通信，充分利用网络资源，保障操作流畅性。
部署流程与运行机制
（一）部署核心流程
策略设计与配置：完成控制策略的图形化设计、参数配置及逻辑关联；
层级分配：将控制策略分配至复合对象，再将复合对象绑定至目标控制站；
部署执行：通过部署视图选择对应对象，执行部署命令，系统自动完成以下操作：
将复合对象与控制块下载至指定控制站及 Compound Summary Access（CSA）；
将复合对象与控制块的安全访问设置加载至 ArchestrA 安全系统；
更新 ArchestrA 历史数据库，同步配置的采集点信息；
变更部署：策略或复合对象修改后，需重新部署，系统仅更新受影响的目标及修改的参数，避免全量部署导致的资源消耗与停机风险。
（二）运行保障机制
资源隔离：客户端与服务器资源隔离，客户端仅提供操作界面，核心运算依赖服务器资源，确保运行稳定性；
故障容错：支持关键硬件冗余配置，结合变更跟踪与故障诊断功能，快速定位并处理运行异常；
实时同步：配置数据与运行数据实时同步，确保修改后的参数及时生效，保障控制逻辑的准确性。

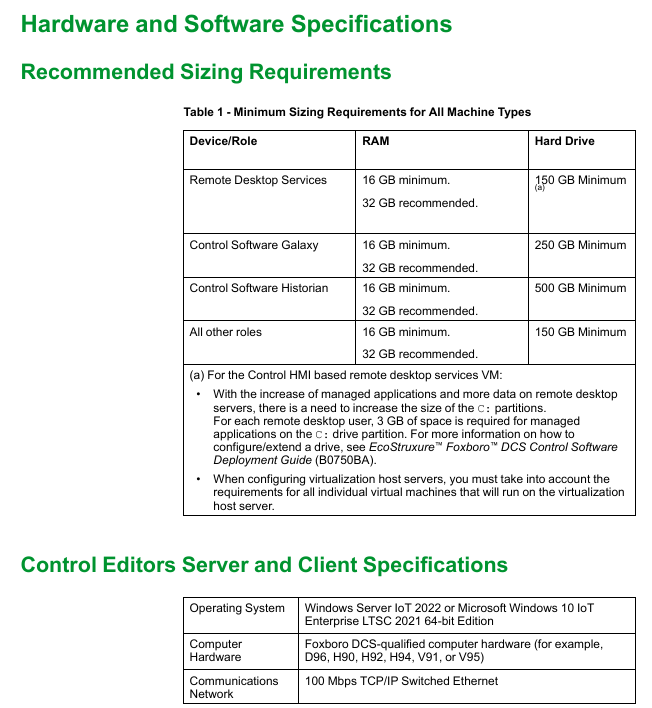

软硬件规格要求
（一）最低配置要求
设备 / 角色 内存（RAM） 硬盘容量 特殊说明
远程桌面服务 最低 16GB，推荐 32GB 最低 150GB 控制 HMI 基于远程桌面服务的虚拟机需额外预留空间，每用户需 3GB C 盘空间用于管理应用
控制软件 Galaxy 最低 16GB，推荐 32GB 最低 250GB 用于存储系统配置与策略数据
控制软件 Historian 最低 16GB，推荐 32GB 最低 500GB 用于存储历史运行数据，需根据数据量扩容
其他所有角色 最低 16GB，推荐 32GB 最低 150GB 涵盖普通客户端、配置工作站等
（二）系统与硬件兼容性
操作系统：支持 Windows Server IoT 2022 或 Microsoft Windows 10 IoT Enterprise LTSC 2021（64 位版本）；
计算机硬件：需使用 Foxboro DCS 认证的硬件设备，如 D96、H90、H92、H94、V91、V95 等型号；
通信网络：要求 100 Mbps TCP/IP 交换以太网，保障数据传输的稳定性与实时性。
