TEKTRONIX MSO5000B、DPO5000B 系列混合信号示波器
时间: 2025-11-19浏览次数：

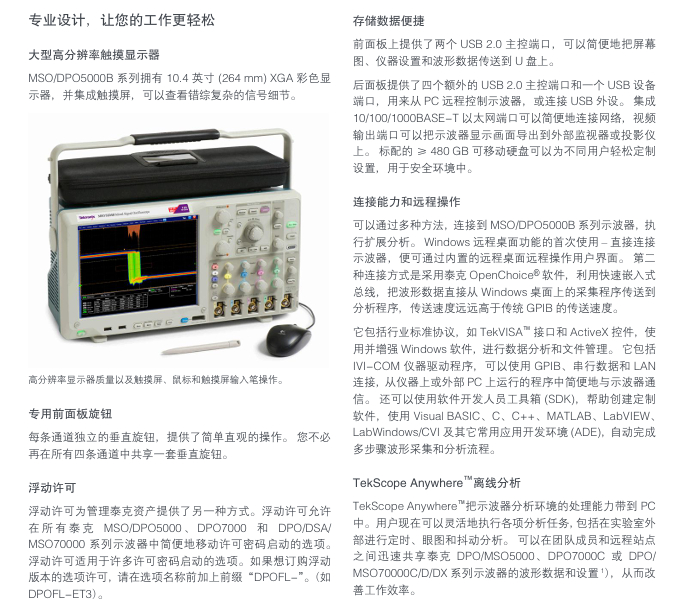

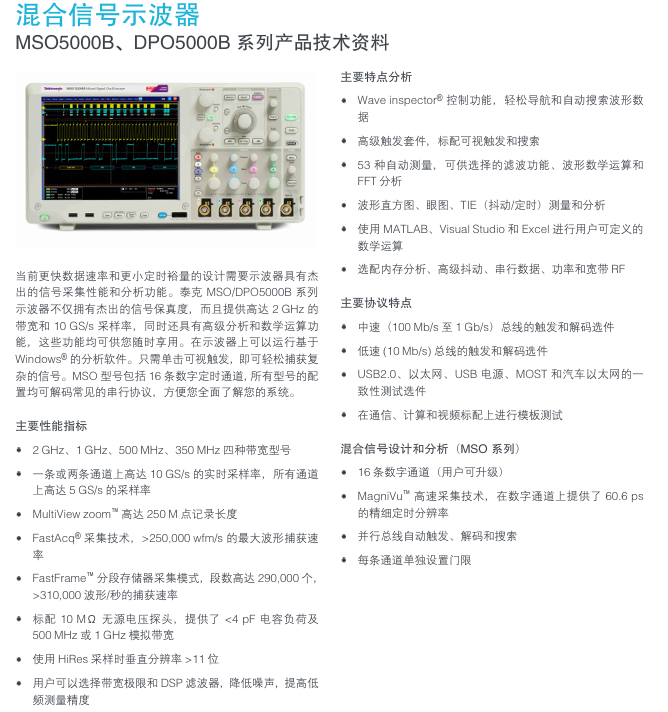

TEKTRONIX MSO5000B、DPO5000B 系列混合信号示波器
TEKTRONIX MSO5000B、DPO5000B 系列混合信号示波器
当前更快数据速率和更小定时裕量的设计需要示波器具有杰 出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列 示波器不仅拥有杰出的信号保真度，而且提供高达 2 GHz 的 带宽和 10 GS/s 采样率，同时还具有高级分析和数学运算功 能，这些功能均可供您随时享用。在示波器上可以运行基于 Windows® 的分析软件。只需单击可视触发，即可轻松捕获复 杂的信号。MSO 型号包括 16 条数字定时通道，所有型号的配 置均可解码常见的串行协议，方便您全面了解您的系统。
主要特点分析
Wave inspector® 控制功能，轻松导航和自动搜索波形数
据
高级触发套件，标配可视触发和搜索
53 种自动测量，可供选择的滤波功能、波形数学运算和
FFT 分析
波形直方图、眼图、TIE（抖动/定时）测量和分析
使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的
数学运算
选配内存分析、高级抖动、串行数据、功率和宽带 RF
主要协议特点
中速（100 Mb/s 至 1 Gb/s）总线的触发和解码选件
低速 (10 Mb/s) 总线的触发和解码选件
USB2.0、以太网、USB 电源、MOST 和汽车以太网的一
致性测试选件
在通信、计算和视频标配上进行模板测试
混合信号设计和分析（MSO 系列）
16 条数字通道（用户可升级）
MagniVu™ 高速采集技术，在数字通道上提供了 60.6 ps
的精细定时分辨率
并行总线自动触发、解码和搜索
每条通道单独设置门限
主要性能指标
2 GHz、1 GHz、500 MHz、350 MHz 四种带宽型号
一条或两条通道上高达 10 GS/s 的实时采样率，所有通道
上高达 5 GS/s 的采样率
MultiView zoom™ 高达 250 M 点记录长度
FastAcq® 采集技术，>250,000 wfm/s 的最大波形捕获速
率
FastFrame™ 分段存储器采集模式，段数高达 290,000 个，
>310,000 波形/秒的捕获速率
标配 10 MΩ 无源电压探头，提供了 <4 pF 电容负荷及
500 MHz 或 1 GHz 模拟带宽
使用 HiRes 采样时垂直分辨率 >11 位
用户可以选择带宽极限和 DSP 滤波器，降低噪声，提高低
频测量精度
核心性能参数
1. 模拟通道关键参数
参数类别 规格详情
带宽范围 100MHz、150MHz、350MHz、500MHz、1GHz、2GHz（不同型号对应不同带宽）
采样速率 所有通道同时开启：2.5GS/s；半通道开启（如 4 通道型号开 2 通道）：5GS/s（插值后）
记录长度 所有通道：400Mpts；每通道独立：100Mpts（支持分段存储，提升长信号分析能力）
垂直分辨率 8 位（标准模式）、12 位（高分辨率模式，采样速率降低时启用）
垂直灵敏度 2mV/div-10V/div（1-2-5 序列，DC 耦合）；10mV/div-10V/div（AC 耦合，≤10Hz）
波形捕获率 最高 1,000,000 波形 / 秒（序列采集模式）；常规模式：50,000 波形 / 秒
2. 数字通道参数（仅 MSO5000B 系列）
通道数量：16 个（配合 TPP0816 数字探头）；
定时分辨率：62.5ps（高定时精度，满足高速数字信号时序分析）；
阈值范围：0.8V-5.5V（支持 TTL、CMOS 等多种逻辑电平标准）；
触发与分析：支持并行总线触发（如 8/16 位数据总线）、建立 / 保持违例检测。
3. 时间 base 与触发参数
时基范围：500fs/div-1000s/div（1-2-5 序列，覆盖从高速信号到慢变信号）；
触发类型：边沿触发、脉冲宽度触发、码型触发、Zone 触发（区域触发，仅触发指定屏幕区域内的信号）、串行总线触发（如 I2C 地址触发、CAN ID 触发）；
触发灵敏度：带宽≤500MHz 时，≤10mV（20MHz 带宽限制开启）；带宽 > 500MHz 时，≤20mV。
关键功能特性
1. 显示与操作体验
显示屏：12.1 英寸电容触摸屏（1280×800 分辨率），支持多点触控（缩放、平移），亮度与对比度可调；
操作方式：
物理控件：Wave Inspector 旋钮（快速缩放 / 平移波形）、独立通道控制按钮、快捷键（AutoSet、Default Setup）；
软件功能：多视图显示（同时显示时域、频域、数字通道波形）、自定义界面（可隐藏冗余控件）；
界面语言：支持中文、英文、日文等 10 种语言，满足全球用户需求。
2. 采集与分析功能
（1）序列采集
功能定义：将长信号分为多个 “序列段” 采集，每段记录长度可设（如 1Mpts），总段数最多 1000 段；
优势：避免单一长记录占用过多内存，可捕获间隔时间长的突发信号（如 1 秒间隔的脉冲序列）。
（2）信号分析
FFT 分析：支持 1024-1M 点 FFT，频率范围 0Hz - 奈奎斯特频率，提供 Hanning/Flattop/ 矩形等 5 种窗函数；
模板测试：自定义波形模板（如标准正弦波轮廓），示波器自动对比采集波形与模板，标记超差区域，适用于批量信号质量检测；
测量功能：支持 56 种自动测量（频率、周期、峰 - 峰值、上升时间等），测量统计（平均值、最大值、最小值、标准差），支持用户自定义测量公式。
3. 串行总线解码与触发
支持总线类型：覆盖 18 种常用串行总线，包括：
低速总线：I2C、SPI、UART（RS-232/422/485）、LIN、CAN/CAN FD；
高速总线：Ethernet（10/100/1000BASE-T）、USB 2.0、SATA、PCIe（Gen1/2）；
解码功能：实时解码总线数据，以彩色标签显示（如 I2C 地址用黄色、数据用青色），支持 “事件表” 查看（显示每帧数据的时间戳、类型、数值）；
触发功能：可基于总线特定条件触发（如 I2C 写地址 0x50、CAN ID=0x123），精准捕获目标数据帧。
4. 扩展与连接能力
内置扩展模块：
函数发生器：25MHz 输出，支持正弦波（0.1Hz-25MHz）、方波（1Hz-25MHz，占空比 1%-99%）、三角波 / 锯齿波（0.1Hz-1MHz）等 14 种波形；
逻辑分析仪：MSO 型号内置 16 通道逻辑分析功能，无需额外硬件；
协议分析仪：支持总线数据存储与回放，可导出为 CSV/Excel 格式。
外部接口：
数据传输：USB 3.0（设备端，高速传输波形数据）、USB 2.0（主机端，连接 U 盘 / 鼠标）、Ethernet（10/100/1000BASE-T，支持 LXI-C 标准，远程控制）；
显示输出：HDMI（1080P，外接显示器）；
同步接口：Trigger In/Out（触发信号输入 / 输出）、Ext Clock（外部时钟输入）；
存储能力：内置 16GB SSD（存储波形 / 设置 / 解码数据），支持外接 U 盘（最大 2TB）、移动硬盘。
全系列型号参数对比（核心型号）
型号 通道类型 带宽 采样速率（全通道 / 半通道） 数字通道 函数发生器 典型应用场景
DPO5104B 4 模拟 100MHz 2.5GS/s / 5GS/s 无 可选 基础模拟信号调试（如电源）
MSO5104B 4 模拟 + 16 数字 100MHz 2.5GS/s / 5GS/s 16 可选 嵌入式系统混合信号调试
DPO5154B 4 模拟 150MHz 2.5GS/s / 5GS/s 无 可选 中速模拟信号（如 100Mbps 通信）
MSO5154B 4 模拟 + 16 数字 150MHz 2.5GS/s / 5GS/s 16 可选 中速混合信号（如 CAN 总线）
DPO5504B 4 模拟 500MHz 2.5GS/s / 5GS/s 无 可选 高速模拟信号（如 500MHz 时钟）
MSO5504B 4 模拟 + 16 数字 500MHz 2.5GS/s / 5GS/s 16 可选 高速混合信号（如 SPI 高速通信）
DPO5204B 4 模拟 2GHz 2.5GS/s / 5GS/s 无 可选 超高速模拟信号（如 1GHz 射频）
MSO5204B 4 模拟 + 16 数字 2GHz 2.5GS/s / 5GS/s 16 可选 超高速混合信号（如 PCIe）
DPO5104B-L 4 模拟（低噪声） 100MHz 2.5GS/s / 5GS/s 无 可选 低噪声场景（如传感器信号）
合规认证
安全认证：符合 UL 61010-1、CSA C22.2 No. 61010-1、IEC 61010-1（过压类别 II，污染度 2）；
EMC 标准：符合 EN 61326-1（工业环境）、CISPR 11（A 类，非住宅区）、FCC Part 15（A 类）；
环境要求：工作温度 0-50℃，存储温度 - 40-70℃，相对湿度 5%-90%（无凝结），海拔≤3000m。
