Tektronix TBS1000 系列数字存储示波器
基础信息
1. 产品型号与核心参数
TBS1000 系列含 5 种型号,关键参数差异如下表:
型号 通道数 带宽 最大采样速率 显示类型
TBS1022 2 25 MHz 500 MS/s 彩色
TBS1042 2 40 MHz 500 MS/s 彩色
TBS1062 2 60 MHz 1 GS/s 彩色
TBS1102 2 100 MHz 1 GS/s 彩色
TBS1152 2 150 MHz 1 GS/s 彩色
2. 保修政策
示波器:自授权分销商购买日起 5 年保修(材料 / 工艺缺陷),电池除外;维修 / 更换部件可能为全新或翻新件,更换件归 Tektronix 所有。
TPP0101/TPP0201 探头:自发货日起 1 年保修,保修范围与示波器一致,不含使用不当 / 非授权维修导致的损坏。
3. 合规性与安全
EMC 符合性:符合 2004/108/EC 指令,如 EN 61326-1、CISPR 11 等,放射发射为 1 组 A 类(非住宅区使用)。
安全符合性:符合低电压指令 2006/95/EC、EN 61010-1 等,过压类别为 II 类,污染度为 2 类(办公室 / 家庭环境)。
安全操作:必须使用专用电源线并接地,探头连接时先接仪器再接电路,避免开盖操作、潮湿 / 易燃易爆环境。

基础操作指南
1. 安装与功能检查
安装要求:电源线需符合设备专用规格,电源电压 90-264VAC(45-66Hz)或 90-132VAC(400Hz);设备通过对流冷却,两端及顶部需留2 英寸空间。
功能检查步骤:
开机后按Default Setup(默认设置)按钮,复位至出厂状态;
将 TPP0101/TPP0201 探头连接通道 1,探头端部 / 基准导线接 “探头补偿” 端子;
按AutoSet(自动设置),几秒后显示约5V 峰 - 峰值、1kHz的方波;
重复操作通道 2(4 通道型号需检查 3-4 通道),确认各通道正常。
2. 探头校准与设置
探头检查向导:按PROBE CHECK按钮,示波器自动验证探头补偿、衰减系数匹配(支持 1X/10X/20X/50X/100X),合格则显示 “合格”,否则提示纠正。
手动探头补偿:
通道菜单→“探头”→“电压”→“衰减” 设 10X,P2220 探头开关调 10X;
探头接 “探头补偿” 端子,按 AutoSet 显示方波;
调整探头补偿螺丝,直至波形为 “补偿正确”(无过补偿 / 补偿不足)。
电流探头设置:通道菜单→“探头”→“电流”→“比例”,默认 10A/V,需与电流探头比例匹配。

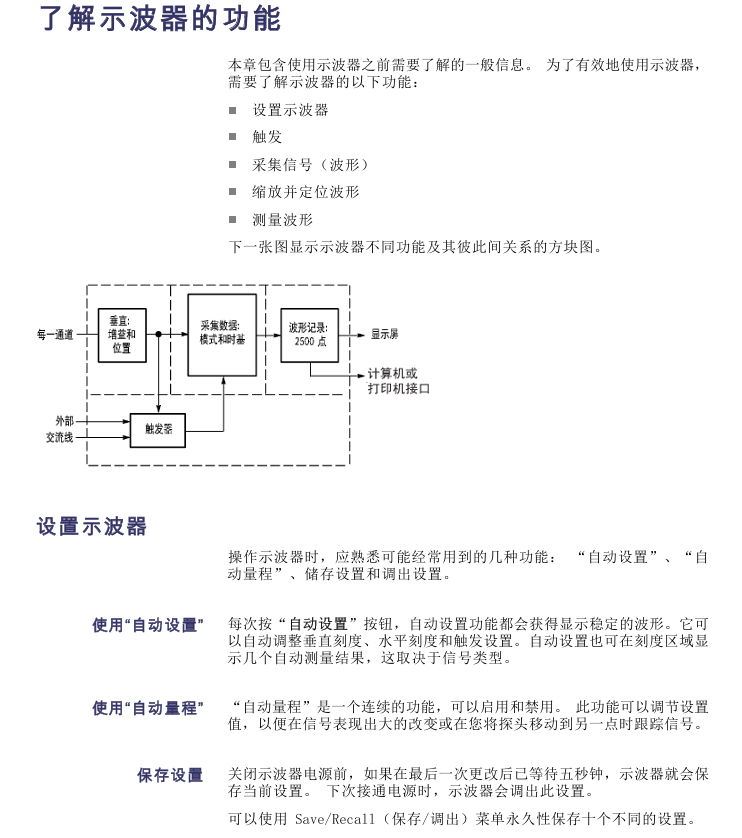

3. 核心控制操作
(1)垂直控制
耦合:DC(通交直流)、AC(阻直流,衰减 < 10Hz 信号)、接地(断开输入);
带宽限制:可开启 20MHz 带宽限制,减少高频噪声;
标度与位置:“垂直标度” 旋钮调整伏 / 格(1-2-5 序列,细调可设小步进),“垂直位置” 旋钮上下移动波形。
(2)水平控制
时基范围:5ns-50s / 格(1-2.5-5 序列),采样速率对应关系如下(部分):
时基设置 采样速率 最大可测频率(奈奎斯特频率)
5.0ns-250.0ns 1 GS/s 150.0 MHz
500.0ns 500.0 MS/s 150.0 MHz
1.0μs 250.0 MS/s 125.0 MHz
视窗功能:通过 “水平菜单” 开启 “视窗设定”,定义波形段后放大查看,支持主时基与视窗视图切换。
(3)触发控制
触发类型:
边沿触发:上升 / 下降沿,信源可选 CH1/CH2/Ext/Ext/5 / 市电,耦合支持 DC/AC/ 噪声抑制等;
视频触发:支持 NTSC/PAL/SECAM 标准,同步可选扫描线 / 线数 / 奇数场 / 偶数场 / 所有场;
脉冲宽度触发:触发条件为 =(±5% 容限)、≠、<、>,脉冲宽度范围 33ns-10s。
关键按钮:“设为 50%”(触发电平设为信号中点)、“强制触发”(无视触发条件完成采集)、“Trig View”(按住查看触发信号)。
功能应用与实例
1. 信号测量
(1)自动测量
支持16 种测量类型,一次最多显示 5 种,部分类型定义如下:
测量类型 定义 适用场景
频率 测定第一个周期计算频率 周期信号频率检测
峰 - 峰值 波形最大与最小峰值绝对差值 信号幅度范围测量
上升时间 波形上升沿 10%-90% 间的时间 脉冲信号边沿速度评估
相位 两通道信号上升沿相角差 信号同步性分析
占空比 正脉冲时间占周期的比例 脉冲信号对称性判断
操作步骤:按Measure按钮→选择信源→选择测量类型→查看读数(含实时更新)。

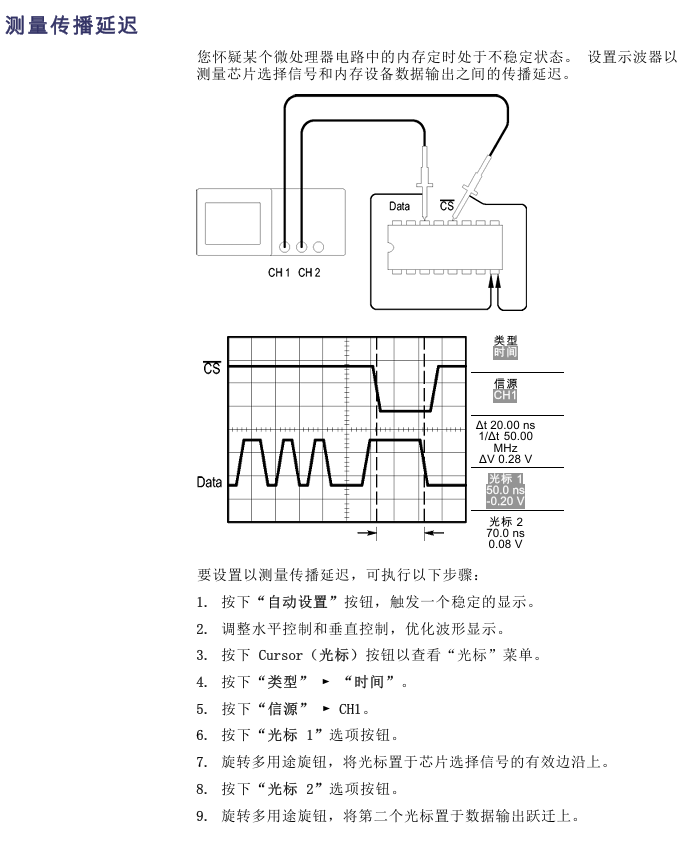

(2)光标测量
类型:时间光标(垂直线,测时间 / 频率 / 幅度)、幅度光标(水平线,测电压 / 电流);
实例:测量脉冲宽度→按Cursor→“类型” 选 “时间”→光标 1/2 分别移至脉冲上升 / 下降沿→读数显示 Δt(脉冲宽度)。
2. 高级分析功能
(1)FFT 分析
功能:将时域(YT)信号转为频域谱,支持 1024 个数据点(0Hz - 奈奎斯特频率);
视窗选择:
视窗类型 特性 适用场景
Hanning 频率精度好,幅度精度一般 周期波形频率分析
Flattop 幅度精度好,频率精度一般 周期波形幅度测量
矩形 无衰减,相当于无窗口 脉冲 / 瞬时波形
操作:Math→“操作” 选 FFT→选信源→调整缩放(水平 X1-X10,垂直 X0.5-X10)。
(2)数据记录与极限测试
数据记录:
Utility→“数据记录”→开启→选信源(通道 / 数学波形);
设记录时长(0.5-24 小时,增量 30 分钟 / 60 分钟,或无限);
选存储文件夹→启动采集,完成后自动保存至 USB。
极限测试:
Utility→“极限测试”→定义信源与模板(内 / 外部波形 + 水平 / 垂直容差);
设违例响应(存波形 / 存图像)与停止条件(波形数 / 违例次数 / 时间 / 手动);
启动测试,结束后显示通过 / 失败统计。
3. 典型应用实例
(1)捕获单脉冲信号(如继电器拉弧)
垂直 / 水平标度设预期范围,Acquire→“峰值检测”;
触发菜单→“斜率” 选上升,触发电平设继电器开关电压中点;
按Single,继电器打开时触发采集,可优化设置后再次采集观察触点回弹。
(2)视频信号触发(NTSC 标准)
探头接视频输出,AutoSet→“自动设置” 菜单选 “场”→“所有场”;
触发菜单→“视频”→“标准” 选 NTSC,“同步” 选 “奇数场”(仅看奇数场);
旋转水平标度至显示完整场 / 行,垂直标度确保信号全显示。

数据管理与外设连接
1. USB 闪存驱动器操作
支持容量:≤64GB,文件存储能力(每 1MB):5 次全储存、16 个图像、250 个设置、18 个波形;
保存功能:
全储存:按Save/Recall→“全储存”→“打印钮” 设 “全储存”,按打印按钮保存图像 + 波形 + 设置到 ALLnnnn 文件夹;
单独保存:“存图像”(BMP/JPG 等格式)、“存设置”(.SET)、“存波形”(.CSV,2500 个数据点);
调出功能:从 USB 调出设置(.SET)或波形(至 RefA/RefB 参考内存)。
2. 外设连接
打印机:连接 PictBridge 兼容打印机,Utility→“选项”→“打印机设置”(省墨 / 版面格式),按打印按钮发送图像,支持终止打印。
PC 连接:
安装 OpenChoice 软件(官网下载);
USB 电缆连接示波器 USB 设备端口与 PC;
按提示完成驱动安装,通过软件传输数据 / 控制示波器。
GPIB 连接:使用 TEK-USB-488 适配器,Utility→“选项”→“GPIB 设置” 设地址(默认 1),连接 GPIB 系统后通过软件控制。
参考与附录
1. 技术规格(核心部分)
垂直规格:8 位分辨率(2mV / 格时 > 6.5 位),直流增益精度 ±3%(5V-10mV / 格)、±4%(5mV/2mV / 格);
水平规格:长期时间精度 ±50ppm(≥1ms 间隔),增量时间精度 ±(1 采样间隔 + 100ppm×| 读数 |+0.6ns)(单次采样);
环境要求:工作温度 0-50℃,湿度 5%-85%(无凝结),海拔≤3000m。
2. 附件与保养
标准附件:TPP0101(100MHz)/TPP0201(200MHz)10X 无源探头、安装和安全手册、客户文档浏览器光盘;
可选附件:RM2000B 机架套件、TEK-USB-488 适配器、软箱(AC2100)、搬运箱(HCTEK4321);
清洁保养:用不起毛抹布除尘,软布 + 75% 异丙醇清洁外表面,避免磨蚀性试剂 / 阳光直射 / 潮湿环境。
