Tektronix TDS3000 系列数字荧光示波器
时间: 2025-11-19浏览次数：
Tektronix TDS3000 系列数字荧光示波器
Tektronix TDS3000 系列数字荧光示波器
基础信息
1. 产品型号与定位
TDS3000 系列是 Tektronix 推出的中高端数字荧光示波器（DPO） ，主打高采样速率与灵活分析功能，覆盖多场景信号调试，核心型号及参数如下表：
型号 通道数 带宽 最大采样速率 最大记录长度 典型应用场景
TDS3012B 2 100MHz 1GS/s 10k 点 基础模拟信号调试（如音频）
TDS3014B 4 100MHz 1GS/s 10k 点 多通道低速信号（如传感器）
TDS3032B 2 300MHz 2.5GS/s 100k 点 中速信号（如 100Mbps 通信）
TDS3034B 4 300MHz 2.5GS/s 100k 点 多通道中速信号（如 CAN 总线）
TDS3052B 2 500MHz 5GS/s 1M 点 高速信号（如 500MHz 时钟）
TDS3054B 4 500MHz 5GS/s 1M 点 多通道高速信号（如 PCIe）
2. 文档与服务支持
文档范围：手册涵盖设备操作、功能应用、故障排除，适用于固件版本 V4.XX 及以上；
技术支持：北美地区拨打 1-800-833-9200，其他地区访问 Tektronix 官网查询当地热线；支持在线下载驱动、应用笔记与固件更新；
保修政策：示波器主机 2 年保修，探头（如 P6139A）1 年保修，不含人为损坏或非授权维修导致的故障。
基础操作指南

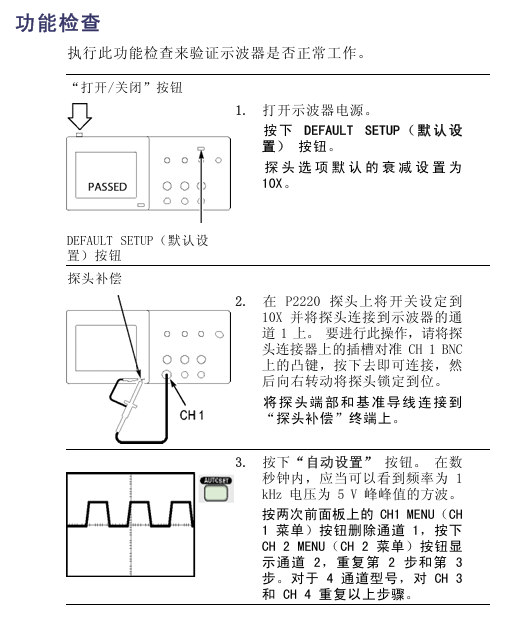

1. 设备初始化与探头设置
（1）开机与自检
开机后示波器自动执行自检，若显示 “PASS” 则正常；若 “FAIL” 需检查电源连接或联系维修；
按Default Setup按钮可快速复位至出厂设置（垂直耦合 DC、触发边沿上升、时基 200ns / 格）。
（2）探头连接与补偿
探头选择：推荐使用 Tektronix 专用探头，如 P6139A（100MHz/10X）、P6249（500MHz/10X）；
连接步骤：①探头 BNC 端接示波器通道，②探头尖端接被测信号点，③基准导线接电路接地；
手动补偿：①探头接 “探头补偿” 端子（输出 5V/1kHz 方波），②按AutoSet显示波形，③旋转探头补偿螺丝，直至波形无过冲 / 欠冲（标准方波）；
衰减设置：通道菜单→“探头衰减” 设 1X/10X，需与探头实际衰减比匹配（默认 10X）。

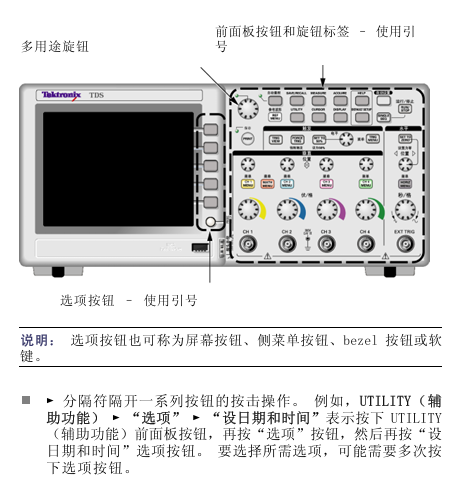

2. 核心控制系统操作
（1）垂直系统
耦合模式：
DC：通交直流信号，适用于直流偏置信号（如电源电压）；
AC：阻断直流分量（衰减 < 10Hz 信号），适用于交流信号（如音频）；
接地：断开输入，用于确定零电平位置；
垂直标度：范围 2mV-10V / 格（1-2-5 序列），通过 “垂直标度” 旋钮调节；支持 “细调” 模式（按旋钮切换），实现非标准步进（如 2.5mV / 格）；
通道控制：按通道按钮（CH1/CH2 等）开启 / 关闭通道，“垂直位置” 旋钮上下移动波形，支持通道叠加显示（按Display→“叠加”）。
（2）水平系统
时基范围：5ns-50s / 格（1-2-5 序列），对应采样速率关系如下（以 TDS3052B 为例）：
时基设置 采样速率 最大可测频率（奈奎斯特频率）
5ns-200ns 5GS/s 2.5GHz
400ns-1μs 2.5GS/s 1.25GHz
2μs-50s 1GS/s 500MHz
采样模式：
实时采样：适用于高频信号（≤带宽），直接捕获信号；
等效采样：适用于超高频信号（> 带宽），通过多次采样重建波形；
视窗功能：按Horiz Menu→“视窗” 开启，定义波形段后放大查看，支持主时基与视窗视图切换。
（3）触发系统
触发类型：
边沿触发：基于信号上升 / 下降沿，信源可选 CH1-CH4/Ext/Ext 5x / 市电；耦合支持 DC/AC/ 噪声抑制（减少高频噪声误触发）；
视频触发：支持 NTSC/PAL/SECAM 标准，同步方式含所有场 / 奇数场 / 偶数场 / 指定线数（1-525 线 NTSC，1-625 线 PAL）；
脉冲触发：按脉冲宽度（20ns-10s）触发，条件为 >、<、=、≠，适用于异常脉冲检测（如毛刺）；
码型触发：基于 2-4 通道的逻辑组合（如 CH1 = 高、CH2 = 低）触发，支持 TTL/CMOS 电平；
关键操作：按Set to 50% 自动将触发电平设为信号峰 - 峰值中点；按Force Trigger无视触发条件强制采集。
高级功能应用
1. 波形分析与测量
（1）Wave Inspector 功能
核心作用：快速导航长记录波形（如 1M 点），避免传统旋钮操作的繁琐；
操作控件：
缩放旋钮：内环顺时针放大、逆时针缩小，支持 X/Y 轴单独缩放；
平移旋钮：外环左右平移波形，定位目标区域；
标记功能：按Markers设置标记（A/B/C/D），显示标记间的时间 / 幅度差；
实例：分析 1M 点的串行总线波形时，通过缩放定位特定数据帧，平移查看前后关联波形，标记测量帧间隔。
（2）测量功能
自动测量：支持 29 种类型，一次最多显示 4 种，常用类型如下表：
测量类型 定义 精度范围
频率 基于第一个周期计算，单位 Hz-kHz-MHz ±(0.01%+1 计数)
峰 - 峰值 最大峰值与最小峰值的绝对差值 ±(1%+2mV)
上升时间 波形从 10% 幅度到 90% 幅度的时间 ±(3%+10ps)
相位 两通道信号上升沿的相位差，单位度 ±(2°+0.1°)
操作步骤：按Measure→“选择测量”→选信源与类型→查看实时更新的读数；
统计分析：按 “统计” 开启，显示测量值的平均值、最大值、最小值、标准差（基于 50-1000 个采样点）。
（3）FFT 频域分析
功能定义：将时域（YT）信号转为频域谱，支持 1024-1M 点 FFT；
窗函数选择：
窗函数 特性 适用场景
Hanning 频率分辨率好，幅度精度一般 周期信号频率成分分析
Flattop 幅度精度高（±0.1%），频率分辨率一般 幅度校准（如信号源输出）
矩形 无衰减，频谱泄漏严重 脉冲 / 瞬时信号（如雷击波）
操作步骤：按Math→“FFT”→选信源→设窗函数→调整频域标度（Hz / 格）。
2. 串行总线触发与解码
支持总线类型：I2C、SPI、UART（RS-232/422/485）、CAN、LIN；
触发设置（以 I2C 为例）：
按Trigger Menu→“类型” 选 “总线”→“总线类型” 选 “I2C”；
定义 SCLK（如 CH1）、SDA（如 CH2），设阈值（波形中点）；
设触发条件（如地址 = 0x50、方向 = 写），按Single捕获目标帧；
解码显示：按Decode→“开启”，以彩色标签叠加在时域波形上（地址黄、数据青、停止红）；支持 “事件表” 查看（显示时间戳、类型、数值），可导出为 CSV。
3. 极限测试与序列采集
（1）极限测试
功能定义：自定义 “模板”（如标准波形轮廓），示波器实时对比采集波形与模板，标记超差区域；
应用场景：批量生产测试（如电源输出波形是否符合标准）；
操作步骤：①采集标准波形，②按Limit Test→“创建模板”→调整容差（如 ±5%），③开启 “测试”，超差时显示 “FAIL” 并标记红色区域。
（2）序列采集
功能定义：将长信号分为多段（最多 100 段）采集，每段记录长度独立设置（如 10k 点 / 段）；
优势：节省内存，捕获间隔性突发信号（如 1 秒间隔、持续 10μs 的脉冲）；
操作步骤：按Acquire→“序列”→设段数与每段长度→开启采集，完成后可逐段查看波形。
数据管理与外设连接
1. 数据存储
存储介质：
内置存储器：支持 10k-1M 点波形存储，可保存 50 组设置（.SET 文件）；
USB 闪存：支持≤32GB，保存格式包括：
图像：BMP/JPG（分辨率 800×600）；
波形：CSV（含时间与幅度数据）、TXT（Tektronix 专用格式）；
设置：.SET（可直接调出应用）；
保存步骤：按Save/Recall→“保存”→选类型 / 介质 / 路径→按 “确认”。
2. 外设连接
GPIB：通过 GPIB 接口（需选装模块）连接 PC，使用 TekVISA 软件实现远程控制（如自动测试脚本）；
以太网：支持 LXI-C 标准，通过网线接入局域网，浏览器访问示波器 IP 地址实现远程操作与数据传输；
打印机：连接 PictBridge 兼容打印机，按Print直接打印屏幕图像，支持省墨模式（白色背景）；
PC 连接：通过 USB 电缆连接 PC，安装 OpenChoice 软件，实现波形实时显示与数据导出。
安全与维护
1. 安全规范
接地要求：必须使用带接地 pin 的电源线，接地电阻≤0.1Ω，避免触电；
过压防护：输入通道最大电压≤±400V（DC+AC 峰值），超出需使用高压探头；
环境限制：工作温度 0-50℃，相对湿度 5%-90%（无凝结），海拔≤3000m。
2. 故障排除
故障现象 可能原因 排查步骤
开机无显示 电源未接 / 电源模块故障 ①检查电源线连接，②更换电源插座，③联系维修
波形不稳定 触发设置不当 / 探头接触不良 ①按Set to 50% 重置触发电平，②重新连接探头，③开启噪声抑制
测量值偏差大 探头未补偿 / 衰减设置错误 ①执行探头补偿，②核对探头衰减与菜单设置一致
