Tektronix 4000 系列示波器
时间: 2025-11-19浏览次数：
Tektronix 4000 系列示波器
Tektronix 4000 系列示波器

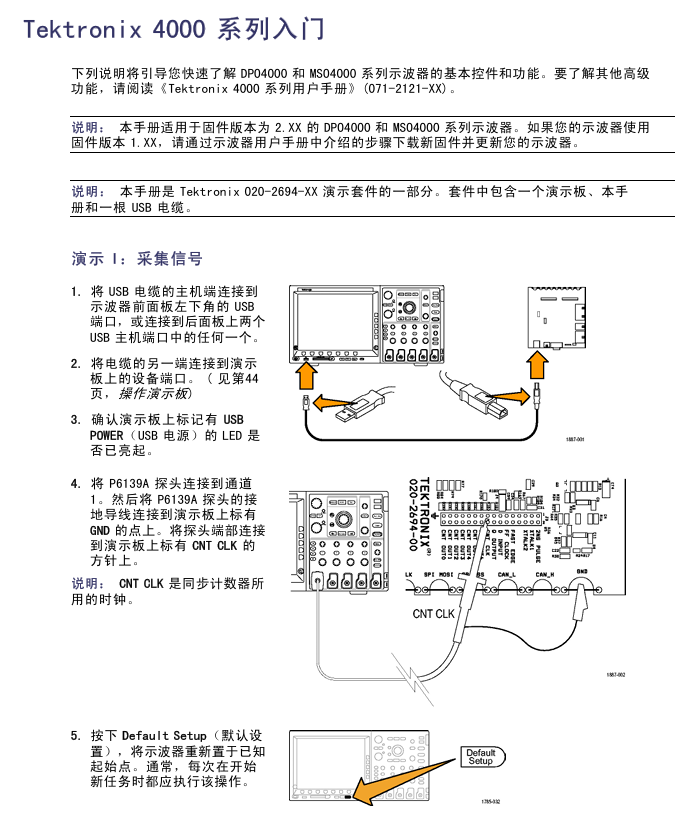

Tektronix 4000 系列入门（基础功能演示）
1. 演示 I：采集信号
步骤：①USB 电缆连接示波器（前 / 后面板 USB 端口）与演示板设备端口；②确认演示板 “USB POWER” LED 亮起；③P6139A 探头（通道 1）接演示板 “GND” 和 “CNT CLK”（同步计数器时钟）；④按 “Default Setup” 重置；⑤按 “自动设置”，显示多个周期时钟信号。
2. 演示 II：使用垂直控件
操作：①旋转通道 1 垂直 “标度” 旋钮（观察伏 / 格变化，设为 1 V / 格）；②旋转垂直 “位置” 旋钮（波形居中）；③按通道 2 按钮（开关通道 2）。
3. 演示 III：使用水平控件
操作：①旋转水平 “标度” 旋钮（观察时间 / 格变化，设为 20 ns / 格）；②旋转水平 “位置” 旋钮（调整触发位置图标至屏幕中心）；③识别显示标识（黄色长条 = 全部采集，灰色方括号 = 当前显示部分）。
4. 演示 IV：使用运行 / 停止控件
操作：①按 “运行 / 停止”（停止采集，显示最后波形）；②按 “单次”（采集单个波形后停止）；③再次按 “运行 / 停止”（重启采集）。
5. 演示 V：使用触发控件
操作：①旋转触发 “位置” 旋钮（移至波形外，波形随机滚动）；②按 “强制触发”（显示单次采集波形）；③按 “设为 50%”（触发电平设为信号中点，稳定触发）。
6. 演示 VI：使用光标
步骤：①按 “光标” 按钮（显示垂直光标，读数含时间 / 幅度 / 增量）；②用多功能 a/b 旋钮移动光标（“精细” 按钮切换微调模式）；③测量周期（光标分别置于两个下降沿中点，差值约 100 ns）；④按 “光标” 两次关闭。
7. 演示 VII：测量
步骤：①按 “测量” 按钮；②按下方 bezel “选择测量”；③选 “周期” 和 “频率”；④查看读数（含值、平均值、最小值、最大值、标准差，如频率约 10.0M）；⑤删除测量（“删除测量”→“删除所有测量”）；⑥按 “Menu Off” 关闭菜单。
8. 演示 VIII：保存屏幕图像
步骤：①插入 USB/CompactFlash；②按 “Save/Recall Menu”；③选 “保存屏幕图像”；④多功能旋钮 a 选择驱动器；⑤按 “选择”（展开 / 收缩目录）；⑥选文件格式（如.png）；⑦按 “OK 保存屏幕图像”；⑧快速保存（按 “Save” 按钮，默认存图像，可改保存内容）。
Tektronix 4000 高级功能演示
1. 整体包装与性能
（1）整体包装优势
10.4 英寸 XGA 大型显示器（高亮度，视觉友好）；
每通道独立垂直控制旋钮（无需先选通道，高效直观）；
前后 USB 和 CompactFlash 端口（方便传输数据）；
厚度 5.4 英寸（节省工作台空间）；
重量 11 镑（4.99 公斤），带提手（便携）；
支持 11 种语言（含简 / 繁体中文）。
（2）性能参数（表格）
产品型号 带宽 通道数（DPO/MSO） 最大模拟采样速率（所有通道） 主记录长度（所有通道） MSO MagniVu 记录长度（所有数字通道）
DPO4104 & MSO4104 1 GHz 4 / 4+16 5 GS/s 10 M 10 K
DPO4054 & MSO4054 500 MHz 4 / 4+16 2.5 GS/s 10 M 10 K
DPO4034 & MSO4034 350 MHz 4 / 4+16 2.5 GS/s 10 M 10 K
DPO4032 & MSO4032 350 MHz 2 / 2+16 2.5 GS/s 10 M 10 K
额外性能：所有通道≥5X 过采样（sin (x)/x 内插，单次全带宽）；所有通道 10 M 记录长度；支持波形标签。
2. Wave Inspector 演示
（1）演示 IX：设置 I2C 信号
步骤：①P6139A 探头（通道 1→SCLK，通道 2→I2C SDA，均接 GND）；②确认 I2C LED 亮起（按 “SERIAL SELECT” 至亮起）；③按 “Default Setup”；④触发 “位置” 旋钮设触发电平≈2 V；⑤开通道 2；⑥通道 1/2 垂直 “标度” 设 2.0 V / 格，位置分别置刻度顶部 / 中部；⑦按 “采集”→“记录长度”→“1M 点”；⑧水平 “标度” 设 20.0 ms / 格；⑨按 “单次”，显示 I2C 时钟（ch1 黄色）和数据（ch2 蓝色）。
（2）演示 X：缩放和平移功能
核心控件：Wave Inspector“平移 / 缩放” 旋钮（外环 = 平移，内环 = 缩放）；
操作：①顺时针转缩放旋钮（开启缩放，显示全采集 / 当前显示 / 缩放视图）；②放大至单个时钟脉冲；③平移旋钮（逆时针 = 左移缩放框，顺时针 = 右移，10M 记录长度可快速移动）；④“播放 / 暂停”（自动滚动波形，平移旋钮调速度 / 方向）；⑤“设置 / 清除”（设标记，实心白色三角形 = 书签）；⑥箭头按钮（导航标记）。
（3）演示 XI：搜索功能
步骤：①按 “搜索”→下方 bezel “搜索”→侧面 bezel “开”；②“清除所有标记”；③“搜索类型” 选 “脉冲”，“源” 选 2，“极性” 设 “正”；④“阈值” 设≈2.00 V（通道 2 波形中点）；⑤“设置标记时间” 选 “脉宽 < 8.00 ns”，调至 5 μs（显示空心三角形标记，左下角显事件数）；⑥箭头按钮导航标记；⑦放大观察（如 5kX 缩放）；⑧关闭搜索（“搜索”→“关”）。
3. 串行触发与分析
（1）演示 XII：串行触发和分析（以 I2C 为例）
步骤：①缩放系数调 50X，平移至目标视图；②按 B1→“总线” 选 “I2C”；③“定义输入”（SCLK = 通道 1，SDA = 通道 2）；④“阈值” 设波形中点；⑤“Menu Off”；⑥缩放观察（绿色条 = 数据包开始，黄色框 = 地址，青色框 = 数据，红色框 = 丢失确认，红色条 = 停止）；⑦“总线显示” 切换 “二进制 / 十六进制”；⑧“事件表”（开启后显示数据包时间戳，类似逻辑分析仪）；⑨触发设置：“触发菜单”→“类型” 选 “总线”→“信号源总线” 选 B1→“地址” 设 50（十六进制），“方向” 设 “写”→“单次” 采集→缩放查看触发内容。
（2）演示 XIII：搜索串行信号（以 I2C 为例）
步骤：①“触发菜单”→“类型” 选 “边沿”→“单次” 采集；②“搜索”→“搜索类型” 选 “总线”，“源总线” 选 B1；③“搜索” 选 “开始”→箭头按钮导航标记；④“搜索” 选 “地址”，设 76（十六进制）→结果减少；⑤“保存所有标记”（空心变实心，可保留旧标记）。

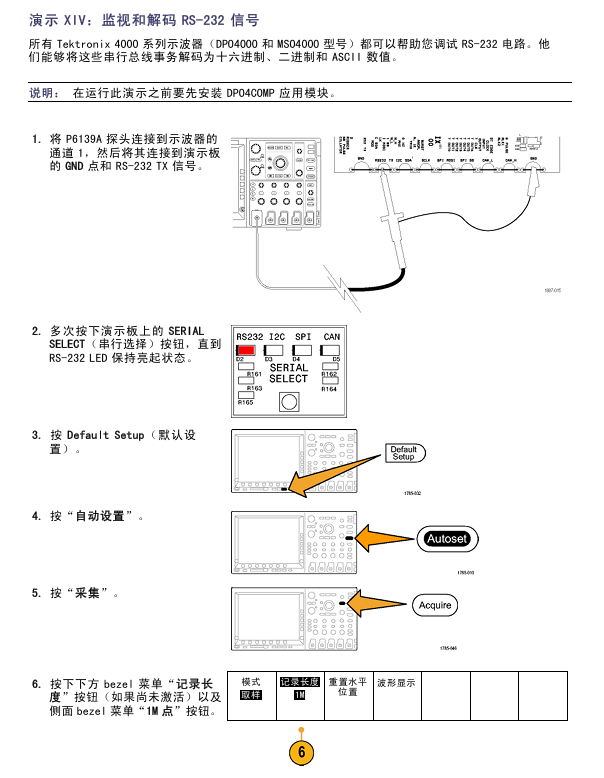

（3）演示 XIV：监视和解码 RS-232
前提：安装 DPO4COMP 应用模块；
步骤：①P6139A（通道 1→RS-232 TX，接 GND）；②按 “SERIAL SELECT” 至 RS-232 LED 亮；③“Default Setup”→“自动设置”→“采集”→“记录长度”=1M 点；④水平 “标度” 设 20 ms / 格；⑤按 B1→“总线” 选 “RS-232”；⑥“定义输入” 设通道 1 为 “发送输入”，“配置” 位速率 = 9600；⑦“总线显示” 选 “ASCII”→“单次”→缩放 10X（读取字符）；⑧“播放” 滚动消息；⑨“事件表”（显示字符列表）。
（4）演示 XV：串行数据码型触发（以 RS-232 为例）
步骤：①“触发菜单”→“类型” 选 “总线”→“信号源总线” 选 RS-232 B1；②“触发打开” 选 “发送数据”；③“数据” 设 51（十六进制，对应 ASCII “Q”）；④“Menu Off”→“单次”；⑤显示 “Quickstart” 字样（触发成功）。
MSO4000 功能演示
1. 核心特性
（1）易用性
Wave Inspector 支持数字通道（缩放 / 平移 / 搜索 / 标记）；
P6516 数字探头（双八通道纵槽，蓝色同轴电缆识通道，可自制接地线）；
颜色编码显示（绿色 = 高电平，蓝色 = 低电平，白色边 = 多过渡，灰色模糊 = 边沿不确定性）。
（2）性能
16 个数字通道（DPO 基础上增加）；
MagniVu 功能（10000 点采样，60.6ps 定时分辨率，16.5 GS/s 采样速率，可切换主记录 / MagniVu 记录）；
每通道阈值设置（支持多逻辑系列）；
支持 4 条总线（串行 / 并行）；
建立 / 保持总线触发（含 16 数字 + 4 模拟通道，辅助输入可扩至 20 通道）；
并行总线触发（用户定义逻辑模式）；
10 M 记录长度（所有模拟 / 数字通道）；
35000 波形 / 秒（模拟通道，减少停滞时间）。
2. 具体演示
（1）演示 XVI：设置数字通道
步骤：①P6516 探头（D0-D6→CNT OUT 0-6，D7→CNT CLK，均接地）；②“Default Setup”→关闭通道 1；③水平 “标度” 设 200 ns / 格；④按蓝色 “D15-D0” 按钮（显示数字通道，绿色 = 高，蓝色 = 低）；⑤“高度” 设 “M”（中）；⑥“打开 D7-D0”（或单独开启 D0-D7）；⑦“触发菜单”→“源” 选 D7→“Menu Off”；⑧通道分组：突出显示组标记（倒三角），旋转旋钮 b 可移动组波形。
（2）演示 XVII：每通道阈值
操作：按蓝色 “D15-D0”→下方 bezel “阈值”→用多功能旋钮 a/b（组 / 单独设置通道阈值电压）。
（3）演示 XVIII：通道标签
步骤：①USB 键盘接示波器；②“D15-D0”→“编辑标签”；③为 D0-D6 设标签（Count 0-6），D7 用预置标签 “CLOCK”；④“Menu Off”。
（4）演示 XIX：考察并行总线
步骤：①按 B1→“总线” 选 “并行”；②“定义输入”→“数据位数”=7（D0=LSB，D6=MSB）；③“定时数据” 设 “是”，“时钟边沿”= 上升沿，“时钟”=D7；④“单次” 采集（时钟上升沿解码总线）；⑤“事件表”（开启后显示数据值与时间戳，可导出 CSV）。
（5）演示 XX：并行总线数据值触发
步骤：①“触发菜单”→“类型” 选 “总线”→“信号源总线” 选 B1；②“数据” 设 7F（十六进制，全 1）；③“Menu Off”→“运行 / 停止”；④出现 7F 时触发。
（6）演示 XXI：搜索并行总线数据值
步骤：①按 “搜索”→“开”；②“将触发设置复制到搜索”（用演示 XX 的 7F 作为标准）；③“数据” 改 7X（X = 任意值，结果增多）；④“Menu Off”。
（7）演示 XXII：发现多通道建立与保持
步骤：①P6516（D2→Q OUTPUT，D1→D INPUT，D0→FF CLOCK，接地）；②“Default Setup”→关闭通道 1；③开 D0-D2，标签 D0=“CLOCK”；④水平 “标度” 设 1 ns / 格；⑤“触发菜单”→“类型” 选 “建立 & 保持”；⑥“定义输入”（时钟 = D0，D1/D2 = 数据，时钟边沿 = 上升沿）；⑦“时间” 设建立时间 500 ps，保持时间 1.5 ns；⑧“单次” 采集（显示定时变更，灰色模糊带 = 边沿不确定性）；⑨“MagniVu” 开启（验证是否为真实违例）。
（8）演示 XXIII：放大白色边沿
步骤：①P6139A（通道 1→XTALK 1，接 GND），P6516（D0→XTALK 1）；②“Default Setup”→“采集”→“记录长度”=1M 点；③按 “D15-D0”→“高度” 设 “L”（大）；④“自动设置”→水平 “标度” 设 1μs；⑤通道 1 位置置上半部分，数字通道置下半部分；⑥“运行 / 停止”（观察白色垂直边沿）；⑦平移 / 缩放至白色边沿→放大（查看窄脉冲细节）。
演示板操作与故障排除
1. 操作演示板
Serial Select 按钮：切换串行标准（RS232、I2C、SPI、CAN），对应 LED 亮起；
Random Errors 按钮：生成随机错误信号（毛刺频率 1-10 ns，时长 500 ns-50 μs）；
SINGLE/SHOT ON/OFF 按钮：切换单次 / 连续串行流；
Single Shot 触发按钮：激活 2 ns 脉冲和 512 MHz 振荡器。
2. 演示板故障排除
（1）基础检查
电源检查：“USB POWER” LED 是否亮，未亮则重新插拔 USB；
设置检查：确认 Serial Select LED 与预期串行标准一致。
（2）重置操作
常规重置：按演示板 “Reset” 按钮；
总体重置：①按住 “SINGLE/SHOT ON/OFF”；②按并释放 “Reset”；③Serial Select 的 4 个 LED 全亮后释放；④4 个 LED 闪烁数次，最终仅 I2C LED 亮（重置完成）。
