TEKTRONIX VX4240 VXIbus 协议的波形数字化仪 / 分析仪模块
时间: 2025-11-19浏览次数：
TEKTRONIX VX4240 VXIbus 协议的波形数字化仪 / 分析仪模块
TEKTRONIX VX4240 VXIbus 协议的波形数字化仪 / 分析仪模块
产品身份与适用场景
Tektronix VX4240 是一款基于 VXIbus 协议 的模块化波形数字化仪 / 分析仪，专为 C 或 D 尺寸 VXIbus 主机架设计，核心定位是高精度、多功能的信号测量与分析工具。其集成 12 位 A/D 转换器与 RISC 处理器，可广泛应用于实验室信号测试、工业设备监测、电子系统研发等场景，能完成从直流到高频交流信号的捕获、存储、分析全流程处理。

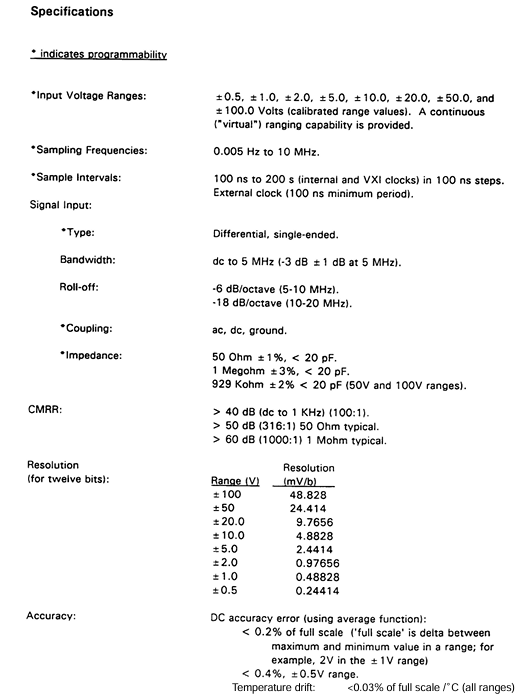

核心技术参数详解
1. 硬件核心配置
硬件组件 具体规格
A/D 转换器 12 位分辨率，10 MHz 采样速率，支持模拟信号到数字信号的高精度转换
处理器 INMOS T800 浮点 Transputer 处理器，负责信号分析与模块控制
内存配置 标准 256K 字采样内存；可选配 512K 字（Option 01）或 1M 字（Option 02）扩展内存
存储模块 128K 字节 RAM（运行内存）、128K 字节 EPROM（程序存储）；非易失性内存（存储校准参数）
输入 / 输出接口 2 个 BNC 输入接口（SIG IN+、SIG IN-）、1 个 DB25S 连接器（S3）；支持 TTL 电平触发输入 / 输出、时钟输入 / 输出、ARM 输入 / 输出
2. 信号捕获关键参数
（1）频率与采样性能
频率范围：dc（直流）至 5 MHz，在 5 MHz 频率点满足 -3 dB±1 dB 衰减指标，5-10 MHz 频段滚降 -6 dB / 倍频程，10-20 MHz 频段滚降 -18 dB / 倍频程。
采样频率：可编程范围 0.005 Hz 至 10 MHz，支持三种时钟源 —— 内部时钟、外部时钟（TTL 电平，50 Ω 负载，dc 至 10 MHz）、VXIbus 10 MHz ECL 时钟。
采样间隔：内部 / 外部时钟模式下为 100 ns 至 200 s（100 ns 步进），外部时钟最小周期 100 ns。
时钟精度：内部时钟年漂移 5 ppm，保证长期采样稳定性。
（2）输入特性配置
电压范围：
校准范围：±0.5 V、±1 V、±2 V、±5 V、±10 V、±20 V、±50 V、±100 V（共 8 档，精度更高）。
虚拟范围：支持 100 V 以内任意非校准电压范围，通过 Tek 自研虚拟量程电路实现 12 位权重分配，性能优于部分 14 位数字化仪。
输入类型：差分输入（CMRR 共模抑制比：dc 至 1 kHz 时 >40 dB，50 Ω 负载典型值 >50 dB，1 MΩ 负载典型值 >60 dB）、单端输入。
耦合方式：AC 耦合、DC 耦合、接地三种可选，适配不同信号类型（如 AC 耦合隔离直流分量）。
输入阻抗：
50 Ω（±1%，寄生电容 <20 pF）：适用于高频信号测量。
1 MΩ（±3%，寄生电容 <20 pF）：适用于低频、高阻抗信号测量。
929 kΩ（±2%，寄生电容 <20 pF）：仅 50 V、100 V 电压范围适用。
分辨率（12 位）：电压范围越小，分辨率越高，如 ±1 V 范围分辨率 0.48828 mV/bit，±100 V 范围分辨率 48.828 mV/bit。
（3）触发与延迟控制
触发源：支持 5 类触发源，可灵活组合（任意两个触发源的 AND/OR 逻辑）：
外部 TTL 边沿触发（可编程正 / 负边沿）。
双电压阈值触发（±0 至 ±100% 满量程，8 位分辨率）。
VXIbus TTL 触发（8 路可编程触发线选择）。
VXIbus 命令触发。
软件触发（接收 T 命令启动）。
触发模式：
预触发（CP）：触发前存储数据，触发后存储指定数量样本。
后触发（CT）：默认模式，触发后存储数据，默认样本数为内存大小 - 100。
中心触发（CC）：触发事件位于内存中心，前后各存储一半样本。
自由运行（CF）：不受触发控制，接收 T 命令后持续采样，直至收到停止命令。
记录模式（CR）：自动重触发，按设定样本数 / 记录数存储数据，最多支持 65534 条记录。
触发延迟：可编程范围 200 ns 至 420 s（200 ns 步进），延迟不确定度 ≤200 ns + 1 个采样时钟周期，满足精准时序控制需求。
触发重武装时间：记录模式下为 1 个采样时钟周期，支持快速连续采样。
3. 信号分析功能（40+ 种核心功能）
（1）时域分析功能
功能名称 说明
峰值 - 峰值电压（AK） 计算信号稳态高电平（100% 点）与稳态低电平（0% 点）差值，返回最大 / 最小 / 平均值
上升时间（AR） 测量信号从 10% 稳态值上升至 90% 稳态值的时间，返回最大 / 最小 / 平均值
下降时间（AF） 测量信号从 90% 稳态值下降至 10% 稳态值的时间，返回最大 / 最小 / 平均值
过冲（AO） 信号超过 100% 稳态值的部分，返回最大 / 最小 / 平均值及对应地址
下冲（AU） 信号低于 0% 稳态值的部分，返回最大 / 最小 / 平均值及对应地址
最大 / 最小值（AX/AM） 查找指定样本范围内的最大 / 最小电压值及对应内存地址
脉冲宽度（AW/AZ） 测量脉冲高 / 低电平持续时间，支持绝对零或浮动参考点，返回最大 / 最小 / 平均值
（2）频域分析功能
功能名称 说明
FFT 分析（AC） 快速傅里叶变换，支持电压（V）或功率（dBm）单位，可返回最大幅值及频率、谐波参数等
FFT+Hanning 窗（AH） 带汉宁窗的 FFT，减少频谱泄漏，适用于非周期信号
FFT+Blackman-Harris 窗（AQ） 带布莱克曼 - 哈里斯窗的 FFT，进一步抑制频谱泄漏，分辨率更高
总谐波失真（THD） 计算基波与前 5 次谐波的幅值比，单位 dBc（相对于载波）
信噪比（SNR） 基波幅值与所有非谐波噪声幅值的比值，单位 dBc
无杂散动态范围（SFDR） 基波幅值与最大杂散信号（噪声或谐波）幅值的差值，单位 dBc
（3）统计与数学分析功能
功能名称 说明
均值（AA） 计算指定样本范围内的平均电压值
真 RMS 值（AT） 计算信号的真有效值（平方和平均后开方），反映信号实际功率
标准差（AS） 反映样本数据离散程度，可同时返回 ±Nσ 范围内的数据占比（N=1-9）
积分（AI） 计算信号曲线下面积（样本值累加，乘以采样间隔）
差分（AD） 计算连续样本点的差值，反映信号变化率
周期 / 频率 / 占空比（AY/AW/AZ） 基于过零点检测，计算信号周期、频率及高电平占空比
（4）记录与特殊分析功能
功能名称 说明
记录操作（AG） 对多条记录执行平均、差值、最大 / 最小值计算，生成新记录
单频 DFT（AL） 针对指定频率的离散傅里叶变换，返回幅值（RMS）与相位（弧度），支持单 / 双精度
过零点时间（AZ） 检测信号过零点时刻，计算周期、占空比等参数，参考点为绝对零
安装与操作指南
1. 安装前准备与要求
（1）工具与环境
必备工具：一字螺丝刀。
环境要求：主机架需提供足够散热（2.7 升 / 秒 airflow，压力降 0.19 mm H₂O 时，模块温升 <10°C），工作温度 0°C~55°C，存储温度 -40°C~85°C，相对湿度 <75%（非冷凝，31°C~40°C）。

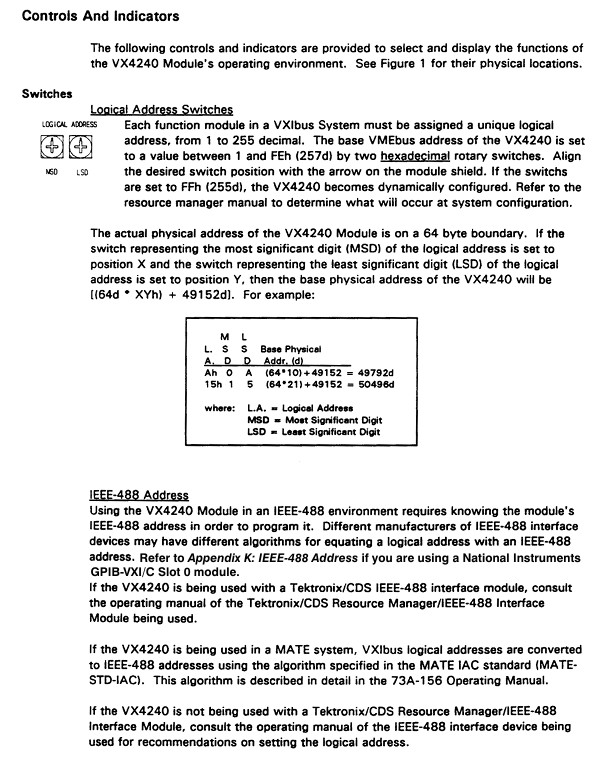

（2）开关设置（关键配置，错误设置将导致模块故障）
开关名称 位置要求 说明
逻辑地址开关（S080） 1-255（FFh 为动态配置） 基地址计算公式：[(64d×XYh)+49152d]，建议与插槽号一致
中断级别开关（S081） 1-7（0/8/9 禁用中断） 需与系统控制器中断处理级别匹配
Halt 开关（S084） 必须设为 ON 否则模块无法正常响应 VXIbus 资源管理器指令
Bootstrap 开关（S56） 设为 OFF 工厂测试专用，用户无需调整
内存大小开关（S083） 工厂预设 不可自行调整，匹配内存硬件配置

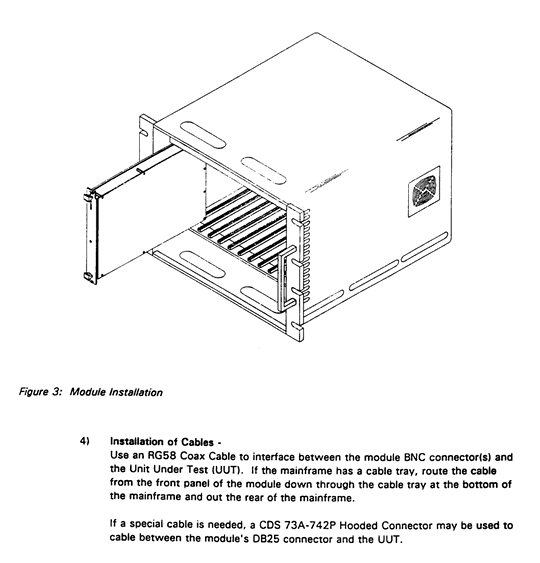

（3）安装步骤
记录模块修订版本、序列号（顶部屏蔽罩标签）及开关设置，填入安装检查表。
确认主机架电源关闭，将模块插入除 0 号槽外的任意 C/D 尺寸插槽（D 尺寸主机架需参考主机架手册适配）。
拧紧模块固定螺丝，确保前面板接地，避免触电风险。
连接电缆：BNC 接口使用 RG58 同轴电缆连接被测设备（UUT），DB25 接口可使用 CDS 73A-742P 带罩连接器。
检查主机架空闲插槽：需用空白面板覆盖，保证散热；若模块左侧有空闲插槽，需按主机架手册安装 VME 菊花链跳线。
2. 基本操作流程
（1）参数配置（核心命令示例）
操作目的 命令示例 说明
设置采样频率 F1E6 采样频率设为 1 MHz（内部时钟）
配置输入参数 VD5MF DC 耦合，±5 V 范围，50 Ω 输入阻抗，差分输入
设定采集模式 CR1000/50 记录模式，每条记录 1000 样本，共 50 条记录
配置触发模式 MP5.0 正电压阈值触发（5.0 V）
设定触发延迟 D200E-9 触发后延迟 200 ns 开始采样
（2）采样与分析流程
发送配置命令：通过系统控制器向模块发送参数配置命令字符串（最长 160 字节，以 <LF> 或；分隔多条命令）。
启动采样：发送 T（Trigger）命令，模块进入 “待命” 状态（ARM LED 亮），触发条件满足后开始采样（MIP LED 亮）。
数据存储：采样数据按设定模式存储在内存中，记录模式下自动重触发，直至完成设定记录数。
信号分析：发送 A 系列命令（如 AA 计算均值、AC 执行 FFT），模块返回分析结果。
状态查询与错误处理：
发送 Q 命令查询模块状态（自检结果、采样进度、触发状态等）。
发送 E 命令读取错误码（如 02 为 CPU 内存故障、08 为阈值超量程），错误码清除后才能继续操作。
（3）数据输出
输出格式：支持 ASCII、二进制、补码二进制、ASCII 块传输（K 选项，块大小 1-2500）。
地址控制：支持自动递增 / 递减地址，可指定相对于触发点的偏移地址（-RAMsize 至 +RAMsize）。
步长设置：可选 1-65536 采样点步长，支持间隔读取数据（如每 4 个样本读取 1 个，适配多路复用场景）。
3. 自检与校准
（1）自检功能
上电自检：模块上电后 5 秒内完成，检测 CPU 内存、A/D 转换器、模拟前端等核心部件，通过则 POWER LED 常亮，SYSFAIL LED 熄灭。
命令自检：发送 S 命令启动扩展自检（检测所有内存、校准参数、触发电路等），完成后返回上电默认状态，结果可通过 Q 命令（查询自检状态）或 E 命令（读取故障错误码）获取。
（2）校准要求与操作
校准周期：建议每 12 个月校准一次，需在工作温度下进行，校准前模块需预热 10 分钟。
校准命令：
KS [range]：同时校准指定电压范围的增益与偏移（结果存储于非易失性内存）。
KG [range]：仅校准增益。
KO [range]：仅校准偏移。
K [range]：软件校准，返回偏移电压（不存储，用于补偿温漂）。
校准条件：需使用高精度直流校准源（精度 0.1%）、函数发生器（1 MHz，精度 0.002%）等设备，由专业人员操作。
维护与故障排查
1. 日常维护
清洁：定期用无尘布擦拭模块表面，去除灰尘；顽固污渍可用稀释清洁剂擦拭，禁止使用研磨性清洁剂。
保险丝更换：模块配备 +5V、-2V、±24V 保险丝（+5V 用 Littelfuse 273005 2A 快速熔断型，其他用 273002 2A 快速熔断型），保险丝熔断后需先排除故障再更换。
备件采购：通过 Tektronix 当地办事处或分销商订购备件，需提供产品型号、序列号、修订版本。
2. 常见故障排查
故障现象 可能原因 排查步骤
SYSFAIL LED 常亮 1. 电源故障（+5V/-2V/±24V 丢失）；2. 自检未通过；3. CPU 故障 1. 检查 POWER LED 是否熄灭，若熄灭则更换保险丝；2. 发送 S 命令执行扩展自检，发送 E 命令读取错误码；3. 联系技术支持维修
无采样数据（MIP LED 不亮） 1. 触发条件未满足；2. 采样频率 / 周期设置错误；3. 内存不足 1. 检查触发模式与阈值设置（M 命令）；2. 验证采样频率命令（F/P 命令）；3. 减小单条记录样本数或扩展内存
分析结果偏差大 1. 未校准或校准过期；2. 输入参数设置错误（范围、耦合、阻抗）；3. 采样频率不足（未满足 Nyquist 定理） 1. 执行 KS 命令校准对应电压范围；2. 核对 V 命令参数（确保与信号匹配）；3. 提高采样频率（至少为信号最高频率的 2 倍，建议 10 倍以上）
通信失败 1. 逻辑地址设置冲突；2. VXIbus 总线故障；3. 命令格式错误 1. 重新设置逻辑地址（避免与其他模块冲突）；2. 检查主机架总线连接；3. 确保命令字符串符合语法（ASCII 字符，正确分隔符）
扩展选项与兼容性
1. 扩展选项
Option 01：512K 字采样内存扩展。
Option 02：1M 字采样内存扩展。
Option 2A（波形输出）：支持数字化信号回放，可编程延迟（200 ns 至 420 s），输出幅值 ±1Vpp 或 ±10Vpp（50 Ω 负载），需配合波形输出卡使用。
2. 兼容性
主机架兼容性：支持所有符合 VXIbus 规范的 C/D 尺寸主机架，Slot 0 需配备资源管理器（如 VX4521）。
接口兼容性：支持 VXIbus 字串行协议，兼容 IEEE-488（GPIB）接口（需通过 Slot 0 模块转换），中断级别可配置（1-7 级）。
软件兼容性：提供 BASIC 编程语言示例程序，支持主流测量控制软件（需遵循 VXIbus 仪器协议命令）。
关键附录信息摘要
1. 附录核心内容
附录 A（VXIbus 操作）：详细说明模块 VXIbus 寄存器定义、传输模式（正常传输 / 快速握手）、中断处理流程。
附录 B（I/O 连接）：提供 BNC 与 DB25 连接器引脚定义、信号接地要求、外部触发 / 时钟 / ARM 信号接口规格。
附录 E（傅里叶变换）：解释 FFT 原理、频谱泄漏抑制（窗函数作用）、采样频率选择原则（Nyquist 定理）。
附录 H（性能验证）：提供 DC 精度、AC 精度、共模抑制比（CMRR）等关键指标的验证流程与设备要求。
附录 I（校准流程）：详细描述 DC 增益 / 偏移校准、AC 增益校准、共模抑制校准的操作步骤与调整电位器位置。
2. 重要提示
二进制传输：使用 National Instruments GPIB-VXI/C Slot 0 模块时，需加载专用代码仪器（CI），避免数据缓冲区残留。
IEEE-488 地址配置：若系统上电后未分配 GPIB 地址，需调整 Slot 0 资源管理器延迟（设为 5 秒），确保模块完成自检。
