GE PACSystems RSTi-EP EPSCPE100可编程控制器
时间: 2025-11-19浏览次数：
GE PACSystems RSTi-EP EPSCPE100可编程控制器
GE PACSystems RSTi-EP EPSCPE100可编程控制器

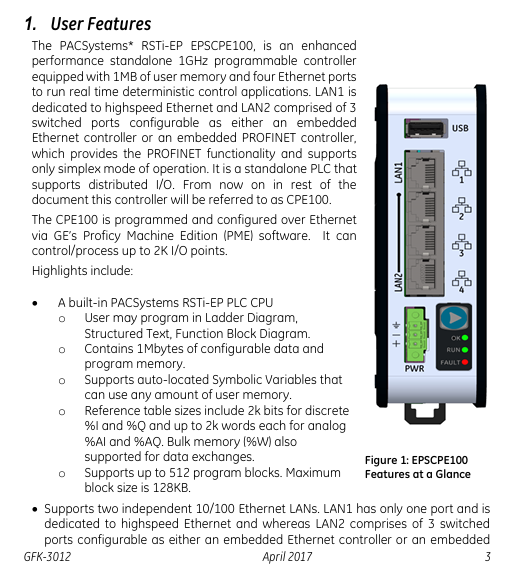

用户特性
2.1 控制器核心规格
主频：1GHz
用户内存：1MB（可配置数据和程序内存，支持自动定位符号变量）
I/O 控制能力：最多2K I/O 点
参考表尺寸：
离散量：% I 和 % Q 各2k 位
模拟量：% AI 和 % AQ 各2k 字
支持批量内存（% W）用于数据交换
程序块：支持最多512 个，单个最大128KB
工作温度范围：-40°C 至 70°C（-40°F 至 158°F）
2.2 操作与指示组件
组件类型 名称 功能描述
按钮 薄膜式运行 / 停止按钮 短按切换 CPU 状态（RUN/IO 启用 ↔ STOP/IO 禁用）；默认启用，可在 PME 硬件配置中禁用
LED 指示灯 OK（绿色） - 常亮：PLC 通过上电诊断，功能正常
- 熄灭：未通电或 PLC 故障
- 闪烁（其他 LED 熄灭）：PLC 处于停止 / 暂停状态，可能存在看门狗定时器故障
LED 指示灯 RUN（绿色） - 常亮：PLC 处于 RUN 模式
- 熄灭：PLC 处于 STOP 模式
- 闪烁（其他 LED 熄灭）：PLC 遇致命错误，闪烁错误代码
LED 指示灯 FAULT（绿色） - 常亮：PLC 处于停止 / 故障模式，发生致命故障
- 熄灭：未检测到致命故障
以太网 LED 每个 RJ-45 端口（黄 / 绿） - 绿色：以太网连接已建立
- 黄色：存在数据包传输
2.3 以太网端口配置
端口类别 数量 功能特性 默认网络参数
LAN1 1 个 非交换，高速以太网专用；支持与 PME 软件通过 SRTP 协议通信 IP：192.168.0.100
子网掩码：255.255.255.0
网关：0.0.0.0
LAN2 3 个 交换端口；可配置为嵌入式以太网控制器或 PROFINET 控制器（仅支持单工模式） IP：0.0.0.0
子网掩码：0.0.0.0
网关：0.0.0.0（需配置有效 IP 才可用）
2.4 通信能力
服务器连接：最多16 个SRTP+Modbus TCP 组合连接（Modbus TCP 不超过 8 个），或 16 个 SRTP 连接，或 8 个 Modbus TCP 连接
客户端连接：最多8 个，支持 SRTP、Modbus TCP 或两者组合
EGD 交换：最多8 个同时进行的 1 类以太网全局数据交换
最优性能组合：服务器（Modbus/SRTP）≤4 个通道、客户端（Modbus/SRTP）≤4 个通道、PROFINET 节点≤8 个、EGD 交换≤8 个
硬件安装
3.1 初始检查
检查 shipping 容器是否损坏，若损坏需立即通知承运商并保留容器作为证据
拆箱后记录所有序列号（保修时需提供）
核对收到的组件与订单是否一致，不一致则联系客户服务
保留所有包装材料，便于后续运输
3.2 安装位置与方式
3.2.1 安装间隙要求
左右两侧：最小50mm
上下两侧：最小100mm（满足散热需求）
3.2.2 DIN 导轨安装（默认方式）
倾斜设备，使 DIN 导轨适配器的上钩与导轨上边缘啮合
按压设备下部，听到 “咔嗒” 声即表示下钩与导轨下边缘啮合（无需额外工具）

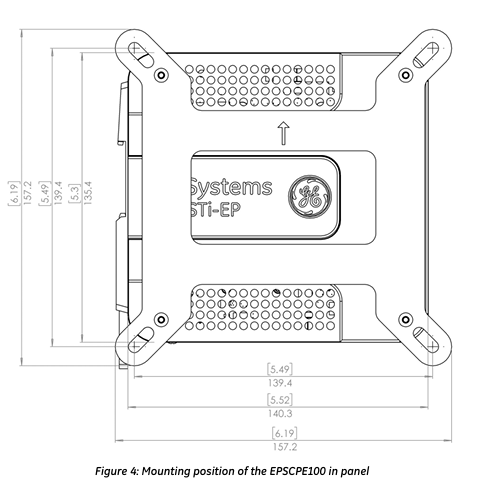

3.2.3 面板安装（可选，需适配器 ICMFAACC001-AA）
用适配器附带的 4 颗 M3 螺丝，将面板安装板固定在 CPE100 背面
用 4 颗螺丝（尺寸不超过 M5）将面板安装适配器的凸耳固定在面板对应位置
螺丝扭矩：新安装适配器时需拧至5.3 in-Ibs（0.6 Nm）
3.3 接地要求
使用16-22 AWG编织线（带接线片）连接 CPE100 的接地端子与 DIN 导轨
DIN 导轨需按照《RSTi-EP 系统手册》（GFK-2958）的说明接地

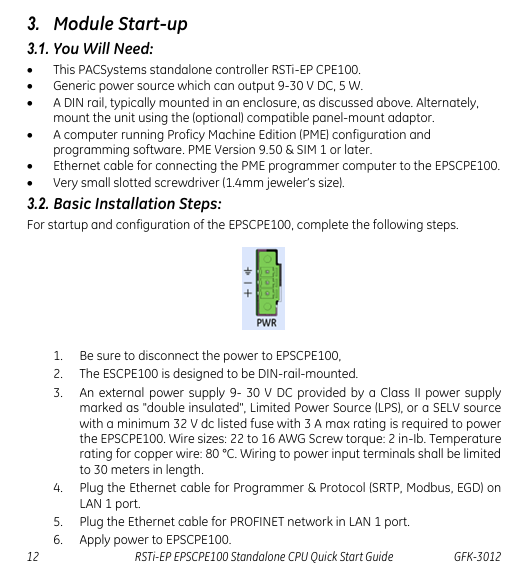

模块启动
4.1 启动所需物品
PACSystems RSTi-EP CPE100 控制器
电源：9-30V DC、5W 输出（需为 Class II 电源，标记为 “双重绝缘”“有限电源（LPS）” 或 SELV 电源，且需带最小 32V DC、最大 3A 的熔断器）
安装载体：DIN 导轨（通常安装在机柜内）或可选面板安装适配器（ICMFAACC001-AA）
计算机：安装有Proficy Machine Edition（PME）软件（版本≥9.50 SIM 1）
以太网电缆：用于连接计算机与 CPE100
螺丝刀：1.4mm尺寸（珠宝商规格，用于接线端子操作）
4.2 基本安装步骤
确保 CPE100 断电
选择 DIN 导轨或面板安装方式固定 CPE100
连接电源：
导线规格：22-16 AWG（铜线，温度等级 80°C）
接线长度：不超过30 米
螺丝扭矩：2 in-Ib
连接以太网电缆：
LAN1 端口：连接用于编程和协议（SRTP、Modbus、EGD）的计算机
LAN1 端口（若需）：连接 PROFINET 网络（文档此处疑似笔误，结合前文应为 LAN2 端口，需以实际配置为准）
为 CPE100 通电
编程配置（EPSCPE100）
5.1 基础编程要求
软件版本：PME 9.50 SIM 1 及以上
连接方式：通过 LAN1 端口连接计算机与 CPE100，使用默认 IP（192.168.0.100）
5.2 项目创建与转换
新建项目：使用 “RSTi-EP CPE100” 模板
现有项目转换：通过 PME 的 “家族转换” 功能将其他 PLC 项目转换为 CPE100 项目（转换时需注意约束，如 RX3i CPU320 应用中的第一个 PROFINET 控制器会分配给 CPE100 的嵌入式 PROFINET 控制器功能）
PROFINET 控制器配置
在 PME 导航器中选择 CPE100 目标设备，打开 “硬件配置”
在 “设置” 选项卡中，将 LAN2 端口的 “模式” 改为 “PROFINET”
配置完成后，PROFINET 控制器节点描述会显示对应 LAN 下存在 PROFINET 节点（详细操作参考《PACSystems RX3i & RSTi-EP PROFINET IO 控制器用户手册》GFK-2571）
固件升级流程
6.1 升级前提
连接端口：使用 LAN1 端口（默认 IP 192.168.0.100，可通过 PME 修改）
控制器状态：设为 “停止禁用” 模式（通过编程软件或运行 / 停止开关操作）
PC 设置：若使用代理服务器，需修改网络设置禁用代理或自动代理配置脚本
固件文件：从 GE 支持网站下载最新 PAC 格式固件文件（升级前建议检查是否有新版本）
6.2 升级步骤
将固件升级文件（PAC 格式）复制到计算机任意目录
打开浏览器，输入 CPE100 的编程通信 IP（如http://192.168.0.100）进入主页
登录：用户名 “update”，密码 “sierra”（均无引号）
点击 “选择文件”，找到并选择已复制的 PAC 文件，点击 “打开”
点击 “上传文件”，等待上传进度完成（升级过程最长约4 分钟，期间禁止断电，否则可能导致设备无法恢复）
升级完成后，CPE100 会自动重置，浏览器显示 “DONE” 状态即表示成功；若失败则显示错误状态
升级成功后：
关闭浏览器窗口
在 CPE100 上标记新固件版本（标签不可覆盖通风口）
通过编程软件将 CPE100 恢复为 “运行启用” 模式
产品限制（Release 1.0 版本）
不支持MRP（介质冗余协议）
不支持C Toolkit
不支持定时中断块
不支持RDSD
故障排除
IP 地址重置与设备恢复
适用场景：需将 IP 恢复为默认值（192.168.0.100），或设备处于未知状态
操作步骤：在 CPE100 通电时按住 “运行 / 停止” 按钮，直至设备完全通电（约60 秒）
效果：IP 地址恢复为 192.168.0.100，同时清空 Flash 和 RAM 中的内容
