TEKTRONIX 5B12N 双时基插件
TEKTRONIX 5B12N 双时基插件

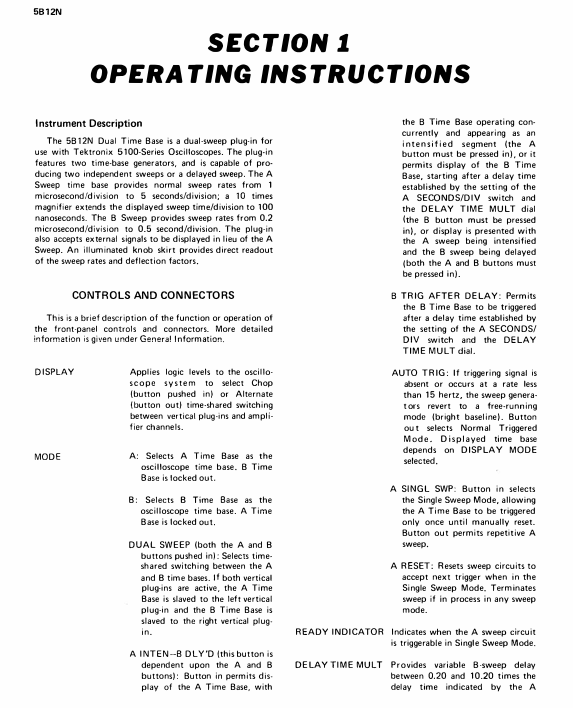

仪器核心特性与面板控件
1. 仪器核心特性
双时基发生器：含A 时基（主时基）与B 时基（辅助时基），支持三种工作模式（独立扫频、双扫频、延迟扫频）。
扫速范围：
A 时基：1μs/Div 至 5s/Div（21 档 1-2-5 序列），10 倍放大（A SWP MAG）后达100ns/Div；
B 时基：0.2μs/Div 至 0.5s/Div（20 档 1-2-5 序列），无放大功能。
延迟功能：通过DELAY TIME MULT 旋钮设置延迟时间，范围为0.2-10.2 倍 A 时基扫速（对应 1μs 至 50s），用于延迟扫频模式。
外部信号支持：可接入外部信号替代 A 时基显示，放大器模式提供50mV/Div和0.5V/Div两种校准偏转系数。
2. 关键面板控件（功能汇总）
控件类别 控件名称 功能描述
模式控制 MODE（A/B/ 双扫频） - A：仅 A 时基工作，B 时基锁定
- B：仅 B 时基工作，A 时基锁定
- 双扫频（A+B 按下）：A、B 时基同时工作，时间共享显示
A INTEN-B DLY'D 延迟扫频模式开关，需与 A/B 按钮配合：
- 仅 A 按下：显示 A 时基，B 时基同步工作（强化段显示）
- 仅 B 按下：B 时基延迟启动（延迟时间由 A 时基与 DELAY TIME MULT 决定）
- A+B 按下：A 时基强化段与 B 时基延迟显示
B TRIG AFTER DLY B 时基延迟后触发，需先满足 A 时基设定的延迟时间，再由触发信号启动 B 时基
时基控制 A/B SECONDS/DIV 选择校准扫速，旋钮裙边发光显示当前档位（A 为深灰旋钮，B 为浅灰旋钮）
A SWP MAG A 时基 10 倍放大，放大后扫速直接显示（如 1μs/Div→100ns/Div），仅中心 1 格区域可见
DELAY TIME MULT 延迟倍数调节，范围0.2-10.2 倍 A 时基扫速，用于定位延迟扫频的启动点
A SINGL SWP A 时基单次扫频模式，按下后仅触发 1 次，需 A RESET 重置
A RESET 重置扫频电路：单次模式下重新待命，任何模式下终止当前扫频

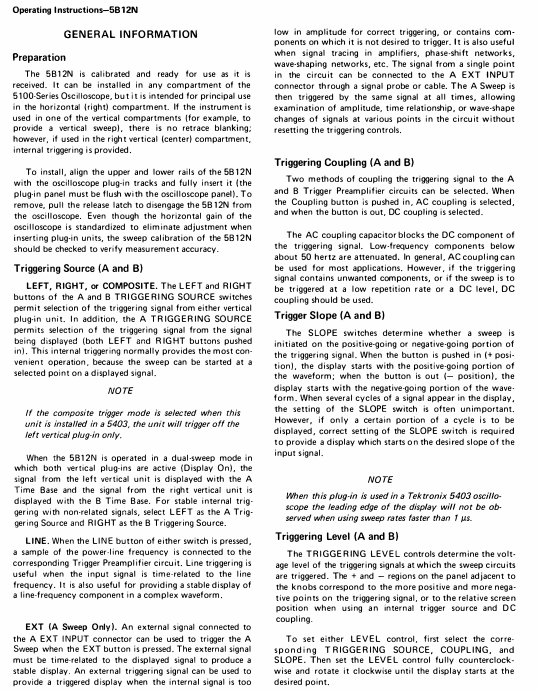

触发控制 A/B TRIGGERING SOURCE - LEFT/RIGHT：选择左 / 右垂直插件为触发源
- COMPOSITE（A 独有）：选择显示信号为触发源（A+B 按下）
- LINE：选择电源频率（50/60Hz）为触发源
- EXT（A 独有）：选择 A EXT INPUT 外部信号为触发源
A/B TRIGGERING COUPLING - AC（按下）：电容耦合，阻断 DC，衰减 < 50Hz 低频
- DC（弹出）：直接耦合，保留 DC 与低频成分
A/B TRIGGERING SLOPE - +SLOPE（按下）：正斜率触发（信号上升沿启动扫频）
- -SLOPE（弹出）：负斜率触发（信号下降沿启动扫频）
A/B TRIGGERING LEVEL 调节触发电平，± 区域对应信号的正负电压点，顺时针旋转触发电平升高
状态与显示 READY INDICATOR 指示灯，A 时基单次模式下亮起表示就绪（可接受触发）
DISPLAY（ALT/CHOP） - ALT（弹出）：交替显示 A/B 时基，适用于快速扫速
- CHOP（按下）：斩波显示 A/B 时基，适用于慢速扫速或扫速差异大的场景
INTEN BAL 平衡 A、B 时基轨迹的亮度，用于双扫频模式下的清晰观察或拍照
工作模式与操作流程
1. 三种核心工作模式
模式名称 触发条件 适用场景 关键操作步骤
独立扫频模式（A 或 B 单独工作） - 常态触发（AUTO TRIG 弹出）：需触发信号≥15Hz 且 LEVEL 正确
- 自动触发（AUTO TRIG 按下）：<15Hz 或无触发时自由运行（亮基线）
- 单次触发（A SINGL SWP 按下）：仅 1 次扫频，需 A RESET 重置 简单信号的常规时间测量，非重复信号拍照 1. 按下 MODE 的 A 或 B 按钮
2. 选择 TRIGGERING SOURCE/COUPLING/SLOPE
3. 调节 LEVEL 至稳定显示，单次模式需按 A RESET 待命
双扫频模式（A+B 同时工作） A 触发源对应左垂直插件，B 触发源对应右垂直插件，需分别设置触发参数 同时观察两个信号（或同一信号的不同扫速） 1. 按下 MODE 的 A+B 按钮
2. 设置 DISPLAY 为 ALT（快速扫速）或 CHOP（慢速扫速）
3. 分别调节 A/B 的 SECONDS/DIV 与触发参数，用 INTEN BAL 平衡亮度
延迟扫频模式（B 时基延迟启动） A 时基触发后，延迟时间到后启动 B 时基（或 B 时基延迟后等待触发） 信号局部放大、时间差测量、脉冲抖动测量 1. 按下 MODE 的 A INTEN-B DLY'D 按钮（配合 A/B）
2. 设置 A SECONDS/DIV（延迟基准）与 DELAY TIME MULT（延迟倍数）
3. 调节 B SECONDS/DIV（延迟扫速），需快于 A 时基以避免逻辑错误
2. 扫频放大操作（以 100 倍放大为例）
双扫频模式准备：A+B 按钮按下，左 / 右垂直插件接入同一信号，A SECONDS/DIV 设为0.1ms/Div（显示完整波形）；
延迟模式启动：按下 A INTEN-B DLY'D，用 DELAY TIME MULT 将强化段定位到需放大的脉冲；
B 时基设置：B SECONDS/DIV 设为1μs/Div（A 扫速的 1/100），此时 B 时基显示 A 时基强化段的 100 倍放大波形；
计算放大倍数：
放大倍数=
B SECONDS/DIV设置
A SECONDS/DIV设置
=
1×10
−6
0.1×10
−3
=100
应用场景与示例
1. 时间差测量（两脉冲间间隔）
信号接入：左 / 右垂直插件接入含两脉冲的信号，双扫频模式（A+B 按下），Volts/Div 设为 2 格幅度；
A 时基设置：A SECONDS/DIV 设为0.2ms/Div（显示两脉冲间多格距离），触发参数调至稳定显示（慢扫速用 CHOP 模式）；
延迟模式启动：按下 A INTEN-B DLY'D，B SECONDS/DIV 设为2μs/Div（A 扫速的 1/100），强化段长度约 0.1 格；
延迟定位：DELAY TIME MULT 先定位到第一个脉冲上升沿（读数 1.31），再定位到第二个脉冲（读数 8.81）；
计算时间差：
时间差=(8.81−1.31)×0.2ms=1.5ms
。
2. 脉冲抖动测量
信号接入：左 / 右垂直插件接入脉冲信号，双扫频模式，Volts/Div 设为 4 格幅度；
A 时基设置：A SECONDS/DIV 设为显示完整波形，触发参数调至稳定；
延迟模式启动：按下 A INTEN-B DLY'D，DELAY TIME MULT 定位到待测脉冲，B SECONDS/DIV 设为0.2μs/Div（覆盖脉冲前沿）；
抖动计算：观察 B 时基中脉冲的水平偏移（示例 0.5 格），
抖动=0.5×0.2μs=0.1μs
电气特性（核心参数）
特性类别 具体参数 精度 / 范围
A 时基扫速 校准范围：1μs/Div-5s/Div（21 档）；10 倍放大后 100ns/Div 1μs/Div-1s/Div：±3%；2s/Div-5s/Div：±4%；放大后 + 1%
非校准范围：连续可调，延伸至 12.5s/Div -
B 时基扫速 校准范围：0.2μs/Div-0.5s/Div（20 档） 1μs/Div-0.1s/Div：±3%；0.2μs/Div、0.5μs/Div、0.2s/Div、0.5s/Div：±4%
延迟特性 延迟倍数：0.2-10.2 倍 A 时基扫速（1μs-50s） 1μs/Div-0.5s/Div：±1%；1s/Div-5s/Div：±2%
固有延迟：≤500ns -
延迟抖动：≤1/20000×10 倍 A 时基扫速 -
触发特性 内部触发（DC 耦合）：≥0.4 格（DC-1MHz）；≥0.6 格（2MHz） -
外部触发（A 时基）：≥200mV（DC-2MHz） 输入 RC：1MΩ±2%//70pF
最大安全输入电压：350V（DC + 峰 AC） -
放大器模式 偏转系数：50mV/Div、0.5V/Div ±3%
带宽：DC-≥1MHz（AC 耦合 50Hz-≥1MHz） -
非校准范围：≥10:1 衰减 -
