TOSHIBA TE2 系列低压数字固态软启动器
时间: 2025-11-18浏览次数：
TOSHIBA TE2 系列低压数字固态软启动器
TOSHIBA TE2 系列低压数字固态软启动器
设备规格与核心功能
1. 基本电气规格
输入电压 208-600VAC（±10%），50/60Hz 三相交流（18-48A 型号可选单相）
输出电流 18-1250A（连续额定） 按型号区分，如 TE2-18-BP 为 9-18A，TE2-1250-BP 为 625-1250A
启动能力 500% 额定电流，20 秒（标准 duty）；60 秒（重载 duty） SCR 耐受能力
控制电源 120VAC（标准），240VAC（可选） 客户自备，VA 需求按型号：18-48A 需 100VA，1250A 需 1000VA
保护等级 开放式（需安装在 NEMA 1/12 外壳内） 防粉尘 / 防溅需额外外壳
通信接口 RS485 Modbus RTU 波特率 9600/19200/38400bps，地址 1-247
2. 核心功能与保护特性
启动模式 电压斜坡（VR） F010=1/3，初始电压 0-100%（F011/F015），斜坡时间 1-120 秒（F013/F017）
电流斜坡（CR） F010=2/4，初始电流 0-600% FLA（F012/F016），电流限制 200-600% FLA（F014/F018）
双斜坡切换 外接触点控制（TB1-6/7），支持 VR+VR、CR+CR、VR+CR、CR+VR 组合
点动（Jog） 电压 5-100%（F019）、时间 1-20 秒（F020），或电流 100-500% FLA（F021）
Kick Start 电压 10-100%（F022）、时间 0.1-2 秒（F023），用于突破高静摩擦负载
保护功能 热过载保护 NEMA Class 5-30（F003 启动时，F004 运行时），支持手动 / 自动复位（F005）
相位保护 相位丢失（电流 < 12% CT 值）、相位不平衡（5-30%，F040）、相位旋转（ABC/ACB，F098）
电压保护 过压 1-10%（F032）、欠压 1-20%（F034 启动 / F036 运行）、电压不平衡 1-30%（F030）
电流保护 过流 100-300% FLA（F042）、欠流 10-90% FLA（F044，负载丢失检测）、接地故障 5-90% CT 值（F046）
机械保护 启动间隔锁定（1-60 分钟，F050）、每小时启动次数限制（1-10 次，F049）、反转锁定（1-60 分钟，F048）
安装与接线
1. 安装要求
环境条件 温度：0-40°C（工作），-5-40°C（存储）；湿度：5-95% RH（无凝露） 避免粉尘、腐蚀性气体、振动（<0.5G）
安装间距 左右≥25mm（1 英寸）、上下≥100mm（4 英寸） 确保散热，多台并排需留间隙
散热方向 散热片肋条垂直安装 风扇辅助散热，需确保气流通畅
外壳要求 开放式机型需安装在 NEMA 1（室内）或 NEMA 12（防尘防溅）外壳内 外壳尺寸需满足散热：如 18-48A 需外壳体积≥0.05m³
2. 接线配置（关键端子）
（1）功率接线（主电路）
L1/L2/L3（R/S/T） 主电源输入 三相 208-600VAC，需接断路器 / 隔离开关 TE2-18-BP：10AWG，扭矩 35in-lbs（M5 螺栓）
T1/T2/T3（U/V/W） 电机输出 连接三相电机，严禁接反输入 / 输出 TE2-1250-BP：4×500kCMIL，扭矩 TBD
接地端子 设备接地 按 NEC 规范，线径不小于相线 1/2 如 10AWG 相线配 8AWG 接地线

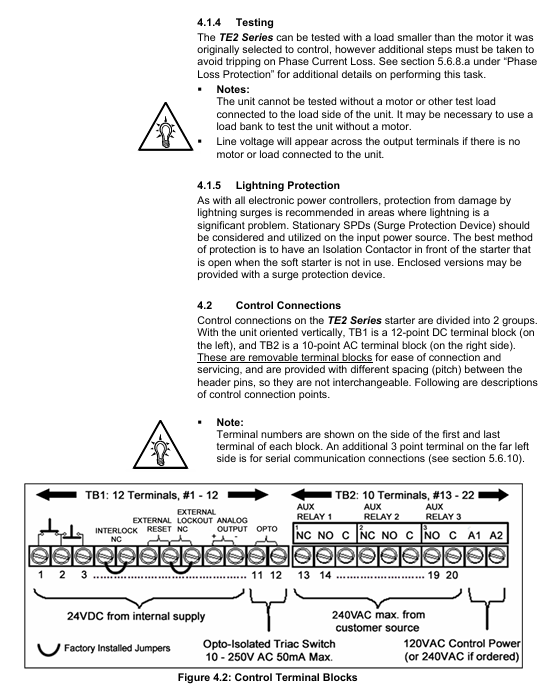

（2）控制接线（TB1 直流 24V，TB2 交流 120/240V）
TB1（直流 24V） 1-3 3 线控制（Start/Stop） 1 接 Start（NO），2 接公共端，3 接 Stop（NC）
4-5 外部联锁（NC） 接低油位 / 高温度开关，需移除出厂跳线
6-7 双斜坡切换 接外部触点，闭合激活斜坡 2
7-8 点动（Jog） 接外部触点，闭合激活点动（需 Start 命令）
9-10 模拟输出（4-20mA） 接 PLC / 仪表，监控电流 / 电压 / 热容量（F108 设置）
11-12 故障输出（光耦 Triac） 接 PLC，故障时导通（240VAC/50mA max）
TB2（交流控制电源） 21-22（A1-A2） 控制电源输入 120VAC（标准），需接 1A 保险丝
13-20 辅助继电器输出 3 个继电器：2 个 SPDT（13-18），1 个 SPST（19-20），240VAC/5A
参数编程
1. 核心必设参数
F001 电机额定电流（FLA） 必须设置为电机铭牌 FLA，否则软启动器不运行 0 范围：50-100% 软启动器最大电流，如 TE2-18-BP 为 9-18A
F002 电机服务系数（SF） 按电机铭牌设置，影响 FLA 上限 1.0 范围 1.00-1.30，SF↑则 F001 可设范围↓
F003/F004 启动 / 运行过载等级 NEMA Class 5-30，匹配电机过载能力 10（Class 10） 启动时设高等级（如 Class 20）避免误报
F010 斜坡类型选择 选择电压 / 电流斜坡及双斜坡组合 1（VR1+VR2） 重载选 CR，轻载选 VR
F014/F018 最大电流限制 限制启动电流，保护电网与电机 350%FLA 电网容量小时设低（如 250%），重载设高（如 500%）
2. 编程操作流程
进入编程模式：在状态显示模式（默认显示 A 相电流）下，按【Fn】键，进入 F001 参数界面。
调整参数：
按【←/→】键选择需修改的数字位（闪烁）；
按【↑/↓】键调整数值（长按 2 秒启动自动步进）；
按【ENT】键保存，显示 “End” 确认。
密码保护：
F070 设为非 0 值（1-999）启用密码，下次修改需输入密码；
忘记密码需联系东芝客服，恢复出厂设置（F071=2）不清除密码。
通信编程：通过 RS485 Modbus 连接 PLC / 上位机，修改参数寄存器（如 F001 对应寄存器地址 0x0001）。
启动与故障处理
1. 启动流程与检查
步骤 操作内容 关键检查点
1 接线确认 主电源、电机、控制电源接线正确，接地可靠，无松动
2 参数设置 必设参数 F001（FLA）、F002（SF）、F010（斜坡类型）已正确配置
3 上电测试 接通控制电源，“Power On” LED 亮，显示【0000.】（A 相无电流）
4 启动测试 按下 Start 按钮，电机按设定斜坡加速，“At Speed” LED 亮（电机达全速），旁路接触器吸合
5 异常处理 若启动中停机，检查故障代码（如 “oLA”= 过载，需增大 F003）
2. 常见故障与排查
故障代码 故障原因 排查步骤
nFLA 未设置电机 FLA（F001=0） 1. 进入编程模式；2. 设 F001 为电机铭牌 FLA；3. 保存后重启
PLc 运行时缺相 1. 检查主电源 L1/L2/L3 是否缺相；2. 检查电机接线 T1/T2/T3 是否松动；3. 确认相位丢失保护（F101）未误启用
oLA 启动时过载 1. 检查 F003（启动过载等级）是否过小（如设为 Class 5），可增大至 Class 15；2. 检查负载是否过重，需减小启动负载或增大电流限制（F014）
SSd SCR 短路或无负载 1. 断开电源，测量 SCR（L1-T1、L2-T2、L3-T3）是否短路；2. 确认电机已连接（无负载会报此故障）
GFc 运行时接地故障 1. 检查电机绕组是否接地；2. 检查电缆绝缘是否破损；3. 调整接地故障阈值（F046）或延迟（F047）
3. 故障记录与复位
故障记录：F085-F093 存储最近 3 次故障，含故障代码（F085/F088/F091）、时间戳（F086/F089/F092）、日期戳（F087/F090/F093）。
复位方式：
手动复位：故障排除后按【Reset】键，过载故障需等待电机冷却（热容量 H≥F059）；
自动复位：F052 选择故障类型（如 4 = 相位丢失），F053 设复位次数（1-10 次），1 分钟 / 次；
远程复位：断开控制电源再接通（适用于无 Reset 键场景）。
维护与附录
1. 定期维护
维护项目 周期 操作要求
清洁散热片 每 3 个月（粉尘环境每月） 用 80-100psi 干燥压缩空气吹扫，禁用化学品 / 金属刷
检查接线端子 每 6 个月 检查功率端子 / 控制端子是否松动，重新紧固（按扭矩要求）
风扇检查 每 1 年 听风扇运行噪音，异常则更换（寿命 3 年 / 30000h）
电容检查 每 5 年 主电路电容寿命 10 年 / 73000h，超期建议更换
参数备份 每 1 年 通过 BSD Configurator 备份参数，避免丢失
2. 重要附录内容

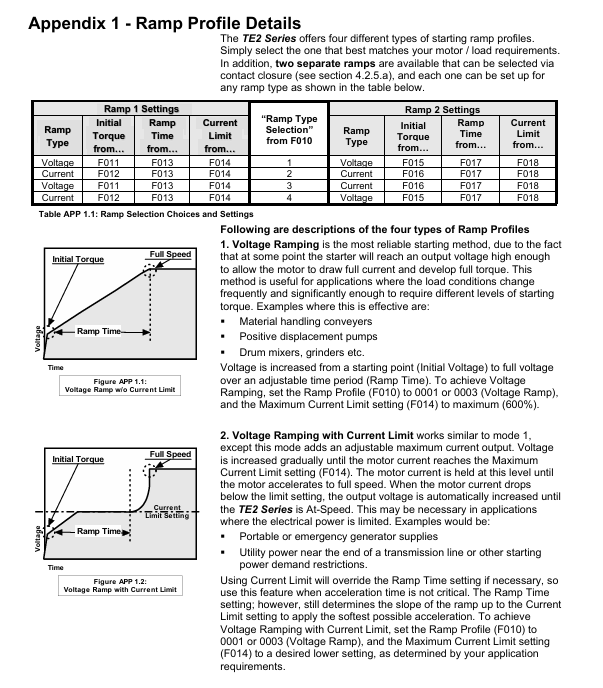

附录 1（斜坡细节）：详解 VR/CR 斜坡曲线差异，建议离心泵用 VR，长传送带用 CR。
附录 2（Pump-Flex 减速）：用于泵类软停止，避免水锤效应，需设开始减速电压（F025）、停止电压（F026）、减速时间（F027）。
附录 3（密码保护）：密码丢失处理流程，需联系东芝客服获取解锁方法。
附录 4（外部过载）：多电机控制或旁路启动时，需外接过载继电器（OLR），接线示例见文档图 APP4.2。
附录 5（参数记录）：空白表格用于记录用户修改的参数，便于维护追溯。
