TOSHIBA TOSVERT TM VF-nC1 工业变频器
TOSHIBA TOSVERT TM VF-nC1 工业变频器
产品概述
1.1 基本信息
型号：TOSVERT TM VF-nC1 工业变频器
适用电机：仅用于三相感应电机，不可驱动单相电机
功率与电压规格：覆盖三类电压等级，具体参数如下表：
电压等级 功率范围（kW） 型号示例 输出电流（A） 适配电机容量（kW）
单相 100V 级 0.1-0.75 VFNC1S-1001P 0.7-4.0 0.1-0.75
单相 200V 级 0.2-2.2 VFNC1S-2002P 1.4-10.0 0.2-2.2
三相 200V 级 0.1-2.2 VFNC1-2001P 0.7-10.0 0.1-2.2
单相 200V 级（带滤波器） 0.2-2.2 VFNC1S-2002PL 1.2-10.7 0.2-2.2
核心控制方式：采用正弦波 PWM 控制，输出频率范围0.5-200Hz（默认 0.5-80Hz），电压 / 频率特性可通过参数调整（V/f 恒定、无传感器矢量控制）。
安全规范
2.1 警示体系
手册将安全警示分为两级，明确风险后果与操作要求：
警示类型 含义 典型场景举例
Warning 操作错误可能致死亡或重伤 带电拆卸前盖、输入电源接输出端子、未接地运行
Caution 操作错误可能致轻伤或财产损失 触摸散热片、使用不兼容化学品、振动环境安装
2.2 强制安全要求
接地：必须采用D 型接地（原 3 类接地），接地 wire 线径需≥3.5mm²（具体参考端子规格表），确保故障时漏电流安全导走。
断电等待：断开输入电源后，需等待至少 15 分钟，确认电荷灯熄灭且 DC 主电路电压≤45V 后，方可触碰端子。
安装底座：需固定在能承受设备重量的金属底座上，防止设备坠落；户外 / 恶劣环境需选 NEMA 3R 防护型号（如 5000 系列）。
紧急停止：必须配套独立于变频器的紧急停止装置（如机械制动），仅靠变频器无法实现即时停机。
参数设置
3.1 参数分类与核心参数
参数分为基础参数、扩展参数、特殊参数三类，核心参数及功能如下：
参数类别 参数代码 功能描述 调整范围 默认值 关键作用
基础参数 CMod 指令模式选择（运行 / 停止指令来源） 0 - 端子板 / 1 - 面板 1 确定控制方式
FMod 频率设置模式选择 0 - 端子板 / 1 - 面板等 2 确定频率调节方式
ACC/dEC 加速时间 1 / 减速时间 1 0.1-3000s 10.0s 防止启动 / 停机时电流过载
FH/UL 最大频率 / 上限频率 30-200Hz/0.5-FH 80Hz/80Hz 限制电机最高运行频率
扩展参数 F300 PWM 载波频率 2/4/8/12/16kHz 12kHz 平衡电机噪声与 inverter 损耗
F250-252 DC 制动参数（启动频率 / 电流 / 时间） 0.0-FHHz/0-100%/0.0-20s 0.0Hz/50%/1.0s 实现快速停机
OLn 电子热保护特性 0-7（对应不同保护） 0 适配标准电机 / VF 电机保护
特殊参数 RUF 向导功能（快速设置） 0-5（5 类向导） 0 简化参数配置（如基础设置）
RUH 历史记录功能 - - 显示最近 5 个修改参数
3.2 参数设置流程
进入设置模式：按MON 键切换至 “参数设置模式”（显示 “RUH”）；
选择参数：通过△/▽键选择目标参数（如 CMod）；
修改参数：按ENT 键进入编辑，再用△/▽键调整值；
保存参数：再次按 ENT 键，参数与值交替显示即保存成功；
复位默认：设置基础参数 “Eyp” 为 3，可将所有参数恢复为出厂默认值（需先停机）。
安装与接线
4.1 安装环境要求

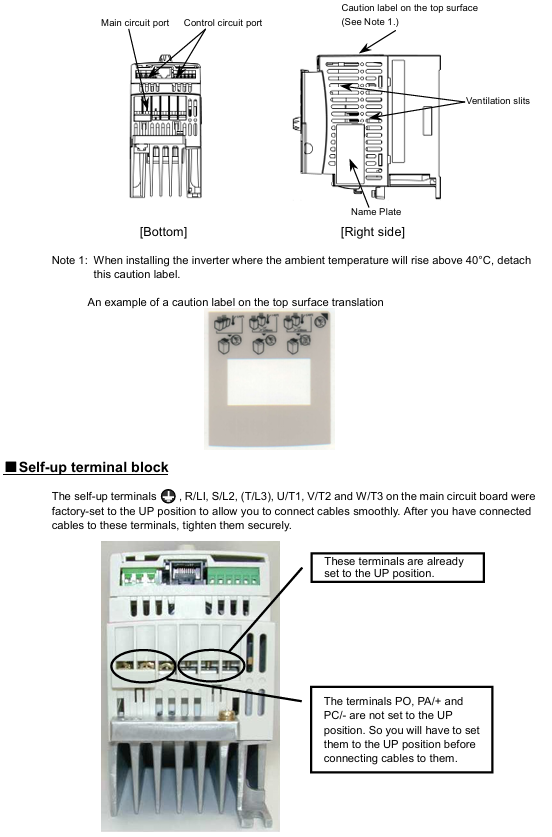

温度：运行环境温度 **-10℃-50℃**，当环境温度＞40℃时，需拆除设备顶部警示标签，并降低额定输出电流（如 2007P 型号 40-50℃时电流从 4A 降至 3.6A）；
湿度：相对湿度20%-93%，无凝露；
振动：振动加速度＜5.9m/s²（10-55Hz），避免安装在机床等强振动设备旁；
其他：无粉尘、腐蚀性气体、油雾，远离热源（如变压器、加热器）。
4.2 端子接线规范
主电路端子：
螺丝规格：M3（小功率）/M3.5（大功率），紧固扭矩分别为0.8N·m/1.0N·m；
接线要求：输入（R/L1、S/L2、T/L3）接电源，输出（U/T1、V/T2、W/T3）接电机，禁止反接（会损坏 inverter）；
接地端子：需独立接地，线径≥3.5mm²（参考 10.1 节布线表）。
控制电路端子：
螺丝规格：M2/M3，线径 0.3-1.5mm²， sheath 剥线长度 5-6mm；
布线禁忌：控制电路与主电路布线分离（不平行、不捆绑、不同穿线管），避免干扰。
4.3 布线注意事项
输出侧禁止接电容类设备（如噪声滤波器、浪涌吸收器），可能引发火灾；
主电路线长≤30m，超过时需增大线径（如 200V 级 0.75kW 电机，线长＞30m 需用≥2.5mm² 导线）；
多台 inverter 共用电源时，每台需独立配置 MCCB（断路器），避免故障扩散。
运行与监控
5.1 运行模式
面板控制：设置 CMod=1，通过 RUN 键启动、STOP 键停机，△/▽键调节频率；
端子控制：设置 CMod=0，通过短接 F-CC（正转）、R-CC（反转）端子控制运行；
点动运行（JOG）：将输入端子功能设为 “JOG”，短接时电机以5Hz固定频率运行，断开后自由停车；
预设速度运行：通过分配 SS1-SS4 端子（共 4 个端子），可实现15 级预设速度（需设置 F287-F294 参数）。

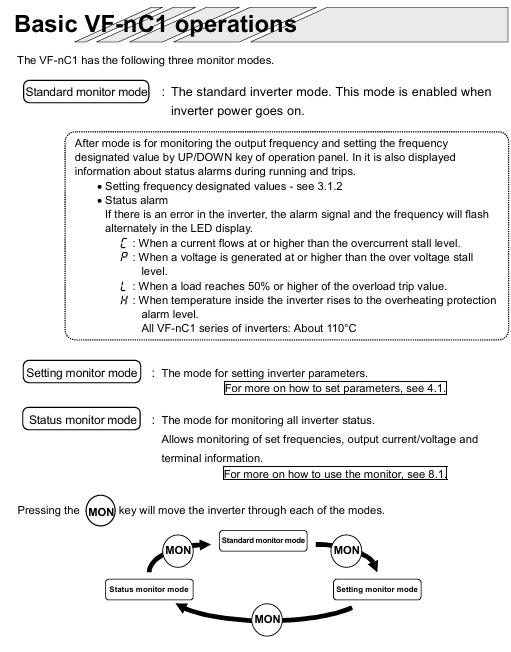

5.2 状态监控
监控内容：通过 “状态监控模式”（按 MON 键两次）可查看输出频率、负载电流（%/A）、输入电压（DC）、输出电压（%/V）、累计运行时间（0.01=1 小时）等；
故障显示：跳闸时 LED 显示故障代码（如 “OC1” 为加速过流），同时 FL 继电器动作（故障输出）；
报警信息：非跳闸类警告（如 “rEr” 为重试中），仅提示不停机，需关注设备状态。
故障处理
6.1 常见跳闸故障与补救
故障代码 故障类型 可能原因 补救措施
OC1 加速过流 加速时间过短、电机阻抗过小 延长 ACC 时间（如从 10s 改为 20s）、检查电机绝缘
OP2 减速过压 减速时间过短、再生能量过大 延长 dEC 时间、启用 F305（过压限制运行）
OH 逆变器过热 风扇故障、通风不良、环境过热 更换风扇、清理通风口、改善环境散热
OL2 电机过载 负载过重、低速运行时间过长 减轻负载、调整电子热保护等级（OLn=4 适配 VF 电机）
6.2 故障复位方式
面板复位：停机状态下，按 STOP 键显示 “LLr”，再按 STOP 键复位（需先排除故障）；
外部复位：将控制端子 RST 与 CC 短接后断开（需先分配 RST 功能）；
断电复位：断开输入电源，等待 15 分钟后重新上电（紧急情况下使用，不建议频繁操作）。
维护与质保
7.1 定期维护计划
维护类型 周期 维护内容 注意事项
日常检查 每日 环境温度、振动噪声、负载电流、报警灯状态 无需停机，目视 + 仪表检查
周期检修 3-6 个月 端子紧固、除尘（通风口 / 电路板）、电容检查 必须先断电 15 分钟，确认电压≤45V 后操作
长期存储 每 2 年 通电 5 小时以上（电机断开），恢复电容性能 用变压器逐步升压，避免直接通商用电源
7.2 易损件寿命与更换
冷却风扇：寿命约30000 小时（2-3 年连续运行），出现异响 / 停转时更换；
电解电容：主电路平滑电容寿命约5 年（正常环境），检查无漏液、安全阀未凸起，否则更换；
熔断器：寿命约 10 年，定期检查外观，熔断后需更换同规格（如 CC/J 级 8A）。
7.3 质保范围
质保期限：自交付日起12 个月，仅覆盖变频器主机；
免费维修：正常使用下出现的零件故障（如风扇、电容）；
免责情况：
不当使用（如过载、错接电源）；
自行改装 / 维修；
自然灾害（火灾、地震）或异常电压；
超范围应用（如驱动单相电机）。
合规与处置
8.1 认证合规要求
CE 认证：
需在输入侧安装 EMI 滤波器（如 EMFA2006Z 适用于 200V 级小功率）；
主电路 / 控制电路用屏蔽线，屏蔽层接地（距离 inverter＜10cm）；
UL/CSA 认证：
使用75℃以上铜导线，配套 CC/J 级熔断器（如 2002P 型号用 4A 熔断器）；
分支电路保护需符合当地电气规范（如美国 NEC、加拿大 CEC）。
8.2 设备处置
强制要求：废弃变频器需由工业垃圾专业处置机构处理（禁止自行拆解）；
风险提示：自行处置可能导致电容爆炸、释放有毒气体，违反《废弃物处理与清扫法》；
联系机构：可联系手册末尾东芝各地区分公司，获取合规处置渠道。
