TOSHIBA TOSVERT S11 系列变频器
时间: 2025-11-17浏览次数：
TOSHIBA TOSVERT S11 系列变频器
TOSHIBA TOSVERT S11 系列变频器
概述与设备基础信息
定位：东芝 TOSVERT S11 系列变频器官方使用说明书，针对电气工程师、运维人员，覆盖设备安装、接线、操作、参数设置、故障处理及维护全流程，突出 “紧凑型” 与 “高兼容性” 特性。
设备规格与型号：
电压等级 功率范围 输入类型 适用场景 典型机型
200V 级 0.1-1.5kW 单相 小型设备（实验室仪器、家用设备） S11-2001S（0.1kW）、S11-2015S（1.5kW）
200V 级 2.2-15kW 三相 中小型电机（输送机、包装机） S11-2002H（2.2kW）、S11-2015H（15kW）
400V 级 0.4-30kW 三相 中大型设备（风机、泵、小型机床） S11-4004H（0.4kW）、S11-4030H（30kW）
型号编码规则：以 “S11-4015H-C” 为例，各部分含义：
S11：系列代码（TOSVERT S11 系列）
4：电压等级（2=200V 级，4=400V 级）
015：容量（15kW，0.1kW 机型标 001）
H：基础配置（H = 标准，S = 简易，L = 低噪声）
C：可选功能（C = 内置通信模块，F = 内置制动单元）
核心技术特点：
超紧凑型设计：体积较前代 S7 系列缩减 30%，0.4kW 机型尺寸仅 75×130×100mm，节省控制柜空间。
高防护与兼容性：基础机型 IP20，可选 IP40（防固体异物 + 防溅水）；符合 NEMA MG1 Part 31，全兼容变频器驱动，适配各类异步电机。
控制精度：无传感器矢量（SVC）模式下，0.5Hz 输出 150% 额定转矩，转速精度 ±0.1%，满足中小功率高精度需求。
安装规范与环境要求
1. 安装方式（按功率分段）
功率范围 安装方式 安装要求 适用场景
≤0.4kW（200V 单相 / 400V 三相） DIN 导轨安装 适配 35mm 标准 DIN 导轨，导轨长度≥变频器宽度，安装面平整度≤0.5mm 小型控制柜、分布式安装
≥0.75kW（200V 三相 / 400V 三相） 垂直壁挂安装 固定在厚度≥1.5mm 的金属背板上，背板接地（≤10Ω），螺丝扭矩 2.5-4.0N・m 中型控制柜、集中安装
所有机型（IP40 配置） 独立安装 需预留更大通风间隙（左右≥5cm），禁止与发热设备（如接触器）紧邻 粉尘 / 潮湿环境（如食品加工车间）
2. 通风间隙与环境限制
通风间隙（图 2-1）：
防护等级 顶部间隙 底部间隙 左右间隙 背部间隙
IP20 ≥5cm ≥5cm ≥3cm ≥5cm
IP40 ≥8cm ≥8cm ≥5cm ≥8cm
环境限制：
温度：IP20 机型 - 10℃~40℃，IP40 机型 - 10℃~50℃；超温每升高 1℃，额定功率降 1%（最高 50℃）。
湿度：≤90% RH，无凝露（凝露环境需选 IP40 + 防凝露加热器）。
海拔：≤1000m（超 1000m，每升 100m 功率降 1%，最高 3000m）。
振动：加速度≤0.5G（10-50Hz），振幅≤0.08mm（50-150Hz），超范围需加减振垫。
3. 运输与存储
运输：包装箱内填充缓冲材料，禁止倒置 / 侧翻，避免碰撞（防止内部电容、模块损坏）。
存储：温度 - 20℃~60℃，湿度≤60% RH；长期存储（≥6 个月）每 6 个月通电 30 分钟（无负载），激活电容。
接线规范与硬件配置

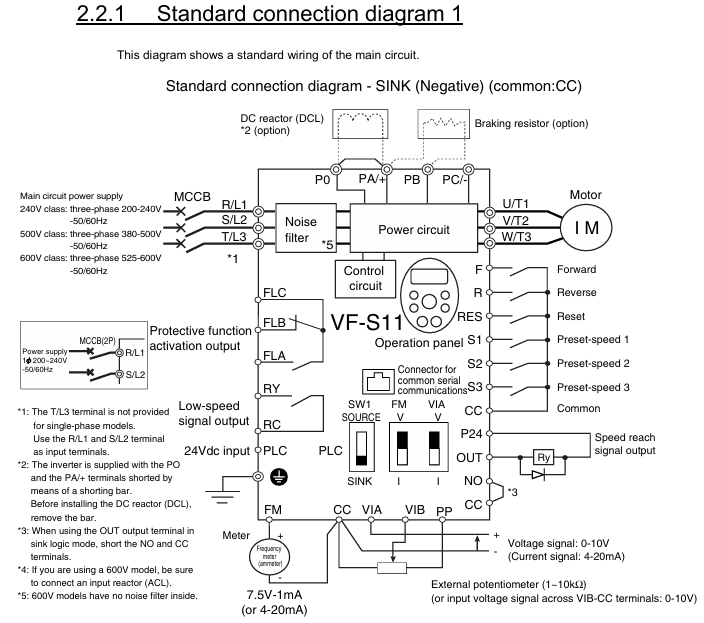

1. 主电路接线（分功率段差异）
（1）200V 级（单相 / 三相）主电路端子
端子标识 功能 接线要求 线缆规格（铜芯）
L/N（单相）、L1/L2/L3（三相） 电源输入 串联 MCCB（容量 = 1.2-1.5× 额定电流），禁止接补偿电容 0.1-0.75kW：0.75mm²；1.5-15kW：1.5-4mm²
U/V/W 电机输出 对应电机 U/V/W，反转交换任意两相；线缆长度≤30m（超 30m 加输出电抗器） 与输入线缆一致
PE 保护接地 Class 3 接地（≤10Ω），黄绿双色线，禁止与零线共用 ≥输入线缆 1/2，最小 0.75mm²
B1/B2 制动电阻连接 ≤7.5kW 可接内置电阻；＞7.5kW 需外接 ≥1.5mm²（按制动功率选配）
（2）400V 级主电路端子
功率≤7.5kW：端子配置同 200V 三相，新增 “输入滤波器端子（F1/F2）”，可选配 EMC 滤波器。
功率≥11kW：分 “主电源输入（L1/L2/L3）” 与 “电抗器输入（L1R/L2S/L3T）”，强制外接输入电抗器（抑制谐波，保护模块）。
2. 控制电路接线
模拟量输入（AI1/AI2）：
端子 默认功能 可配置功能 接线要求
AI1 0-10Vdc（频率指令） 4-20mA（参数 P07.01） 负载电阻≤500Ω，屏蔽双绞线（0.5mm²）
AI2 4-20mA（转矩指令） 0-10Vdc（参数 P07.02） 同 AI1，线缆长度≤20m
开关量输入（DI1-DI6）：
默认功能：DI1 = 正转，DI2 = 反转，DI3 = 多速 1，DI4 = 多速 2，DI5 = 点动，DI6 = 复位。
输入方式：漏型（默认）/ 源型可选（P06.01），24Vdc±10%，电流≤8mA。
通信接口：
标配 RS485（端子 A/B），支持 MODBUS-RTU，波特率 9600-115200bps（P20.01）。
可选 RS232 模块（需接端子 TX/RX/GND），用于与 PC 直接通信。
3. 接线禁忌
禁止电机端接补偿电容（导致过压跳闸）。
控制线缆与主电路线缆间距≥15cm，避免平行布线（减少 EMI 干扰）。
IP40 机型接线后需检查密封圈是否压实，防止粉尘 / 水汽侵入。
操作面板与核心操作
1. 操作面板解析
面板布局（图 4-1）：
显示：2 行 LCD 屏（支持中文 / 英文，参数 P00.02 切换），显示频率、电流、故障码。
按键：RUN（启动）、STOP（停止 / 复位）、MODE（模式切换）、△/▽（参数调节）、ENTER（确认）。
指示灯：电源（PWR）、运行（RUN）、故障（ALM）。
菜单结构：一级菜单（监控 / 参数 / 故障）→二级菜单（参数组 P00-P29）→三级菜单（具体参数）。
2. 基础操作流程（面板控制）
开机待机：闭合 MCCB，PWR 灯亮，屏显 “0.0Hz”，无 ALM 报警。
频率设置：按 MODE 选 “面板控制”，按△/▽设目标频率（如 50Hz），ENTER 确认。
启动 / 停机：按 RUN 启动（RUN 灯亮），按 STOP 软停（减速时间 P03.02 默认 3 秒）。
故障复位：ALM 灯亮时，排除故障后按 STOP 2 秒复位。
3. 外部 / 通信控制操作
外部控制：P05.01=1（外部模式），DI1 接正转开关，AI1 接电位器，开关闭合启动。

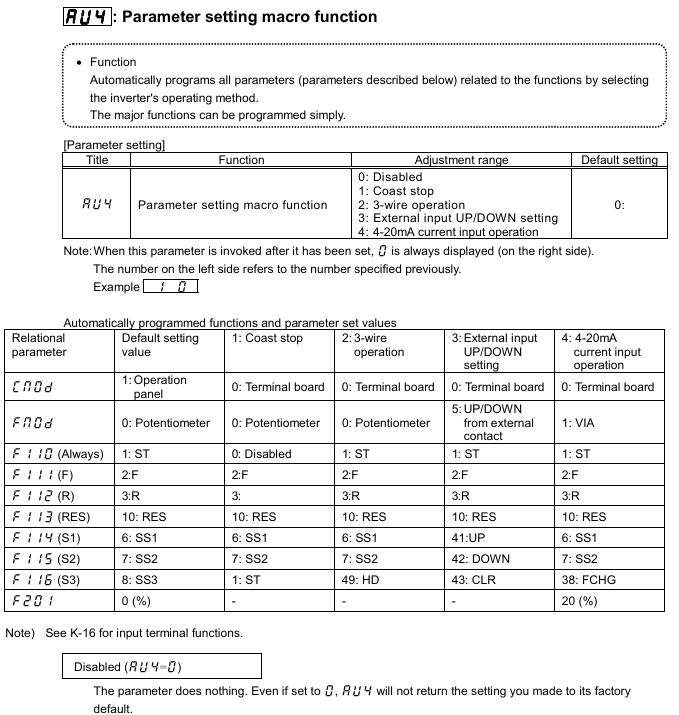

核心功能与参数配置
1. 控制模式与关键参数
控制模式 参数（P01.01） 核心参数 适用场景
V/f 控制 0 P01.02（V/f 曲线：0 = 线性，1 = 平方） 风机 / 泵（变转矩）
无传感器矢量（SVC） 1 P01.04（矢量增益：0.1-10.0）、P04.01（转矩限制：50-200%） 机床 / 输送机（恒转矩）
2. 多速与制动控制
16 速运行：P08.01-P08.16 设 16 速频率（0.0-400.0Hz），DI3-DI6 组合选择（如 DI3=ON→S1）。
DC 注入制动：P09.01=1（启用），P09.02=0-10Hz（启动频率），P09.03=0-30%（电压），适配定位场景。
3. 节能功能
风机 / 泵节能：P15.01=1（启用），P15.02=1（平方曲线），节能 5-12%。
自动休眠：P15.05=1，P15.06=5.0Hz（休眠阈值），P15.07=10 秒（延迟），轻载停机节能。
故障排查与维护
1. 常见故障代码与解决方案
故障代码 类型 原因 解决措施
OC1 加速过流 加速时间短、电机短路、负载大 增大 P03.01、测电机绝缘、减负载
OH1 模块过热 风扇故障、间隙不足、环境热 换风扇（FS-6015）、调间隙、降温
OV1 母线过压 电网高、减速短、再生能量大 测电网电压、增大 P03.02、接制动单元
GF 接地故障 电机接地、线缆破损、接地差 测电机绝缘、换线缆、整改接地（≤10Ω）
Err12 通信故障 线缆断、波特率不匹配 查 RS485 接线、统一 P20.01 参数
2. 维护计划
周期 项目 操作
每月 外观检查 查外壳 / 端子无破损、氧化
每 6 个月 端子紧固 主电路螺丝扭矩 2.5-4.0N・m
每 6 个月 散热清理 压缩空气（0.2MPa）清风扇 / 散热片
每 2 年 电容检测 测母线电容容量（衰减≤20%）
可选配件与保修
可选配件：
配件 型号 功能
输入电抗器 ACL-S11-04 抑制谐波，功率因数提至 0.95
制动电阻 BR-S11-10 适配 15kW 机型，吸收再生能量
通信模块 MOD-S11-RS232 扩展 RS232 通信
外部面板 OP-S11-1M 1 米线缆，远程操作
保修条款：
期限：主机 12 个月，配件 3 个月。
失效情况：擅自改装、过压运行、自然灾害等。
