TOSHIBA 1600XPi 系列 UPS 安装与操作
时间: 2025-11-17浏览次数：
TOSHIBA 1600XPi 系列 UPS 安装与操作
TOSHIBA 1600XPi 系列 UPS 安装与操作

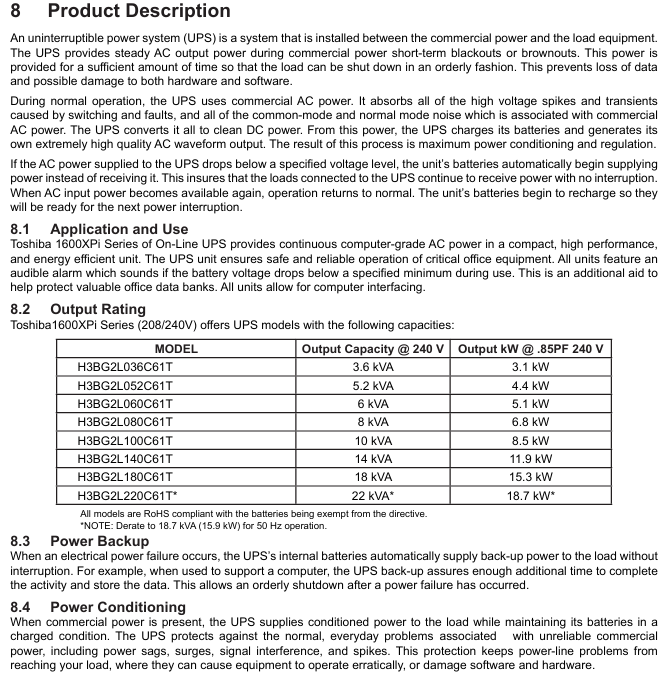

产品范围与用途
产品规格：单相 UPS，容量覆盖3.6/5.2/6/8/10/14/18/22 KVA，对应输出功率（0.85 功率因数下）3.1/4.4/5.1/6.8/8.5/11.9/15.3/18.7 kW（22KVA 在 50Hz 时降额至 18.7kVA）
适用场景：通用电子应用（计算机、个人设备、办公设备、测量设备、工业机器人、家用电器等）
禁止场景（DANGER）：医疗手术室设备、生命支持设备、消防设备；特殊场景（如核电厂、通信设备、运输设备）需专业技术人员咨询（WARNING）
核心安全规范
人员资质要求
仅允许合格人员（Qualified Personnel）安装、操作、维护，需满足：
阅读完整手册，掌握设备构造与操作
接受过电路通断、接地、上锁挂牌（LOTO）等安全培训
掌握防护装备（绝缘手套、安全帽等）使用方法
具备急救技能，了解电池处理注意事项
安全符号与信号词
安全符号：包括安全警示（潜在人身伤害）、禁止（不可操作）、强制（必须执行）、接地（接地导体位置）、电击（内部高压）、爆炸（部件可能爆炸）等
信号词分级：
DANGER：即时危险，不避免将导致死亡 / 严重伤害（如禁止用于生命支持设备）
WARNING：潜在危险，不避免可能导致死亡 / 严重伤害（如特殊场景需专业咨询）
CAUTION：潜在危险，不避免可能导致轻微 / 中度伤害（如电池操作需绝缘工具）
NOTICE：潜在危险，不避免可能导致设备 / 财产损坏（如安装需留通风空间）
关键操作禁忌
断电后需等待5 分钟，待内部电容完全放电后再开盖操作
禁止擅自改装设备（无东芝书面许可），否则失效所有保修，且可能导致 UL/CUL/CE/ETL 认证失效，引发人身伤害或设备损坏
电池禁止火烤、拆解（电解液有害），更换需由东芝授权人员操作，且需使用同型号电池组
安装与接线规范

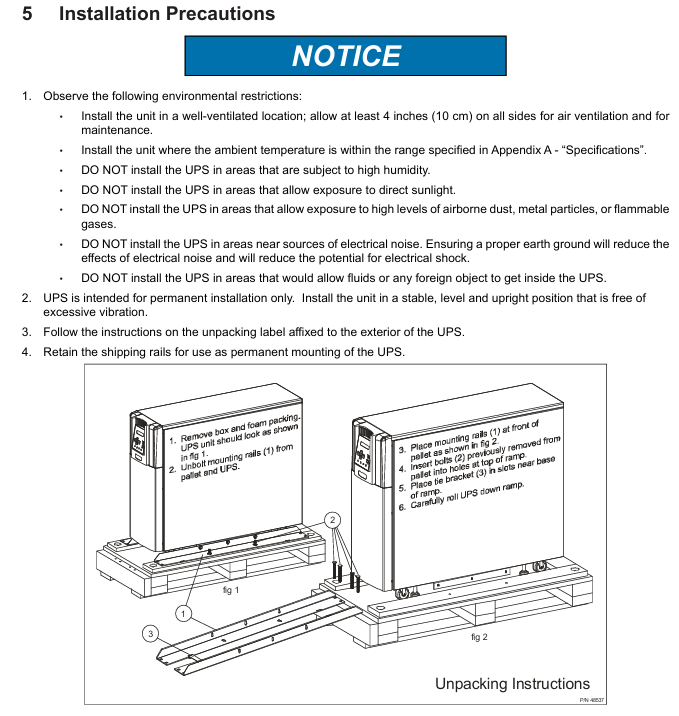

安装环境要求
通风：安装在通风良好区域，四周至少留4 英寸（10cm） 空间，用于通风与维护
温度：运行温度 0-40℃（60Hz）、0-33℃（50Hz）；存储温度 - 20-40℃，最佳存储温度 21℃
其他：避免潮湿（湿度 30-90% 无冷凝）、粉尘 / 金属颗粒、阳光直射、电气噪声源、液体侵入，且需水平放置（无过度振动）
输入 / 输出保护配置
用户需在 UPS 输入（市电）与输出（负载）之间配置断路器，规格如下表：
240VAC 规格 3.6 kVA 5.2/6 kVA 8 kVA 10 kVA 14 kVA 18 kVA 22 kVA
输入断路器 30 A 50 A 60 A 70 A 100 A 100 A 125 A
输出断路器 20 A 35 A 45 A 60 A 80 A 100 A 125 A
注：以上为 80% 额定值设备的规格
端子接线与电缆要求
端子块类型：
类型 1：208/240V 输入，120/208/240V 输出，需根据输入电压跳接（208V 短接 11-12 端子，240V 短接 12-13 端子）
类型 2：240V 输入，100/200V 输出，输出 100V 接 4-6 或 6-7 端子，200V 接 4-7 端子
电缆规格：所有输入、输出、接地线需用90℃铜线，电缆尺寸与扭矩如下表：
项目 端子号 电缆尺寸（AWG）-3.6kVA 电缆尺寸（AWG）-5.2-6kVA 电缆尺寸（AWG）-8kVA 电缆尺寸（AWG）-10kVA 电缆尺寸（AWG）-14-18kVA 电缆尺寸（AWG）-22kVA 拧紧扭矩（lb.-in./N・m）
AC 输入线 1、2 10（8） 8（8） 8（1/0） 6（1/0） 4（1/0） 1（1/0） 14.2（1.56）
AC 输出线 4、5、7 12（8） 10（8） 8（1/0） 6（1/0） 4（1/0） 1（1/0） 14.2（1.56）
AC 输出中性线 6 12（8） 10（8） 8（1/0） 6（1/0） 4（1/0） 1（1/0） 14.2（1.56）
接地线 3、8 12（8） 10（8） 8（1/0） 6（1/0） 4（1/0） 1（1/0） 14.2（1.56）
EPO 开关 14、15 16 16 16 16 16 16 9.0（0.99）
远程开关 16、17 16 16 16 16 16 16 9.0（0.99）
注：括号内为端子可容纳的最大电缆尺寸
操作流程与运行模式

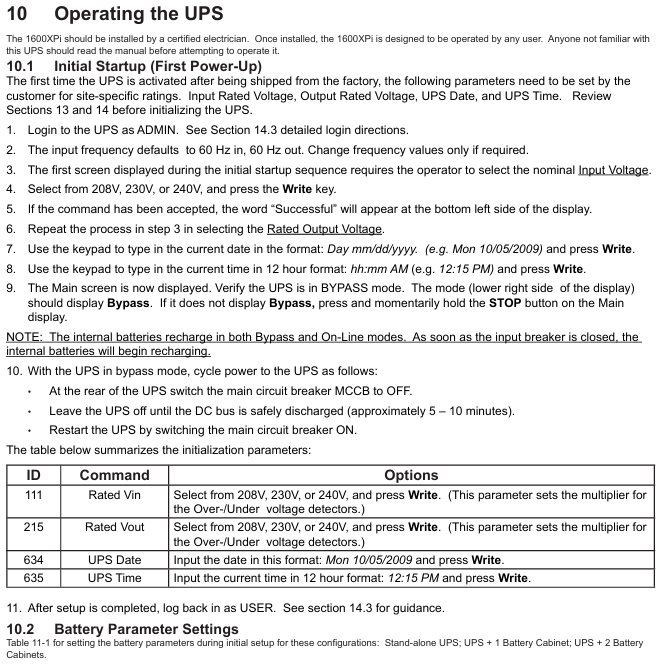

初始启动（First Power-Up）
登录：以 ADMIN 权限登录（默认密码 ADMIN）
参数设置：
输入额定电压（208V/230V/240V），按 Write 确认
输出额定电压（208V/230V/240V），按 Write 确认
设置日期（格式：Day mm/dd/yyyy，如 Mon 10/05/2009）
设置时间（12 小时制，如 12:15 PM）
充电：初始启动后，需让电池充电至少 24 小时（输入断路器打开），否则备份时间缩短
正常启动与停止
启动：打开 UPS 后部主断路器（MCCB），确认前面板 “On-Line” 绿灯亮；若未亮，按 RUN 键 3 秒（听到蜂鸣声）
停止：按 STOP 键 3 秒（蜂鸣声后，“On-Line” 灯灭，进入旁路模式）；如需完全停止，关闭 MCCB 断路器（需先关闭所有敏感负载）
核心运行模式
静态旁路模式（Static-Bypass）：UPS 过载或内部故障时自动切换，电源直接从输入经旁路供给负载，切换时间 < 1/4 周期（无负载中断）；过载解除后可自动切回（需开启 AutoXfer 参数）
在线模式（On-Line）：正常运行模式，输入 AC 经整流器（含升压斩波电路）转为 DC，充电电池同时供逆变器生成高质量正弦波 AC 输出，电池始终处于充电状态
电池备份模式（Battery Backup）：市电中断时，电池立即向逆变器供 DC，转为 AC 输出；备份时间 5-8 分钟（满负载，依型号），电池电压降至 “关机电压（Vmin）” 时自动停止供电
EPO 模式（Emergency Power Off）：远程闭合 EPO 开关（常开端），立即切断 UPS 输入断路器、输出及电池电路；激活后需等待 5 分钟放电再维护
电池管理与维护
电池关键参数
标称电压（Vnom）：3.6KVA 为 144Vdc，5.2-6KVA 为 216Vdc，8-22KVA 为 288Vdc
低电压报警（Vlow）：3.6KVA 为 130Vdc，5.2-6KVA 为 192Vdc，8-22KVA 为 246Vdc
关机电压（Vmin）：3.6KVA 为 114Vdc，5.2-6KVA 为 170Vdc，8-22KVA 为 227Vdc
充电参数：充电分三阶段（恒流 1A→恒压→浮充），完全充电需 24 小时（90% 充电需 12 小时）
电池测试与存储
测试：
自动测试：启动时启用，完成后需等待 “电池测试频率（Cmd 655）” 时间后重新启用
手动测试：UPS 在线模式下，ADMIN 权限登录，设置 Cmd 652=Disable、Cmd 653=Enable、Cmd 655=0，按 Cmd 609 的 “BattTest” 按钮；测试失败显示 “BTSTFL” 警告
存储：
存储前：开机无负载运行 24 小时充满电池，停止 UPS 并关闭 MCCB
存储条件：原包装、木 / 金属托盘，温度 - 20-40℃，避免湿度 / 粉尘 / 振动
维护：温度 < 20℃每 9 个月充电，20-30℃每 6 个月充电，30-40℃每 3 个月充电
预防性维护与部件更换
日常维护：保持通风口清洁，定期除尘（ dusty 环境用吸尘器）
部件更换周期：
铝电解电容：每7 年
保险丝：每7 年
冷却风扇：环境 30-40℃时每3.5 年，<30℃时每5 年（非热插拔，需断电放电后更换）
电池：依环境温度，20-25℃为5 年，30℃为 3.5 年，35℃为 2.5 年，40℃为 1.8 年，45℃为 1.25 年（需整体更换，用同型号电池组）
故障处理与技术附录
故障与警告代码
故障代码（部分关键）：
BYPOH：旁路过热，检查风扇 / 环境温度（>40℃需降温），1 小时未解决则旁路停止
CHRGOV：充电器过压，UPS 故障，记录运行条件并联系东芝服务
DCOV：直流母线过压，检查输入接线 / 负载（如电机负载），重启无效需联系服务
警告代码（部分关键）：
AOH：环境过热（内部温度 > 50℃），检查空调 / 风扇，过热则关机
BLFE：电池寿命结束（5 年周期），联系东芝更换
LB：低电池（<90% 容量），立即有序关闭负载并按 STOP 键
技术规格（核心参数）
输入：电压 208/240V±10% 至 - 30%，频率 45-65Hz（自动检测），功率因数 0.98（典型），THD<5%（线性负载）
输出：电压 regulation±3%，THD<3%（线性负载）/<6%（非线性负载），过载能力 125%/30 秒、150%/10 秒，旁路过载 125%/10 分钟、1000%/1 周期
效率：AC-DC-AC 效率≥83%（3.6-10KVA）、>86%（14-22KVA）
尺寸与通信接口
尺寸重量（示例）：
型号 尺寸（H×W×D，in./mm） unit 重量（lb./kg） shipping 重量（lb./kg）
3.6KVA 22.1×10×34 / 561×254×864 260 / 118 308 / 140
22KVA 39.0×17.5×36.1 / 991×445×917 866 / 393 928 / 421
通信接口：
标准：Remote Contacts（DB9 male）、RS-232C（DB9 female）、RemotEye 4 网络卡（支持 SNMP/HTTP）
可选：EMD 环境监测设备（监测温度、湿度、干接点信号）
