Toshiba TOSVERT S7 系列变频器
时间: 2025-11-17浏览次数：
Toshiba TOSVERT S7 系列变频器
Toshiba TOSVERT S7 系列变频器
概述与设备基础信息
定位：东芝 TOSVERT S7 系列变频器官方使用说明书，涵盖设备安装、接线、操作、参数设置、故障处理及维护全流程，适用于电气工程师、运维人员等专业用户。
设备规格与型号：
电压等级 功率范围 适用场景 典型机型示例
200V 级 0.4-75kW 中小型电机（输送机、小型泵） S7-2037H（200V/37kW）
400V 级 0.75-630kW 中大型电机（风机、压缩机、大型泵） S7-4220H（400V/220kW）
高压级 6.6kV/11kV 高压大功率设备（高压风机、大型压缩机） S7-HV630（6.6kV/630kW）
型号编码规则：以 “S7-4055H” 为例，各部分含义如下：
S7：系列代码（TOSVERT S7 系列）
4：电压等级（2=200V 级，4=400V 级，HV = 高压级）
055：容量（55kW，高压级直接标功率如 630）
H：配置（H = 标准配置，F = 带制动单元，C = 带通信模块）
核心技术特点：
控制精度高：无传感器矢量控制（SVC）模式下，0.5Hz 时可输出 150% 额定转矩，有传感器矢量（FVC）模式下转速精度 ±0.01%。
多模式兼容：支持 V/f 控制、SVC、FVC 三种控制模式，适配风机、泵、机床等不同负载类型。
防护等级灵活：基础机型 IP20（仅防手指触摸），可选 IP40（防固体异物侵入），满足不同环境需求。
抗干扰能力强：控制电路内置滤波器，支持共模电感选配，减少电磁干扰（EMI）。
安装与接线规范
1. 安装要求

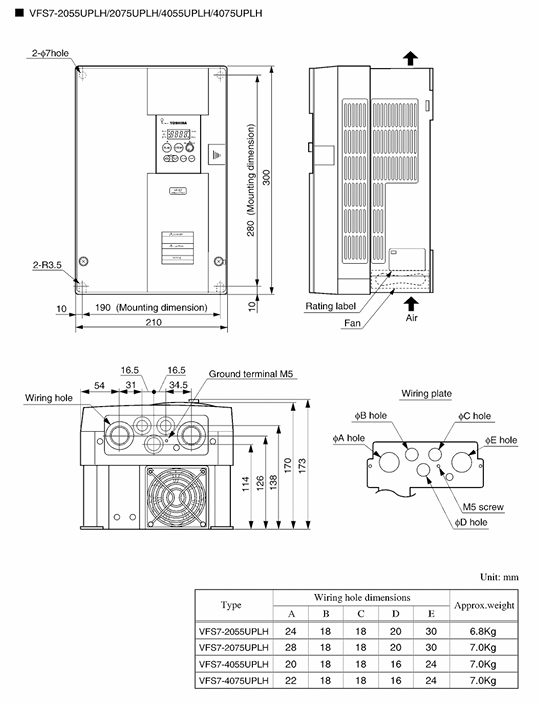

安装方式：
200V 级（≤75kW）、400V 级（≤75kW）：仅支持垂直壁挂安装，需固定在承重≥变频器重量 2 倍的金属支架上。
400V 级（≥90kW）、高压级：落地安装，需配合专用底座，底座高度≥10cm（防地面积水）。
环境限制：
温度：-10℃~40℃（无外壳机型可至 50℃），超出需加装散热风扇或空调。
湿度：≤90% RH，无凝露（凝露环境需加装除湿装置）。
海拔：≤1000m（每升高 100m，额定输出功率降低 1%，最高 3000m）。
振动：加速度≤0.6G（10-50Hz），振幅≤0.08mm（50-150Hz），超出需加装减振垫。
通风间隙（图 2-1）：
机型功率 顶部 / 底部间隙 左右两侧间隙 背部间隙
≤75kW ≥10cm ≥5cm ≥10cm
90-220kW ≥15cm ≥10cm ≥15cm
≥250kW ≥20cm ≥15cm ≥20cm
2. 接线规范
（1）主电路接线（分功率段差异）
200V 级（0.4-75kW）与 400V 级（0.75-37kW）（图 3-1）：
端子名称 功能 接线要求
R/L1、S/L2、T/L3 3 相电源输入 需接断路器（MCCB），容量为变频器额定电流的 1.2-1.5 倍
U、V、W 3 相电机输出 对应电机 U、V、W 端子，反转可交换任意两相
PE 保护接地 Class 3 接地，接地电阻≤10Ω，线径≥主电路电源线径 1/2
B1、B2 制动单元 / 电阻连接 需制动时接外部制动单元，功率≤15kW 可接内置制动电阻
400V 级（≥45kW）与高压级（图 3-2）：
增加 “输入电抗器端子（L1R、L2S、L3T）”，需强制外接输入电抗器（抑制谐波，保护功率模块）。
制动端子分 “B1、B2（主制动）” 和 “B3、B4（辅助制动）”，适配大功率制动需求。

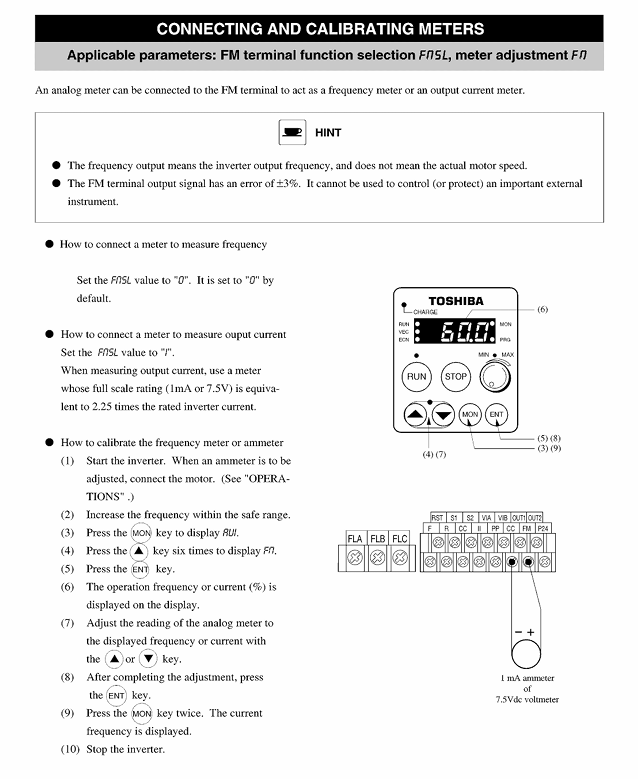

（2）控制电路接线
模拟量输入（AI1、AI2）：
AI1：默认 0-10Vdc（频率指令），可通过参数 P07.01 切换为 4-20mA（负载电阻≤500Ω）。
AI2：默认 4-20mA（转矩指令），可切换为 0-10Vdc（参数 P07.02）。
开关量输入（DI1-DI8）：
默认功能：DI1 = 正转，DI2 = 反转，DI3 = 多速 1，DI4 = 多速 2，DI5 = 点动，DI6 = 复位，DI7 = 急停，DI8 = 运行允许。
输入方式：漏型 / 源型可选（参数 P06.01），电压 24Vdc±10%，电流≤10mA。
通信接口：
标配 RS485 接口（端子 TX+、TX-、RX+、RX-），支持 MODBUS-RTU 协议，波特率 9600-115200bps（参数 P20.01）。
可选 PROFINET（P21 参数组）、EtherNet/IP（P22 参数组）通信模块，需单独接线。
（3）接线禁忌
禁止在电机端或电源端接功率因数补偿电容（会导致变频器过压跳闸）。
控制电路线缆需用屏蔽双绞线（线径 0.5-1.0mm²），与主电路线缆间距≥20cm，避免平行布线（减少干扰）。
高压级变频器需单独接高压接地网，禁止与低压设备共地。
操作流程与核心功能设置
1. 操作面板与基础操作

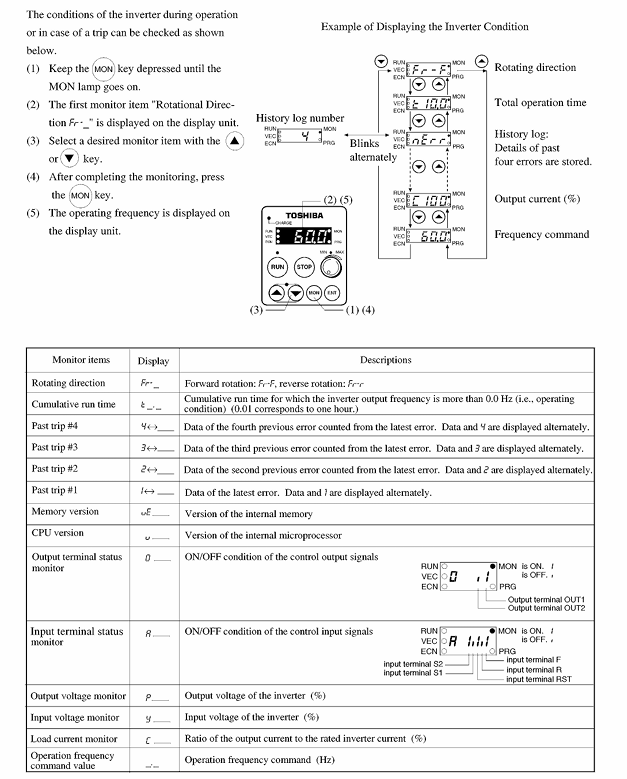

面板布局（图 4-1）：含 5.7 英寸 LCD 显示屏（支持中文 / 英文切换）、参数旋钮（设置数值）、功能键（RUN/STOP/RESET/ESC/ENTER）、状态指示灯（电源 / 运行 / 故障）。
基础操作流程（试运转）：
电源合闸：MCCB 闭合，面板显示 “TOSHIBA” Logo 后进入待机界面（显示 “0.0Hz”）。
切换控制模式：按 “MODE” 键，选择 “面板控制”（参数 P05.01=0），“PANEL” 指示灯点亮。
设置频率：
旋钮调节：旋转参数旋钮至目标频率（如 50Hz），按 “ENTER” 保存。
数字输入：按 “NUM” 键，输入 “50”，按 “ENTER”，显示屏显示 “50.0Hz”。
启动 / 停止：按 “RUN” 键，变频器加速至设定频率；按 “STOP” 键，减速停止（软停时间默认 5 秒，参数 P03.02 可调）。
2. 核心功能与参数设置
（1）控制模式设置（参数 P01 组）
参数代码 参数名称 功能描述 可选值 默认值 适用场景
P01.01 控制模式选择 切换 V/f/SVC/FVC 模式 0=V/f，1=SVC，2=FVC 1（SVC） 0 = 风机 / 泵，1 = 输送机 / 机床，2 = 高精度调速
P01.02 V/f 曲线类型 V/f 模式下的电压 - 频率关系 0 = 线性，1 = 平方（风机 / 泵），2 = 自定义 1 1 = 节能，2 = 特殊负载
P01.03 转矩提升 SVC/FVC 模式下启动转矩补偿 0.0-30.0% 5.0% 低转速启动转矩不足时增大（如起重机）
（2）转矩控制功能（参数 P04 组）
转矩限制：P04.01（正向转矩限制）、P04.02（反向转矩限制），范围 0-200% 额定转矩，默认 150%（防止过载）。
转矩跟随：P04.05=1 时启用，通过 AI2 输入 4-20mA 信号控制转矩，适配卷取机、张力控制设备。
零速转矩保持：P04.08=1 时，0Hz 可保持 150% 额定转矩（需 FVC 模式 + 编码器反馈），适用于电梯、提升机。
（3）多速与制动控制
多速运行（参数 P08 组）：
支持 16 速（S1-S16），通过 DI3-DI6 端子组合选择（如 DI3=ON→S1，DI3+DI4=ON→S2）。
各速度值通过 P08.01（S1）-P08.16（S16）设置，范围 0.0-400.0Hz。
制动控制（参数 P09 组）：
DC 注入制动：P09.01=1 启用，启动频率 0-10Hz（P09.02），制动电压 0-30%（P09.03），制动时间 0.1-10.0 秒（P09.04），适用于精准定位。
再生制动：P09.10=1 启用，需外接制动单元（400V 级≥45kW 强制外接），制动转矩 0-100%（P09.11），适用于惯性负载（如离心机）。
（4）节能功能（参数 P15 组）
风机 / 泵节能模式（P15.01=1）：自动根据负载电流调节输出电压，相比普通 V/f 模式节能 5-15%。
自动休眠 / 唤醒（P15.05=1）：当频率低于休眠阈值（P15.06，默认 5.0Hz）且持续时间超设定值（P15.07，默认 10 秒），变频器停机；负载增大时自动唤醒。
故障排查与维护保养
1. 常见故障代码与解决方案
故障代码 故障类型 可能原因 解决措施
OC1 加速过流 1. 加速时间过短；2. 电机短路；3. 负载过大 1. 增大 P03.01（加速时间）；2. 检查电机绕组绝缘；3. 减轻负载或更换大功率变频器
OH1 功率模块过热 1. 散热风扇故障；2. 通风间隙不足；3. 环境温度过高 1. 更换风扇（型号 FS-1238）；2. 调整安装间距至标准值；3. 加装散热装置
OV1 直流母线过压 1. 电源电压过高；2. 再生能量过大；3. 减速时间过短 1. 检查电网电压（需在额定电压 ±10% 内）；2. 外接制动单元；3. 增大 P03.02（减速时间）
GF 接地故障 1. 电机接地短路；2. 变频器内部接地；3. 线缆破损 1. 用兆欧表测电机绝缘（≥500MΩ）；2. 联系售后检修；3. 更换破损线缆
Err12 通信故障 1. 通信线缆断开；2. 波特率不匹配；3. 从站地址错误 1. 检查 RS485 接线；2. 统一主从站波特率（P20.01）；3. 确认从站地址（P20.02）
2. 维护保养计划
定期检查（每 6 个月）：
外观检查：柜体有无变形、线缆有无破损、端子有无氧化。
紧固检查：主电路端子螺丝（扭矩值见表 5-1）、控制电路端子螺丝，防止松动发热。
散热清理：用压缩空气（0.3MPa 以下）清理散热风扇、散热片灰尘，风扇异响需更换。
绝缘测试：断开电源，用 500V 兆欧表测主电路绝缘（≥10MΩ）、控制电路绝缘（≥100MΩ）。
定期检测（每 2 年）：
电容检测：测量直流母线电容容量（衰减≤20% 为正常），超差需更换（型号 CBB65）。
模块检测：用万用表测功率模块（IGBT）导通性，异常需更换模块。
参数备份：通过面板或软件备份当前参数，防止参数丢失。
长期存储（≥6 个月）：
环境：温度 - 20~40℃，湿度≤60%，无腐蚀性气体。
激活：每 6 个月通电一次（无负载，电压从 0 逐步升至额定值，持续 30 分钟），防止电容老化。
可选配件与保修条款
可选配件：
配件类型 型号示例 功能 适用场景
输入电抗器 ACL-4055 抑制电网谐波，保护功率模块 400V 级≥45kW 强制选配
制动单元 BU-4220 增强再生制动能力，吸收制动能量 惯性负载（离心机、电梯）
通信模块 MOD-PN 支持 PROFINET 通信，实现工业以太网控制 自动化生产线
外部操作面板 OP-S7 远程操作，线缆长度 1-10m 变频器安装在控制柜内，不便直接操作
滤波器 EMI-4037 抑制电磁干扰，满足 EN 55011 标准 医疗设备、精密仪器附近
保修条款：
保修期限：自交付之日起 12 个月，配件保修 3 个月。
保修范围：设备本身质量问题导致的故障，含维修、更换零件。
保修失效情况：
擅自拆卸、改装变频器（如更换非原厂配件）。
安装 / 接线不符合说明书要求（如接地不良、过压运行）。
自然灾害（地震、洪水）、电网故障（雷击、电压骤升）导致的损坏。
用于非工业用途（如民用家电）或超出额定参数运行（如过载、超频）。
关键问题
问题 1：TOSVERT S7 系列变频器在安装时，不同功率段的安装方式与通风间隙要求有何差异？若忽略这些差异会导致什么后果？
答案：
（1）不同功率段的安装方式与通风间隙差异
功率范围 安装方式 顶部 / 底部间隙 左右两侧间隙 背部间隙
200V 级（0.4-75kW）、400V 级（0.75-37kW） 垂直壁挂安装（需固定在金属支架上，支架承重≥2 倍变频器重量） ≥10cm ≥5cm ≥10cm
400V 级（45-220kW） 垂直壁挂 / 落地安装（落地需配专用底座，高度≥10cm） ≥15cm ≥10cm ≥15cm
400V 级（≥250kW）、高压级（6.6kV/11kV） 强制落地安装（专用底座 + 防震垫） ≥20cm ≥15cm ≥20cm
（2）忽略差异的后果
安装方式错误：如 400V 级 250kW 机型用壁挂安装，会导致支架承重不足，设备坠落损坏；高压级未用专用底座，地面积水会侵入设备，引发短路（故障代码 GF）。
通风间隙不足：会导致散热不良，功率模块温度升高，触发 “OH1（模块过热）” 故障跳闸；长期运行会加速电容老化，缩短设备寿命（正常电容寿命 8-10 年，间隙不足时可能 5 年以内失效）。
问题 2：在 TOSVERT S7 变频器的矢量控制（SVC）模式下，如何通过参数设置实现 “零速转矩保持” 功能？需明确关键参数的设置步骤、范围及适用场景。
答案：“零速转矩保持” 功能需在有传感器矢量控制（FVC）模式下实现（SVC 模式无编码器反馈，无法精准零速保持），核心是通过编码器反馈转速，配合参数锁定零速时的转矩，具体步骤如下：
（1）前提条件
硬件：变频器需外接旋转编码器（如增量式编码器，分辨率≥1024p/r），编码器信号接入变频器 “PG 卡” 端子（A、B、Z 相）。
控制模式：先将 “控制模式选择（P01.01）” 设为 2（FVC 模式），保存后重启变频器（参数生效需重启）。
（2）关键参数设置步骤
步骤 参数代码 参数名称 设置值 范围 功能说明
1 P02.01 编码器类型 0 0 = 增量式，1 = 绝对式 选择接入的编码器类型
2 P02.02 编码器分辨率 1024 100-10000 p/r 输入实际编码器分辨率（如 1024p/r）
3 P04.08 零速转矩保持使能 1 0 = 禁用，1 = 启用 开启零速保持功能
4 P04.09 零速转矩保持值 150.0 0.0-200.0% 设置零速时保持的转矩（默认 150% 额定转矩，根据负载调整）
5 P04.10 零速判定阈值 0.5 0.1-5.0 Hz 转速低于该值时触发零速保持（防止误判）
6 P04.11 零速保持延迟时间 0.2 0.0-5.0 秒 转速达标后延迟多久开始保持（避免频繁切换）
（3）适用场景
需在零速时维持负载的设备，如电梯（停层时保持轿厢位置）、提升机（悬停重物）、机床（加工时固定工件）。
注意：该功能需确保编码器接线正确（A/B 相无接反），否则会出现转速检测错误，无法实现零速保持，甚至触发 “Err08（编码器故障）”。
问题 3：当 TOSVERT S7 变频器显示 “OV1（直流母线过压）” 故障时，可能的原因有哪些？对应的排查与解决步骤是什么？排查过程中需注意哪些安全事项？
答案：
（1）“OV1” 故障的核心原因
直流母线电压超过保护阈值（200V 级约 320V，400V 级约 650V），常见原因包括：
电网电压异常：输入电压超过变频器额定电压的 110%（如 400V 级电网电压＞440V），导致整流后母线电压升高。
再生能量过大：负载为惯性负载（如离心机、电梯下行），制动时电机发电，再生能量无法及时释放，母线电压骤升。
减速时间过短：变频器减速过快，电机转速骤降，再生能量集中产生，超出制动系统处理能力。
制动系统故障：内置 / 外接制动单元损坏、制动电阻开路，无法吸收再生能量。
（2）排查与解决步骤
第一步：检查电网电压
操作：断开变频器电源（MCCB），用万用表测 R/L1、S/L2、T/L3 三相电压，记录数值。
判定：200V 级需在 180-220V，400V 级需在 360-440V；若超范围，加装 “电网稳压器” 或 “输入电抗器”（如 ACL-4055）。
第二步：检查减速时间参数
操作：通电进入参数界面，查看 “减速时间 1（P03.02）”，默认 5 秒。
调整：若负载为惯性负载，将 P03.02 增大至 10-30 秒（如离心机设 20 秒），按 “ENTER” 保存后重试。
第三步：检查制动系统
内置制动电阻（≤15kW）：断开电源，用万用表测 B1、B2 端子电阻，应符合额定值（如 15kW 机型约 10Ω），若为无穷大，更换制动电阻（型号 BR-S7-15）。
外接制动单元（≥45kW）：检查制动单元电源、接线，若单元指示灯报错，更换制动单元（如 BU-4220）。
第四步：验证与观察
启动变频器，运行至额定频率后按 “STOP”，观察直流母线电压（面板监控界面可查看，参数 P00.05），若稳定在阈值以下（400V 级＜650V），故障排除。
（3）排查安全事项
断电操作：检查主电路（如电网电压、制动电阻）前必须断开 MCCB，等待 “CHARGE” 灯熄灭（约 5-10 分钟，电容放电），避免触电。
参数修改：调整减速时间、制动参数时，需在变频器停机状态下进行，运行中修改可能导致设备不稳定。
工具绝缘：使用绝缘手套、绝缘螺丝刀，测量高压级变频器时需用高压万用表（量程≥15kV），禁止用普通万用表。
售后支持：若排查后故障仍存在（如母线电容老化），需联系东芝售后，禁止擅自拆卸功率模块（高压级需专业人员操作）。
