TOSHIBA V200 系列可编程逻辑控制器
TOSHIBA V200 系列可编程逻辑控制器
文档概述与产品定位
1.1 文档核心定位
文档编号：UM-V200-E001，初始版本发布于 2012 年 1 月，为 V200 系列 PLC 全生命周期技术指南，涵盖从开箱安装到故障维护的全流程。
适用人群：需由Qualified Person操作，即具备电气设备安装 / 维护技能、接受过安全培训（符合 NFPA 70E 标准）的专业人员。
1.2 产品核心参数
V200 系列分为基础型号与扩展型号，基础型号核心参数对比如下：
基础型号 本地 I/O 配置 扩展能力 通信接口 高速计数能力 尺寸（mm） 重量（gm）
GPU288*3S 8 入（数字）/8 出（6 继电器 + 2 晶体管） 支持 8 个扩展模块 COM1(RS232/RS485)、COM2(RS485)、USB 2 路单相位（50kHz）、1 路正交（5kHz） 100×35×70 200

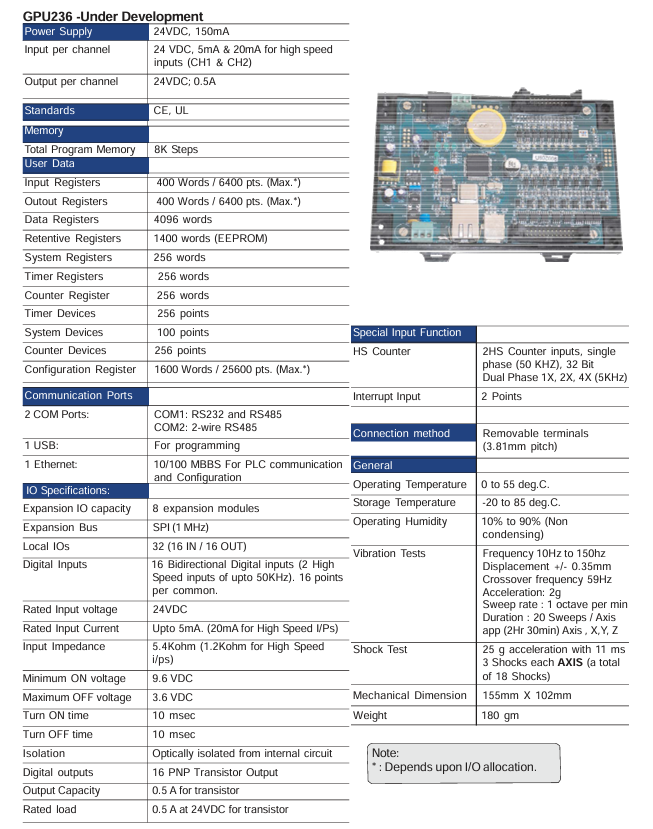

GPU232*3S 16 入（数字）/16 出（数字） 无扩展能力 COM1(RS232)、COM2(RS485)、USB 2 路单相位（50kHz） 155×102 180
GPU200*3S 无本地 I/O 支持 8 个扩展模块 COM1(RS232/RS485)、Ethernet、USB 2 路单相位（100kHz） 100×35×70 200
扩展型号涵盖数字扩展（如 GDI216S：16 路数字输入）、模拟扩展（如 GAD208S：8 路模拟输入），支持灵活配置 I/O 点数。
安全操作规范（重中之重）
2.1 警示标识定义
文档通过 “标识 + 文字” 明确风险等级，所有标识均印刷于设备机身及手册关键位置：
警示标识 核心含义 典型场景
DANGER 操作错误将导致死亡或严重伤害（如高压电击、火灾） 通电时打开端子盖、接触高压部件
WARNING 操作错误将导致严重伤害或设备损坏（如设备掉落、灼伤） 手持端子盖搬运、触碰散热片
CAUTION 操作错误将导致轻微伤害或设备故障（如端子松动、静电损坏） 未接地操作、接线错误
2.2 核心安全规则
禁止操作清单：
通电时禁止打开电源端子盖（内部含 24VDC 高压部件）。
禁止将导线、工具、粉尘等异物插入设备通风口或端子槽（防短路）。
禁止私自拆解、修改硬件（如更换非原厂电容），将导致保修失效及安全风险。
禁止在防爆环境（如易燃气体区域）使用未认证型号。
强制操作清单：
安装 / 维护前必须通读手册，确认操作人员为 Qualified Person。
断电后需等待至少 15 分钟，用 800Vdc 以上万用表检测 DC 主电路（PA/+ 与 PC/-）电压≤45V 后再操作。
必须可靠接地：240V 级采用 D 型接地，500/600V 级采用 C 型接地，接地电阻≤4Ω，接地导线规格不小于主电路导线。
启用自动重启（Auto-restart）功能时，需在设备旁粘贴 “可能突然重启” 警示标签。

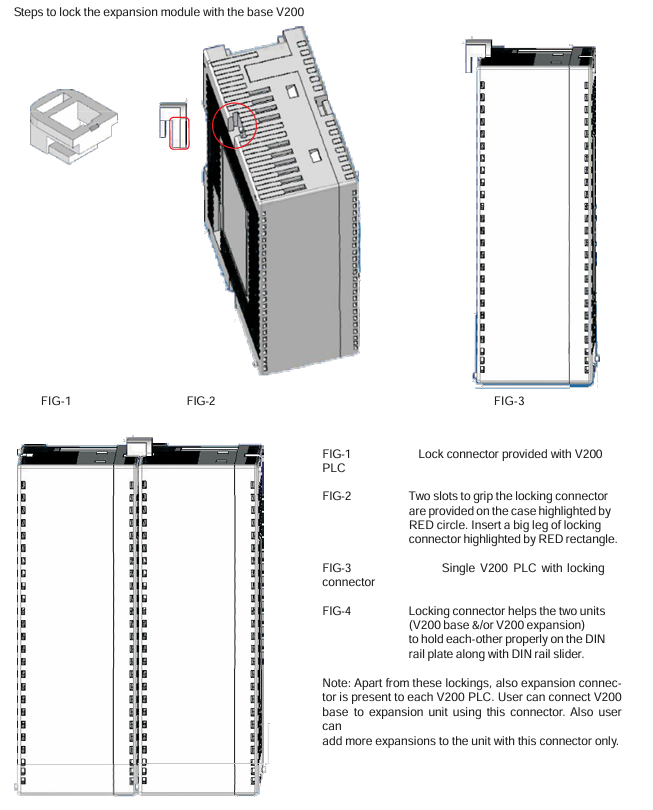

硬件安装与接线
3.1 安装环境要求
环境指标 允许范围 禁止范围
环境温度 0℃~55℃（运行），-20℃~85℃（存储） 超过 55℃（触发过热保护）、低于 - 20℃（电容失效）
相对湿度 20%~90%（无凝露） 凝露环境、湿度＞90%（导致短路）
振动要求 ≤5.9m/s²（5-150Hz） 超过 5.9m/s²（需额外加装防振垫）
环境清洁度 无粉尘、金属粉末、腐蚀性气体 粉尘密集、油雾环境（堵塞散热）
3.2 接线规范
主电路接线：
电源输入：24VDC±15%，需单独布线（与控制电路分开穿管），端子螺丝扭矩：M3 为 0.5N・m，M4 为 1.4N・m。
数字输入：24VDC，每点电流 5mA（高速输入 20mA），输入阻抗 5.4kΩ（高速输入 1.2kΩ）。
数字输出：继电器型（230V/2A、30VDC/2A）、晶体管型（24VDC/0.5A），输出端子需按 “每 4 点一组公共端” 接线。
通信接线：
RS485：2 线制，最大传输距离 1200m，支持 32 个节点，需在总线两端接 120Ω 终端电阻。
USB：仅用于编程，采用 USB 2.0 Type B 接口，电缆长度≤2m。
Ethernet（GPU200*3S）：RJ45 接口，支持 10/100Mbps 自适应，需使用屏蔽网线。
软件配置与编程
4.1 OIL-DS 软件安装
系统要求：
操作系统 Windows 2000(SP4)、XP(SP2)、Vista
处理器 ≥800MHz（Vista 需≥1GHz）
内存 ≥256MB（Vista 需≥1GB）
硬盘空间 800MB（含 200MB .NET Framework）
显示分辨率 1024×768（16 位高色）
安装步骤：
运行 Setup.exe，选择安装路径（默认 C:\Program Files\OIL-DS）。
等待安装完成，通过 “开始→程序→OIL-DS” 启动软件。
卸载时通过 “开始→程序→OIL-DS→Uninstall OIL-DS” 执行。
4.2 梯形图编程
核心流程：
新建项目：选择 V200 型号（如 GPU288*3S），配置项目名称、存储路径。
定义标签库（Tag Database）：分配 I/O 地址（如 X0000 对应数字输入 1）、寄存器类型（输入 X / 输出 Y / 配置 MW）。
编辑梯形图：拖拽 “常开触点（NO）”“线圈（Coil）”“功能块（如 MOV-W）” 构建逻辑，支持子程序、中断程序。
编译与下载：按 F9 编译（无错误则显示 “Compilation Successful”），通过 USB/RS485 下载至 PLC。
程序类型：
主程序：正常运行时循环执行，需以 “END” 指令结束。
子程序：通过 “CALL” 指令调用，以 “RET” 指令返回。
中断程序：定时器中断（5-1000ms）、I/O 中断（高速计数触发），需以 “IRET” 指令结束。
特殊 I/O 功能详解
5.1 高速计数器
功能类型：
类型 输入通道 最大频率 计数范围 应用场景
单相位计数器 2 路（X000/X001） 50kHz 0~4294967295（32 位） 脉冲计数（如编码器）
单相位速度计数器 2 路（X000/X001） 50kHz 0~4294967295（32 位） 转速测量（固定采样时间）
正交双相位计数器 1 路（X000=A 相，X001=B 相） 5kHz 0~4294967295（32 位） 双向计数（如电机正反转）
配置寄存器：通过 MW10（高速输入配置寄存器）选择功能模式，如 “MW10=0x0010” 启用单相位计数器。
5.2 脉冲 / PWM 输出
脉冲输出：
通道：1 路（Y0=CW/PLS，Y1=CCW/DIR）。
频率范围：50~5000Hz，支持正负频率（对应正反转）。
配置：MW11（脉冲输出配置寄存器）设为 “0x0001” 启用，MW22/MW23 设置频率。
PWM 输出：
通道：1 路（Y0）。
参数：频率 50~5000Hz，占空比 0~100%（1% 步长）。
配置：MW11 设为 “0x0000” 启用，MW24/MW25 设置占空比。
5.3 中断输入
通道：2 路（X001 = 中断 1，X002 = 中断 2）。
触发方式：上升沿（OFF→ON）或下降沿（ON→OFF），通过 MW10 的 Bit4/Bit5 配置。
响应时间：中断信号 ON/OFF 脉冲宽度≥100μs，确保 PLC 稳定识别。
故障排查与维护
6.1 故障排查流程
电源故障（PWR 灯不亮）：
检查电源接线：端子是否松动，电压是否为 24VDC±15%。
移除扩展模块：若 PWR 灯恢复，排查扩展模块故障。
检测内部电源：若仍不亮，更换 PLC 主机。
CPU 故障（RUN 灯不亮）：
检查模式开关：是否处于 “RUN” 位置，切换至 “RUN” 重试。
检查 ERR 灯：若 ERR 灯亮，通过 OIL-DS 读取故障代码（如 “WDT Error” 为 watchdog 超时）。
重新下载固件：若 RUN/ERR 灯同时闪烁，固件损坏，需重新下载。
输入输出故障（I/O 状态异常）：
检查接线：端子螺丝是否松动，导线是否破损。
监测 I/O 状态：通过 OIL-DS 的 “Monitor” 功能查看 X/Y 状态，判断是硬件还是程序问题。
替换模块：若某一路 I/O 始终异常，更换对应扩展模块。
6.2 维护规范
日常检查（每日）：
外观：LED 状态正常（PWR 常亮，RUN 运行时闪烁），无异常声音 / 气味。
环境：温度 0~55℃，湿度 20%~90%，无粉尘堆积。
定期检查（每 6 个月）：
清洁：用压缩空气（≤0.3MPa）清理散热片、通风口灰尘。
接线：复紧所有端子螺丝（按指定扭矩），检查导线绝缘层。
绝缘测试：断电后用 500V 兆欧表检测主电路对地绝缘电阻≥1MΩ。
备件建议：
备件名称 建议数量 备注
V200 CPU 1 台 最小化系统停机时间
常用 I/O 模块 各 1 个 如 GDI216S（数字输入）、GAD208S（模拟输入）
编程电缆 1 根 用于故障排查与程序下载
散热风扇 2 个 累计运行 20000 小时后更换
