TOSHIBA TOSVERT VF-S15 系列变频器
时间: 2025-11-17浏览次数：
TOSHIBA TOSVERT VF-S15 系列变频器
TOSHIBA TOSVERT VF-S15 系列变频器
产品核心信息
1. 产品定位与适用范围
属于工业级变频器，专为控制通用工业领域的三相感应电机、内置永磁同步电机（IPMSMs）和表面永磁同步电机（SPMSMs）转速设计。
电压与功率规格：涵盖单相 240V（0.2-2.2kW）、三相 240V（0.4-15kW）、三相 500V（0.4-15kW）、三相 600V（1.5-15kW）多个等级，适配不同工业场景需求。
禁用场景：不可用于电站、铁路等对公共影响重大的场景，也不适用于核电、航空航天、生命支持等故障可能危及人身安全的设备。
2. 核心功能亮点
支持多种控制模式：V/F 恒定控制、变转矩控制、自动转矩提升控制、矢量控制、节能控制等，适配不同负载特性。
丰富的运行功能：预设 15 级速度运行、PID 闭环控制、自动重启、直流制动、跳转频率（避共振）等。
完善的保护机制：过流、过压、过载、过热、输入 / 输出缺相、接地故障等多重保护。
通信与扩展：内置 RS485 通信接口，支持 Modbus RTU/Toshiba 变频器协议，可扩展 USB 通信、参数写入器、扩展面板等配件。
安全规范与使用前提
1. 安全标识与定义
标识 含义
WARNING 操作错误可能导致死亡或严重伤害
CAUTION 操作错误可能导致轻微伤害（如灼伤、电击）
NOTICE 操作错误可能导致财产损失
2. 核心安全禁令
禁止拆解、改装或自行维修，内部高压部件可能导致电击或火灾，维修需联系东芝经销商。
通电时禁止打开电源电路端子盖，禁止触摸散热片、放电电阻等高温部件，避免烫伤。
禁止向设备内部插入导线、金属棒等异物，禁止液体接触设备，防止短路起火。
禁止将电源连接至输出端子（U/T1、V/T2、W/T3），禁止在直流端子间违规接入制动电阻。
3. 前置使用要求
安装前必须阅读说明书，确认产品型号与订单一致，检查设备无损坏、配件齐全。
安装环境需满足：温度 - 10°C~60°C、无腐蚀性气体、无粉尘 / 金属粉末、无剧烈振动，远离易燃物与水源。
必须由专业人员进行接线、安装，确保接地可靠（240V 类为 D 型接地，500V/600V 类为 C 型接地）。
关键操作指南
1. 安装与接线
（1）安装规范
需安装在金属板上，避免安装在易燃物表面，多台并排安装时间距不小于 3cm，顶部 / 底部预留足够通风空间。
环境温度超过 40°C 时，需移除顶部保护标签并降低输出电流使用。
（2）接线要点
主电路接线：输入端子（R/L1、S/L2、T/L3）接电源，输出端子接电机，接地端子需用规定规格导线可靠接地。
控制电路接线：控制线与主电路线分开布线，避免平行或同管敷设；控制电路端子拆卸需先断电，等待至少 15 分钟放电，确认直流电压≤45V 后操作。
特殊要求：IT 系统电源使用时需断开接地电容；制动电阻、直流电抗器需按说明书指定方式连接。
2. 面板操作与模式切换

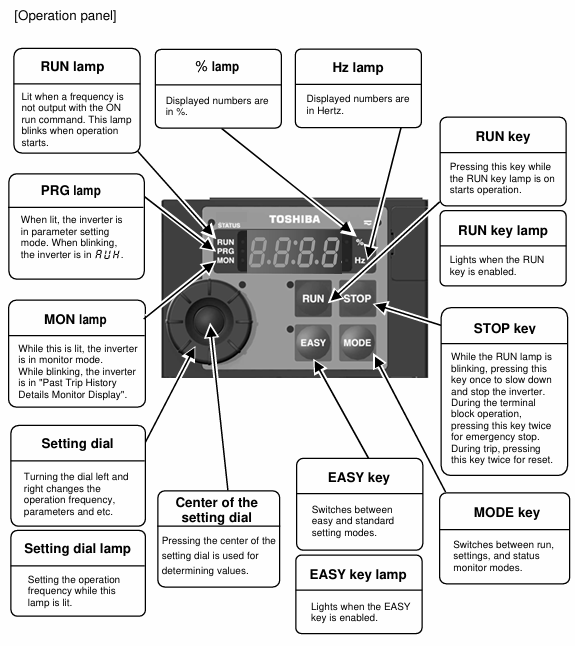

（1）操作面板核心部件
显示区域：LED 显示频率、电流、参数等信息，支持数字与字母显示。
功能键：RUN（运行）、STOP（停止 / 复位）、MODE（模式切换）、EASY（简易 / 标准模式切换）、设置旋钮（参数调节与确认）。
指示灯：RUN（运行状态）、Hz（频率显示）、%（百分比显示）、PRG（参数模式）、MON（监控模式）等。
（2）基础操作流程
开机：连接电源→确认端子盖安装到位→合上电源开关→面板显示待机状态。
运行控制：通过面板 RUN/STOP 键或外部信号控制启停，设置旋钮调节运行频率。
模式切换：按 MODE 键切换标准监控、参数设置、状态监控模式；按 EASY 键切换简易 / 标准参数设置模式。
3. 核心参数设置
（1）必设参数
电机相关：基础频率（vl）、基础频率电压（vlv）、电机额定容量（f405）、额定电流（f415）、额定转速（f417），需与电机铭牌一致。
运行相关：加速时间（acc）、减速时间（dec）、上限频率（ul）、下限频率（ll）、电子热保护等级（thr）。
控制模式：V/F 控制模式选择（pt）、矢量控制需配合自动调谐（f400）。
（2）常用功能参数
预设速度：sr0-sr7（0-7 级）、f287-f294（8-15 级），可通过外部信号切换。
PID 控制：设置 PID 目标值（fpid）、比例增益（f362）、积分增益（f363），适配流量、压力等闭环控制场景。
自动重启：f301 设置断电后自动重启功能，需张贴警示标签防止意外。
维护与故障处理
1. 定期维护要求
（1）日常检查
检查设备运行无异常噪音、异味、冒烟；检查指示灯、显示正常；检查接线端子无松动、过热。
（2）定期保养
清洁：定期清除设备表面与散热风扇灰尘，避免堵塞通风。
部件更换：冷却风扇、主电路电容等有寿命限制，需根据使用频率与环境定期更换（参考说明书推荐周期）。
存储：长期停用需断电，存放于干燥、通风环境，定期通电维护。
2. 常见故障排查
故障现象 可能原因 处理措施
无法开机 电源未接好、电压异常、端子盖未安装 检查电源接线、确认电压在允许范围、安装好端子盖
电机不转 运行命令未发出、频率设置过低、参数错误 检查启停信号、提高运行频率、核对电机与控制参数
过流跳闸（oc） 输出短路、电机过载、加速时间过短 检查输出线路与电机、减轻负载、延长加速时间
过压跳闸（op） 电源电压过高、减速时间过短、再生能量过大 检查电源、延长减速时间、接入制动电阻
过热跳闸（oh） 环境温度过高、散热不良、载波频率过高 改善通风、清洁散热部件、降低载波频率（f300）
3. 故障处理原则
跳闸后需先断电，等待 15 分钟放电后排查原因，排除故障后按 STOP 键两次复位。
无法自行解决的故障，需记录故障代码、设备型号、使用工况，联系东芝经销商维修。
关键技术规格与附录
1. 核心技术参数
载波频率：2.0-16.0kHz，可调节以平衡电机噪音与设备散热。
输出频率范围：0.0-500.0Hz，支持跳转频率设置避免机械共振。
保护功能：电子热保护、过流 / 过压 / 过载保护、缺相保护、接地故障保护等。
环境适应性：防护等级需参考具体型号，工作湿度≤90%（无凝露）。
2. 附录与参考资料
包含参数表、接线图、外形尺寸、重量等详细数据。
提供 UL、CSA、CE、ATEX 等标准合规信息，以及韩国 KC 认证相关说明。
包含废弃变频器处理指南，需由工业废弃物专业处理机构处置。
