TOSHIBA TOSVERT VF-A3 变频器
时间: 2025-11-17浏览次数：
TOSHIBA TOSVERT VF-A3 变频器
TOSHIBA TOSVERT VF-A3 变频器
概述与设备基础信息
定位：东芝 TOSVERT VF-A3 系列高性能变频器的官方使用说明书，用于指导用户安装、操作、维护及故障处理。
设备规格：
电压等级 功率范围 核心应用场景
200V 级 0.4-55kW 中小型电机驱动（如输送机、风机）
400V 级 0.75-75kW 中大型电机驱动（如泵、压缩机）
设备特点：
高可靠性：内置电流限制、重试、软停、瞬时断电保护功能，减少跳闸概率。
操作便捷：键盘式操作面板，支持记忆指令，基础设置无需停机查阅手册。
紧凑型设计： sturdy 机身，集成多种保护功能，节省安装空间。
型号编码规则：以 “VFA3-2150P” 为例，各部分含义如下：
VFA3：系列代码（VF-A3 系列）
2：电压等级（2=200V 级，4=400V 级）
15：容量（15kW）
0：特殊配置（0 = 标准）
P：面板配置（P = 配备操作面板）
安装与接线规范
1. 安装要求
安装方式：仅支持垂直壁挂安装，非垂直安装需咨询东芝代表。
通风间隙（图 1.1）：
顶部 / 底部：最小 10cm
左右两侧：最小 5cm
环境限制：
温度：-10℃~40℃（无外壳时可至 50℃）
湿度：≤90%，无凝露
海拔：≤1000m（3300ft）
振动：加速度≤0.5G（20-50Hz），振幅≤0.1mm（50-100Hz）
特殊注意：3.7kW 及以下机型背面内置再生放电电阻，频繁启停会使排风温度达150℃，建议安装在金属表面散热。
2. 接线流程与规范
接线前准备：
断开配电盘主开关，确认变频器 “CHARGE” 灯熄灭（避免触电）。
打开前盖：向前拉动并向上抬起（图 1.2）。
主电路接线（图 1.3）：
端子名称 连接对象 注意事项
L1/R、L2/S、L3/T 3 相电源输入 不可接反至电机端（T1/U 等），否则损坏设备
T1/U、T2/V、T3/W 3 相电机 需对应电机 U、V、W 端子
G/E 系统接地线 符合 Class 3 接地规范
R1/T1（200V 级）、R38/R41（400V 级） 控制电路电源 单相信号，保障控制回路独立供电
控制电路接线：
频率设置信号：PP（10Vdc 参考）、RR（0-10Vdc/0-5Vdc）、IV（0-5Vdc/4-20mAdc），需通过 JP1/JP2 跳线切换类型（表 6.1）。
运行控制信号：ST（运行准备）、F（正转）、R（反转）、JOG（点动），短接对应端子与 CC 实现功能。
禁忌：
禁止在电源侧或电机端连接功率因数补偿电容。
控制电路（除 FLA/FLB/FLC 外）需与主电路绝缘，避免干扰。
操作流程与核心功能设置
1. 操作面板与基础操作

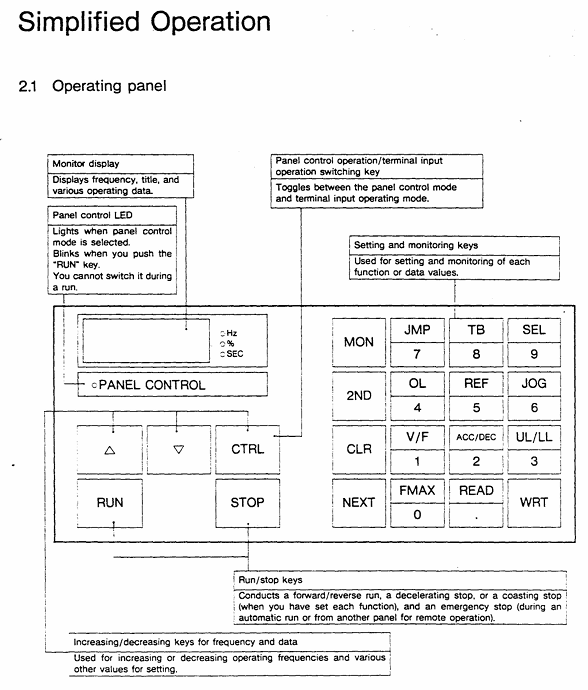

面板布局（图 2.1）：含 “PANEL CONTROL” LED、MON（监控 / 设置切换）、RUN/STOP（运行 / 停止）、频率 ± 键、参数设置键（WRT/READ/NEXT 等）。
简化操作流程（试运转，建议低频率启动）：
电源 ON：MCCB 闭合，显示器先闪 “OFF”，后显示 “0.0”。
切换面板控制：按 “CTRL” 键，“PANEL CONTROL” LED 点亮。
设置频率：
数值键：如设 10Hz，按 “1”“0”“WRT”，显示 “10” 与 “FC” 交替。
± 键：长按 “△”（增）/“▽”（减），如设 5.5Hz，按 “WRT” 保存。
启动 / 停止：按 “RUN” 加速至设定频率；按 “STOP” 减速停止。
2. 核心功能设置
（1）频率与电压特性设置
最大频率（FH）：30-400Hz（1Hz 步长），50Hz 机型默认 50Hz，60Hz 机型默认 60Hz，运行中不可修改（需停机）。
转矩提升（ub）：0-30%（1% 步长），默认 3%，用于提升启动转矩，过大会导致启动过流。
自动转矩提升（Rub）：0 = 关闭，1 = 开启，自动根据负载电流调节电压（图 3.4）。
基频（uL）：25-400Hz（1Hz 步长），50Hz 电机设 50Hz，60Hz 电机设 60Hz（表 3.1）。
V/f 模式（Pt.）：0 = 恒转矩（输送机），1 = 变转矩（风机 / 泵，节能）（图 3.6）。
（2）加减速与制动控制
加减速时间（ACC/DEC）：
范围：0.1-6000 秒，支持 2 组时间（ACC1/ACC2、DEC1/DEC2）。
模式：0 = 线性，1 = 非线性 1（低速转矩小时缓加速），2 = 非线性 2（高速缓加速）（图 3.8）。
DC 注入制动（dbF/dbu/dbt）：
启动频率（dbF）：0-10Hz，制动电压（dbu）：0-20%，制动时间（dbt）：0-5 秒，用于精准定位（图 3.27）。
再生制动（Pb）：
Pb 设置 功能 适用场景
0 无再生制动（或用再生放电单元） 普通负载
1 有再生制动，无电阻过载检测 中等惯性负载
2 有再生制动，有电阻过载检测 大惯性负载（如离心机）
（3）多速与特殊运行
多速运行（S1-S7）：通过 SS1/SS2/SS3 端子组合实现 7 速，频率范围为下限频率（LL）至上限频率（UL），面板或外部信号均可控制（表 3.7）。
点动运行（JOG）：频率 0-20Hz（0.1Hz 步长），仅在停机时启动，按 “RUN” 键运行，松开停止（图 3.21）。
频率跳跃（FJ1-FJ3）：3 个跳跃点，设置跳跃频率与宽度，避免负载共振（图 3.24）。
3. 状态监控与故障复位
运行 / 停机监控：按 “NEXT” 键循环查看状态（表 3.2），如 “60.0”= 运行频率 60Hz、“PSO.0”= 过压限制激活、“OC”= 过流检测。
故障监控：跳闸时按 “NEXT” 查看故障时状态（如频率、电流、电压），支持追溯最近 4 次故障（表 3.4）。
故障复位：
面板复位：按 “CLR”+“WRT”。
外部复位：短接 RST-CC 端子（图 4.9）。
故障排查与维护保养
1. 故障代码与解决措施（表 9.1）
故障代码 含义 解决措施
OC1 加速过流 1. 增加 ACC 时间；2. 降低 ub 设置；3. 检查负载是否突变
OH 变频器过热 1. 检查冷却风扇；2. 确认环境温度≤40℃；3. 清理散热通道
EF 负载端接地故障 1. 检查电机及输出线路绝缘；2. 排查接地短路点
EEP EEPROM 异常 1. 重启电源；2. 若无效，需维修 / 更换 EEPROM
2. 定期维护与存储
定期检查（每 3-6 个月）：
端子螺丝：紧固松动螺丝，防止接触不良。
线路检查：查看导线压接处是否过热（变色）、绝缘是否破损。
除尘：用吸尘器清理通风口、印制板灰尘，避免过热。
绝缘测试：用 500V 兆欧表测主电路绝缘，电机需断开变频器后测试。
存储要求：
环境：干燥、无尘、无腐蚀性气体，温度 - 10~40℃。
激活：长期存储（＞2 年）需每 2 年通电一次；取出存储后需通电≥5 小时再运行电机。
可选配件与保修条款
1. 可选配件（表 7.1/7.2）
类型 配件名称 型号示例 功能
外部安装 输入电抗器 PFL2012-2100 改善功率因数，抑制谐波
外部安装 再生放电电阻 PBR3-2055 增强制动效果，适用于大惯性负载
内置 多选项印制板 VF3X-0887B 支持 RS-232C 通信、BCD 码输入等
外部安装 外部操作面板 PANEL-KIT（1M/3M/5M） 远程操作，含 1/3/5 米电缆
2. 保修条款
保修期限：交付后12 个月。
保修失效情况：
擅自维修 / 改装设备。
运输 / 安装时因振动 / 冲击导致损坏。
火灾、洪水、雷击、电网电压异常等不可抗力。
用于非工业变频器的指定用途。
验收要求：开箱后需检查设备无损坏、型号与订单一致，如有问题立即联系东芝代表。
关键问题
问题 1：TOSVERT VF-A3 变频器在安装时，有哪些必须遵守的空间与环境限制？若忽略这些限制会导致什么后果？
答案：
必须遵守的限制：
安装方式：仅支持垂直壁挂，非垂直安装需提前咨询东芝代表。
通风间隙：顶部 / 底部最小 10cm，左右两侧最小 5cm，确保散热通畅。
环境参数：温度 - 10℃~40℃（无外壳时≤50℃）、湿度≤90%（无凝露）、海拔≤1000m、振动加速度≤0.5G（20-50Hz）/ 振幅≤0.1mm（50-100Hz）。
特殊机型：3.7kW 及以下机型背面有再生放电电阻，排风温度可达 150℃，需避免安装在易燃表面，建议选金属表面散热。
忽略限制的后果：
通风不足会导致变频器过热（故障代码 OH），触发保护停机，长期可能损坏功率模块。
湿度超标 / 凝露会引发主电路短路、接地故障（EF 代码）。
振动过大可能导致端子松动，接触不良引发过流（OC 代码）或设备停机。
问题 2：在 VF-A3 变频器的日常操作中，如何通过面板设置 “DC 注入制动” 功能以实现电机精准停止？需明确关键参数的设置范围与默认值。
答案：通过面板设置 “DC 注入制动” 的步骤及关键参数如下：
进入第二功能模式：
按 “MON” 键，显示器显示 “no.0→:t:JP”；按 “2ND” 键，切换至 “2nd” 模式。
选择 DC 注入制动相关参数（功能号 0，表 3.1）：
参数名称 功能 设置范围 默认值 操作说明
dbF（DC 注入制动启动频率） 电机降至该频率时触发制动 0-10Hz（0.1Hz 步长） 0Hz 按 “READ” 读取当前值，按 “△/▽” 或数值键调整，按 “WRT” 保存
dbu（DC 注入制动电压） 制动时注入的直流电压占比 0-20%（1% 步长） 0% 电压过大会导致电机过热，建议根据负载惯性调整（如 10%-15%）
dbt（DC 注入制动时间） 制动持续时间 0-5 秒（0.1 秒步长） 0 秒 需确保时间足够使电机停止，避免过短导致制动不彻底
确认设置：按 “MON” 键返回原始显示（频率 / OFF），设置生效。
注意：DC 注入制动仅在减速停止过程中激活，需配合合适的减速时间（DEC），避免制动时电流过大触发过流保护。
问题 3：当 VF-A3 变频器显示 “OC1”（加速过流）故障时，可能的原因有哪些？对应的解决措施是什么？排查时需注意哪些安全事项？
答案：
“OC1” 故障原因：加速过程中主电路电流超过保护阈值，常见原因包括：
加速时间（ACC）设置过短，电机转速无法跟上频率上升，导致堵转电流过大。
转矩提升（ub）设置过高，启动时电压过高引发过流。
电机负载突变（如输送机突然卡阻），负载电流超过变频器额定输出。
主电路接线不良（如电机端接线松动），导致电流波动。
解决措施：
延长加速时间：进入第一功能（“MON”→选功能号 2），调整 “ACC1/ACC2” 至更长时间（如从 1 秒改为 3 秒），按 “WRT” 保存。
降低转矩提升：进入第一功能（功能号 1），减小 “ub” 值（如从 10% 降至 5%），避免启动过压。
检查负载：排查机械负载是否卡阻，清理异物或减轻负载，确保负载在电机额定范围内。
检查接线：断开电源（MCCB），确认 “CHARGE” 灯熄灭后，紧固主电路（L1/R、T1/U 等）端子螺丝，排查线路绝缘。
排查安全事项：
所有接线检查前必须断开配电盘主开关，并等待 “CHARGE” 灯熄灭（避免电容残余电压触电）。
调整参数时需确保变频器处于停机状态，运行中修改加速时间 / 转矩提升可能导致设备不稳定。
若多次排查后故障仍存在，需检查电机绝缘（用 500V 兆欧表），避免电机内部短路导致过流。
