TRICON®/E/E2/E3 变送器安装与维护
时间: 2025-11-14浏览次数：
TRICON®/E/E2/E3 变送器安装与维护
TRICON®/E/E2/E3 变送器安装与维护
产品概述
核心功能
为 Neptune® 系列水表提供电子接口，实现用水量监测，并支持基于用水量的各类过程控制，可与 SmartTrol® 控制器或第三方仪表设备联动，构建复杂计量监测系统。
产品型号与分类
按信号类型划分
数字脉冲型（Digital Pulse）
基础款：3 端子设计，输出与水流速率对应的电脉冲，需 12-24VDC 供电，适用于仅需数字信号的场景。
E2/E3 款：5 端子设计，保留基础款功能，新增高分辨率输出端子和计数方向端子，支持高速双向计数器连接，同样需 12-24VDC 供电，适用于高分辨率数字信号需求场景。
适配类型：分为圆盘表（Disc）专用和涡轮表（Turbine）专用两类，可适配所有 Neptune 圆盘表或涡轮表。
模拟 4-20mA 型
5 端子设计，兼具数字脉冲型基础功能，额外提供与水流速率成比例的 4-20mA 模拟信号输出，需 24VDC 供电，适用于同时需要模拟和数字信号的场景。
适配要求：需严格匹配水表的尺寸和类型，购买时需确认适配型号，必要时联系厂商获取技术支持。
特殊型号说明
TRICON/E3 变送器不可潜水，且不推荐用于坑内（pit）安装场景。
T-8 圆盘表已停产，目前所有适配圆盘表的 TRICON/E 变送器均为 T-10 型，适配 T-8 表时可能无法达到 20mA 输出水平，相关数值仅作为校准参考。
关键技术参数
环境条件
工作温度：0°C~70°C（32°F~158°F）
存储温度：-40°C~85°C（-40°F~185°F）
工作湿度：0~95% RH，无冷凝
电气规格（按型号分类）
脉冲输出（0-70°C 工作温度）
低电平输出电压（Vol）：典型值 0.4V
高电平输出电压（Voh）：最小值 8.5V，最大值 12V，典型值为电源电压减 1.0V
低电平输出电流（Iol）：典型值 - 10mA
高电平输出电流（Ioh）：典型值 + 10mA
输出上升时间（tr l-h）：最大值 2μS（RL=2.4KΩ，CL=50pF）
输出下降时间（tf h-l）：最大值 2μS（RL=2.4KΩ，CL=50pF）
4-20mA 型号（0-50°C 工作温度）
电源电压（Vcc）：22.5~26.5VDC
电源电流（IS）：20~80mA
环路电阻（RL）：0~600Ω
量程精度（Gain）：最大 0.5% FS
零点偏移精度（Zero）：最大 0.2% FS
数字脉冲输出参数与脉冲输出型号一致
HF 和 UP/DN 型号（0-70°C 工作温度）
电源电压（Vcc）：11.5~26.5VDC
电源电流（IS）：20~50mA
低电平输出电压（Vol）：最大值 0V
高电平输出电压（Voh）：典型值 24V，最大值 26.5V
低电平输出电流（Iol）：最小值 - 1.0A
高电平输出电流（Ioh）：典型值 0.04A，最大值 1.0W/Voh
输出上升 / 下降时间：最大值 2μS（RL=2.4KΩ，CL=50pF）
所有型号绝对极限值
工作温度：0~85°C
存储温度：-40~85°C
电源电压：-30~30V
脉冲输出负载电阻：最小 1200KΩ
脉冲输出电流：最大值 10mA
注：超出上述极限值可能导致设备损坏
性能数据（按水表类型分类）
T-10 圆盘表
水表尺寸（英寸） 最大流量（gpm） 连续最大流量（gpm） 最小流量（gpm） 每加仑脉冲数 最大流量脉冲输出（Hz） 4-20mA 输出流量范围（gpm）
⅝ 20 10 ¼ 578.10 192.70 0–20
¾ 30 15 ½ 322.60 161.30 0–30
1 50 25 ¾ 150.80 125.67 0–50
1½ 100 50 1½ 67.57 112.62 0–100
2 160 80 2 37.30 100.00 0–160
注：TRICON/E2 高分辨率输出需将每加仑脉冲数和最大流量脉冲输出值乘以 36，E3 需乘以 40
T-8 圆盘表（已停产）
水表尺寸（英寸） 最大流量（gpm） 连续最大流量（gpm） 最小流量（gpm） 每加仑脉冲数 最大流量脉冲输出（Hz） 4-20mA 输出流量范围（gpm）
⅝ 20 10 ¼ 473.60 157.87 0–24.41
¾ 30 15 ½ 329.14 164.57 0–29.40
1 50 25 ¾ 126.55 105.46 0–59.58
1½ 100 50 1½ 47.86 79.77 0–141.18
2 160 80 2 25.60 68.27 0–234.37
注：高分辨率输出系数同 T-10 表；T-10 型变送器适配 T-8 表时，20mA 输出对应的流量理论值大于水表最大允许流量，实际运行中无法达到
Trident® 涡轮表（TT）
水表尺寸（英寸） 连续最大流量（gpm） 最小流量（gpm） 每加仑脉冲数 最大流量脉冲输出（Hz） 4-20mA 输出流量范围（gpm）
2 200 3 4.6080 15.36 0–200
3 450 5 2.8900 21.68 0–450
4 1000 10 1.5900 26.50 0–1000
6 2000 20 0.4640 15.47 0–2000
8（S/N≤31918014） 3500 35 0.2493 14.54 0–3500
8（S/N≥31918274） 3500 35 0.2253 13.14 0–3873
10（S/N≤31919282） 5500 50 0.1600 14.67 0–5500
10（S/N≥31919300） 5500 50 0.1472 13.49 0–5981
注：E2 高分辨率输出需将每加仑脉冲数和最大流量脉冲输出值乘以 9，E3 需乘以 10
高性能涡轮表（HPT）
水表尺寸（英寸） 连续最大流量（gpm） 最小流量（gpm） 每加仑脉冲数 最大流量脉冲输出（Hz） 4-20mA 输出流量范围（gpm）
1½ 160 4 6.09500 16.25 0–160
2 200 4 6.09500 20.32 0–200
3 450 5 11.20000 84.00 0–450
4 1200 10 7.55600 151.1 0–1200
6 2500 20 0.72730 30.30 0–3000
8 4000 35 0.75560 50.37 0–4000
10 6500 50 0.75560 81.86 0–6500
12 8000 120 0.75560 100.75 0–8000
16 13500 200 0.07556 17.00 0–13500
20 22000 300 0.07556 27.71 0–22000
注：高分辨率输出系数同 Trident® 涡轮表
复合表（Compound Meters）
核心构成：由涡轮元件和圆盘元件组合而成，不同型号复合表的元件搭配不同（如 3” TRU/FLO 由 3” TT 涡轮元件和 ⅝” T-10 圆盘元件组成）。
性能参考：需分别查阅对应涡轮元件和圆盘元件的性能规格，4”/6”/8”/10” HP PROTECTUS III 涡轮元件有专属性能参数表。
安装流程
安装前准备
工具与材料
必备工具：中型一字螺丝刀、剥线钳、锤子、⅛” 直径冲头（或类似工具）。
必备材料：#22 AWG 多芯实心铜线。
可选材料：Dow Corning® #4 防潮化合物（或等效产品）。
检查与存储
开箱后检查变送器组件（含变送器主体、终端盖、安装环）是否完好，无破损或缺失。
未安装前需将组件存储在清洁干燥环境中，温度保持在 - 40°C~85°C。
安全与布线规范
避免将仪表线路靠近接触器、电机启动器、无线电发射器、高压电源线等电气噪声源。
仪表线路与其他线路分开布线，优先使用独立金属导管或金属线槽；长距离布线（最长 1000 英尺）需用 #22 AWG 屏蔽双绞线，屏蔽层仅在接收设备端接地。
布线需交叉时，保持直角交叉以减少噪声耦合；使用专用电源（如独立断路器、隔离变压器），确保符合当地电气规范的接地。
具体安装步骤
1. 接线操作
拧下终端盖螺丝，取下终端盖，将多芯电缆穿过终端盖上的孔洞，将终端盖沿电缆下移至便于操作位置。
剥去电缆外层护套约 1.5 英寸，分离各芯线并剥去每根芯线绝缘层约 0.5 英寸，用螺丝刀圆柄将裸铜线弯成挂钩状。
松开变送器终端螺丝，按接线图将各芯线挂钩顺时针绕在对应终端螺丝上（确保绝缘层不压在螺丝下），拧紧螺丝至牢固（避免过紧）。
2. 接线代码（按引脚划分）
引脚号 TRICON®/E 数字脉冲型（1996 年 1 月前） TRICON®/E2/E3 数字脉冲型（1996 年 1 月后） TRICON®/E/E2/E3 4-20mA 型
1 无连接 高分辨率输出 4-20mA 源（+）
2 无连接 计数方向（接地触点闭合，需通过上拉电阻供电） 4-20mA 返回（-）
3 12-24VDC 电源输入（+） 12-24VDC 电源输入 24VDC 电源输入（+）
4 公共接地（-） 公共接地（-） 公共接地（-）
5 脉冲输出 脉冲输出 脉冲输出
注：上拉电阻典型值为每 5VDC 对应 2KΩ；“+” 表示常规电流从变送器流出。
3. 线路测试
接通变送器电源，按以下标准验证输出信号：
无流量时：数字输出端无脉冲，4-20mA 回路电流为 4mA。
半流量时：数字输出端脉冲频率为最大脉冲频率的 1/2，4-20mA 回路电流为 12mA。
最大流量时：数字输出端脉冲频率等于最大脉冲频率，4-20mA 回路电流为 20mA。
4. 最终组装
关闭所有电源，在裸露的导线和终端上涂抹足量 Dow Corning® #4 化合物，终端盖内部也填充该化合物（防潮用）。
将终端盖复位，拧紧固定螺丝（避免过紧），将应力释放配件扣在电缆上并推入电缆入口孔，擦拭多余化合物。

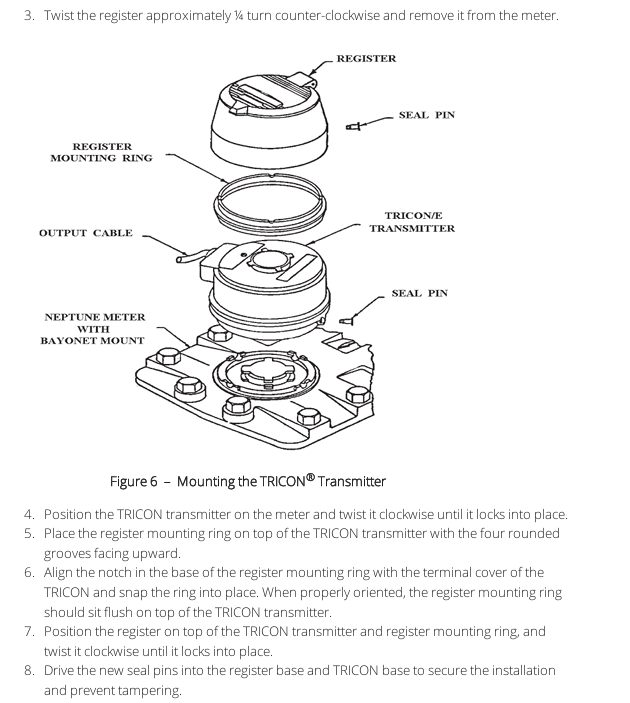

5. 变送器安装
若水表已安装寄存器：用冲头对准寄存器底部密封销中心，用锤子敲击使销头断裂，将寄存器逆时针旋转 1/4 圈取下。
将 TRICON 变送器安装在水表上，顺时针旋转至锁定；将寄存器安装环（四组圆形凹槽朝上）放在变送器顶部，对准变送器终端盖的缺口并扣紧。
将寄存器放在变送器和安装环上，顺时针旋转至锁定；将新密封销打入寄存器底座和变送器底座，防止篡改。
维护与故障排查
故障排查核心场景
当电子流量指示与机械寄存器指示不一致时，按以下步骤排查：
需验证的事项 异常处理措施
变送器、寄存器与水表的尺寸和类型是否匹配 更换为与水表适配的变送器或寄存器
寄存器安装在变送器上后是否转动顺畅 更换或维修寄存器，解决扭矩过大问题
变送器接线和供电是否正确 修正接线错误，排查供电故障
变送器连接设备的兼容性和校准状态 按要求调整并校准连接设备
合规与版权说明
合规认证
符合 FCC Part 15 规定，操作需满足：不产生有害干扰；接受所有收到的干扰（包括可能导致非预期运行的干扰）。
符合加拿大工业部免许可 RSS 标准，天线类型和增益需经加拿大工业部批准，等效全向辐射功率（e.i.r.p.）不超过通信所需最大值。
射频暴露与安装要求
设备符合 FCC 射频辐射要求，天线及辐射元件与普通人群需保持至少 20cm 的最小距离。
按 FCC 15.203 条款要求，MIU（计量接口单元）需由经过培训的仪表安装人员专业安装。
未经合规责任方明确批准，不得对设备进行更改或改装，否则可能导致用户操作权限失效。
天线规范（IC：4171B-L900M）
允许使用的天线类型及零件号：R900® 坑内天线（12527-XXX）、高增益 R900® 坑内天线（13586-XXX）、R900® 壁装天线（13717-000）、单极导线（12641-XXX）。
天线最大允许增益为 + 1dBi，要求阻抗为 75Ω；禁止使用未列入清单或增益超过规定值的天线。
