TRLC0NEX Tricon 容错控制器
时间: 2025-11-14浏览次数：
TRLC0NEX Tricon 容错控制器
TRLC0NEX Tricon 容错控制器
产品核心定位与容错原理
1. 核心定义
Tricon 是一款面向安全关键型工业场景的容错控制器，通过三重模块化冗余（TMR）架构实现故障检测、补偿与在线维修，确保过程控制不中断，适用于对安全性和可用性要求极高的工业环境。
2. 容错核心机制
架构设计：系统从输入模块、主处理器到输出模块完全三重化，三个独立通道（A/B/C）并行运行，通过专有 TriBus 总线同步通信。
数据处理规则：数字输入 / 输出采用 “二取三” 表决机制，模拟输入采用中值选择法，确保错误数据被屏蔽。
故障处理：单个通道故障时，其余通道自动接管控制，故障模块可在线插拔更换，无需停机。
诊断能力：每个通道、模块及功能电路均配备全面诊断功能，通过指示灯或报警信号实时反馈故障，诊断数据可被控制程序或操作员调用。
3. 核心优势
无单点故障设计，支持 3/2/1 个主处理器（MP）运行模式，确保极端情况下仍可维持运行。
远程 I/O 支持最远 7.5 英里（12 公里）传输，适配大型工业场景布局。
全系列 I/O 模块覆盖数字、模拟、脉冲、热电偶等信号类型，支持双模块或单模块配置，兼顾安全性与成本需求。
不间断运行与在线维修能力，显著提升系统可用性。
系统硬件组成与规格
1. 核心硬件组件
（1）主处理器模块（MP）
型号：Model 3008（适用于 v9.6 及以上系统），配备 16MB DRAM、32KB 备用 SRAM、6MB Flash PROM。
核心芯片：Motorola MPC860 32 位处理器，主频 50MHz，TriBus 通信速率 25Mbps，支持 DMA 同步传输。
供电保护：双电源模块供电，断电后程序与保持变量可维持至少 6 个月完整性。
指示灯：包含 PASS（自检通过）、FAULT（故障）、ACTIVE（运行中）等状态指示。
（2）电源模块
配置：每个 chassis 配备 2 个冗余电源模块，支持热插拔，单个模块即可满足全 chassis 供电需求。
输入规格：提供 24VDC、115VAC、230VAC 版本，输入电压范围分别为 22-31VDC、85-140VAC、185-285VAC。
输出参数：175 瓦（60°C 环境下），输出电压 6.5VDC±1%，最大输出电流 27A。
保护功能：内置过温（83°C 触发）、低电池、过压 / 欠压诊断，支持报警触点输出。
（3）I/O 模块
涵盖数字输入 / 输出、模拟输入 / 输出、脉冲输入 / 累计器、热电偶输入等类型，核心规格如下：
模块类型 关键参数示例 典型型号
TMR 数字输入 电压范围 24/48/115VAC/VDC，点数 32/64 点，支持自检测试 3501E/3503E/3504E
单通道数字输入 24VDC，64 点，优化成本型，关键路径三重化 3564
TMR 数字输出 电压范围 24/48/120VDC、115VAC，点数 8/16/32 点，支持表决与回路诊断 3604E/3624/3611E
模拟输入 支持 0-5/0-10VDC、4-20mA、热电偶（J/K/T/E），12/14 位分辨率，隔离 / 非隔离版本 3703E/3708E/3721
模拟输出 4-20mA（8 点）或 4-20mA+20-320mA（高电流版），精度 ±0.25% FSR 3505E/3806E
脉冲模块 频率范围 20Hz-20kHz（输入）、0-1kHz（累计），支持转速、流量测量 3511（输入）/3515（累计）
（4）通信模块
提供多类型通信接口，支持与 Modbus 设备、DCS 系统、以太网主机等互联，核心型号如下：
模块名称 通信协议 / 接口 核心功能 型号
TCM（Tricon 通信模块） 以太网（802.3）、RS-232/485 支持 Modbus TCP、Peer-to-Peer、GPS 校时 4351A/4352A/4353
EICM（增强智能通信模块） RS-232/422/485、并行端口 Modbus 主 / 从通信，支持打印机连接 4119/4119A
NCM（网络通信模块） 以太网（802.3） 支持 OPC Server、TSAA 协议，GPS 同步 4329/4329G
SMM（安全管理器模块） Honeywell UCN 总线 对接 TDC 3000 DCS，安全节点通信 4409
ACM（高级通信模块） Foxboro I/A Nodebus 对接 Foxboro DCS，支持 TriStation 协议 4609
HIM（Hiway 接口模块） Honeywell Data Hiway/LCN 对接 TDC 3000/2000 DCS 4509
RXM（远程扩展模块） 多模 / 单模光纤 远程 I/O 扩展，最远 12 公里传输 4200-3/4210-3（主）、4201-3/4211-3（从）

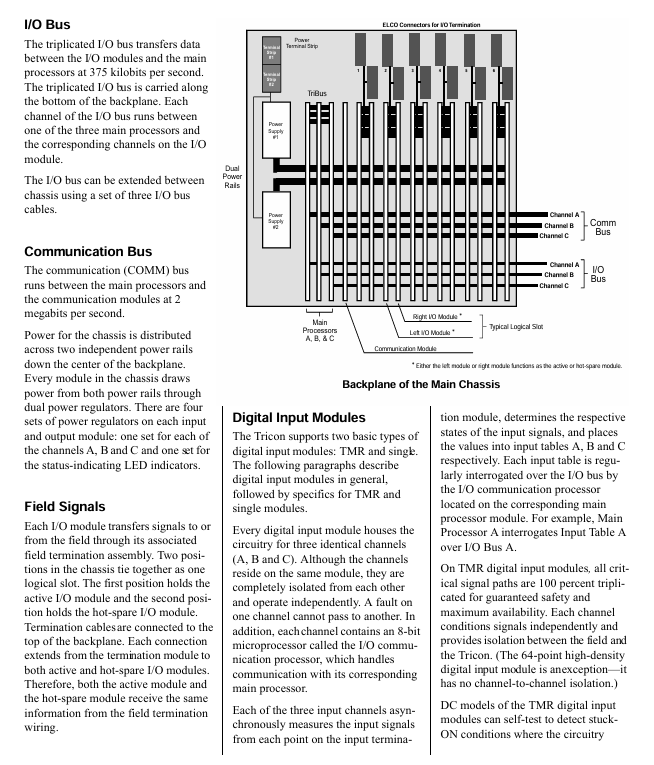

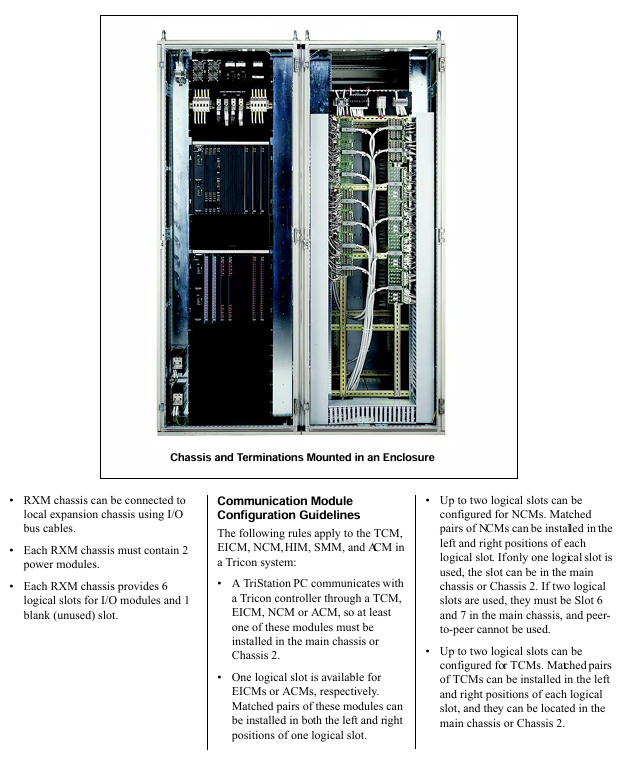

2. 系统 chassis 配置
（1） chassis 类型与布局
主 chassis（Model 8110）：容纳 3 个主处理器、2 个电源模块，提供 6 个逻辑插槽（含热备位置）+1 个 COM 插槽。
扩展 chassis（Model 8111）：无主处理器，提供 8 个逻辑插槽，适用于 100 英尺（30 米）内扩展，受限场景可延伸至 1000 英尺。
远程扩展 chassis（Model 8112）：配备 RXM 模块，支持光纤传输，适用于超远距离扩展。
机械规格：19 英寸宽 ×22.75 英寸高 ×17.75 英寸深，冷轧钢材质，主 chassis 重量约 24.5kg。
（2） chassis 互联与供电限制
互联方式：通过三重化 I/O 总线电缆（Model 9000）连接，传输速率 375kbps，最多支持 15 个 chassis 组网（1 主 + 14 扩展 / 远程）。
供电限制：60°C 环境下单个电源模块输出 175 瓦，需根据模块功耗（如 NCM 20 瓦、ACM 15 瓦）规划配置。
3. 现场终端选项
外部终端面板（ETP）：被动式 PCB 板，支持现场布线与模块快速更换，提供标准型、基础型、危险区域型（非易燃）、带中间继电器型等，点数覆盖 8/16/32/64 点。
扇出电缆：低成本替代方案，一端连接 chassis 背板，另一端提供 50 个带引脚标记的引线，仅适用于数字 I/O 模块，最长支持 99 英尺（30 米）。
终端保护：部分面板集成保险丝、限流电阻，支持过流保护，危险区域型面板经 TÜV 认证，适用于 Zone 2、Class 1 Division 2 场景。
系统软件与编程工具
1. 核心编程平台：TriStation 1131 Developer’s Workbench
兼容性：支持 Windows NT/2000/XP 系统，不同版本适配 Tricon v9.1 及以上控制器（如 v4.1.433 适配 v9.5-x-10.1.x）。
编程标准：符合 IEC 61131-3 标准，支持三种核心语言 + 可选语言：
功能块图（FBD）：图形化电路式编程，适合逻辑互联。
梯形图（LD）：基于继电器逻辑符号，适配传统工业控制场景。
结构化文本（ST）：类 Pascal 高级语言，支持复杂算术运算与条件语句。
可选 CEMPLE 语言：因果矩阵编程，自动转换为 FBD，适用于安全停机策略设计。
核心功能：项目管理、控制器配置、标签声明、程序仿真测试、下载与实时监控、诊断数据查看。
新增特性（v4.1）：Windows XP 兼容、自动备份项目文件、ST 代码导出、增强诊断监控器（独立应用）。
2. 事件序列（SOE）功能
原理：主处理器扫描时检测指定离散变量的状态变化（事件），记录变量状态、时间戳并存储至 SOE 缓冲区。
关键参数：单个 SOE 块最大支持 20000 条事件，总容量 60000 条，时间同步精度 ±25 毫秒（Peer-to-Peer 网络）。
数据应用：支持通过 Triconex SOE 软件、SMM/ACM 模块或 OPC 客户端导出事件数据，生成报告，用于故障溯源与停机分析。
触发机制：通过 SOESTRT/SOESTOP/SOESTAT/SOECLR 功能块控制事件采集、停止、状态查询与清除。
3. 通信协议与应用
支持协议：Modbus（RTU/ASCII/TCP）、以太网（802.3）、Peer-to-Peer、TSAA、SNTP、GPS 校时等。
典型应用：与 DCS 系统（Honeywell TDC 3000、Foxboro I/A）、操作员工作站、第三方 Modbus 设备、网络打印机互联，支持数据读写、报警传输、时间同步。
典型应用场景
Tricon 控制器广泛应用于全球工业安全关键场景，核心应用包括：
1. 紧急安全停机（ESD）
场景：炼油厂、石化厂、化工厂的反应器、压缩机等设备，监控压力、进料速率、温度等参数。
优势：相比传统机械 / 电子继电器，减少误停机，支持传感器完整性检测、集成控制与安全功能，对接监控网络实现实时状态反馈。
2. 锅炉火焰安全控制
场景：炼油厂蒸汽锅炉的启动 / 停机联锁、火焰监测与保护。
优势：整合传统分散的保护功能，提升操作效率，安全性不低于机电保护系统。
3. 涡轮机控制系统
场景：燃气 / 蒸汽涡轮机的转速控制、启停序列、故障保护。
优势：通过热备 I/O 模块避免非计划停机，集成控制与保护功能，提升设备可用性。
4. 海上油气火灾与气体防护
场景：海上平台的火灾、可燃气体泄漏监测与应急响应。
优势：支持模块在线更换，内置诊断功能自动处理传感器 / 布线故障，直接连接模拟探测器，节省空间与成本。
环境与认证规格
1. 环境适应性
存储温度：-40°C 至 75°C（符合 IEC 60068-2-14）。
工作湿度：5%-95%（无冷凝，符合 IEC 60068-2-2/3）。
抗干扰能力：静电放电（IEC 61000-4-2：4kV 空气 / 8kV 接触）、浪涌（IEC 61000-4-5：2kV）、辐射抗扰度（IEC 61000-4-3：10V/m）。
机械性能：振动（2G，10-150Hz）、冲击（15G，6-11ms）。
2. 国际认证
功能安全认证：IEC 61508（SIL 1-3）、DIN V 19250（AK 1-AK6）、EN 54（火灾探测）、NFPA 72/8501/8502（北美标准）。
区域认证：ATEX Directive 94/9/EC（Zone 2，Group IIB 危险区域）、CSA（北美电气安全）、FM（Class I Division 2，T4）、CE（EMC / 低电压指令）。
特殊领域：NRC（美国核管理委员会）认证，适用于核电站 1E 级应用；SEMI S2（半导体制造环境）。
