WAGO 221 系列 LEVER-NUTS® 紧凑型拼接连接器
时间: 2025-11-14浏览次数：
WAGO 221 系列 LEVER-NUTS® 紧凑型拼接连接器
WAGO 221 系列 LEVER-NUTS® 紧凑型拼接连接器

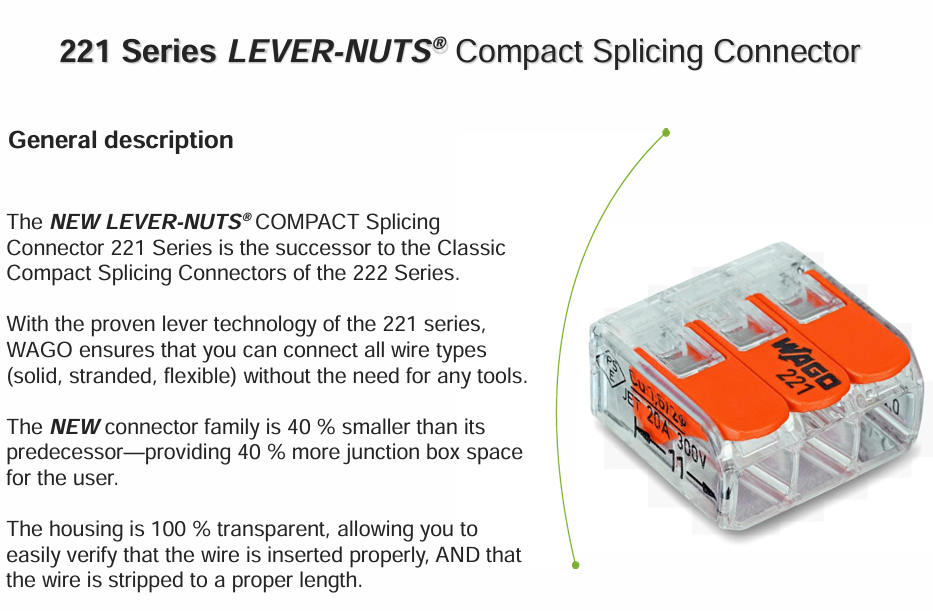

产品基础信息
1. 产品定位
迭代关系：222 系列经典紧凑型拼接连接器的继任者，针对 “空间优化 + 操作便捷性 + 安全可视化” 进行核心升级。
核心价值：在不牺牲连接性能的前提下，实现 40% 体积缩减，同时简化操作流程、提升安装安全性，成为电气连接领域的 “全场景适配型产品”。
核心技术：延续并优化 WAGO 专利杠杆技术，无需额外工具即可完成导线夹紧与固定。
2. 目标市场与核心应用场景
适用领域：覆盖传统电气安装、移动设备、工业控制等多场景，核心应用包括：
建筑电气：接线盒布线、照明灯具接线、墙面开关与插座线路连接；
工业控制：电机引线对接、控制柜内部控制线路布线、传感器与执行器接线；
移动设备：房车（RV）、应急车辆、船舶等空间受限的移动电气设备；
其他场景：家用电器内部布线、小型电气设备维修与改装。
适配核心需求：需要兼容多种导线类型、追求紧凑安装空间、重视操作效率与安装安全性的电气连接场景。

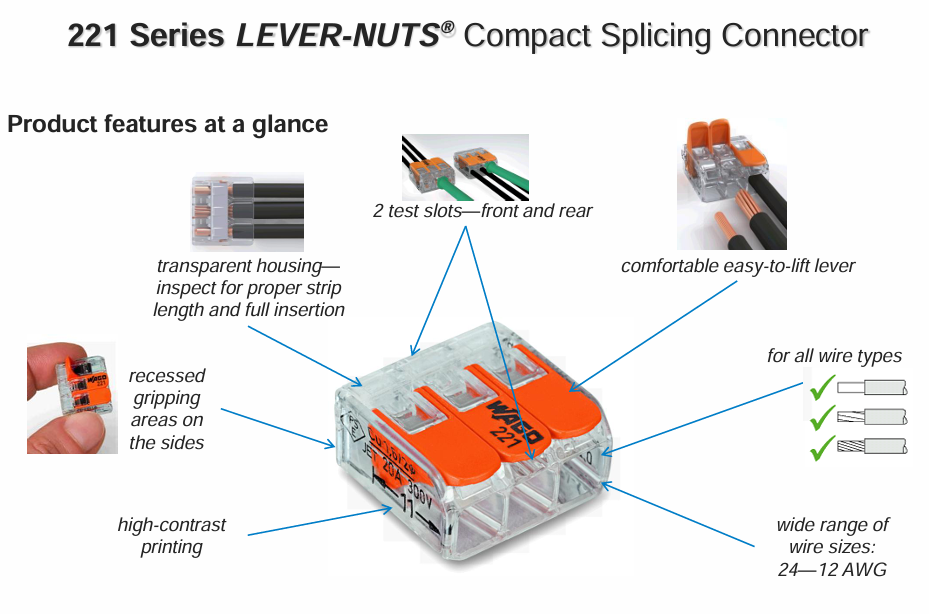

核心特性与优势详解
1. 全导线类型兼容，适配宽规格范围
兼容类型：无差别支持实心导线、多股绞合导线、柔性细绞导线，无需更换连接器或适配附件，解决不同导线连接的适配难题。
规格覆盖：
导线线径（AWG 标准）：AWG 24-AWG 12（对应线径 0.2mm²-4mm²，柔性导线最小支持 0.14mm²）；
适配场景：从微弱信号线路（如传感器信号线）到中等电流动力线路（如小型电机电源线）均能覆盖。
优势价值：减少备件库存，一种连接器即可满足多种布线需求，降低采购与管理成本。
2. 超紧凑设计，优化空间利用率
体积升级：相比 222 系列，整体体积缩减 40%，单个连接器占用空间更小。
实际收益：在接线盒、设备内部等空间受限场景中，可节省更多冗余空间，既能容纳更多线路连接，也便于后期维护时的线路梳理。
安装灵活性：小巧体积支持多方向安装，可在狭窄缝隙、密集线路中灵活布置。
3. 透明外壳设计，可视化安全保障
核心功能：外壳 100% 全透明，可直观观察两大关键安装要点：
导线插入状态：确认导线是否完全插入到指定位置，避免 “虚接”“半插入” 导致的接触不良；
剥线长度合规性：快速验证导线剥线长度是否符合要求，防止剥线过长导致短路、过短导致接触不良。
安全价值：通过可视化检查，降低安装错误率，减少后期因接线问题引发的故障排查成本，尤其适合批量安装场景的质量管控。
4. 操作便捷性升级，降低人工成本
杠杆操作优化：杠杆开启与闭合的操作力显著低于 222 系列，操作更省力，适合长时间、大批量接线场景（如建筑工程布线）。
握持设计：侧边设有凹陷式握持区，增加手部与连接器的摩擦力，即使在戴手套操作时也能稳定拿捏，避免滑脱。
免工具特性：无需压线钳、螺丝刀等额外工具，仅通过手动开合杠杆即可完成导线的夹紧与拆卸，简化操作流程，提升安装效率。
可重复使用：支持多次开合操作，适配临时接线、线路调整、设备维修等需要反复拆装的场景，提升产品复用率。
5. 实用功能设计，适配多场景需求
双测试槽设计：连接器前后端均设有测试槽，无论安装方向如何、周围线路密集程度如何，测试探针均可轻松插入，方便安装后的导通性检测、电压测量等调试操作。
高对比度标识：透明外壳上印有黑色技术参数标识（如电压、电流、导线规格），标识清晰易读，便于安装人员快速确认产品是否适配当前场景，避免型号误用。
外壳防护性能：外壳采用高强度工程塑料，具备一定的防尘、防轻微碰撞能力，适配室内外一般电气环境（非防水设计，不适用于潮湿或水下场景）。
产品型号与规格参数
1. 产品型号与核心配置
型号 导线芯数 外壳颜色 杠杆颜色 核心配置特征
221-412 2 芯 透明 橙色 双导线通道，适配 2 路导线拼接
221-413 3 芯 透明 橙色 三导线通道，适配 3 路导线拼接
221-415 5 芯 透明 橙色 五导线通道，适配 5 路导线拼接
包装形式：均为独立包装，按标准批量供货（常规包装规格为 100 个 / 盒，具体以供应商配置为准）。
2. 关键技术参数（分国际标准）
技术指标 UL 标准（北美市场） ENEC 标准（欧洲及全球市场） 备注说明
额定电压 600V 450V 适配不同地区电网电压标准
最大额定电流 20A 32A 基于导线线径与散热条件确定
最高工作温度 105°C T-Mark 85°C 适配高温环境（如设备内部）
实心导线适配范围 AWG 24-AWG 12 0.2mm²-4mm² 线径对应关系：AWG24≈0.2mm²，AWG12≈4mm²
多股导线适配范围 AWG 24-AWG 12 0.2mm²-4mm² 支持绞合股数≤36 股的多股导线
柔性导线适配范围 AWG 24-AWG 12 0.14mm²-4mm² 适配细绞柔性导线（如电机引线）
接触电阻 ≤5mΩ（初始值） ≤5mΩ（初始值） 确保低损耗导电，减少发热
绝缘电阻 ≥100MΩ（500V DC） ≥100MΩ（500V DC） 保障绝缘性能，避免漏电风险
3. 物理与机械特性
外壳材质：透明聚碳酸酯（PC），具备高强度、耐冲击、耐高温特性；
杠杆材质：橙色工程塑料，具备良好的机械强度与耐疲劳性（可反复开合≥100 次）；
导电部件材质：高导电黄铜，表面镀锡处理，提升导电性能与抗氧化能力；
外形尺寸（以 2 芯型号为例）：长 × 宽 × 高≈22mm×12mm×8mm（具体以产品实物为准）；
安装方式：无固定安装要求，可自由放置于接线盒内，或通过扎带固定于线路束上。
产品核心优势与竞品差异（对比 222 系列）
对比维度 WAGO 221 系列 WAGO 222 系列（前代产品） 核心升级点
产品体积 小（较前代缩减 40%） 较大 空间利用率提升，适配狭窄场景
操作力 低（杠杆操作更省力） 中等 降低批量安装的人工强度
外壳设计 全透明，支持可视化检查 半透明 / 不透明 安装安全性提升，便于质量管控
测试槽设计 前后双测试槽，无方向限制 单测试槽，有安装方向要求 调试便捷性提升
握持设计 侧边凹陷握持区 无专门握持设计 操作稳定性提升，防手套滑脱
安装与使用注意事项
1. 安装操作步骤
导线处理：根据连接器标识要求，剥去导线绝缘层（建议剥线长度 8-10mm，需匹配连接器内部接线端子长度）；
杠杆开启：将连接器橙色杠杆向上扳至 90°，此时内部夹紧机构打开，进入导线插入状态；
导线插入：将处理好的导线完全插入连接器对应的接线孔，确保导线金属芯线完全接触内部导电部件，无绝缘层伸入接线孔；
夹紧固定：将杠杆向下按压至闭合状态，听到 “咔哒” 声即表示夹紧到位，导线被可靠固定；
可视化检查：通过透明外壳确认导线插入深度与剥线长度合规，无芯线外露或绝缘层夹压情况；
测试验证：通过前后测试槽插入探针，进行导通性或电压测试，确认连接正常。
2. 安全使用要点
电压电流限制：严格按照 UL/ENEC 标准规定的额定电压（600V/450V）和最大电流（20A/32A）使用，避免过载导致发热或损坏；
环境温度要求：在 - 40°C-105°C（UL 标准）/85°C（ENEC 标准）环境温度范围内使用，避免高温或低温环境导致外壳脆化或密封失效；
导线适配要求：不允许插入超出规格范围的导线，或未剥绝缘层的导线，避免接触不良、短路或连接器损坏；
安装环境：避免在潮湿、多尘、腐蚀性气体环境中使用，若需在这类环境安装，需配合防护外壳或密封措施；
重复使用限制：虽支持重复使用，但建议重复拆装次数不超过 100 次，避免杠杆疲劳或内部夹紧机构失效。
产品交付与采购信息
1. 包装规格
常规包装：100 个 / 盒，每盒含产品合格证与安装说明书；
批量包装：1000 个 / 箱（适合工程批量采购），采用防潮、防压纸箱包装。
2. 质量认证与质保
核心认证：通过 UL 认证（北美市场准入）、ENEC 认证（欧洲市场准入），符合 IEC 60998-2-2 标准（低压电气连接器安全标准）；
质保期限：产品出厂后提供 2 年质量保证，在正常使用条件下，因产品材质或制造缺陷导致的故障可享受免费更换。
