Watlow EZ-ZONE® RME (Expansion) 模块
时间: 2025-11-12浏览次数：
Watlow EZ-ZONE® RME (Expansion) 模块
Watlow EZ-ZONE® RME (Expansion) 模块
产品基础信息与定位
1. 核心定位
作为 RM 系统的 I/O 扩展核心，无独立 PID 控制功能，专注于补充数字 / 模拟 I/O 接口、提供逻辑运算、计时计数、特殊设备控制（压缩机 / 阀门 /sequencer）等功能，可与 RMC（控制器）、RMA（通信网关）等 RM 系列模块组网，最大支持 17 个模块（1 个 RMA+16 个其他 RM 模块）协同工作。
2. 基础规格
外形与安装：DIN 导轨安装（EN50022 标准），尺寸 155mm×116.08mm，重量 453.59g，需垂直安装，预留 76.2mm 维护空间，支持导轨 / 面板两种安装方式。
供电要求：20.4-30.8V AC/DC，Class 2 或 SELV 认证电源，功耗 7W/14VA，支持 Semi F47-0200 电压跌落标准。
环境适应性：工作温度 - 18~65°C，存储温度 - 40~85°C，0-90% RH（无冷凝），防护等级 IP20，需安装于 NEMA Type 1 及以上防护外壳。
认证标准：UL/EN 61010、Class 1 Div. 2（可选）、RoHS、WEEE、CE，部分型号通过 FM Class 3545 认证。
质保与支持：3 年质保（非误用场景），技术支持可通过电话、邮件或本地代表获取，退货需提前申请 RMA 编号。
核心功能与技术特性
1. I/O 扩展功能
（1）输入类型与规格
数字输入：最多 24 路，支持干触点 / DC 电压输入（低态 <2V，高态> 3V），干触点闭合电阻 < 50Ω，开路电阻 > 100KΩ。
电流互感器（CT）输入：最多 16 路，输入范围 0-50mA AC，适配 16-0246 型号 CT，精度 ±1mA，响应时间≤1 秒。
（2）输出类型与规格
输出类型 关键参数 适用场景
数字输出（开路集电极） 最大 32V DC，单路 1.5A，总 sink 电流 8A 小型继电器驱动、传感器供电
机械继电器 5A/240V AC，Form A 触点，10 万次循环寿命 大功率设备开关控制
固态继电器（SSR） 2A/20-264V AC（4 路）或 10A/240V AC（2 路） 高频开关负载（加热器、电机）
过程 / 重发输出 0-10V DC（最小 4kΩ 负载）或 0-20mA DC（最大 400Ω 负载） 信号重发、阀门定位器控制
2. 控制与运算功能
（1）基础控制模块
逻辑运算：16 个逻辑实例，支持与 / 或 / 非 / 异或等 8 种逻辑关系，最多可接入 8 个输入源。
计时功能：8 个计时器实例，支持脉冲 / 延时 / 单触发 / 保持型计时，时间范围 0-9999 秒。
计数功能：8 个计数器实例，支持增减计数、负载值设定、目标值触发输出，计数范围 0-9999。
数学运算：8 个数学实例，支持加减乘除、平均值、最大值 / 最小值、平方根等 16 种运算，支持多输入源组合。
线性化：8 个线性化实例，10 点线性化校准，适配非标准传感器信号修正。
（2）特殊设备控制
压缩机控制：支持 1-2 个控制回路联动，可设置启停阈值、最小启停时间，避免频繁启停磨损。
电动阀门控制：支持阀门全开 / 全关控制，可配置行程时间、死区，适配两线制阀门驱动。
Sequencer 控制：将单路功率信号分配为 4 路输出，支持线性 / 循环输出顺序，平衡负载磨损。
3. 通信与组网
（1）支持协议
标配：Watlow Standard Bus（EIA-485），用于模块间通信，支持 17 个节点。
可选：Modbus RTU（EIA-485/232），需配合型号配置，支持 247 个节点，波特率 9600/19200/38400bps。
扩展协议：通过 RMA 模块支持 EtherNet/IP、DeviceNet、PROFIBUS DP 等工业总线。
（2）组网规范
拓扑结构：EIA-485 采用菊花链拓扑，首尾需接 120Ω 终端电阻。
距离限制：EIA-485 最大 1200 米（屏蔽双绞线），EIA-232 最大 15 米。
抗干扰：通信线与电源线分开布线（间距≥10cm），使用屏蔽双绞线，屏蔽层单端接地。
4. 报警与安全功能

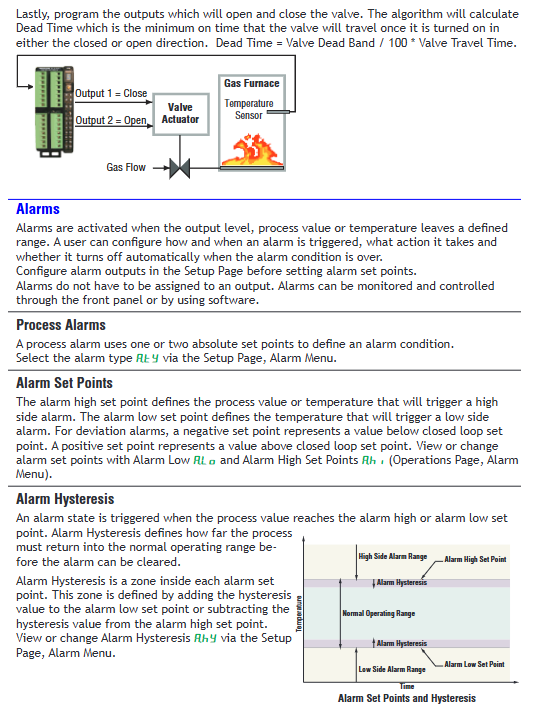

报警功能：8 个报警实例，支持过程报警 / 偏差报警，可配置高低报警点、滞后量、闭锁 / 非闭锁模式。
安全特性：Class 1 Div. 2 型号支持危险区域使用（温度代码 T4），需使用认证组件，禁止带电插拔接线。
权限管理：支持用户 / 管理员两级密码，可选滚动密码（断电后自动变更），防止未授权操作。
安装与接线指南
1. 安装流程
导轨安装：挂钩固定于 35mm 导轨，旋转卡扣锁紧；多模块横向拼接时，确保背板总线完全接触。

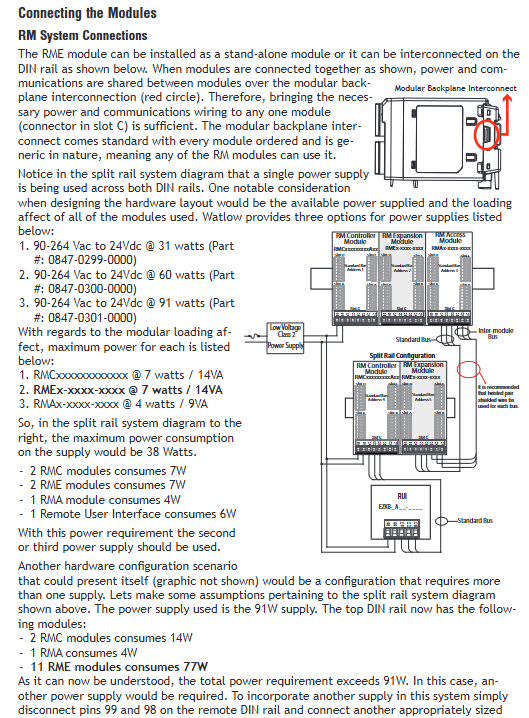

分轨安装：通过 Inter-module Bus 连接两个导轨，最大距离 200 英尺，需独立供电避免电压降，通信线采用屏蔽双绞线。
2. 接线规范
（1）核心端子定义
电源端子（Slot C，98/99）：98 接 +，99 接 -，AC/DC 需区分极性，禁止反接。
通信端子（Slot C）：CF（公共端）、CD（T-/R-）、CE（T+/R+），用于 Standard Bus/Modbus RTU 通信。
I/O 端子（Slots A/B/D/E）：按型号配置对应数字 I/O、继电器输出、过程输出端子，详细定义需参考型号对应的端子表。
（2）接线要求
导线规格：支持 12-30 AWG 单股 / 多股铜线，剥线长度 7.6mm，端子扭矩 0.56 Nm（直角端子）/0.5 Nm（正面端子）。
电气隔离：数字 I/O、过程输出需与电源线路保持电气隔离，防止接地环路（接地电阻≤4Ω）。
感性负载：驱动继电器线圈、电磁阀等感性负载时，需串联 RC 抑制器或续流二极管。
3. 典型组网示例
单导轨 I/O 扩展：1 个 RMA（通信网关）+1 个 RMC（控制器）+2 个 RME（扩展），RME 提供数字 I/O 接入传感器 / 执行器，通过 Standard Bus 与 RMC 通信。
分轨分布式控制：两个导轨分别部署 RME 模块，通过 Inter-module Bus 连接，共享控制逻辑，减少现场布线长度。
操作与配置指南
1. 菜单与操作
通过 RUI（远程用户界面）或 EZ-ZONE Configurator 软件配置，菜单分三级：
运行页（Operations）：查看 I/O 状态、报警状态、计时 / 计数结果等。
设置页（Setup）：配置 I/O 方向、逻辑关系、计时参数、报警阈值等核心参数。
工厂页（Factory）：配置安全权限、校准参数、设备信息等，需管理员权限。
2. 软件配置（EZ-ZONE Configurator）
连接方式：通过 USB-EIA-485 转换器连接模块的 Standard Bus 端子，软件自动扫描网络中的 RM 模块。
核心配置：可配置 I/O 功能、逻辑运算关系、通信参数、报警规则等，支持配置文件备份与批量导入。
维护与故障排查
1. 日常维护
定期检查：每月检查端子紧固、接线完整性、模块指示灯状态（Power/Comm 灯正常为绿色）。
清洁保养：用干布擦拭外壳，避免腐蚀性清洁剂；SD 卡（若有）定期备份数据，防止满存。
备件管理：Class 1 Div. 2 型号需使用原厂认证备件，禁止随意替换组件。
2. 常见故障与解决
故障现象 可能原因 解决方法
通信失败 地址 / 波特率不匹配、接线错误、终端电阻未接 核对通信参数、检查 EIA-485 极性、首尾模块接 120Ω 电阻
输出无响应 I/O 方向配置错误、负载过载、继电器 / SSR 损坏 重新配置 I/O 方向、检查负载电流、更换损坏元件
报警不触发 报警阈值设置错误、报警源选择错误、报警阻塞启用 修正报警阈值、选择正确报警源、关闭不必要的报警阻塞
计数 / 计时异常 触发信号未接入、触发电平设置错误 检查触发信号接线、调整触发电平（高 / 低态）
典型应用场景
工业设备 I/O 扩展：为 RMC 控制器补充数字 I/O，接入温度传感器、限位开关、电磁阀等设备，实现多设备联动控制。
分布式控制组网：在分轨配置中，将 RME 部署于现场，就近接入设备 I/O，通过总线与控制室控制器通信，减少布线成本。
特殊设备控制：通过压缩机控制功能实现制冷系统稳定运行，或通过电动阀门控制调节流体流量，适配 HVAC、化工等场景。
逻辑与时序控制：通过逻辑运算实现设备互锁（如泵与阀门联动），通过计时功能实现延时启停，适配生产线工序控制。
