Watlow EZ-ZONE® RMA（Access）模块
时间: 2025-11-12浏览次数：
Watlow EZ-ZONE® RMA（Access）模块
Watlow EZ-ZONE® RMA（Access）模块
产品基础信息与定位
1. 核心定位
作为 RM 系统的核心扩展模块，无独立 PID 控制功能，主要提供通信网关、数据日志、配置备份、实时时钟等辅助功能，可与 RMC（控制器）、RME（扩展）、RML（限位）等 RM 系列模块组网，支持最多 17 个模块（1 个 RMA+16 个其他 RM 模块）协同工作。
2. 基础规格

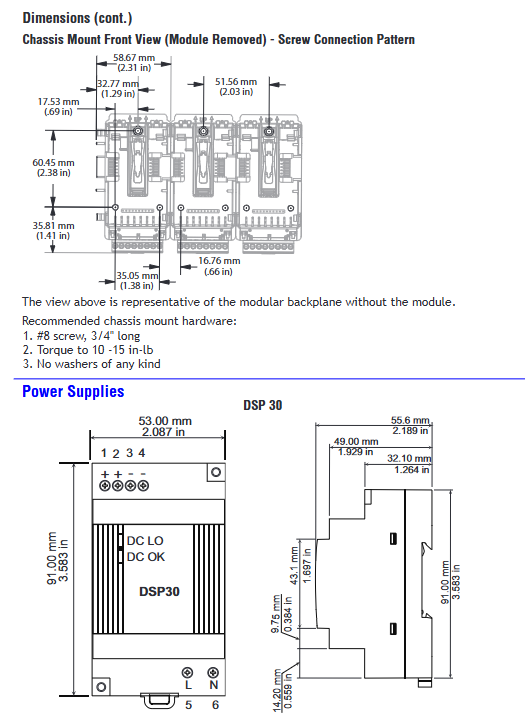

外形与安装：DIN 导轨安装（EN50022 标准），尺寸 155mm×116.08mm，重量 453.59g，需垂直安装，预留 76.2mm 维护空间。
供电要求：20.4-30.8V AC/DC，Class 2 或 SELV 电源，功耗 4W/9VA，支持 Semi F47-0200 电压跌落标准。
环境适应性：工作温度 - 18~65°C，存储温度 - 40~85°C，0-90% RH（无冷凝），防护等级 IP20。
认证标准：UL/EN 61010、Class 1 Div. 2（可选）、RoHS、WEEE、FM Class 3545（限位版本）。
质保与支持：3 年质保（非误用场景），技术支持可通过电话、邮件或本地代表获取，退货需提前申请 RMA 编号。
核心功能与技术特性
1. 通信功能
（1）支持协议
主流协议：Modbus® RTU/TCP、EtherNet/IP™、DeviceNet™、PROFIBUS DP，部分型号含 USB（Mini Type B）通信。
基础通信：EIA-485/232 接口，Standard Bus（默认），支持最多 247 个 Modbus 节点，1200 米最大通信距离。
（2）通信参数
Modbus：地址 1-247，波特率 9600/19200/38400bps，支持 None/Even/Odd 校验，可配置高低字节顺序。
以太网：支持 DHCP / 固定 IP，EtherNet/IP 与 Modbus TCP 双协议启用，最大 100 个隐式通信成员。
DeviceNet：节点地址 0-63，波特率 125/250/500kbps，支持 Quick Connect 快速通信。
PROFIBUS DP：地址 0-126，支持 DP-V0（循环通信）/DP-V1（非循环通信），1200 米最大距离。
2. 核心扩展功能
（1）数据记录（Data Logging）
存储介质：Micro SD 卡（标配 2GB，支持更大容量），文件格式 CSV（可直接用 Excel 打开）。
记录能力：最多 200 个日志点，记录周期 1-3600 秒，支持 “停止” 或 “覆盖” 两种满存策略。
触发方式：可通过数字输入、报警、计时器等信号启动 / 停止记录，日志含时间戳（依赖实时时钟）。
（2）配置备份与恢复
备份容量：基础版支持 4 个模块备份，增强版（SD 卡存储）支持 16 个模块全配置备份。
恢复模式：手动恢复（Now）、更换模块自动恢复（Change），支持跨模块克隆配置，减少停机时间。
备份内容：模块参数（不含 User Set 1/2），不包含通信协议装配体配置。
（3）实时时钟（RTC）
功能：提供日期时间戳（日志 / 程序联动），支持电源中断后程序续跑（Power Off Time 参数配置）。
精度：±30ppm（25°C），电池备份（BR1225 锂电池），断电后典型续航 3 年。
（4）安全与权限
密码保护：支持用户 / 管理员两级密码，可启用滚动密码（断电后自动变更），防止未授权操作。
危险区域适配：部分型号支持 Class 1 Div. 2（Groups A-D），温度代码 T4，需使用认证组件。
安装与接线指南
1. 安装流程
导轨安装：挂钩固定于 35mm 导轨，旋转卡扣锁紧；可选面板安装（需客户自备紧固件）。
模块组网：多模块横向拼接，通过背板总线共享电源与通信，支持 “_split rail” 远程组网（最大 200 英尺）。
2. 接线规范
端子规格：支持 12-30 AWG 导线，扭矩 0.56 Nm（直角端子）/0.5 Nm（正面端子），剥线长度 7.6mm。
核心接线：
电源：Slot C 端子 98（+）、99（-），需区分 AC/DC 极性。

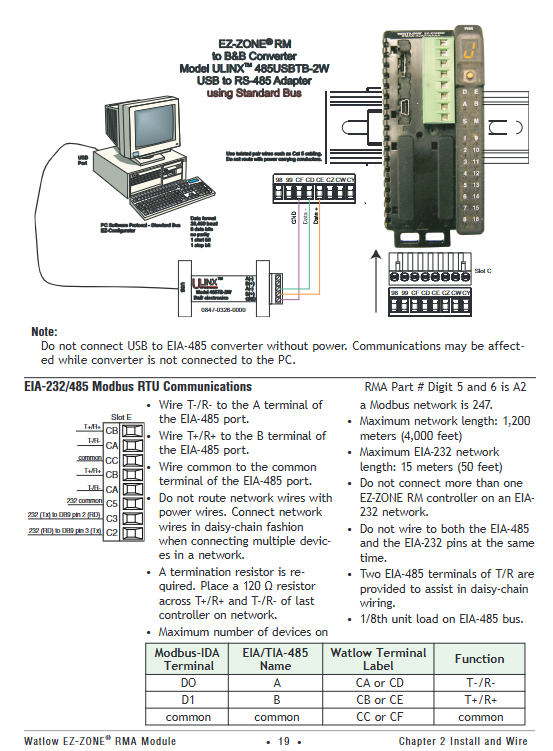

通信：Slot E（协议端子）、Slot C（Standard Bus 端子 CF/CD/CE），EIA-485 需区分 T+/R+/T-/R-。
总线接线：采用菊花链拓扑，首尾模块需接 120Ω 终端电阻，避免与电源线并行布线。
3. 典型组网方式
单导轨组网：RMA 与其他 RM 模块通过背板总线直接拼接，电源与通信共享。
分轨组网：通过 Inter-module Bus 连接两个导轨，单电源跨轨供电，支持远程模块部署。
操作与配置指南
1. 菜单与操作
操作层级：分 Operations（运行）、Setup（设置）、Factory（工厂）三级菜单，可通过 RUI（远程用户界面）或软件配置。
核心操作：
地址设置：长按面板按钮 2 秒修改 Zone 地址（1-17），确保模块地址唯一。
配置方式：支持 RUI 本地操作、EZ-ZONE Configurator/Composer 软件配置（免费下载）、蓝牙（部分型号）远程配置。
2. 关键配置项
（1）通信配置
Modbus：设置地址、波特率、校验位，TCP 模式需配置 IP 地址（DHCP / 固定）。
EtherNet/IP：启用隐式 / 显式通信，配置装配体成员数量（0-40）。
DeviceNet：设置节点地址、波特率，启用 Quick Connect（快速上线）。
（2）数据记录配置
日志参数：设置记录周期、满存策略，选择日志点（最多 200 个），支持模拟输入、报警、过程值等数据源。
格式设置：时间格式（HH:MM/HH:MM:SS）、日期格式（MM/DD/YYYY/DD/MM/YYYY），日志精度可配置（整数 / 小数位）。
（3）备份与恢复配置
备份操作：Setup→Backup→Save，选择备份范围（单个 / 多个模块），增强版存储至 SD 卡。
恢复操作：Setup→Backup→Restore，支持手动触发或模块更换自动恢复。
维护与故障排查
1. 日常维护
定期检查：接线端子紧固、SD 卡状态、电源稳定性，每年验证通信链路与日志存储。
清洁保养：用干布擦拭外壳，避免腐蚀性清洁剂，SD 卡需定期备份数据。
电池更换：实时时钟电池耗尽后，需更换 BR1225 型号，更换时断开电源。
2. 常见故障与解决
故障现象 可能原因 解决方法
通信失败 地址 / 波特率不匹配、接线错误、终端电阻未接 核对通信参数、检查 EIA-485 极性、在总线首尾接 120Ω 电阻
数据记录失败 SD 卡未插入 / 损坏、日志点未配置 更换 SD 卡、重新配置日志点数据源与周期
备份失败 内存 / SD 卡空间不足、模块型号不兼容 清理存储介质、确认模块属于 RM 系列且地址唯一
电源故障 电压超出范围、电源纹波过大 更换合规 Class 2/SELV 电源、检查供电线路
典型应用场景
多协议网关：实现 PLC 与 RM 模块的跨协议通信（如 EtherNet/IP 转 Modbus RTU）。
数据采集与追溯：记录温度、压力等过程参数，生成 CSV 日志用于质量追溯。
系统配置备份：批量备份多模块配置，便于故障模块快速替换与系统恢复。
分布式控制组网：通过分轨组网功能，实现远程模块部署与集中监控。
