Watlow PM PLUS™ 6 系列 PID 集成控制器
时间: 2025-11-12浏览次数：
Watlow PM PLUS™ 6 系列 PID 集成控制器
Watlow PM PLUS™ 6 系列 PID 集成控制器
产品核心定位与基础信息
1. 核心定位
一款多功能集成控制器，支持 PID 控制、限位保护、斜坡 / 恒温（Ramp/Soak）编程、多协议通信等功能，可适配温度、压力、流量等多种过程参数控制，广泛应用于工业加热、制冷、混合工艺等场景。
2. 基础规格
外形尺寸：1/16 DIN 标准面板安装
供电范围：高电压（85-264VAC）、低电压（12-40VDC/20-28VAC），部分型号含 2 路数字 I/O
显示与操作：LCD 显示屏 + 平滑触摸键盘，支持可编程功能键，IP67 防护等级（前面板）
认证标准：UL®、CSA、CE、RoHS、FM 等，部分型号支持 Class 1, Div. 2 危险区域使用
3. 质保与支持
质保期：3 年（首次购买者，非误用场景）
技术支持：可通过本地代表、邮件（wintechsupport@watlow.com）或电话（+1 (507) 494-5656）获取帮助
退货政策：需提前申请 RMA 编号，按质保条款处理维修或更换
核心功能与技术特性
1. 输入输出配置
（1）输入类型
通用输入：热电偶（J/K/T/E 等 11 种类型）、RTD（2/3 线制，100Ω/1kΩ）、热敏电阻（5k-40kΩ）
过程输入：0-20mA、0-10VDC、0-50mV、1kΩ 电位器，支持 10 点线性化校准
特殊输入：电流互感器（0-50mA）、远程设定点输入、传感器备份（双输入冗余）
（2）输出类型
开关输出：直流开关 / 集电极开路、5A 机械继电器（Form A/C）、15A NO-ARC 继电器（延长寿命）、0.5A 固态继电器（SSR）
过程输出：0-10VDC/0-20mA 通用过程输出，支持参数重传功能
输出功能：加热 / 制冷控制、报警触发、事件输出、计时器联动等
2. 控制功能
控制算法：支持 On-Off、P、PI、PD、PID 控制，内置 TRU-TUNE + 自适应调优算法和 Auto-Tune 自动校准

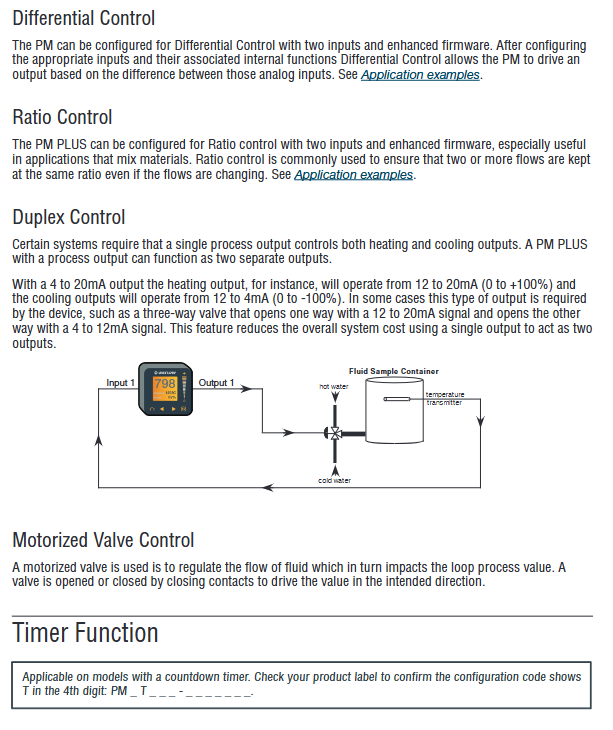

特殊控制：比率控制、差值控制、平方根转换、湿球 / 干球湿度计算、压缩机控制、电动阀控制
限位保护：集成高低温限位控制器，支持手动 / 自动复位，保障设备与人员安全
斜坡 / 恒温编程：4 个程序文件，共 40 个步骤，支持时间 / 速率模式、等待事件（数字输入 / 过程值）、跳转循环等步骤类型
3. 通信与数据交互

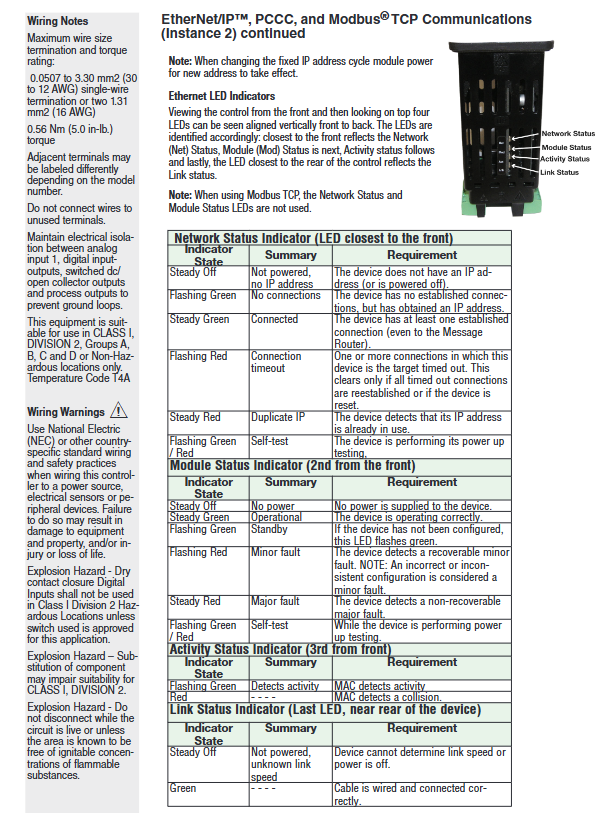

支持协议：Modbus® RTU/TCP、EtherNet/IP™、DeviceNet™、PROFIBUS DP、J1939 CAN 总线，部分型号含蓝牙（EZ-LINK™ app 远程配置）
通信特性：EIA-485/232 接口，支持最多 247 个 Modbus 节点，1200 米最大通信距离
数据重传：可将过程值 / 设定点通过模拟输出重传至记录仪或其他控制器
4. 安全与防护特性
电气安全：双重绝缘设计，触摸安全端子，防 ESD 静电干扰
故障检测：传感器开路 / 短路检测、加热器故障（电流检测）、开环检测（无过程响应报警）
报警功能：4 路独立报警（高 / 低 / 偏差报警），支持锁存 / 非锁存、延时触发、报警屏蔽
安装与配置指南

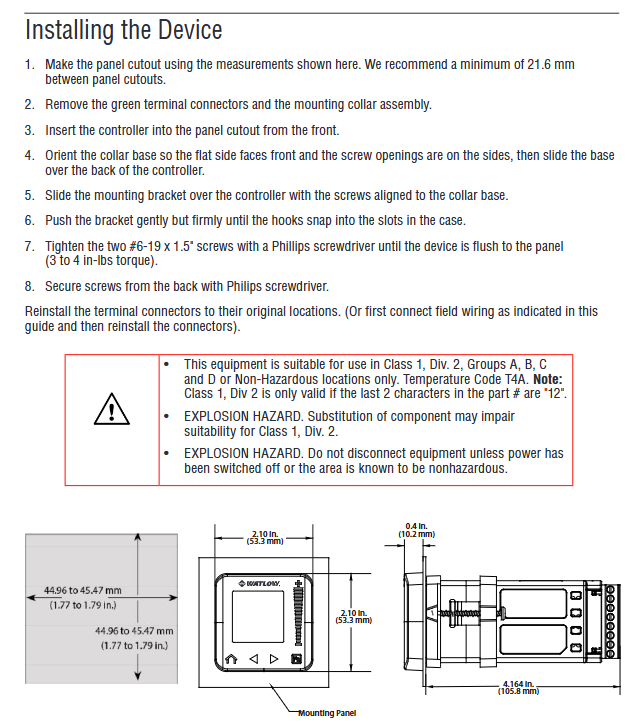

1. 安装流程
面板开孔：44.96-45.47mm（宽）×53.3mm（高），相邻设备间距≥21.6mm
固定方式：通过安装环和支架从面板后侧固定，扭矩 3-4 in-lbs
接线规范：支持 12-30 AWG 导线，端子扭矩 5.0 in-lb，需遵循 NEC 等电气标准，危险区域需使用认证开关
2. 核心配置步骤
快速启动：默认配置为 J 型热电偶输入、加热 PID 控制，设定点 75°F，可直接通过面板修改设定点
参数配置：支持面板本地配置、EZ-LINK™ app 蓝牙配置、COMPOSER/CONFIGURATOR 软件配置
关键配置项：输入传感器类型、控制算法、输出功能分配、通信协议参数、报警阈值、程序步骤等
3. 程序编程（Ramp/Soak）
全局设置：先配置斜坡类型（时间 / 速率）、程序类型（设定点 / 过程值触发）、浸泡偏差带
步骤编辑：支持时间 / 浸泡 / 等待事件 / 跳转等步骤类型，可设置目标值、持续时间、事件输出状态
启动方式：面板手动启动、功能键触发、数字输入触发、通信远程启动
操作与使用要点
1. 基础操作
主屏幕：显示过程值、设定点、区域编号，支持直接滑动修改设定点
运行模式：自动（闭环控制）、手动（开环功率输出）、停机（输出关闭）
事件响应：报警 / 限位触发时，屏幕交替显示正常数据与事件信息，可通过面板清除或静音
2. 高级操作
调优功能：Auto-Tune 自动计算 PID 参数，TRU-TUNE + 自适应优化动态过程控制
参数备份：可保存 2 组用户配置，支持恢复出厂设置或用户自定义设置
安全锁定：支持 5 级读写权限分级，可启用密码保护（用户密码 + 管理员密码），防止误操作
3. 维护要点
定期校准：输入偏移校准、线性化曲线校准，建议使用精密信号源验证
清洁保养：触摸键盘需用干布清洁，避免腐蚀性清洁剂
故障记录：定期查看报警历史和故障日志，便于排查重复问题
典型应用场景
单回路温度控制：通过热电偶 / RTD 采集温度，驱动加热器 / 制冷器维持设定点，适用于工业烘箱、反应釜
传感器备份控制：双输入冗余，主传感器故障时自动切换至备用传感器，保障连续运行
比率控制：维持两路过程参数的固定比例（如燃料 / 空气混合比），适用于燃烧系统
斜坡 / 恒温工艺：多步骤温度曲线控制（如升温 - 保温 - 降温），适用于材料热处理、食品加工
湿球 / 干球湿度控制：通过双温度传感器计算相对湿度，驱动加湿 / 除湿设备，适用于环境试验箱
故障排除与常见问题
1. 核心故障处理
报警无法清除：检查是否启用锁存功能，需过程值回到安全范围后手动清除
无输出动作：确认控制模式、输出功能分配、接线正确性，排查负载 / 保险丝故障
通信失败：核对地址、波特率、奇偶校验参数，检查接线极性和终端电阻（120Ω）
控制精度偏差：重新执行 Auto-Tune，检查传感器安装位置，调整滤波时间常数
2. 常见错误代码
Input Error：传感器开路 / 短路或类型配置错误
Limit High/Low：限位值触发，需复位限位或调整阈值
Loop Open Error：开环检测触发，过程值无响应（如加热器故障）
Heater Error：加热器电流异常（过高 / 过低），检查负载或电流互感器
