Watlow Series 146 温度调节器
时间: 2025-11-11浏览次数：
Watlow Series 146 温度调节器
Watlow Series 146 温度调节器
产品基础信息
核心定位：一款 DIN 导轨安装式温度调节控制器，支持热电偶或 RTD 传感器输入，兼具 DIN 导轨快速安装与嵌入式安装两种方式，专为各类安全应用场景设计，可实现高 / 低限位温度控制，适用于工业加热设备、商业烹饪设备等需温度安全防护的场景，如烤箱、反应釜、加热器等的温度限位保护。
核心特性与优势
安装灵活便捷：支持 DIN EN50022 标准 35mm×7.5mm 导轨安装，仅需简单手动工具即可完成安装，也可选择嵌入式安装，适配不同安装环境需求。
控制模式多样：工厂可预设高 / 低限位控制模式，断电后支持手动或自动复位，满足不同安全控制逻辑；具备温度超限锁存报警功能，需手动复位，提升安全可靠性。
操作直观易懂：配备输出状态 LED 指示灯，实时反馈工作状态；支持内置 / 远程可调设定点或固定设定点，刻度盘经过校准，可补偿传感器非线性误差；同时兼容摄氏度（°C）和华氏度（°F）双温度刻度，适配不同使用习惯。
安全防护全面：具备热电偶和 RTD 断线保护功能，传感器故障时自动切断输出，避免设备损坏；获得 CE、FM Class 3545 等多项认证，符合 EN61010 安全标准、EN61326 工业电磁兼容标准（B 类发射），安装类别为 II 类，污染等级为 2 级，适用于商业烹饪等特定场景。
适配性强：支持多种热电偶（E、J、K、T 型等）和 RTD（100Ω、1000Ω）输入，电源电压可选 24VAC、120VAC、230-240VAC，满足不同现场供电与传感需求。
产品技术规格
（一）控制与操作规格
控制模式：工厂可选择高限位或低限位控制；断电复位方式可选手动或自动；温度超限（过高 / 过低）时触发锁存报警，需手动复位；支持内置复位开关或用户提供的外部复位开关。
操作界面：LED 指示灯显示输出状态（通电 / 断电）；可调设定点（内置 / 远程）配备校准刻度盘，补偿传感器非线性；固定设定点按用户指定值出厂校准；双温度刻度（°C/°F）切换。
（二）输入规格
传感器类型：支持热电偶（E、J、K、T 型等）或铂电阻 RTD，热电偶具备自动冷端补偿功能，可选择隔离或接地型；RTD 支持 2 线或 3 线制，100Ω@0°C 时校准，符合 0.003850Ω/Ω・°C 曲线。
输入保护：热电偶和 RTD 断线保护功能，传感器断线时自动切断输出，防止设备失控。
测量范围：根据传感器类型和型号配置不同，例如 E 型热电偶 0-799°C（32-1470°F）、J 型热电偶 0-315°C（32-600°F）、T 型热电偶 - 200-350°C（-328-662°F）；RTD 测量范围 - 73-600°C（-100-1112°F）等，固定设定点可按用户需求定制（如 200°C、350°C 等）。
（三）输出规格
输出类型：8A 电磁继电器，Form C 型（单刀双掷，SPDT），额定负载为 8A@240VAC（阻性）、8A@28VDC（阻性），引导负载额定值 275VA，可直接驱动小型加热设备、接触器线圈等负载。
负载保护：切换感性负载（如继电器线圈、电磁阀等）时，需加装 RC 抑制器（Watlow 推荐型号 Quencharc，部件号 0804-0147-0000），避免电磁干扰损坏控制器。
（四）精度与稳定性
校准精度：可调设定点（内置 / 远程）在环境温度 25°C±3°C（77°F±5°F）、额定线电压 ±1% 条件下，为量程的 ±1%，最小量程 540°C（1000°F）；固定设定点在相同环境与电压条件下，误差为 ±6°C/±10°F。
设定点精度：可调设定点的刻度盘精度为 ±3%。
温度稳定性：热电偶输入时，环境温度每变化 1°C，输入参考漂移典型值 9µV/°C（5µV/°F）；RTD 输入时，环境温度每变化 1°C，漂移典型值 0.2°C/°C（0.2°F/°F）。
电压稳定性：额定线电压每变化 1%，量程漂移为 ±0.01%（最小量程 540°C 或 1000°F）。
（五）电源与环境规格
电源参数：支持 24VAC（+10%/-15%）、120VAC（+10%/-15%）、230-240VAC（+10%/-15%），频率 50/60Hz，最大功耗 10VA，电源类型需通过型号指定（如 1=120VAC、2=230-240VAC、3=24VAC）。
环境条件：工作温度 0-55°C（32-131°F），存储温度 - 20-85°C（-4-185°F）；相对湿度 0-90%（非冷凝），适用于大多数工业与商业环境。
（六）物理与安装规格
外形尺寸：宽度 60mm（2.28 英寸），高度 115mm（4.45 英寸），深度 100mm（3.89 英寸），重量 0.3kg（0.7 磅）。
端子规格： captive 螺丝笼式夹紧连接，支持最大 4mm（0.155 英寸）螺丝刀刀头操作，适配 14-30 号线规导线。
安装方式：DIN 导轨安装（适配 35mm×7.5mm 导轨）或嵌入式安装，嵌入式安装需在面板上钻两个 5mm（0.19 英寸）孔径，使用 #8-32 螺丝固定。
安装与接线指南
（一）安装流程
1. 嵌入式安装（Sub-Panel Mounting）
注意：FM 认证要求限位开关需适当封闭，以减少对设定温度的随意调整。
步骤 1：将控制器作为模板，在面板上标记两个安装孔位置（参考文档图 2a 的孔位尺寸）。
步骤 2：在标记位置钻两个 5mm（0.19 英寸）直径的孔。
步骤 3：使用两个 #8-32 螺丝将 Series 146 固定在面板上。
2. DIN 导轨安装（DIN Rail Mounting）
步骤 1：将控制器上部安装夹对准 DIN 导轨上边缘（参考文档图 2b）。
步骤 2：用力按压控制器前部上边缘，控制器将 “卡扣” 式牢固固定在导轨上；若无法卡扣，检查导轨是否弯曲，导轨夹紧距离范围为 34.8mm（1.37 英寸）至 35.3mm（1.39 英寸）。
3. 从 DIN 导轨拆卸
步骤 1：用手指按住控制器底部的释放杆。
步骤 2：轻轻按压控制器顶部（端子 1-9 上方区域），同时向前拉动释放杆，即可取下控制器。
（二）接线规范
1. 接线总则
使用与设备标签型号匹配的传感器类型，确保热电偶或 RTD 极性正确。
热电偶安装时需与安装表面绝缘，避免热传导导致输入误差；热电偶引线应使用双绞线，单独布线，远离其他线路。
电磁干扰严重的环境（如接触器、电机、电磁阀频繁切换场景），需使用屏蔽热电偶引线，且屏蔽层仅在传感器端接地。
所有接线与熔丝配置必须符合《国家电气规范》（NEC NFPA70）及当地适用规范；独立负载电压需在 L1（火线）侧加装熔丝，并连接至继电器公共端（COM）。
建议在控制器附近安装电源隔离开关，以便控制器故障时切断电源；2 线制 RTD 的引线电阻会引入误差（每 1Ω 引线电阻导致额外误差），建议使用 3 线制 RTD 补偿引线电阻，且三根延伸导线需具备相同电阻（相同线规、铜绞线）。

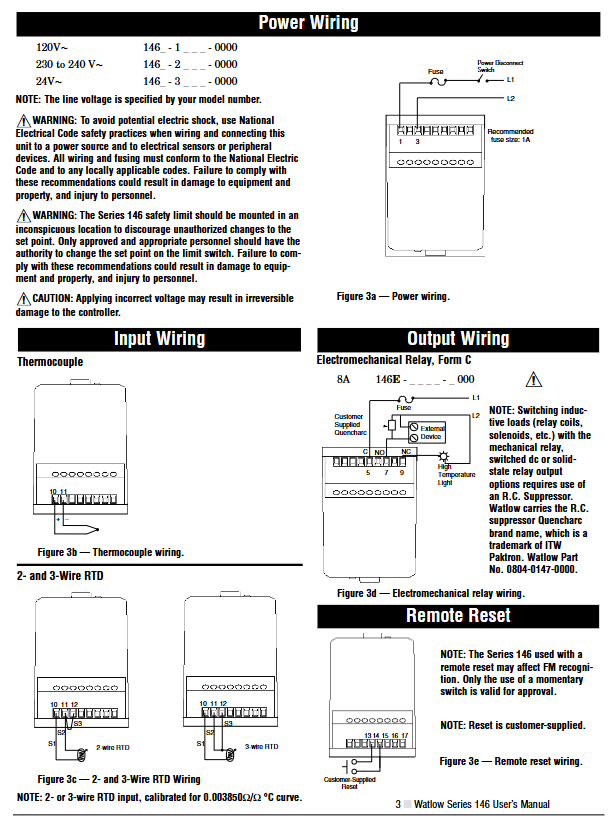

2. 电源接线
电源类型由型号指定：120VAC 对应型号 146_-1_ _ -0000，230-240VAC 对应 146-2_ _ -0000，24VAC 对应 146-3_ _ _-0000。
警告：为避免触电风险，接线时需遵循国家电气规范安全标准，所有接线与熔丝必须符合 NEC 及当地规范，否则可能导致设备损坏、财产损失或人员受伤；控制器应安装在不显眼位置，防止未经授权人员调整设定点，仅授权人员可操作设定点更改，违规操作可能引发安全风险；施加错误电压会导致控制器不可逆损坏。
3. 输入接线
热电偶接线：按文档图 3b 所示，区分正负极连接至对应端子，确保冷端补偿功能正常，隔离型与接地型热电偶需按型号要求接线。
RTD 接线：2 线制与 3 线制 RTD 接线方式参考文档图 3c，3 线制 RTD 的三根引线需电阻一致，接线时注意 S1、S3 等端子对应关系，确保校准曲线匹配（0.003850Ω/Ω・°C）。
4. 输出接线
电磁继电器（Form C 型）接线参考文档图 3d，负载串联在常开（NO）或常闭（NC）端子与公共端（COM）之间，L1 侧需加装熔丝（推荐规格 1A），感性负载需串联 RC 抑制器。
5. 远程复位接线
远程复位开关由用户提供，接线方式参考文档图 3e（端子 13、15、16、17、14），仅瞬时开关（momentary switch）符合 FM 认证要求，远程复位可能影响 FM 认证有效性。
6. 系统接线示例
典型系统接线包含电源隔离开关、熔丝、控制器、传感器、负载（加热器）、接触器、固态继电器等组件，具体参考文档图 4 的两种系统接线方案，确保电源、输入、输出、复位回路接线完整且符合安全规范。

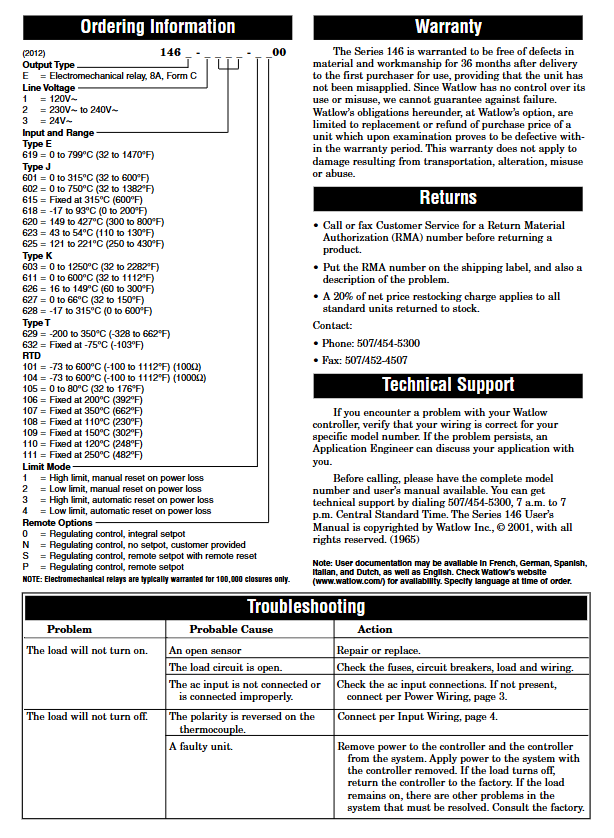

型号选型与订单信息
（一）型号结构
型号格式为 146E - （1/2/3）（100-999） - （1/2/3/4）（任意三个字母 / 数字），各部分含义如下：
146E：产品系列与输出类型，E=8A 电磁继电器（Form C 型）。
线电压代码：1=120VAC，2=230-240VAC，3=24VAC。
输入与量程代码：代表传感器类型与测量范围，例如：
E 型热电偶：619=0-799°C（32-1470°F）。
J 型热电偶：601=0-315°C（32-600°F）、602=0-750°C（32-1382°F）、615 = 固定 315°C（600°F）等。
K 型热电偶：603=0-1250°C（32-2282°F）、611=0-600°C（32-1112°F）等。
T 型热电偶：629=-200-350°C（-328-662°F）、632 = 固定 - 75°C（-103°F）等。
RTD：101=-73-600°C（-100-1112°F，100Ω）、104=-73-600°C（-100-1112°F，1000Ω）、106 = 固定 200°C（392°F）等。
限位模式代码：1 = 高限位 + 断电手动复位，2 = 低限位 + 断电手动复位，3 = 高限位 + 断电自动复位，4 = 低限位 + 断电自动复位。
远程选项代码：0 = 调节控制 + 内置设定电位器，N = 调节控制 + 无设定电位器（用户提供），S = 调节控制 + 远程设定电位器 + 远程复位，P = 调节控制 + 远程设定电位器。
（二）选型注意事项
确认现场电源电压，选择对应线电压代码（1/2/3）。
根据测温范围、精度要求选择传感器类型（热电偶 / RTD）及对应量程代码，固定设定点需明确目标温度。
按安全控制需求选择限位模式（高 / 低限位）与断电复位方式（手动 / 自动）。
按安装与操作需求选择远程选项（内置 / 远程设定点、是否需要远程复位）。
电磁继电器保修期通常为 100,000 次闭合操作，需结合负载切换频率评估使用寿命。
故障排除与维护
（一）常见故障与解决方法
故障现象 可能原因 解决措施
负载无法启动 传感器开路 检修或更换传感器
负载电路开路 检查熔丝、断路器、负载及接线是否正常
交流输入未连接或连接错误 按 “电源接线” 章节（第 3 页）检查交流输入连接，未连接则重新接线
负载无法关闭 热电偶极性接反 按 “输入接线” 章节（第 4 页）重新正确连接热电偶
控制器故障 切断控制器电源并从系统中移除，仅给系统供电；若负载关闭，说明控制器故障，需返回工厂维修；若负载仍运行，说明系统存在其他故障，联系工厂咨询
（二）维护
定期检查接线端子是否松动，传感器是否损坏、老化，确保连接可靠。
保持控制器清洁，避免灰尘、油污堆积，远离腐蚀性环境与剧烈振动。
定期验证设定点精度与输出动作可靠性，发现异常及时排查传感器或接线问题。
