Watlow Series 988 控制器
时间: 2025-11-11浏览次数：
Watlow Series 988 控制器
Watlow Series 988 控制器
Watlow Series 988 控制器是一款集成多种功能的 1/8 DIN 微处理器基温度 / 过程控制器，涵盖 986、987、988、989 四个型号，具备灵活配置、紧凑尺寸和高耐用性，可适配各类温度及过程控制场景，支持多种输入输出选项与复杂控制算法。
控制器核心特性
1. 硬件与功能亮点
紧凑设计：1/8 DIN 尺寸，集成丰富功能，兼顾灵活性与耐用性
控制能力：支持单单元串级控制，覆盖温度、压力、流量等多种过程变量
特色功能：包含加热器电流监测、远程设定点输入、比例控制、滑线反馈阀控制
算法与报警：具备扩展自整定功能、增强型报警功能及多种独特控制算法
2. 型号覆盖
提及 “Series 988” 时，包含水平型和低压版本（986、987、988、989）
不同型号在电源规格、安装方式上存在差异（如 986/988 为垂直安装，987/989 为水平安装）
安装与硬件设置
1. DIP 开关配置
开关数量：根据型号不同，控制器内部包含 1-6 个双列直插式（DIP）开关
核心功能：配置输入传感器类型、为外部信号调节器提供电源、锁定前面板部分功能
操作步骤：按压面板两侧 / 顶部释放卡舌取出控制器 chassis，按图示设置开关后，将 chassis 复位并确保四个卡舌卡紧
2. 面板安装
安装准备：需接触面板背面，按尺寸要求切割面板切口（推荐使用 Greenlee 1/8 DIN 液压套件）
安装步骤：将控制器外壳滑入面板切口，确保密封垫平整，安装支架并紧固螺丝（避免过紧导致外壳变形），最后插入 chassis 并卡紧
密封要求：严格遵循安装流程以保证 NEMA 4X 密封等级，防止设备损坏
3. 接线规范
安全前提：遵循国家电气规范（NEC）安全标准，避免触电风险
核心接线：包含电源接线（100-240V AC/DC 或 24-28V AC/DC）、传感器接线（热电偶、RTD 等）、输入输出接线（最多支持 4 路输入、4 路输出）
隔离要求：模拟输入与控制器输出 / 数字输入间采用光隔离（500V AC 隔离屏障），避免接地环路
操作界面与菜单导航
1. 前面板按键与显示
核心按键：上箭头键（增加数值）、下箭头键（减少数值）、模式键（确认 / 切换菜单）、显示键（返回显示循环）、自动 / 手动键（模式切换 / 报警复位）
显示功能： upper 显示实际过程值、参数值或错误代码；lower 显示设定点、偏差、百分比输出等；L1-L4 LED 指示对应输出是否激活
特殊操作：同时按压上下箭头键 3 秒进入设置菜单，再按压 3 秒进入工厂菜单（可通过 DIP 开关锁定）
2. 核心菜单体系
（1）显示循环（Display Loop）
定义：控制器默认 “主页” 状态，无操作 1 分钟后自动返回，按压显示键可随时返回
显示内容：包含输入 1 读数、设定点 1、输入 2 读数（若配备）、偏差值、百分比输出、温度单位等
（2）设置菜单（Setup Menus）
进入方式：显示循环状态下，同时按压上下箭头键 3 秒
包含菜单：输入菜单（InPt）、输出菜单（OtPt）、全局菜单（GLbL）、通信菜单（COM，仅配备通信功能的型号可见）
操作规则：菜单导航时输出禁用，通过上下箭头键选择菜单，模式键步进菜单选项

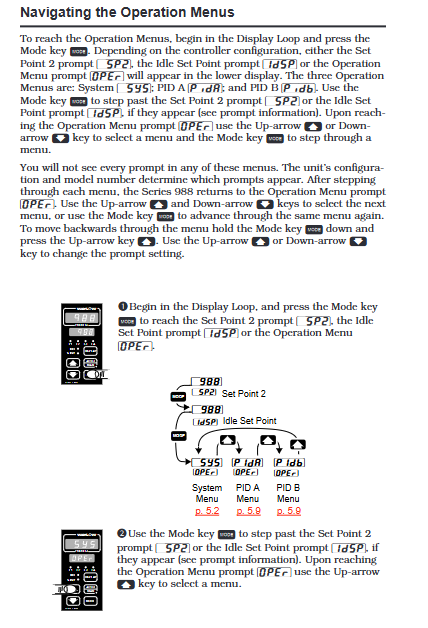

（3）操作菜单（Operation Menus）
进入方式：显示循环状态下按压模式键
包含菜单：系统菜单（SYS）、PID A 菜单（PidA）、PID B 菜单（Pidb）
核心功能：设置第二设定点、空闲设定点、报警触发值、启动自整定等
（4）工厂菜单（Factory Menus）
进入方式：设置菜单状态下，继续按压上下箭头键 3 秒
包含菜单：面板锁定菜单（PLOC）、诊断菜单（diAg）、校准菜单（CAL）
限制条件：硬件锁定 DIP 开关开启时，无法进入该菜单
核心功能配置
1. 输入输出配置
输入设置：选择传感器类型（热电偶、RTD、4-20mA 等）、设置小数位数、量程上下限、校准偏移量
输出设置：配置输出响应方式（加热 / 冷却、报警激活 / 失活）、设定滞后值、报警类型（过程报警、偏差报警、速率报警）
2. 控制模式与算法
控制类型：支持正常控制、串级控制、比例控制、差分控制
算法选择：可选择单组 PID、比例 / 微分控制（带手动复位）、双组 PID、双工（加热 / 冷却）控制
自整定功能：支持自动整定 PID 参数，需在系统菜单中启动，整定过程中控制器进入开关控制模式
3. 报警与错误处理
报警功能：输出 2-4 可配置为报警，支持锁定型（需手动复位）和非锁定型（故障解除后自动复位）
错误代码：包含 A/D 转换错误、传感器超量程 / 欠量程错误、环境温度错误等，错误发生时控制器自动切换至手动模式并维持预设输出
软件功能详解
1. 通用软件功能

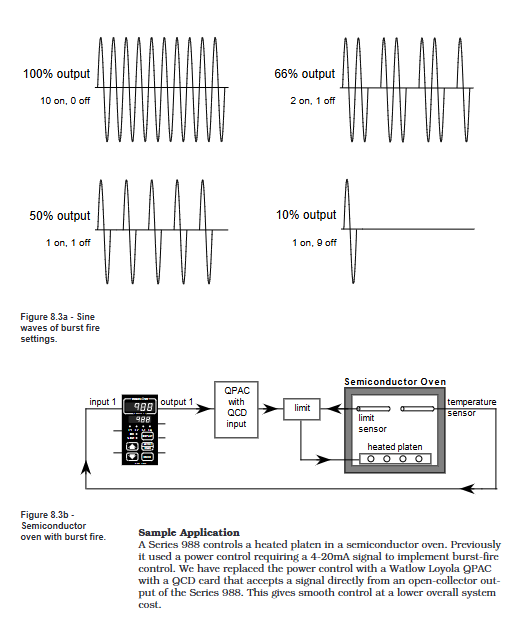

核心功能：包含突发点火（Burst Fire）、通信功能、死区控制、数字事件、加热器电流监测、输入滤波、线性化、斜坡到设定点、远程设定点、重传功能、滑线反馈等
应用场景：突发点火适用于零交叉固态设备；死区控制避免加热 / 冷却输出同时激活；滑线反馈可控制阀门位置
2. 增强型软件功能（仅配备增强软件的型号）
串级控制：通过两个控制环路（外环监测过程值，内环监测热源温度）实现精准控制，减少超调
双 PID 组：支持两组独立 PID 参数，可根据过程值、设定点或事件输入切换
比例控制：控制一个过程变量为另一个过程变量的比例值，适用于物料混合场景
维护与支持
1. 校准与诊断
校准要求：出厂已校准，如需定期校准需参考专用校准手册
诊断功能：通过诊断菜单可查看软件版本、序列号、环境温度、A/D 计数，测试显示和输出功能
2. 质保与退货
质保期限：36 个月质保（自首次购买使用之日起），涵盖材料和工艺缺陷
退货流程：需先联系客户服务获取退货授权（RMA）编号，退货产品需预付运费，未使用产品退货可能收取 20% 重新入库费
3. 技术支持
支持时间：美国中部时间上午 7 点至下午 5 点
支持准备：联系时需提供控制器型号（12 位编号，位于外壳贴纸及电路板上）、用户手册、配置信息及诊断菜单读数
关键附录信息
1. 规格参数
输入类型：支持 J/K/T/N/R/S/B 等热电偶、100Ω RTD、4-20mA、0-10V 等过程信号
输出选项：固态继电器（0.5A）、机电继电器（5A）、开路集电极、过程输出（4-20mA/0-10V）等
精度：满量程的 ±0.1% ±1 LSD（环境温度 25℃±3℃，额定电压 ±10%）
2. 术语表
核心术语：包含 annunciator（信号器）、burst fire（突发点火）、cascade（串级控制）、PID（比例 - 积分 - 微分）、dead band（死区）等专业术语定义
