Johnson AE55/NIE55 安装指南
Johnson AE55/NIE55 安装指南
设备概述与应用场景
核心定位
NAE（Network Automation Engine，网络自动化引擎）和 NIE（Network Integration Engine，网络集成引擎）是支持 Web 访问、基于以太网的监控设备，核心功能是监控和控制现场级楼宇自动化设备、暖通空调（HVAC）设备及照明系统。文档中除特别说明外，将 MS-NAE55xx-x 和 MS-NIE55xx-x 系列统一称为 NAE55。
排放合规要求
美国：符合 FCC 规则第 15 部分 Class A 数字设备限制，仅适用于商业环境，住宅环境使用若产生干扰需用户自行解决。
加拿大：满足加拿大干扰设备法规（Règlement sur le matériel brouilleur du Canada）要求。
安装前准备
包装内含部件
1 台 NAE55 主机
1 块数据保护电池（独立包装）
1 份安装说明书
所需材料与专用工具
4 个适配安装面的紧固件（欧洲用 M4 螺丝，北美用 #8 螺丝）
2 段 36 厘米（14 英寸）及以上的 DIN 导轨（仅 DIN 导轨安装场景）
1 把小型一字螺丝刀（用于固定接线端子的通信线）
安装环境要求
远离腐蚀性气体，遵循技术规格中的环境限制。
避免安装在易振动表面（如管道）或电磁干扰源附近（防止影响通信）。
预留足够布线和端子连接空间（参考图 2 尺寸要求）。
电源供应器不得安装在 NAE55 下方。
面板 / 外壳安装时，需避免密封外壳，确保外壳壁或变压器不遮挡设备通风口。
外壳内不得添加导致 NAE55 处理器温度超过 77°C（171°F）的设备（需通过诊断标签查看嵌入式温度传感器数据）。
安装流程
安装方式选择

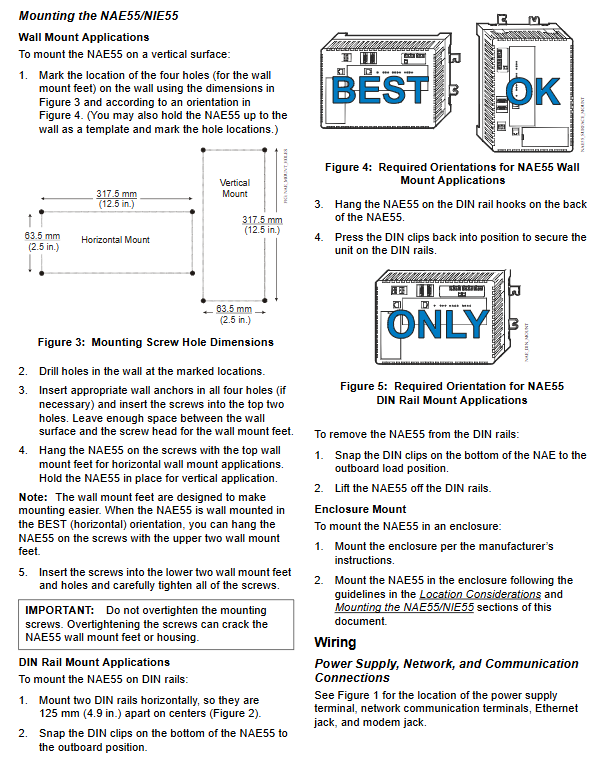

NAE55 支持墙面安装、DIN 导轨安装和外壳安装三种方式，核心操作如下：
1. 墙面安装（垂直表面）
按图 3 尺寸（水平安装孔距 317.5mm，垂直安装孔距 63.5mm）或直接用主机作为模板，在墙上标记 4 个安装孔位置。
钻孔后，若需固定锚栓则插入孔中，先将螺丝拧入顶部两个孔，预留足够空间容纳安装脚。
水平安装时，将主机顶部安装脚挂在螺丝上；垂直安装时需手持主机固定位置。
拧入底部两个孔的螺丝，注意切勿过紧（避免损坏安装脚或外壳）。
2. DIN 导轨安装
水平安装两段 DIN 导轨，中心间距为 125 毫米（4.9 英寸）。
将主机底部的 DIN 卡扣拨至外侧位置。
把主机背部的 DIN 导轨挂钩挂在导轨上。
将 DIN 卡扣拨回原位，固定主机。
拆卸步骤：先将 DIN 卡扣拨至外侧，再将主机从导轨上取下。
3. 外壳安装
按外壳制造商说明安装外壳。
遵循 “安装环境要求” 和上述安装规范，将 NAE55 固定在外壳内。
特殊安装要求
UL 864 认证型号（MS-NAE5510-0U 和 MS-NIE5510-0U）必须安装在带锁外壳内。
接线操作
接线前注意事项
接线前必须安装数据保护电池（见 “设置与调整” 部分），且不得接通 24VAC 电源。
仅使用铜导体，布线需符合当地、国家及地区法规。
不得超过设备电气额定值（NAE55 为低压设备，<30VAC），禁止接入高压（否则损坏设备并失效保修）。
不得移除端子块钥匙，端子插头与插座为防呆设计，仅能正确对接。
防止静电放电（避免损坏设备并失效保修）。
电源线和通信电缆需与设备侧面通风槽保持至少 50 毫米（2 英寸）距离。
线缆预留一定松弛度，布线整齐以保证通风、LED 可见性和维护便利性。
核心接线步骤
以太网连接：将网线插入 8 针 RJ-45 以太网端口（支持 10/100 Mbps）。
楼宇自动化系统（BAS）网络连接：
N2 或 MS/TP 网络：将三根总线线接入标有 FC A 或 FC B 的 4 端子插头（图 6）。
LONWORKS 兼容网络：将总线线接入 3 端子插头（图 7），该网络接线无极性要求。
注意：N2 和 BACnet MS/TP 总线协议不同，不得接入同一 FC 总线端口；若接入 N2 或 MS/TP 总线，需设置端接（EOL）开关（见 “设置与调整” 部分）。
调制解调器连接：如需使用，将电话线接入 MODEM 端口（内置调制解调器型号），或外接调制解调器至 USB A 端口。
RS-232 串口连接（如需）：使用 9 针公对公 null modem 电缆直接连接电脑，仅用于点对点协议（PPP）网络连接（SERIAL A 端口）或获取 IP 地址（SERIAL B 端口）。

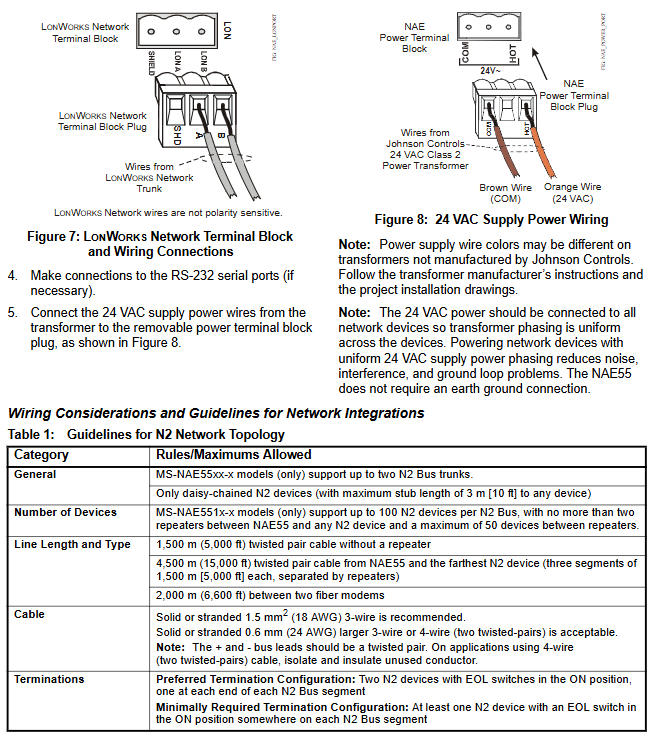

电源连接：将 24VAC 变压器的电源线接入电源端子块（图 8），确保所有网络设备的变压器相位一致（减少干扰和接地环路问题）。
不同网络拓扑接线规范
网络类型 核心限制与要求
N2 网络 单条总线支持 100 个设备，无中继器时线缆长度最长 1500 米；推荐 1.5mm²（18 AWG）3 芯线，+/- 总线需为双绞线
BACnet MS/TP 网络 单条 FC 总线支持 100 个设备，无中继器时线缆长度 1500 米；推荐 0.6mm（22 AWG）3 芯屏蔽双绞线
以太网网络 星形拓扑（需网络集线器 / 交换机），单个站点最多连接 100 个设备
LONWORKS 网络 总线拓扑 stub 线缆最长 3 米；FTT-10 节点最多 64 个（无中继器）或 128 个（有中继器）；需按拓扑类型安装对应的端接器
设置与调整
安装数据保护电池
取出电池，打开设备上的电池舱盖（图 1）。
将电池电缆的连接器与电池舱内的连接器对接。
将电池放入舱内，用电池带固定（穿过孔洞并扣紧，减少移动）。
盖上舱盖，立即接通 24VAC 电源（避免电池耗尽损坏）。
注意：电池初始充电至少 2 小时后才能在断电时提供数据保护，满充电（24 小时）可支持三次连续断电保护；电池型号为 MS-BAT1010-0，使用寿命 3-5 年（21°C 环境下）。
设置端接（EOL）开关
FC 总线段两端的设备需设为网络端接设备，NAE55 每个 FC 端口对应一组 EOL 开关：
若 NAE55 为 FC 总线端接设备，将对应端口的两组 EOL 开关均拨至 ON 位置（出厂默认 ON）。
若不为端接设备，将开关拨至 1 和 2 位置。
开机与关机操作
开机流程
确认所有接线正确且电池已安装。
接通 24VAC 电源，设备启动需最长 5 分钟。
启动完成标志：绿色 RUN LED 常亮，红色 GEN FAULT LED 熄灭。
启动时 LED 测试序列
接通电源后，PEER COM、RUN、GENL FAULT LED（NAE55 还包括 FC A、FC B）亮起，表明操作系统启动。
上述 LED 熄灭，RUN LED 闪烁，表明设备软件加载中。
LED 显示设备运行状态，RUN LED 常亮则表示设备就绪。
关机流程
断开 24VAC 电源（拔出电源端子块插头）。
设备由数据保护电池供电，继续工作 1-8 分钟（备份易失性数据），直至 POWER LED 熄灭。
若断电超过 48 小时，需在 POWER LED 熄灭后移除数据保护电池（避免电池耗尽损坏）。
系统重启开关
仅当设备无响应且无法通过用户设备访问时，才可按下 System Re-Boot 开关（图 1）。重启会丢失上次保存后的数据（包括报警、趋势和审计跟踪数据），需优先尝试其他故障排除方法。
故障排除
LED 状态指示（核心参考）
LED 名称 正常状态 异常含义与处理建议
POWER（绿色） 常亮 熄灭表示设备关机；常亮表示由电池或 24VAC 供电
ETHERNET（绿色） 闪烁 熄灭表示无以太网流量，可能是网络故障或连接不良
FC A/FC B（绿色） 闪烁 常亮表示端口已定义控制器但无通信；熄灭表示无控制器定义（NIE55 无此端口）
BATT FAULT（红色） 熄灭 常亮表示电池故障（未连接、无法充电），48 小时后仍亮需检查连接或更换电池
GENL FAULT（红色） 熄灭 常亮表示通用故障（CPU / 内存使用率过高、温度过高、电池故障等）
常见问题处理
电池故障：检查电池连接，若连接正常仍报错，更换 MS-BAT1010-0 型号电池。
通信故障：确认线缆连接正确、拓扑符合规范、EOL 开关设置无误，远离电磁干扰源。
温度过高：检查外壳内设备组合，确保无超标发热设备，通风良好。
技术规格与订购信息
核心技术参数
电源要求 专用 24VAC 电源（北美 Class 2，欧洲 SELV），50/60Hz，输入电压 20-30VAC
功耗 最大 50 VA
工作环境 0-50°C（32-122°F），10-90% RH（露点≤30°C）
存储环境 -40-70°C（-40-158°F），≤95% RH（露点≤30°C）
处理器 MS-NAE5510-0U/NIE5510-0U 用 300MHz Geode GX1；其他型号用 400MHz Geode GX533
内存 512MB Flash 非易失性内存，256MB DRAM
尺寸（高 × 宽 × 深） 226×332×96.5mm（8.9×13.1×3.8 英寸）
防护等级 IP20（IEC 60529）
产品与配件订购
核心产品型号（部分）
产品代码 描述
MS-NAE5510-1 支持 2 条 N2 或 BACnet MS/TP 总线
MS-NAE5510-0U UL 864 第 8 版认证，适用于烟雾控制
MS-NAE5520-1 支持 1 条 LONWORKS 总线 + 2 条 N2/MS/TP 总线
MS-NAETUNL-8 N2 隧道功能启用工具
关键配件
产品代码 描述
MS-BAT1010-0 数据保护电池（替换用）
AS-XFR100-1 24VAC 电源变压器（带外壳）
MS-SECVT-0 串口转以太网转换器（N2 隧道应用）
备注：美国版在产品代码后加 “G”，欧洲版加 “E”，维修配件加 “-701”。
维修与合规信息
设备更换与注册
更换 NAE 或新增设备后，需更新站点注册，确保设备被识别并正常通信（参考《NAE 调试指南》LIT-1201519）。
合规认证
美国：UL 916 认证、FCC Part 15 Class A、UL 864 烟雾控制认证（特定型号）。
欧洲：CE 标志，符合 EMC 指令 89/336/EEC。
澳大利亚 / 新西兰：C-Tick 标志。
国际：BACnet BTL 135-2004 认证（B-BC 级别）。
