Watlow Power Series 微处理器基 SCR 功率控制器
时间: 2025-11-10浏览次数：
Watlow Power Series 微处理器基 SCR 功率控制器
Watlow Power Series 微处理器基 SCR 功率控制器
产品核心概述
Watlow Power Series 是一款基于微处理器的硅控整流（SCR）功率控制器，专为工业加热器控制设计，支持单相、三相两桥臂、三相三桥臂及单相多区域等多种配置，电流额定值 65-250A（50°C 环境下），电压适配 24-600V AC，具备零交叉触发、相角控制等多种控制方式，集成加热器诊断、电流限制、报警等功能，广泛应用于工业加热、热处理、半导体制造等场景。产品符合 UL 508、CE 认证，IP00 防护等级，污染等级 3，提供 3 年质保，支持 Modbus RTU 通信与信号重传功能，兼顾稳定性与灵活性。
核心优势：
多配置适配：覆盖单相、三相及多区域控制，满足不同负载类型（电阻性、变压器耦合负载）需求。
智能控制功能：支持零交叉（固定 / 可变时基）、相角控制，内置软启动、电流限制、加热器烘干等功能，保护负载并优化控制效果。
全面诊断与报警：具备加热器开路、过温、相位不平衡等多种报警，支持闭锁 / 非闭锁模式，搭配 SCR 短路检测、熔断器保护，提升系统安全性。
灵活扩展：可选通信模块（RS-232/485）、信号重传功能，支持远程监控与参数配置。
核心功能与特性
（一）控制方式
零交叉控制（Burst Firing）
固定时基：1 秒或 4 秒周期，输出功率基于完整电源周期分配，噪声低，适用于电阻性负载（如镍铬加热器）。
可变时基：动态调整通断周期，响应速度快，支持线电压补偿，适配需精准功率调节的场景。
直流接触器模式：仅 0% 或 100% 输出，触发阈值 2.0V/3.5V（电压输入）、5.0mA/8.0mA（电流输入），适用于简单开关控制。
相角控制（Phase Angle）
基于电源周期部分导通实现功率调节，内置软启动（0-120 秒可调），支持电流限制（需加热器诊断功能），适用于变压器耦合负载、需软启动的非线性负载。
最大变化率可调（0.1-100%/0.1 秒），避免电流突变导致的负载损坏或熔断器跳闸。
（二）关键功能
加热器诊断与保护
加热器烘干：适用于单相及三相三桥臂配置，缓慢升温去除加热器 moisture，避免直接满功率启动导致的损坏，支持过流跳闸保护。
电流限制：相角控制模式下生效，可设置最大允许电流，防止过载。
故障检测：检测加热器开路、短路、超出公差，SCR 短路，相位不平衡等故障，触发对应报警。
报警与安全功能
报警类型：包含加热器开路、过温、线电压丢失、频率异常、通信看门狗等 10+ 种报警，支持标准、闭锁、静音、闭锁 + 静音四种配置。
报警输出：单路电磁继电器（Form C 触点），额定 3A@250V AC 或 30V DC，支持通电时 energized 或 de-energized 状态配置。
硬件保护：内置半导体熔断器（需搭配指定型号，如 Bussmann 170M 系列），支持 200kA 短路电流额定值（SCCR）。
通信与信号重传
通信：支持 RS-232/485 接口，Modbus RTU 协议，波特率 1200-19200bps，最多可连接 247 台设备（需中继器）。
信号重传：可选 0-10V DC 或 4-20mA 输出，可缩放负载电流、功率等参数，适配记录仪、PLC 等外部设备。
安装与接线
（一）安装要求
安装方式：面板安装（N20-F30 型号）或螺栓固定（F35 型号），必须垂直安装以保证散热，多台并列安装时需预留散热空间。
环境限制：工作环境温度 0-60°C（风扇冷却）/0-65°C（自然冷却），相对湿度 0-90%（无凝露），避免腐蚀性、高湿度环境。
散热要求：根据功率损耗计算冷却需求（1.25W / 安培 / 控制桥臂），可采用风扇、涡流冷却器或空调散热，确保机箱内温度不超过 50°C。
（二）接线规范

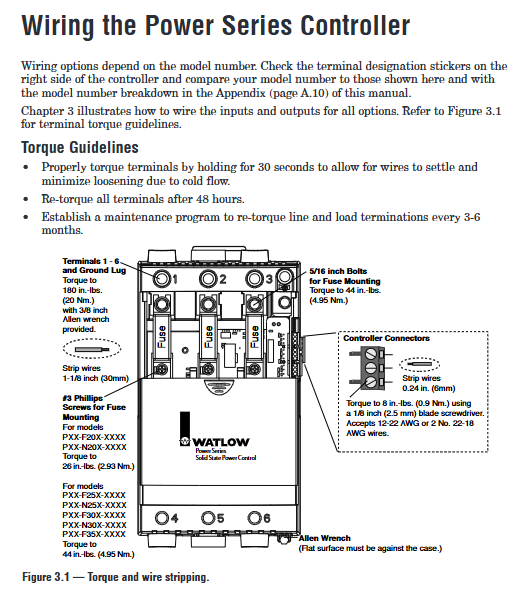

电源与负载接线
导线规格：根据电流选择 6 AWG-250 MCM 铜导线，端子扭矩 180 in-lbs（20 Nm），导线弯曲半径 2.0-8.5 英寸（依电流规格）。

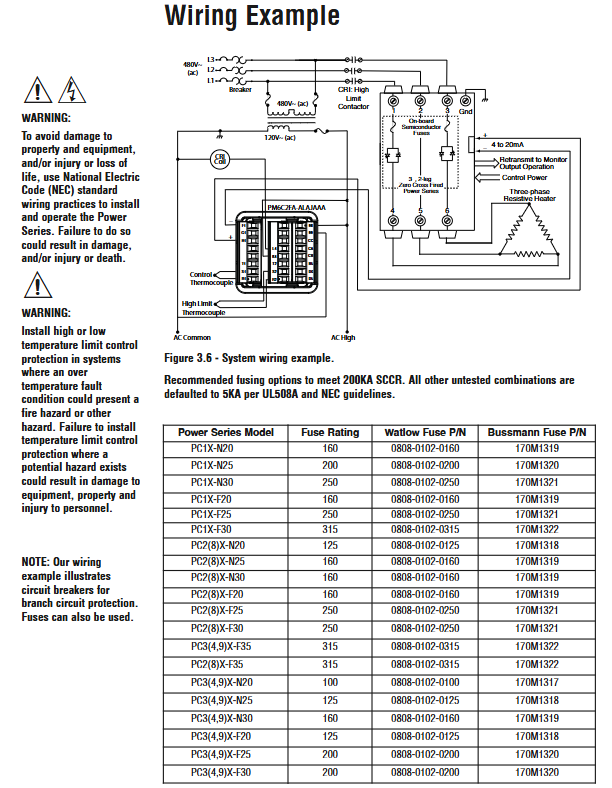

熔断器选型：需搭配半导体熔断器（如 Watlow 0808 系列），具体型号根据控制器电流额定值匹配（如 65A 对应 100A 熔断器）。
接地要求：接地线规格与电源线一致，连接至足够载流能力的接地端，符合 NEC 及当地电气规范。
信号接线
输入信号：支持 0-10V DC 电压输入（输入阻抗 11kΩ）或 4-20mA 电流输入（输入阻抗 100Ω），可通过参数配置高低触发点。
通信接线：RS-485 采用差分信号（485 T/R+、485 T/R-），RS-232 支持收发信号，屏蔽线单端接地以减少干扰。
重传信号：4-20mA 输出负载最大 800Ω，0-10V 输出负载最小 1kΩ，需单独布线避免信号干扰。
（三）典型配置接线
单相：L1 接电源，负载连接至输出端子与内部母线，参考端子按需接中性线或另一相线。
三相两桥臂：仅切换 L1、L3 相，L2 直接通过内部母线连接，适配 delta 或不接地 wye 负载。
三相三桥臂：切换全部三相，支持接地 wye 负载，需确保相位旋转为 A-B-C 顺时针方向。
多区域：各区域独立接线，共享报警输出，需避免不同区域相位冲突（如 180° 反相）。
操作与配置
（一）操作界面

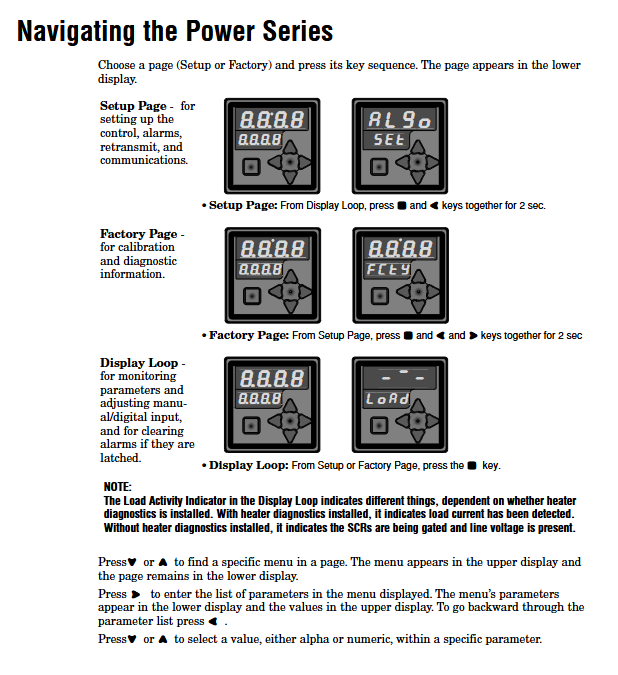

显示与按键：双四位数字显示（上屏显示参数值，下屏显示参数名），含增减键、左右键、主页键，支持菜单导航、参数调整与报警清除。
菜单结构：分为显示循环（监控参数）、设置页面（配置控制方式、报警、通信）、工厂页面（校准、数据备份），支持菜单锁定功能，防止误操作。
（二）核心参数配置
控制参数
控制算法：选择零交叉（固定 / 可变时基）、相角控制或直流接触器模式。
软启动时间：0-120 秒可调，相角控制模式默认启用，避免启动冲击电流。
电流限制：仅相角控制模式生效，需搭配加热器诊断功能，设置最大允许电流（0 - 负载额定电流）。
加热器诊断参数
烘干时间：0-9999 分钟，烘干过程中超出设定电流（HbOC 参数）将触发跳闸。
负载公差：设置高低电流阈值（20% 功率以上生效），超出范围触发报警。
报警与通信参数
报警配置：选择全局报警模式（标准 / 闭锁 / 静音）或单独配置各报警类型，设置报警继电器状态（通电 / 断电触发）。
通信参数：配置设备地址（1-247）、波特率、看门狗超时时间（0-9999 秒），启用后无通信将触发报警。
（三）校准与维护
模拟输入校准：在工厂页面校准电压 / 电流输入的高低点，确保信号精度。
重传校准：校准 4-20mA 或 0-10V 输出信号，匹配外部设备量程。
数据备份：支持配置参数备份、恢复与出厂重置，可按系统、区域分类备份，避免参数丢失。
故障排查与维护
（一）常见故障处理
故障现象 可能原因 处理措施
无输出无显示 电源未接入、熔断器熔断、显示模块接触不良 检查电源接线与熔断器，重新插拔显示模块，无效则返厂维修
加热器不发热 负载接线断开、控制算法设为 “OFF”、输入信号异常 检查负载与输入接线，确认控制算法配置，通过显示循环监控输入信号（[``In] 参数）
频繁熔断器跳闸 熔断器额定值不匹配、散热不足、加热器短路 更换对应型号熔断器，优化机箱散热，检查加热器绝缘与接线
相角控制报错 [hCYL] 感性负载导致半周期丢失、电抗延迟设置过低 增大 [rdLy] 参数（0-500），直至报错消失
通信失败 地址 / 波特率不匹配、接线错误、看门狗超时 统一通信参数，检查 RS-485 差分接线，缩短通信中断时间
（二）日常维护
定期检查：每 3-6 个月重新紧固端子（避免冷流导致松动），清洁散热片鳍片，确保无灰尘堆积。
熔断器更换：仅使用指定型号（如 Watlow 0808 系列或 Bussmann 170M 系列），更换时断电并按规定扭矩紧固。
校准周期：出厂已校准，现场无需频繁校准，若更换传感器或输入模块，需重新校准模拟输入。
典型应用场景
应用领域 推荐配置 核心功能匹配
工业电阻性加热器控制 单相 / 三相零交叉控制 低噪声、稳定功率输出，适配镍铬、铁铬铝加热器
变压器耦合负载（如硅碳棒加热器） 三相三桥臂相角控制 软启动 + 电流限制，避免负载冲击损坏
多区域加热系统（如烤箱多温区） 单相多区域配置 独立控制各区域功率，共享报警与通信，节省安装空间
远程监控场景（如化工反应釜） 带通信 + 重传功能 Modbus 远程配置，重传负载电流 / 功率至监控系统
潮湿环境加热器（如食品加工） 单相 + 加热器烘干功能 烘干去除 moisture，避免加热器启动时短路
