Watlow Ceramic Fiber Heater陶瓷纤维加热器
时间: 2025-11-10浏览次数：
Watlow Ceramic Fiber Heater陶瓷纤维加热器
Watlow 陶瓷纤维加热器
产品核心概述
Watlow 陶瓷纤维加热器是一款专为高温场景设计的辐射式加热器，核心由氧化铝 - 氧化硅陶瓷纤维绝缘层与内置加热元件构成，具备低质量、高绝缘性、热冲击抗性强等特点。其最高工作温度可达 2200°F（1204°C），功率密度范围 5-30 W/in²（0.8-4.6 W/cm²），仅通过辐射传热工作，无需变压器即可直接适配常见电源电压，广泛应用于高温炉、金属熔炼、半导体加工、玻璃陶瓷处理等工业场景。
核心优势：
高温适配：远超传统加热器的温度上限，适配 815-1204°C 极端工况。
高效节能：低质量绝缘材料（10-15 lb/ft³ 密度）升温迅速，能量集中作用于负载而非自身损耗。
结构灵活：支持平板、半圆柱形、全圆柱形等多种形态，可定制多面一体成型结构，适配复杂安装环境。
耐用可靠：无机粘合剂与陶瓷涂层设计，抗热循环与化学腐蚀（氢氟酸、磷酸及强碱除外）。
核心产品配置与特性
（一）加热元件类型与差异
加热器提供 5 种核心元件配置，适配不同功率密度与应用场景：
元件类型 结构特点 关键优势 功率密度提升 适用场景
嵌入式正弦形（Embedded Sinuated） 元件嵌入陶瓷纤维内部，分平板 / V 型 绝缘厚度大，热稳定性强 V 型较平板提升 27% 中高温、中功率密度场景，大尺寸平板 / 半圆柱形设备
裸露正弦形（Exposed Sinuated） 元件裸露于陶瓷纤维表面，分平板 / V 型 元件与腔体温差小，寿命长 V 型较平板提升 20% 大表面积、大内径曲面设备，需快速升温场景
嵌入式线圈形（Embedded Coil） 线圈状元件嵌入，适配复杂曲面 贴合小型定制腔室，电压高电流低 - 低功率密度、低占空比工况，小型管式炉
（二）产品形态与规格
基础形态
平板式：支持 Type 5（全加热）、Type 6（侧边绝缘）、Type 7（端部绝缘）、Type 8（全边缘绝缘）四种类型，尺寸覆盖 4×6 in 至 36×36 in。

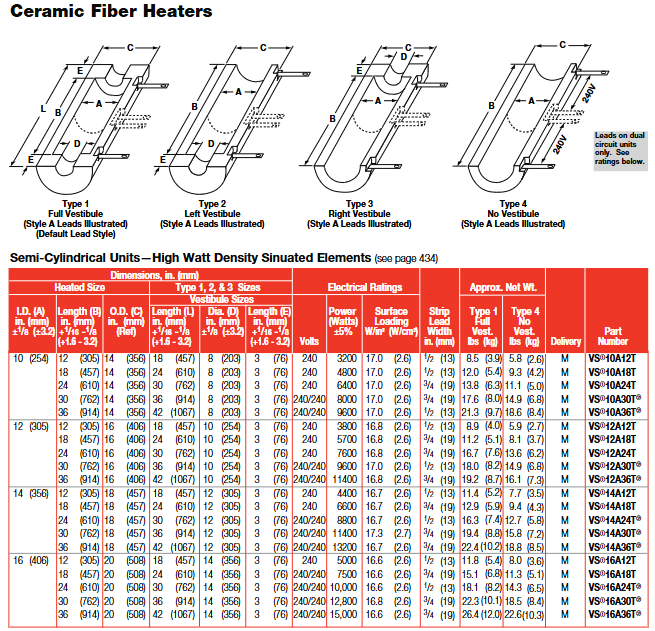

半圆柱形：Type 1（全 vestibule）、Type 2（左 vestibule）、Type 3（右 vestibule）、Type 4（无 vestibule），内径 1/2 in 至 8 in，长度 6-42 in。
全圆柱形：内径 1/2 in 至 8 in，长度 6-12 in，适用于小型管式加热场景。
定制成型：可模制最多五面一体的箱型结构，支持复杂曲线与多边形设计。
关键规格参数
电压：标准 60/120/240 VAC（±5%），可定制最高 600 VAC 或三相接线方案。
功率：单台 60-11500 W，支持多台组合扩容，高功率密度型号（后缀 “T”）功率密度达 14.6-17.2 W/in²。
尺寸公差：加热区域 ±1/16 in（±1.6 mm），外径 ±1/8 in（±3.2 mm），壁厚标准 2 ±1/4 in（51±6 mm）。
（三）核心功能与防护
高温稳定性
首次使用 24 小时内（1600-2200°F）可能出现≤4% 收缩，可通过工厂预烧处理或现场填充陶瓷纤维棉补偿间隙。
陶瓷纤维材质不含有机粘合剂，首次升温至 300°F（150°C）无烟雾与燃烧风险。
辅助功能选项
高发射率涂层：黑色表面涂层（零件号 CFBSC），发射率接近 1.0，提升辐射传热效率。
热电偶安装：支持嵌入式陶瓷管（0.140-0.265 in 内径），可贴近元件布置，精准监测热点温度。
引线保护：提供带状引线（601 合金 600）、柔性引线（镍材质）等选项，引线长度 0-42 in 可调，搭配陶瓷套管防护高温氧化。
安装与使用规范
（一）安装关键要求
固定方式：优先采用销钉、卡箍、重叠边缘夹紧等机械固定，避免粘接（无法适配金属结构热胀冷缩）。
散热与绝缘：需搭配背衬绝缘毯（推荐 6 lb/ft³ 密度，零件号 CFBLKT 系列），提升能效并降低外部表面温度（2200°F 工况下外部温度可控制在 450°F 以内）。
间距预留：多台安装时需预留收缩间隙，首次使用后用松散陶瓷纤维填充缝隙。
环境防护：避免油污、润滑剂等污染物接触，陶瓷纤维孔隙率＞90%，污染物渗入会损坏加热元件。
（二）接线与安全规范
引线处理：引线应远离高温区域，采用压接式连接，定期检查因热胀冷缩导致的松动。
温度控制：必须搭配低质量快速响应热电偶（建议距加热表面≤1/16 in），避免无控温导致加热器自损。
故障防护：配置半导体熔断器（如 Bussmann 170M 系列），短路电流额定值（SCCR）达 200kA，符合 UL 508 安全标准。
（三）维护与维修
清洁：定期用压缩空气清理表面灰尘，避免堆积影响散热。
修复：轻微机械损伤可使用专用修补套件（CFPATCHKIT），含陶瓷纤维粉末与黑色涂层，禁止使用非原厂粘合剂。
更换：加热元件损坏需整体更换加热器，无法单独维修内置元件。
选型与配件
（一）选型核心维度
温度与功率密度匹配：高温工况（＞1800°F）需降低功率密度，避免超出性能极限（参考产品性能曲线图，确保工况落在安全区域内）。
形态适配：根据设备腔室形状选择平板 / 圆柱形 / 定制型，半圆柱形设备内径＞5 in 优先选 V 型正弦元件。
电压与接线：240V 标准机型采用双元件并联，可定制 480V/277V 或三相内部接线方案。

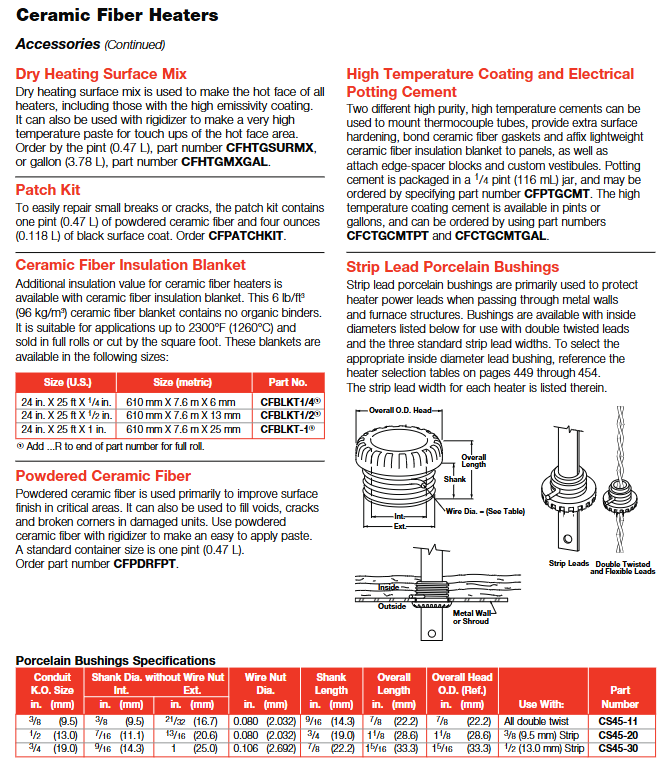

（二）关键配件
配件类型 功能用途 推荐型号
绝缘毯 提升保温效果，降低外部温度 CFBLKT1/4（6mm 厚）、CFBLKT1（25mm 厚）
热电偶套管 固定热电偶，电气隔离 CC405 系列（内径 3.6-13.1mm）
硬化剂 修复切割边缘，增强表面硬度 CFRGDPT（品脱装）、CFRGDGAL（加仑装）
陶瓷套管 保护引线或固定销 CC405-1（3.6mm 内径）、CC405-9（13.1mm 内径）
修补套件 小面积破损修复 CFPATCHKIT（含陶瓷粉末与涂层）

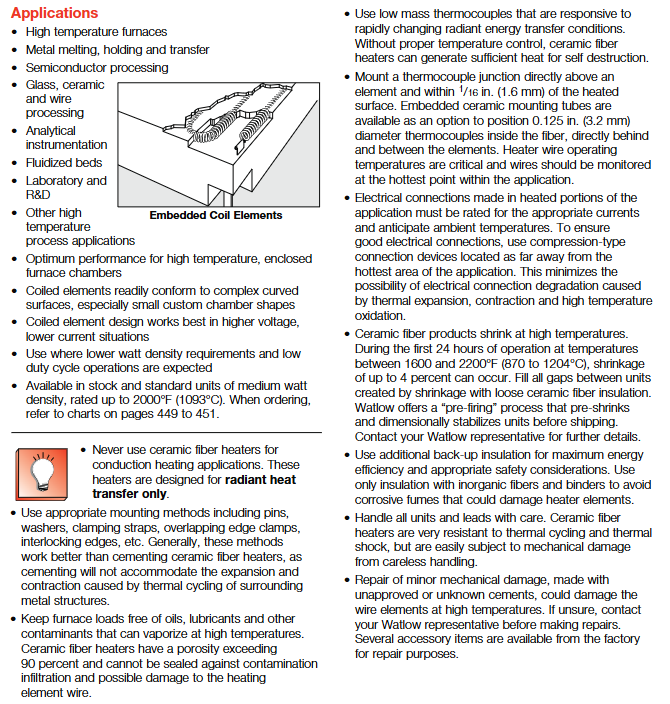

典型应用场景
行业领域 应用场景 推荐配置 核心价值
金属加工 熔炼炉、保温炉、金属传输线 半圆柱形 / 定制成型加热器，高发射率涂层 耐高温、升温快，适配金属高温处理需求
半导体 晶圆加工设备、 CVD 反应炉 平板式嵌入式线圈元件，精准控温 低污染、热稳定性强，避免影响制程精度
玻璃陶瓷 玻璃成型炉、陶瓷烧结炉 全圆柱形 / 多面一体成型，高功率密度 贴合腔室结构，辐射均匀，提升产品一致性
实验室与 R&D 小型试验炉、分析仪器 小尺寸全圆柱形（内径 3/4-2 in） 快速升温降温，适配频繁启停的试验场景
