Watlow thermocouple products热电偶产品
时间: 2025-11-10浏览次数：
Watlow thermocouple products热电偶产品
Watlow 热电偶产品
产品核心概述
Watlow 热电偶产品线覆盖通用工业、高温、精密测量等多场景，采用 ASTM 标准校准类型（J/K/E/T/N/R/S/B 等），核心基于矿物绝缘（MI）、金属护套、玻纤 / PFA 绝缘等结构设计，具备快速响应、耐腐蚀、耐高温等特性，温度测量范围覆盖 -40°C 至 1700°C，适用于食品加工、热处理、半导体制造、柴油发动机后处理等多领域。
核心优势：
多样化结构：包含通用管 wire 型、矿物绝缘型、微型线圈（MICROCOIL™）、射频兼容型（TR）、多点测温型等，适配不同安装与环境需求。
精准稳定：遵循 ASTM E230 校准公差，部分型号精度达 ±1°C，重复精度 1%-2%，支持接地 / 不接地 / 裸露结三种 junction 类型。
耐用防护： sheath 材质可选 304/316 不锈钢、Alloy 600、Haynes® 230 等，部分产品带 PFA 涂层或玻纤编织保护，抗腐蚀、抗电磁干扰。
关键产品分类与特性
（一）通用型热电偶（Tube and Wire）
应用场景：食品加工、医疗设备、烤箱 / 冰箱温控、管道追踪等常规温度测量。
核心特性：温度范围 -200°C 至 900°C，采用 SERV-RITE® 导线，绝缘材质含玻纤、PFA 等，支持直型、45°/90° 弯曲设计，安装方式含弹簧可调、法兰、管夹、环形端子等。
典型型号：Style 10/11（弹簧可调）、Style 20/21/22（刚性 sheath）、Style 72（管夹式）、Style 74/75（垫片式）。

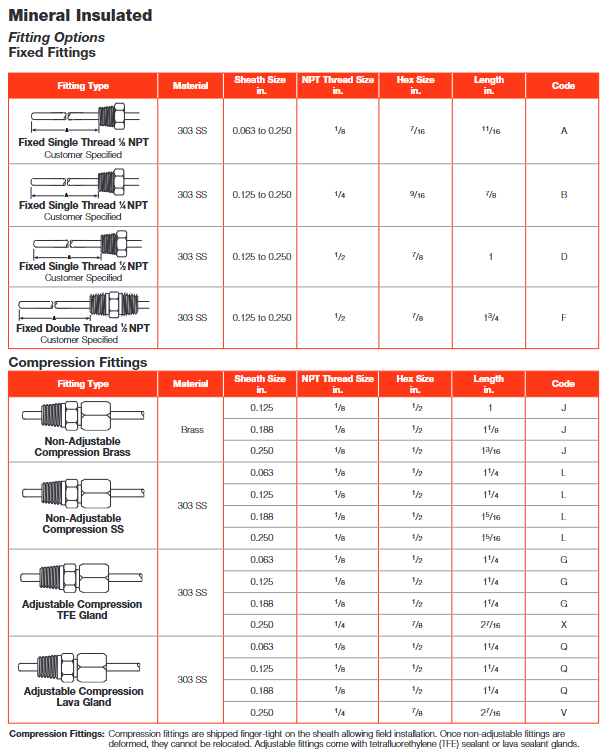

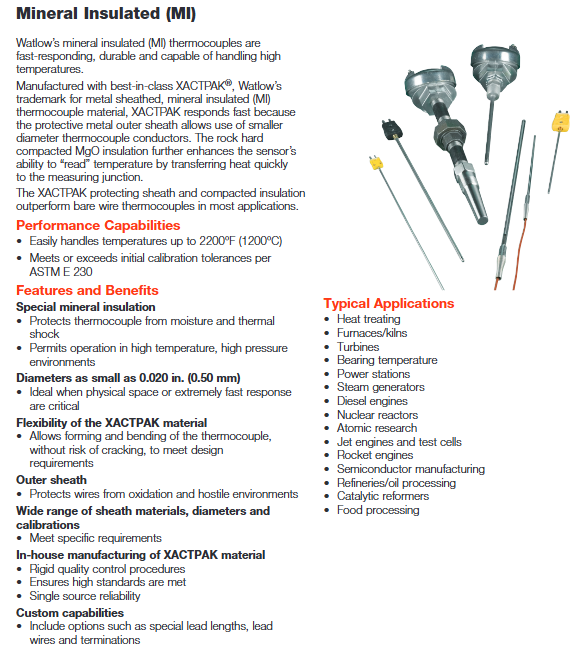

（二）矿物绝缘（MI）热电偶
应用场景：高温炉、涡轮机、核反应堆、半导体制造等极端环境。
核心特性：采用 XACTPAK® 矿物绝缘金属护套电缆， compacted MgO 绝缘，温度范围 -40°C 至 1200°C（部分可达 1700°C），sheath 直径最小 0.02 英寸，响应速度快（0.02 英寸 sheath 接地结响应时间 <0.02 秒）。
典型型号：Style AB（切剥型）、Style AC（插头端子型）、Style AR（连接头型）、Style AT（热电偶套管适配型）。
（三）特殊功能型热电偶
EXACTSENSE® 系列：集成电子元件，将热电偶信号转换为 0-5V 模拟信号或 LIN/CAN 数字信号，适配柴油发动机后处理系统（DPF/DOC/SCR），温度范围 -40°C 至 1100°C，精度 ±7°C-±12.5°C， immersion 深度 25-200mm。
MICROCOIL™ 系列：微型螺旋设计，适用于表面温度测量，isothermal 测量区域确保精准性，温度范围 -40°C 至 700°C， coil 直径 0.125 英寸，弹簧加载设计适配不平表面。
TR 射频兼容型：针对等离子体应用设计，抗电磁干扰， dielectric 强度 3000VDC，温度范围 260°C-500°C，tip 材质可选镀银铜或氮化铝。
多点测温型：单护套内置多个测温点，适配蒸馏塔、炉膛等需要梯度测温的场景， sheath 直径 0.125-0.25 英寸，支持 2 - 多个测温点，间距可定制。
核心技术参数
（一）校准类型与温度范围
校准类型 测量范围（°C） 典型应用场景 关键特性
J -200 至 760 通用工业、无水分环境 铁 - 康铜材质，中低温常用
K -200 至 1260 高温炉、热处理 镍铬 - 镍硅材质，耐腐蚀，应用最广
E -200 至 900 真空、惰性环境 镍铬 - 铜镍材质，EMF 输出最高
T -200 至 350 低温、 cryogenic 场景 铜 - 铜镍材质，低温稳定性好
N -200 至 1260 含硫环境 镍铬硅 - 镍硅材质，抗老化
R/S 0 至 1480 高温精密测量 铂铑合金，耐高温氧化
B 870 至 1700 超高温炉 铂铑 30 - 铂铑 6 材质，高温稳定性优
（二）关键性能参数
响应时间：依赖 sheath 直径与 junction 类型，0.032 英寸矿物绝缘型接地结 <0.02 秒，1 英寸刚性 sheath 不接地结约 4 秒。
导线电阻：24 号线规双导线每英尺电阻 0.3-1.5Ω（依校准类型），长距离布线建议选粗线规。
耐压与防护：部分型号防电磁干扰（100V/m 20MHz-2GHz），防水等级达 IP65（NEMA 4X），部分带防爆连接头。
安装与选型要点
（一）选型核心维度
温度范围：根据工况最高 / 最低温度选择校准类型（如超高温选 B/R/S 型，低温选 T 型）。
环境介质：腐蚀环境选 PFA 涂层或 316 不锈钢 sheath；含硫环境选 N 型；氧化环境选 K 型。
安装方式：狭小空间选微型弯曲型（Style 12）；管道测温选管夹式（Style 72）；表面测温选垫片式（Style 74）或 MICROCOIL™。
信号需求：需数字信号选 EXACTSENSE®；长距离传输选粗线规或带屏蔽导线。
（二）安装注意事项
接线：热电偶延伸线需与校准类型匹配（如 J 型用铁 - 康铜导线），避免极性反接，长距离布线需考虑导线电阻影响。
junction 选择：腐蚀环境用接地结（与 sheath 焊接，防介质侵入）；避免接地环路用不接地结；需最快响应选裸露结（无 sheath 保护）。
干扰防护：射频环境用 TR 型；强电磁环境选双绞线 + 屏蔽层，屏蔽层单端接地。
典型应用场景
行业领域 推荐产品类型 核心需求匹配
食品加工 通用管 wire 型（Style 20/72） 卫生级、易安装、中低温测量
热处理 / 高温炉 矿物绝缘型（Style AR/AT） 耐高温、抗热震、长期稳定
半导体制造 MICROCOIL™/TRUE SURFACE 精密表面测温、狭小空间安装
柴油发动机 EXACTSENSE® 尾气测温、数字信号兼容 ECM
化工 / 石油 多点测温型、Alloy 600 sheath 型 腐蚀环境、梯度测温需求
等离子体应用 TR 射频兼容型 抗电磁干扰、精准测温
