Watlow Series 965 控制器
Watlow Series 965 控制器
产品核心信息

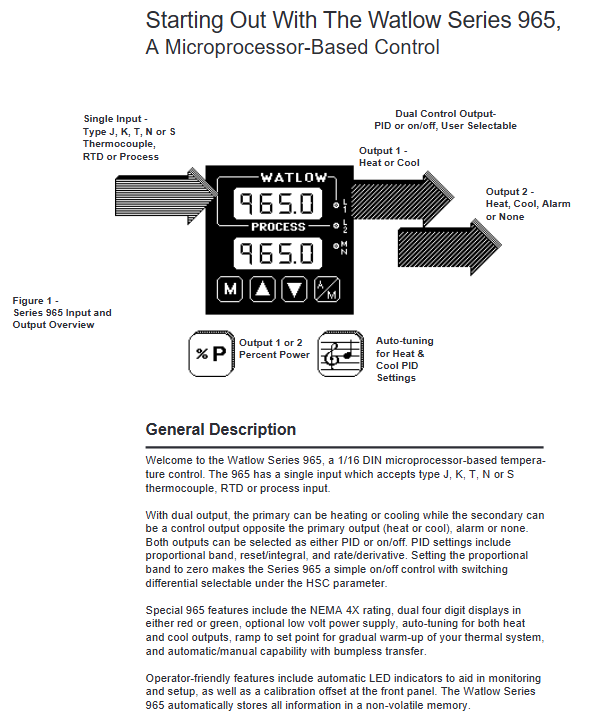

Watlow Series 965 是一款 1/16 DIN 微处理器基温度控制器，采用单输入双输出设计，适用于工业温度调控场景。产品符合 ISO 9001 标准，具备 NEMA 4X（IP65）防护等级，支持 UL、CE 等认证，提供 3 年质保，配备双四位红 / 绿色 LED 显示屏，操作便捷且兼顾稳定性与灵活性。
核心规格亮点：
输入类型：兼容 J/K/T/N/S 型热电偶、2/3 线制 RTD（100Ω/1kΩ，支持 DIN/JIS 曲线）、0-5V 直流电压 / 4-20mA 直流电流过程信号。
输出配置：双输出可独立配置，输出 1 支持加热 / 冷却，输出 2 支持加热 / 冷却 / 报警 / 关闭，输出类型包括机械继电器（5A）、固态继电器（0.5A）、开关直流、4-20mA 过程输出。
控制精度：校准精度 ±0.1% 量程（±1 最低有效位 @ 25°C 环境），采样率 2.5Hz，显示更新率 1Hz，温度稳定性 ±0.2°C/°C 环境变化。
关键功能与特性
（一）控制与调优功能
控制模式：支持 PID（比例 - 积分 - 微分）、P、PI、PD 及开关控制，比例带设为 0 时自动切换为开关控制，切换差值由 HSC 参数定义。
自整定功能：支持加热 / 冷却输出自整定，提供慢、中、快三种热响应模式，基于设定值的 90% 进行 “学习”，80 分钟内未完成 4 次温度交叉则自动退出并保持原参数。
手动调优：可手动调整比例带、积分（复位）、微分（速率）、周期时间等参数，适配复杂 thermal 系统特性，周期时间可根据输出类型调整（机械继电器建议延长周期减少磨损）。
（二）报警与安全功能
报警类型：支持过程报警（绝对温度阈值）和偏差报警（相对于设定值），输出 2 可配置为带 / 不带显示的报警模式，独立设置高 / 低限阈值。
报警辅助功能：支持闭锁 / 非闭锁模式（闭锁需手动清除）、报警静音（仅偏差报警支持），报警滞后量（HSA 参数）可自定义，避免频繁报警。
故障防护：具备传感器开路 / 短路检测、A/D 转换错误检测，传感器故障时可根据锁定等级（LOC）切换至手动模式（保持功率）或关闭输出，支持无扰切换。
（三）辅助功能
斜坡升温：支持启动时升温或设定值变更时升温，速率 0-9999°/ 小时，升温过程中显示屏交替闪烁 “rP” 与目标设定值。
数据存储：非易失性存储器，断电后参数不丢失，支持校准偏移调整（±180°F/±100°C），可补偿传感器误差。
锁定功能：5 级锁定等级（LOC 0-4），限制参数访问与操作权限，适配不同场景的安全管理需求。
安装与接线
（一）安装要求
面板切口尺寸：55mm（宽）×55mm（高），面板厚度 1.5-9.7mm，采用卡扣式安装环固定，需确保密封垫无扭曲、安装到位以实现 IP65 防护。
环境限制：工作温度 0-65°C，存储温度 -40-85°C，相对湿度 0-90%（无凝露），适用于工业通用环境。
（二）接线规范
电源接线：支持 100-240V 交流（高电压型）或 12-24V 交直流（低电压型），内置慢熔保险丝（高电压型 1A，低电压型 2A），需遵循 NEC 电气标准。
输入接线：
热电偶：延伸线需与热电偶同材质，区分正负极（红色通常为负极），避免极性反接。
RTD：3 线制可补偿引线电阻，三根引线需同规格（同线径、同长度），总引线电阻过大会导致测量误差。
过程信号：0-5V 输入阻抗 10kΩ，4-20mA 输入阻抗 5Ω，需确保信号源与控制器共地。
输出接线：感性负载（如继电器线圈）需搭配 RC 抑制器（Watlow 部件号 0804-0147-0000），避免电磁干扰导致设备损坏。
操作与配置
（一）菜单结构与导航
菜单类型 进入方式 核心功能
操作菜单（Operation） 按 MODE 键切换 调整设定值、PID 参数、报警阈值、启动自整定等
设置菜单（Setup） 同时长按上下箭头键 3 秒 配置输入类型、输出功能、报警逻辑、锁定等级、斜坡参数等
校准菜单（Calibration） 从设置菜单继续长按上下箭头键 输入 / 输出校准、恢复出厂校准值、切换 US/SI 单位体系
（二）核心配置步骤
输入类型配置：打开控制器 chassis，通过内部 DIP 开关选择输入类型（热电偶 / RTD / 过程信号），需与设置菜单的 In 参数保持一致，否则会触发错误。
自整定启动：在操作菜单中设置 AUt 参数（1 = 慢 / 2 = 中 / 3 = 快），按 MODE 键启动，自整定过程中显示屏交替显示 “At” 与正常信息，完成后自动保存最优 PID 参数。
报警配置：在设置菜单中设置 Ot2 参数选择报警类型（过程 / 偏差），配置 ALO（低报警阈值）、AHI（高报警阈值）、HSA（滞后量）、LAt（闭锁模式）等参数。

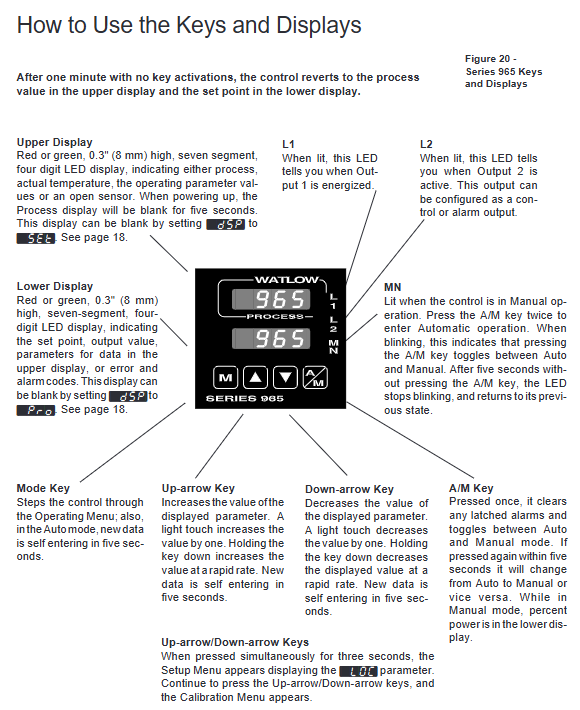

（三）按键与显示
按键功能：MODE 键用于切换菜单，上下箭头键调整参数值（长按快速增减），A/M 键用于切换自动 / 手动模式、清除闭锁报警。
显示屏： upper 屏显示过程值（PV）， lower 屏显示设定值（SP）/ 参数名 / 报警 / 错误码，报警时闪烁 “LO”/“HI”，传感器故障时显示 “----”。
故障排查与维护
（一）常见错误码处理
错误码 原因 处理步骤
Er2 RTD 欠量程或 A/D 电路故障 检查 RTD 接线与电阻值，确认输入类型配置匹配
Er4 微处理器配置错误 联系厂家售后维修
Er5 非易失性存储器校验错误 断电重启，无效则联系厂家更换存储器
Er6/Er7 A/D 转换溢 / 欠流 检查传感器接线（开路 / 极性反接），确认输入类型与 DIP 开关一致
（二）维护要点
定期校准：建议每年校准一次输入 / 输出精度，需使用精密毫伏源、电阻箱等设备，校准前需记录当前参数。
端子维护：检查接线紧固性，避免振动导致接触不良，机械继电器寿命约 10 万次循环，高频切换建议选用固态继电器。
噪声防护：输入信号线需与电源线分离（最小间距 305mm），使用屏蔽线 / 双绞线， inductive 负载需搭配 RC 抑制器。
