YASKAWA HV600 & Z1000U 系列 HVAC 专用变频器
时间: 2025-11-07浏览次数：
YASKAWA HV600 & Z1000U 系列 HVAC 专用变频器
YASKAWA HV600 & Z1000U 系列 HVAC 专用变频器
产品家族核心分类
产品系列 核心定位 主要应用场景
HV600 基础系列 标准型 HVAC 变频器，性价比优先 中小型风机、水泵，普通建筑自动化
HV600 旁路系列 带手动 / 自动旁路功能，保障连续运行 关键负载（如消防风机、核心冷水泵）
HV600 冗余系列 双机冗余配置，零停机保障 数据中心、医院等关键设施
Z1000U 矩阵系列 矩阵式拓扑，低谐波 + 高能效 对谐波要求严格的高端 HVAC 项目
核心产品技术规格与性能特点
1. 通用性能参数（HV600 系列基础型）
电压与功率范围：
208~240V 三相：3~100HP，额定输出电流 7~273A；
480V 三相：3~250HP，额定输出电流 7~629A；
核心性能：
过载能力：110%/60 秒、140%/2 秒、175% 瞬时；
调速范围：40:1（V/f 控制），最大输出频率 400Hz；
启动转矩：3~60Hz 范围内可达 140% 额定转矩；
内置功能：5% 进线阻抗、EMC 滤波器（符合 IEC 61800-3）、PID 闭环控制、电机预热、故障自动重启。
2. Z1000U 矩阵式系列进阶特性
拓扑优势：直接 AC-AC 转换，无直流母线电容，谐波畸变率（TDD）<5%，功率因数接近 1.0；
功率覆盖：208V 三相 10~100HP，480V 三相 7.5~350HP；
核心亮点：MTBF（平均无故障时间）达 28 年，内置 Eco-Mode 节能模式，支持 PM 电机开环矢量控制，内置 6 组预设速度。
3. 防护等级与安装环境
防护选项：IP20/UL Type 1（室内控制柜）、IP55/UL Type 12（防尘防溅）、IP55/UL Type 3R（户外防雨）；
环境要求：
工作温度：-10~+40℃（IP55 机型）、-10~+50℃（IP20 机型，降容使用）；
湿度：0%~95% 无凝露，海拔≤1000 米（超海拔需降容）；
振动：10~20Hz 时 9.8m/s²，20~55Hz 时 2.0~5.9m/s²（依机型功率）。
HV600 系列核心配置方案
1. 基础机型（无旁路）
核心配置：标配 Hand-Off-Auto（手动 - 自动）LCD 键盘、LED 状态环、实时时钟，内置 BACnet、Modbus、Siemens APOGEE 等通讯协议；
扩展选项：LonWorks/EtherNet/IP 通讯卡、蓝牙键盘、远程安装支架、dV/dT 滤波器（抑制电压尖峰，保护电机绝缘）；
端子功能：7 路可编程数字输入（24VDC）、3 路可编程继电器输出，支持 0~10V/4~20mA 速度给定信号。
2. 旁路配置方案（保障连续运行）
（1）窄体旁路（H6BP/H6BN 系列）
特点：结构紧凑，节省控制柜空间，支持 UL Type 1/12 防护；
功率范围：208V 0.5~25HP，480V 0.75~60HP；
旁路功能：内置旁路接触器、电子过载保护、115V 控制变压器，支持驱动器与工频旁路无缝切换。
（2）全封闭旁路（H6B1/H6B2/H6B3 系列）
特点：全封闭 enclosure 设计，适配恶劣环境，支持 UL Type 1/12/3R 防护；
功率范围：208/240V 0.5~100HP，480V 0.5~250HP；
扩展功能：可选断路器（100kAIC）、3 接触器旁路、空间加热器（防凝露）、观察窗键盘。
3. 冗余驱动方案（H6R 系列）
核心设计：双 HV600 驱动器冗余配置，支持手动 / 自动切换，保障关键负载无停机；
功率范围：480V 3~250HP；
标配功能：共用输入 / 输出接线、独立故障检测、同步参数复制，内置阻尼控制电路。
Z1000U 矩阵式系列配置方案
1. 基础矩阵机型（Z1000U 系列）
核心优势：低谐波污染（无需额外滤波器）、高能效（满速效率 98%，半速 96%）、无电解电容设计（延长寿命）；
通讯与控制：内置 BACnet（BTL 认证）、Modbus、Siemens APOGEE 协议，支持 EtherNet/IP/LonWorks 扩展；
保护功能：100kAIC 短路耐受、风扇故障检测、过温降速、欠压穿越（2 秒）。
2. 矩阵式旁路 / 配置机型
旁路机型（Z1D1/Z1D2/Z1D3 系列）：带工频旁路功能，UL Type 1/12/3R 防护，480V 7.5~350HP；
配置机型（Z1E1/Z1E2/Z1E3 系列）：可定制输入断路器、输出电抗器、速度电位器，适配复杂 HVAC 系统。
关键配件与扩展选项
1. 电气配件

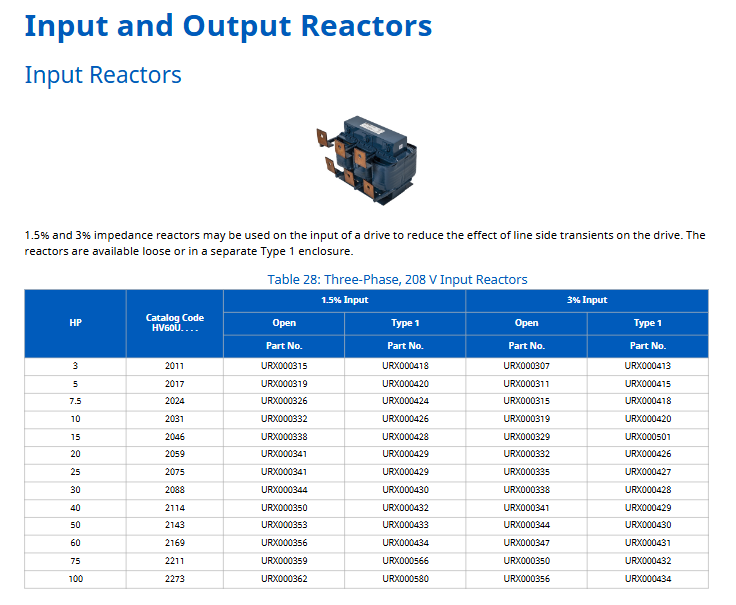

电抗器：输入电抗器（1.5%/3% 阻抗，抑制谐波）、输出电抗器（3% 阻抗，延长电缆长度）；
滤波器：dV/dT 滤波器（UFI 系列，电压尖峰 < 1000V，适配 1000 英尺电缆）；
电源与控制：24VDC 控制电源单元（PS-U10L/PS-U10H）、200VA 控制变压器。
2. 操作与通讯配件
键盘与线缆：LCD 本地键盘（JVOP-KPLCB04AEB）、蓝牙无线键盘（支持手机 APP 操作）、远程电缆（1/3 米）；
通讯卡：EtherNet/IP 双端口卡（SI-EN3D）、Modbus TCP/IP 卡（SI-EM3）、LonWorks 卡（SI-W3）；
安装附件：外部散热片套件、UL Type 1 端盖套件、独立安装支架。
选型与尺寸数据
1. 选型核心参数
适配电机：标准 NEMA B 级 4 极电机，按 NEC 430.150 额定电流选型；
电压匹配：严格对应 208/240/480V 电压等级，允许 ±10% 电压波动；
环境适配：根据防护等级、温度、海拔选择机型，超规格需降容使用。
2. 关键尺寸参考（示例）
HV600 480V 10HP（HV60U4014CFA）：尺寸 H14.1×W4.9×D8.6 英寸，重量 15.4lb，散热损耗 268W；
Z1000U 480V 75HP（CIMR-ZU4E0096AUA）：尺寸 H816×W264×D450mm，重量 63kg，散热损耗 2005W；
旁路机型 H6B1 480V 50HP（H6B1B065）：尺寸 H37.1×W20.8×D18.5 英寸，重量 179lb。
