YASKAWA FP605 系列工业风机泵专用驱动器
时间: 2025-11-07浏览次数：
YASKAWA FP605 系列工业风机泵专用驱动器
YASKAWA FP605 系列工业风机泵专用驱动器
产品核心定位
FP605 是一款专为工业风机、泵类负载设计的专用驱动器，核心优势聚焦灵活性、可持续性与易用性：
灵活适配：支持感应电机、永磁电机、同步磁阻电机控制，适配多种安装环境，兼容主流工业通讯协议，安装设计简洁。
可持续运行：集成功能安全（STO），采用环保材料，具备 10 年免维护设计，内置 5% 分压式或 3% 正母线直流链路电抗器，减少谐波干扰。
易用性强：配备高可见度状态环、32 字符 LCD 触摸键盘，支持蓝牙无线操作与 DriveWizard Mobile 手机 APP 管理，提供泵类应用预设参数，调试高效。
产品型号体系与核心规格
1. 型号编码规则（以 “FP65U4005AFA” 为例）
编码段 含义 可选值 / 说明
FP65 产品系列 固定前缀（FP605 系列）
U 区域代码 U = 美洲地区
4 电压等级 2=240V 三相、4=480V 三相
005 额定输出电流 对应额定输出电流（单位：A，此处为 5A）
A 环境规格 A = 标准规格
F 机壳类型 F=IP20/UL Type 1、B=IP20 / 防护型机壳、V=IP55/UL Type 12、T=IP55/UL Type 12 带开关、W = 法兰安装（Type 12 背面）
A EMC 滤波器 A = 无内置 EMC 滤波器（符合 C2 级标准）
2. 核心规格分类（按电压等级）
（1）240V 三相输入（IP20/IP55 多机壳类型）
额定输出 机壳框架 IP20/UL Type 1 型号 IP20 / 防护型机壳型号 IP55/UL Type 12 型号 IP55/UL Type 12 带开关型号 法兰 Type 12 背面型号
功率（HP） 电流（A） FP65U...AFA FP65U...ABA FP65U...AVA FP65U...ATA FP65U...AWA
3 10.6 1 2011AFA - 2011AVA 2011ATA -
5 16.7 1 2017AFA - 2017AVA 2017ATA -
7.5 24.2 2 2024AFA - 2024AVA 2024ATA -
10 30.8 2 2031AFA - 2031AVA 2031ATA -
15 46.2 3 2046AFA - 2046AVA 2046ATA -
20 59.4 3 2059AFA - 2059AVA 2059ATA -
25 74.8 4 2075AFA - 2075AVA 2075ATA -
30 88 4 2088AFA - 2088AVA 2088ATA -
40 114 4 2114AFA - 2114AVA 2114ATA -
50 143 6 2143AFA - 2143AVA 2143ATA -
60 169 6 2169AFA - 2169AVA 2169ATA -
75 211 9 - 2211ABA - - 2211AWA
100 273 9 - 2273ABA - - 2273AWA
125 343 10 - 2343ABA - - 2343AWA
150 396 10 - 2396ABA - - 2396AWA
（2）480V 三相输入（IP20/IP55 多机壳类型）
额定输出 机壳框架 IP20/UL Type 1 型号 IP20 / 防护型机壳型号 IP55/UL Type 12 型号 IP55/UL Type 12 带开关型号 法兰 Type 12 背面型号
功率（HP） 电流（A） FP65U...AFA FP65U...ABA FP65U...AVA FP65U...ATA FP65U...AWA
3 4.8 1 4005AFA - 4005AVA 4005ATA -
5 7.6 1 4008AFA - - - -
7.5 11 1 4011AFA - 4011AVA 4011ATA -
10 14 1 4014AFA - 4014AVA 4014ATA -
15 21 2 4021AFA - 4021AVA 4021ATA -
20 27 2 4027AFA - 4027AVA 4027ATA -
25 34 2 4034AFA - 4034AVA 4034ATA -
30 40 3 4040AFA - 4040AVA 4040ATA -
40 52 3 4052AFA - 4052AVA 4052ATA -
50 65 3 4065AFA - 4065AVA 4065ATA -
60 77 4 4077AFA - 4077AVA 4077ATA -
75 96 4 4096AFA - 4096AVA 4096ATA -
100 124 4 4124AFA - 4124AVA 4124ATA -
125 156 6 4156AFA - 4156AVA 4156ATA -
150 180 9 - 4180ABA - - 4180AWA
200 240 9 - 4240ABA - - 4240AWA
250 302 9 - 4302ABA - - 4302AWA
300 361 10 - 4361ABA - - 4361AWA
350 414 10 - 4414ABA - - 4414AWA
400 477 11 - 4477ABA - - 4477AWA
450 515 11 - 4515ABA - - 4515AWA
500 590 11 - 4590ABA - - 4590AWA
600 720 11 - 4720ABA - - 4720AWA
3. 防护等级与安装适配
IP20/UL Type 1：适用于洁净环境，支持机柜内（散热片内置 / 外置）、无机柜直接安装（需 Type 1 适配器）。
IP55/UL Type 12：适用于有限粉尘环境，可直接壁挂安装，部分型号带开关设计。
法兰 Type 12 背面：适用于外部环境较脏的场景，散热片外置安装于 Type 12 机柜内，无需额外适配器。
选型核心方案（含降容与安装）
1. 单相输入降容规则
三相驱动器用于单相输入场景时需降容，核心降容数据如下（以 240V/480V 为例）：
（1）240V 单相输入（无电抗器）
驱动器型号（FP65U） 电机功率（HP） 电机额定电流（A） 输出容量（kVA） 输入电流（A）
2011 1.0 4.6 1.7 7.4
2017 2.0 7.5 3.2 14
2024 3.0 10.6 4.6 20
2031 3.0 10.6 4.6 20
2046 5.0 17.0 7.3 32
2059 7.5 24 10.3 45
（2）480V 单相输入（无电抗器）
驱动器型号（FP65U） 电机功率（HP） 电机额定电流（A） 输出容量（kVA） 输入电流（A）
4005 1.0 2.1 1.5 3.4
4008 2.0 3.4 2.8 6.1
4011 3.0 4.8 4.1 9.0
4014 3.0 4.8 4.1 9.0
4021 3.0 4.8 4.1 9.0

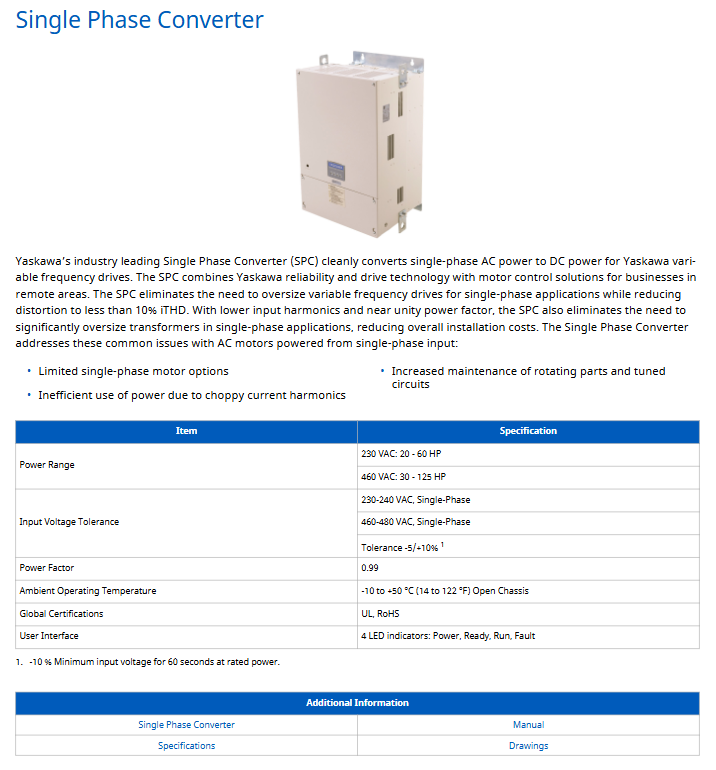

解决方案：通过 “单相转换器（SPC）” 可避免降容，例如 240V 20HP 单相转换器套件（SPBC-240-20HP），支持最大电机负载 20HP，输入电流 79A，需搭配 DC 链路电抗器（URX000530）。
2. 安装方式与适配配件
（1）安装方式分类
安装方式 适用场景 关键要求 适配配件
机柜内散热片内置 洁净室内，空间充足 无需额外支架，机柜需通风 -
机柜内散热片外置 洁净室内，机柜空间有限 需搭配外置散热片适配器 ZPSA 系列（UL Type 1）、ZPSD 系列（IP55/UL Type 12）
无机柜直接安装 洁净室内，无专用机柜 需 Type 1 适配器转换防护等级 900-192-121 系列 Type 1 适配器
法兰 Type 12 背面安装 外部环境多尘 散热片外置，适配 Type 12 机柜 AWA 后缀法兰机型
（2）安装配件选型
Type 1 适配器：240V 2211ABA 机型适配 900-192-121-009，480V 4361ABA 机型适配 UUX001700。
外置散热片适配器：240V 2011AFA 机型适配 ZPSA-600-EH1-FR1（UL Type 1）、ZPSD-600-EH12-FR1（IP55/UL Type 12）。
DIN 导轨安装：仅支持小功率紧凑型机型，需搭配专用 DIN 导轨套件。
关键配件与功率优化选项
1. 操作与通讯配件
（1）操作面板与线缆
配件类型 型号 功能描述
标准 LCD 面板 JVOP-KPLCA04MEB 本地 / 远程控制，参数设置、运行监控
蓝牙 LCD 面板 JVOP-KPLCC04MBB 支持 DriveWizard Mobile 手机 APP 无线操作
远程安装线缆 UWR0051（1 米）、UWR0052（3 米） 面板远程安装延长线
PC 通讯线缆 UWR01258（3 米） PC 与驱动器 USB 通讯，参数上传 / 下载
安卓设备线缆 UWR01516-B（Micro-B）、UWR01516-C（Type-C） 安卓设备连接驱动器 USB 口调试
（2）通讯选项卡
型号 通讯协议 功能描述
JOHB-SMP3-MA 多协议以太网 支持 EtherNet/IP、Modbus TCP/IP、PROFINET、EtherCAT
SI-P3 PROFIBUS-DP 兼容 PROFIBUS-DP 网络
SI-N3 DeviceNet 兼容 DeviceNet 网络
SI-W3 LonWorks 楼宇自动化通讯
SI-B3 BACnet MSTP 楼宇自控网络通讯
SI-S3 CANopen CAN 总线通讯
2. 功率优化选项（电抗器、滤波器）
（1）AC 输入电抗器（1.5%/3% 阻抗）
用于改善输入功率因数、减少谐波，保护驱动器（电源容量＞600kVA 时推荐），示例选型：
电压等级 驱动器型号 1.5% 阻抗（开放式） 1.5% 阻抗（封闭型） 3% 阻抗（开放式） 3% 阻抗（封闭型）
240V 2011AFA URX000315 URX000418 URX000307 URX000413
240V 2017AFA URX000319 URX000420 URX000311 URX000415
480V 4005AFA URX000299 URX000410 URX000300 URX000503
480V 4011AFA URX000307 URX000413 URX000308 URX000414
（2）AC 输出电抗器（3% 阻抗）
用于减少负载侧暂态干扰，适配长电缆布线场景，示例选型：
电压等级 驱动器型号 开放式型号 封闭型型号
240V 2011AFA 05P00620-0134 05P00620-0032
240V 2017AFA 05P00620-0136 05P00620-0036
480V 4005AFA 05P00620-0025 05P00620-0029
480V 4011AFA 05P00620-0135 05P00620-0033
（3）单相转换器（SPC）
系统套件型号 最大电机负载（HP） 输入电流（A） 输出 DC 电流（A） 核心组件
SPBC-240-20HP 20 79 57 SPBC-2015AAA 转换器 + URX000530 电抗器
SPBC-240-30HP 30 116 84 SPBC-2022AAA 转换器 + URX000531 电抗器
SPBC-480-30HP 30 58 42 SPBC-4022AAA 转换器 + URX000534 电抗器
SPBC-480-125HP 125 234 170 SPBC-4093AAA 转换器 + URX000529 电抗器
尺寸与重量
1. IP20/UL Type 1 机型（AFA 后缀）
机壳框架 高度（in） 宽度（in） 深度（in） 适配机型示例
1 14.1 4.9 8.6 2011AFA、4005AFA
2 17.6 4.9 9.2 2024AFA、4021AFA
3 20.1 7.9 9.3 2046AFA、4040AFA
4 21.3 10 10.4 2075AFA、4077AFA
6 30.5 12.3 15.7 2143AFA、4156AFA
2. IP55/UL Type 12 机型（AVA 后缀）
机壳框架 高度（in） 宽度（in） 深度（in） 适配机型示例
1 14.1 4.9 9.0 2011AVA、4005AVA
2 17.6 4.9 9.6 2024AVA、4021AVA
3 20.1 7.9 9.7 2046AVA、4040AVA
4 21.3 10 10.7 2075AVA、4077AVA
6 30.14 14.26 16.14 2143AVA、4156AVA
3. 防护型机壳机型（ABA 后缀）
机壳框架 高度（in） 宽度（in） 深度（in） 适配机型示例
9 27.6 12.3 16.5 2211ABA、4180ABA
10 31.5 17.3 18.6 2343ABA、4361ABA
11 44.9 20.1 18.9 4477ABA、4720ABA
环境与安全规范
1. 环境要求
温度：IP20 / 法兰机型 - 10~+50℃，Type 1 套件安装 - 10~+40℃，最高可至 + 60℃（需降容）；
湿度：≤95% RH（无凝露）；
海拔：≤1000 米无降容，1000-4000 米每升高 1000 米降容 8%；
振动：10-20Hz（9.8m/s²）、20-55Hz（5.9m/s²）；
防护等级：IP20/UL Type 1、IP20 / 防护型、IP55/UL Type 12、法兰 Type 12 背面。
2. 安全认证与标准
认证：UL、cUL、CE、RoHS 2、WEEE、TUV SUD；
功能安全：Safe Torque Off（STO），符合 IEC 62061 SIL3、ISO 13849-1 PLe；
EMC 标准：内置电抗器，符合 EN 61800-3 C2 级要求；
PCB 涂层：符合 IEC 60721-3-3 Class 3C2（化学气体）、3S2（固体颗粒）。
