YASKAWA GA500 系列交流微型驱动器
时间: 2025-11-07浏览次数：
YASKAWA GA500 系列交流微型驱动器
YASKAWA GA500 系列交流微型驱动器
产品核心定位与优势
适用场景：工业领域通用，可精准控制感应电机、永磁电机及同步磁阻电机，支持多种应用场景，无需复杂调试。
核心优势：搭载 EZ Vector 模式，无需全面整定即可适配所有支持电机类型；安装便捷、维护简单，系统集成性强，机器设计更可靠，能节省时间与成本。
防护等级：标准机型为 IP20 防护等级（防护型机壳），适用于洁净环境。
产品型号与规格体系

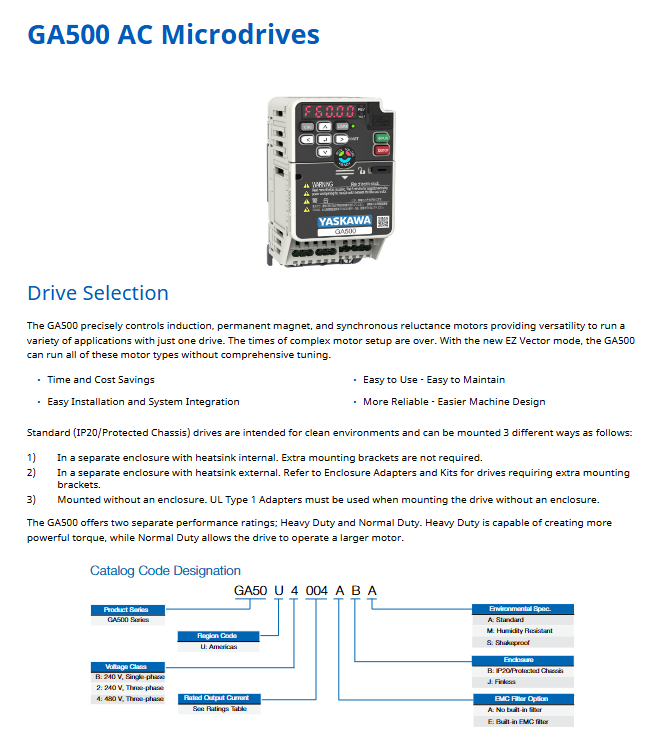

1. 型号编码规则
以 “GA50U4004ABA” 为例，各段含义如下：
产品系列：GA500；地区代码：U（美洲）、M（耐湿型）、S（抗振型）；
电压等级：B（240V 单相）、2（240V 三相）、4（480V 三相）；
机壳类型：B（IP20 / 防护型）、J（无散热片型）；EMC 滤波器：A（无内置）、E（内置）。
2. 核心规格分类
电压类型 功率范围 输出电流（常规 / 重载）
240V 单相输入 1/6~5HP（0.1~3.7kW） 常规：1.2~12.2A；重载：0.8~17.5A
240V 三相输入 1/6~30HP（0.1~22kW） 常规：1.2~82A；重载：0.8~75A
480V 三相输入 1/2~40HP（0.2~30kW） 常规：1.2~60A；重载：1.2~45A
3. 特殊机型变体
涵盖高频输出（2000Hz）、抗振型、耐湿型、无散热片型等变体，部分变体（除高频输出外）无预测订单时交货周期为 16 周。
选型核心方案
1. 单相输入降容说明
三相驱动器用于单相输入场景时需降容，例如 240V 三相 2001 型号驱动器，单相输入时常规功率从 1/6HP 降至 1/8HP，可通过单相转换器避免降容，且功率因数接近 1，总谐波畸变率低于 10%。
2. 安装方式选择
IP20 标准机型支持三种安装方式：
独立机柜内安装（散热片内置，无需额外支架）；
独立机柜内安装（散热片外置，需搭配外置散热片适配器）；
无机柜直接安装（需使用 UL Type 1 适配器）。
关键配件与功率选项
1. 安装与操作配件
操作面板：含标准 LCD 面板（JVOP-KPLCA04MEB）、带蓝牙功能 LCD 面板（JVOP-KPLCC04MBB）；
安装适配器：含 UL Type 1 适配器、DIN 导轨安装适配器、外置散热片适配器、屏蔽夹套件等，适配不同安装场景；

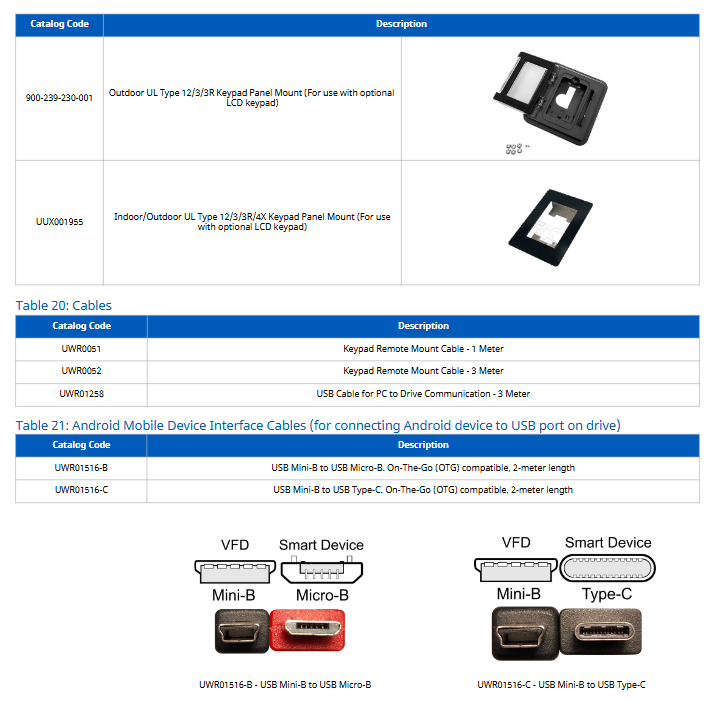

线缆：操作面板远程安装线缆（1 米 / 3 米）、PC 与驱动器通讯 USB 线缆（3 米）、安卓设备连接线缆等。
2. 功率优化选项
配件类型 功能作用
EMC 滤波器 输入侧安装，符合 EN 61800-3 EMC 指令 C2 级要求，抑制电气噪声
AC 电抗器（输入 / 输出） 3%/5% 阻抗，改善输入功率因数，减少谐波电流，保护驱动器（电源容量＞600kVA 时推荐）
制动电阻 3%/10% 占空比，消耗电机再生能量，缩短减速时间（10% 占空比含热过载继电器）
R1000 再生单元 替代制动晶体管 / 电阻网络，适用于高占空比制动场景（如电梯、离心机），将能量回馈电网
DC 母线电抗器 减少线路暂态影响和输入电流总谐波畸变率，有开放式和 UL Type 1 封闭型可选
3. 通讯选项
支持多种工业网络通讯卡，如多协议双端口以太网卡（JOHB-SMP3-MB）、PROFIBUS-DP（SI-P3）、DeviceNet（SI-N3）等，需搭配专用选项卡载体（JOHB-GASO）。

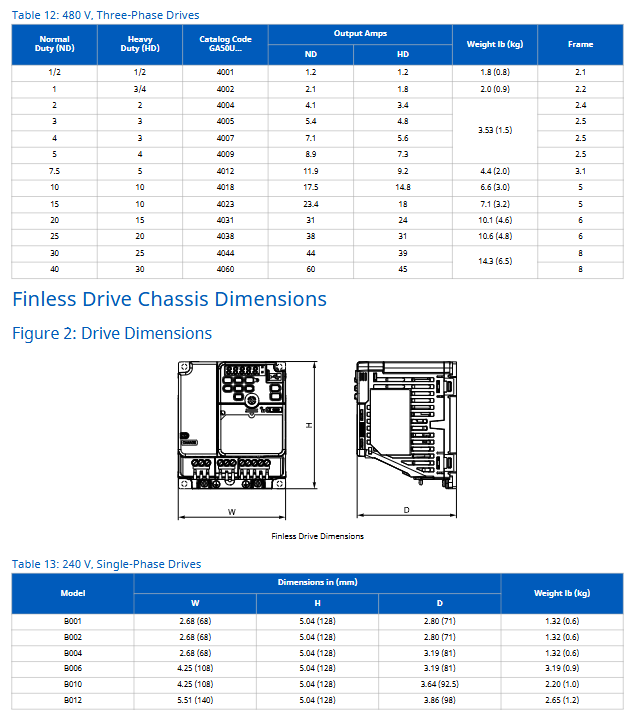

尺寸与重量
IP20 防护型机壳：高度多为 128mm（部分大功率机型为 260~350mm），宽度 68~220mm，深度 76~251mm，重量 0.5~8kg；
无散热片型机壳：尺寸更紧凑，重量 0.6~1.2kg，适配空间受限场景；
配件尺寸：EMC 滤波器、电抗器等均提供详细安装尺寸与重量数据，便于机柜布局。
环境与安全规范
工作环境：温度 - 10~+50℃（IP20 / 防护型）、-10~+40℃（IP20/UL Type 1），湿度≤95%（无凝露）；海拔≤1000 米无降容，最高可至 4000 米（需降容）。
安全标准：符合 CE、UL、cUL、KC、RCM 等认证，功能安全达 IEC/EN61508 SIL3（STO）、PLe 等级；PCB 板符合 IEC 60721-3-3 标准（3C2 级化学气体、3S2 级固体颗粒）。
